Giản Đồ Nhiễu Xạ Tia X: Khám Phá Kỹ Thuật Phân Tích Vật Liệu Hiện Đại

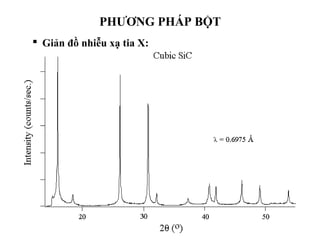

Nhiễu xạ tia X là một kỹ thuật quan trọng trong việc phân tích cấu trúc tinh thể của các vật liệu. Phương pháp này dựa trên sự nhiễu xạ của tia X khi chiếu qua một mẫu vật liệu, từ đó thu thập được dữ liệu về cấu trúc không gian của các nguyên tử trong mẫu. Đồ thị thể hiện cường độ của các tia X bị nhiễu xạ theo góc 2θ gọi là giản đồ nhiễu xạ tia X.

Ứng dụng của nhiễu xạ tia X

• Xác định cấu trúc tinh thể của vật liệu, đặc biệt hữu ích trong việc nghiên cứu các khoáng chất và hợp chất vô cơ.
• Phân tích thành phần pha và đo lường kích thước hạt trong các vật liệu đa tinh thể.
• Ứng dụng rộng rãi trong các lĩnh vực như địa chất, khoa học vật liệu, kỹ thuật và sinh học.

Nguyên lý cơ bản

Khi tia X chiếu qua một mẫu tinh thể, các tia này bị nhiễu xạ và tuân theo định luật Bragg:

\[ n\lambda = 2d\sin\theta \]

Trong đó:

• \( n \) là bậc của tia nhiễu xạ (một số nguyên).
• \( \lambda \) là bước sóng của tia X.
• \( d \) là khoảng cách giữa các mặt phẳng tinh thể.
• \( \theta \) là góc nhiễu xạ.

Cách thức tiến hành thí nghiệm

1. Mẫu vật liệu được đặt trong thiết bị phân tích nhiễu xạ tia X.
2. Chiếu tia X vào mẫu và quay mẫu để thu thập dữ liệu ở các góc khác nhau.
3. Ghi lại cường độ tia X phản xạ và tạo giản đồ nhiễu xạ.
4. Phân tích giản đồ để xác định các thông số cấu trúc tinh thể.

Ý nghĩa của giản đồ nhiễu xạ tia X

Giản đồ nhiễu xạ cung cấp thông tin quan trọng về cấu trúc tinh thể của vật liệu, giúp xác định các đặc điểm như kích thước hạt, độ tinh khiết và các thành phần pha. Đây là công cụ hữu hiệu trong nghiên cứu khoa học và công nghệ, góp phần vào sự phát triển của nhiều lĩnh vực công nghiệp.

Nhiễu xạ tia X (XRD) là một phương pháp phân tích vật liệu không phá hủy, cung cấp thông tin về cấu trúc tinh thể, pha, và các thông số cấu trúc như kích thước hạt và khuyết tật tinh thể. Khi một chùm tia X tương tác với một mẫu vật liệu có cấu trúc tinh thể, các tia sẽ bị nhiễu xạ ở các góc nhất định, tạo ra các đỉnh nhiễu xạ đặc trưng cho cấu trúc của mẫu.

Phương pháp này dựa trên sự giao thoa của các tia X khi chúng gặp các mặt phẳng mạng tinh thể, tạo ra các mẫu nhiễu xạ có thể phân tích để xác định cấu trúc nguyên tử của vật liệu. Công nghệ này được sử dụng rộng rãi trong nhiều lĩnh vực như vật lý, hóa học, và khoa học vật liệu để phân tích các chất rắn chưa biết và xác định các đặc tính của tinh thể.

Ví dụ, trong lĩnh vực khoa học vật liệu, nhiễu xạ tia X giúp xác định kích thước tinh thể, đo độ tinh khiết của mẫu, và phân tích định lượng các pha tinh thể. Phương pháp này còn được ứng dụng trong việc xác định các khoáng chất khó xác định bằng phương pháp quang học thông thường.

Về mặt toán học, nhiễu xạ tia X tuân theo định luật Bragg, được mô tả bằng phương trình:

Trong đó:

• \( n \) là bậc của cực đại (thường là số nguyên).
• \( \lambda \) là bước sóng của tia X.
• \( d \) là khoảng cách giữa các mặt phẳng mạng tinh thể.
• \( \theta \) là góc giữa tia X tới và mặt phẳng nhiễu xạ.

Phương trình này cho thấy sự tương quan giữa góc nhiễu xạ và khoảng cách giữa các mặt phẳng nguyên tử trong tinh thể, từ đó giúp xác định cấu trúc của vật liệu.

Nhiễu xạ tia X (XRD) là công cụ phân tích mạnh mẽ, được ứng dụng rộng rãi trong nhiều lĩnh vực khoa học và công nghệ. Các ứng dụng phổ biến bao gồm:

• Phân tích cấu trúc tinh thể trong vật liệu, xác định các pha và định hướng của tinh thể.
• Xác định đặc điểm của khoáng chất và các hợp chất vô cơ, đặc biệt hữu ích trong địa chất học và khoa học môi trường.
• Đo độ tinh khiết và kích thước hạt tinh thể, cung cấp thông tin chi tiết cho nghiên cứu khoa học vật liệu.
• Ứng dụng trong nghiên cứu sinh học và y học để phân tích cấu trúc phân tử của các hợp chất phức tạp.
• Kiểm tra chất lượng trong công nghiệp, đảm bảo độ bền và an toàn của các sản phẩm chế tạo.

Với sự phát triển của công nghệ, XRD ngày càng trở thành công cụ không thể thiếu, giúp nâng cao hiệu quả và chất lượng trong nhiều lĩnh vực nghiên cứu và sản xuất.

Nhiễu xạ tia X là một phương pháp phân tích phi phá hủy được sử dụng rộng rãi để xác định cấu trúc tinh thể của vật liệu. Phương pháp này dựa trên hiện tượng nhiễu xạ của tia X khi chúng tương tác với các mặt phẳng tinh thể, tạo ra các mẫu nhiễu xạ đặc trưng.

Trong quá trình phân tích, một chùm tia X đơn sắc được chiếu vào mẫu tinh thể ở một góc xác định. Các tia X phản xạ từ các mặt phẳng tinh thể sẽ giao thoa với nhau, tạo ra phổ nhiễu xạ đặc trưng. Dựa trên dữ liệu này, các nhà khoa học có thể xác định các tham số mạng, cấu trúc nguyên tử và các khuyết tật trong tinh thể.

Phương pháp nhiễu xạ tia X có thể được sử dụng để phân tích nhiều loại mẫu khác nhau, từ bột, màng mỏng cho đến các vật liệu nano. Kết quả phân tích cho phép hiểu rõ hơn về cấu trúc và tính chất của vật liệu, phục vụ cho các nghiên cứu khoa học cơ bản và ứng dụng công nghệ.

• Xác định các tham số mạng tinh thể.
• Phân tích thành phần pha và tỷ phần pha trong mẫu.
• Xác định các khuyết tật trong cấu trúc tinh thể.
• Phân tích cấu trúc của các vật liệu mới như màng mỏng, vật liệu nano.

Phân tích cấu trúc tinh thể bằng nhiễu xạ tia X là công cụ mạnh mẽ trong nghiên cứu và phát triển các vật liệu tiên tiến, từ đó mở ra nhiều ứng dụng tiềm năng trong các lĩnh vực khoa học và công nghệ.

Nhiễu xạ tia X (XRD) là một kỹ thuật phân tích mạnh mẽ trong việc nghiên cứu cấu trúc tinh thể của vật liệu. Để thực hiện nhiễu xạ tia X, các thiết bị và công nghệ tiên tiến đã được phát triển nhằm đảm bảo độ chính xác cao, hiệu quả và khả năng phân tích đa dạng.

• Máy phân tích XRD để bàn: Các hệ thống như Thermo Scientific ARL EQUINOX 100 và ARL EQUINOX 1000 được thiết kế nhỏ gọn, dễ sử dụng, và phù hợp cho các ứng dụng QA/QC cũng như các nghiên cứu thông thường. Chúng có khả năng đo trong thời gian thực, đem lại độ linh hoạt và hiệu quả cao trong phân tích.
• Hệ thống XRD chuyên dụng: Dòng máy ARL EQUINOX 3000/3500 được trang bị các tính năng toàn diện như máy dò tiên tiến, nguồn tia X mạnh mẽ và phần mềm quản lý dữ liệu hiện đại. Đây là lựa chọn lý tưởng cho các nghiên cứu chuyên sâu về cấu trúc vật liệu.
• Công nghệ phân tích đa dụng: XRD không chỉ được sử dụng trong nghiên cứu khoa học vật liệu mà còn trong các ngành công nghiệp khác như khai thác mỏ, hóa dầu và xi măng. Đặc biệt, các thiết bị như ARL EQUINOX LAUE giúp xác định hướng tinh thể với độ chính xác cao, ứng dụng trong các lĩnh vực như sản xuất cánh tua-bin, đá quý và đồ trang sức.

Nhờ vào sự tiến bộ của công nghệ, các thiết bị XRD hiện nay không chỉ cải thiện về hiệu suất mà còn giúp mở rộng các ứng dụng trong nhiều lĩnh vực khác nhau. Điều này góp phần nâng cao chất lượng sản phẩm và tối ưu hóa quy trình sản xuất công nghiệp.

Dưới đây là 10 dạng bài tập phổ biến về giản đồ nhiễu xạ tia X (XRD) mà bạn có thể tham khảo để nâng cao kiến thức và kỹ năng phân tích cấu trúc tinh thể.

Bài tập 1: Xác định khoảng cách giữa các lớp nguyên tử trong tinh thể

Với bài tập này, bạn sẽ tính toán khoảng cách \(d\) giữa các mặt phẳng nguyên tử trong một tinh thể bằng công thức Bragg:

Trong đó:

• \(\lambda\) là bước sóng tia X
• \(\theta\) là góc nhiễu xạ
• \(n\) là số nguyên

Bạn sẽ giải phương trình để tìm \(d\) khi các giá trị còn lại được cung cấp.

Bài tập 2: Tính toán kích thước vùng nhiễu xạ

Bài tập này yêu cầu bạn xác định kích thước tinh thể \(D\) bằng công thức Debye-Scherrer:

Trong đó:

• \(K\) là hằng số Scherrer
• \(\lambda\) là bước sóng tia X
• \(\beta\) là chiều rộng cực đại (FWHM) của đỉnh nhiễu xạ
• \(\theta\) là góc Bragg

Giải bài toán này giúp bạn hiểu được cách thức xác định kích thước vùng tinh thể dựa trên dữ liệu XRD.

Bài tập 3: Phân tích cấu trúc pha của hợp chất vô cơ

Trong bài tập này, bạn sẽ được cung cấp một giản đồ nhiễu xạ và nhiệm vụ của bạn là xác định các pha cấu trúc có mặt trong hợp chất vô cơ dựa trên các đỉnh nhiễu xạ thu được. Bạn cần so sánh với các mẫu chuẩn đã biết từ cơ sở dữ liệu.

Bài tập 4: Ứng dụng nhiễu xạ tia X trong xác định cấu trúc khoáng chất

Bài tập này yêu cầu bạn phân tích các đỉnh nhiễu xạ của một mẫu khoáng chất và xác định cấu trúc tinh thể, đồng thời giải thích sự hiện diện của các nguyên tố trong khoáng chất dựa trên vị trí và cường độ của các đỉnh.

Bài tập 5: Đo độ lệch của các tinh thể trong mạng tinh thể

Bài tập này giúp bạn hiểu cách đo độ lệch mạng tinh thể bằng cách phân tích độ rộng và vị trí của các đỉnh nhiễu xạ.

Bài tập 6: Phân tích và xác định cấu trúc đơn tinh thể

Trong bài này, bạn sẽ phân tích một giản đồ nhiễu xạ đơn tinh thể và sử dụng các công thức tính toán để xác định cấu trúc mạng đơn tinh thể. Công thức Bragg sẽ lại được áp dụng, nhưng trong trường hợp này, bạn cũng cần xác định các tham số mạng như chiều dài cạnh và góc giữa các mặt phẳng.

Bài tập 7: Ứng dụng nhiễu xạ tia X trong nghiên cứu vật liệu bán dẫn

Bài tập này yêu cầu bạn phân tích dữ liệu nhiễu xạ tia X của một mẫu bán dẫn, xác định các pha tinh thể và đánh giá sự phân bố nguyên tố trong mẫu.

Bài tập 8: Tính toán độ bền cấu trúc tinh thể dựa trên dữ liệu XRD

Bài tập này tập trung vào việc sử dụng dữ liệu XRD để xác định độ bền của cấu trúc tinh thể, bao gồm việc tính toán các tham số như mô đun đàn hồi và sức chịu kéo.

Bài tập 9: Phân tích các thông số cấu trúc từ giản đồ nhiễu xạ

Bạn sẽ tính toán các thông số cấu trúc như kích thước hạt, độ căng, và độ hoàn hảo của tinh thể từ giản đồ nhiễu xạ, sử dụng các phương trình như Scherrer và Williamson-Hall.

Bài tập 10: Ứng dụng phương pháp XRD trong nghiên cứu hợp kim kim loại

Bài tập này yêu cầu bạn xác định các pha và cấu trúc của hợp kim kim loại từ giản đồ nhiễu xạ, so sánh với các pha đã biết trong cơ sở dữ liệu ICDD.
