Tác Dụng Diode Zener: Ổn Định Điện Áp Và Ứng Dụng Thực Tế

Phân cực thuận là hiện tượng khi một điện áp được đặt vào hai đầu của một diode theo hướng cho phép dòng điện chạy qua. Khi đó, diode sẽ ở trạng thái dẫn điện, và dòng điện sẽ chảy từ cực dương (anode) sang cực âm (cathode).

Nguyên Lý Hoạt Động

Khi một diode bán dẫn (thường là silicon hoặc germanium) được phân cực thuận, dòng điện sẽ bắt đầu chảy khi điện áp vượt qua ngưỡng cần thiết để vượt qua rào cản năng lượng của lớp tiếp giáp P-N. Diode sẽ cho phép dòng điện đi qua mà không gây sụt áp đáng kể, thường là từ 0.7V đến 1.0V đối với diode silicon.

Ứng Dụng Thực Tế

• Chỉnh lưu dòng điện: Trong các mạch nguồn, diode phân cực thuận được sử dụng để chuyển đổi dòng điện xoay chiều (AC) thành dòng điện một chiều (DC), giúp cung cấp điện cho các thiết bị điện tử.
• Đèn LED: Đèn LED (diode phát quang) hoạt động dựa trên nguyên lý phân cực thuận, khi điện áp được đặt vào, LED sẽ phát sáng nhờ sự tái hợp của electron và lỗ trống.
• Demodulation tín hiệu: Diode được sử dụng để trích xuất tín hiệu âm thanh hoặc dữ liệu từ sóng mang trong các bộ thu radio.
• Điều chỉnh điện áp: Diode zener có thể hoạt động trong phân cực thuận như một diode thông thường và trong phân cực ngược để duy trì điện áp ổn định trong các mạch điều chỉnh điện áp.

Các Thông Số Quan Trọng

Một số thông số quan trọng khi phân tích phân cực thuận của diode bao gồm:

• Điện áp tới hạn (\(V_f\))
• Dòng điện (\(I_f\))
• Điện trở trong (\(R_f\))

Điện áp tới hạn là mức điện áp tối thiểu cần để diode bắt đầu dẫn điện. Dòng điện \(I_f\) là dòng điện chảy qua diode khi nó phân cực thuận. Điện trở trong \(R_f\) thể hiện sự sụt áp trên diode khi có dòng điện đi qua.

Mô Hình Toán Học

Mô hình toán học của một diode trong phân cực thuận có thể được biểu diễn qua phương trình Shockley:

\[ I = I_s \left( e^{\frac{V}{nV_T}} - 1 \right) \]

Trong đó:

• \(I_s\) là dòng điện bão hòa ngược.
• \(V\) là điện áp đặt vào diode.
• \(n\) là hệ số phát thải (thường từ 1 đến 2).
• \(V_T\) là điện áp nhiệt (khoảng 26mV ở nhiệt độ phòng).

Kết Luận

Phân cực thuận là nguyên lý cơ bản trong việc điều khiển dòng điện trong các mạch điện tử. Hiểu rõ về phân cực thuận không chỉ giúp bạn nắm bắt được hoạt động của diode mà còn ứng dụng vào các thiết kế mạch điện hiệu quả hơn.

Phân cực thuận là quá trình trong đó dòng điện được phép chạy qua một diode khi điện áp dương được đặt lên cực anode và điện áp âm được đặt lên cực cathode. Điều này xảy ra khi điện trường bên ngoài giúp đẩy các hạt tải điện (electron và lỗ trống) từ vùng p-n, làm giảm đi miền cách điện và cho phép dòng điện chạy qua diode.

Trong trường hợp một diode bán dẫn loại silicon (Si), điện áp tối thiểu cần để diode bắt đầu dẫn điện là khoảng 0,6V. Khi điện áp đạt đến ngưỡng này, miền cách điện giữa hai lớp bán dẫn p-n bị thu hẹp lại đến mức không còn tồn tại, cho phép dòng điện chạy qua diode. Sụt áp trên diode vẫn duy trì ở mức 0,6V, dù dòng điện có tăng nhanh sau khi diode bắt đầu dẫn điện.

• Khi U_AK > 0, ta có phân cực thuận.
• Dòng điện đi qua diode khi phân cực thuận thường được ký hiệu là \( I_F \) hoặc \( I_D \).
• Điện áp thuận cần thiết cho các diode loại germanium (Ge) thấp hơn, khoảng 0,2V.

Khi phân cực thuận, diode sẽ dẫn điện tốt và có trở kháng rất thấp, điều này làm cho chúng trở thành thành phần hữu ích trong các mạch chỉnh lưu và các ứng dụng khác.

Trong quá trình phân cực thuận, dòng điện sẽ tiếp tục tăng khi điện áp tiếp tục tăng, nhưng sụt áp trên diode sẽ luôn giữ ở mức điện áp đặc trưng của nó.

Phân cực thuận và phân cực ngược là hai trạng thái hoạt động quan trọng của diode, ảnh hưởng trực tiếp đến khả năng dẫn điện của diode trong mạch điện. Hiểu rõ sự khác biệt giữa hai trạng thái này là nền tảng để vận dụng diode hiệu quả trong các ứng dụng thực tế.

So sánh giữa phân cực thuận và phân cực ngược

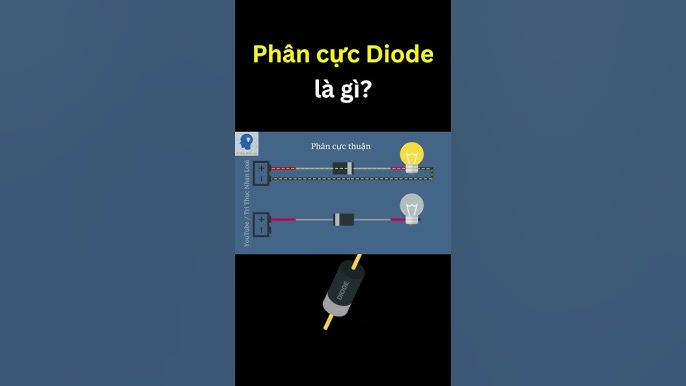

• Phân cực thuận: Trong phân cực thuận, chân anode của diode được nối với cực dương của nguồn điện, còn chân cathode nối với cực âm. Khi điện áp cung cấp đủ lớn, dòng điện sẽ chảy từ anode sang cathode, cho phép diode dẫn điện.
• Phân cực ngược: Ngược lại, trong phân cực ngược, chân anode của diode nối với cực âm của nguồn điện, còn chân cathode nối với cực dương. Ở trạng thái này, diode ngăn không cho dòng điện chạy qua mạch, trừ khi điện áp ngược đạt đến một giá trị phá vỡ nhất định, khi đó diode sẽ dẫn điện (trong trường hợp này có thể gây hỏng diode).

Điều kiện để diode dẫn điện trong phân cực thuận

Để diode có thể dẫn điện trong trạng thái phân cực thuận, điện áp đặt vào phải vượt qua một ngưỡng nhất định gọi là điện áp ngưỡng (threshold voltage). Giá trị này thường vào khoảng:

• 0.7V đối với diode silic.
• 0.3V đối với diode germani.

Khi điện áp cung cấp vượt qua điện áp ngưỡng, dòng điện sẽ chạy qua diode từ anode sang cathode, và diode sẽ chuyển sang trạng thái dẫn điện.

Tác động của điện áp ngược lên diode

Trong trạng thái phân cực ngược, diode sẽ chặn dòng điện cho đến khi điện áp ngược đạt đến giá trị phá vỡ, gọi là điện áp phá vỡ (breakdown voltage). Điện áp này thường rất lớn, và nếu vượt qua, diode có thể bị hỏng và dẫn điện một cách không kiểm soát. Vì vậy, khi thiết kế mạch điện, cần lưu ý không để điện áp ngược vượt quá giá trị này để bảo vệ diode.

Diode là một linh kiện điện tử cơ bản nhưng có vai trò rất quan trọng trong các mạch điện tử. Dưới đây là một số ứng dụng phổ biến của diode trong các mạch điện:

• Mạch chỉnh lưu: Diode thường được sử dụng trong mạch chỉnh lưu để biến đổi dòng điện xoay chiều (AC) thành dòng điện một chiều (DC). Mạch chỉnh lưu có thể là mạch chỉnh lưu nửa chu kỳ, toàn chu kỳ, hoặc mạch cầu, tùy thuộc vào yêu cầu của ứng dụng.
• Diode Zener ổn định điện áp: Diode Zener được sử dụng để duy trì một mức điện áp ổn định trong mạch. Khi điện áp ngược đặt vào diode Zener vượt qua giá trị ngưỡng, diode sẽ duy trì một điện áp ổn định, giúp bảo vệ các linh kiện khác trong mạch khỏi sự thay đổi điện áp đột ngột.
• Bảo vệ ngược dòng: Diode được sử dụng để bảo vệ mạch khỏi dòng điện ngược, ngăn chặn hư hỏng các linh kiện nhạy cảm. Điều này rất hữu ích trong các mạch nguồn hoặc mạch bảo vệ.
• Điều chỉnh điện áp: Trong các mạch có yêu cầu điện áp chính xác, diode có thể được sử dụng để điều chỉnh và giới hạn điện áp, đảm bảo rằng các thành phần trong mạch hoạt động ở điện áp tối ưu.
• Diode LED (phát sáng): Diode LED là một loại diode phát sáng được sử dụng rộng rãi trong các ứng dụng chiếu sáng, biển báo, và hiển thị.
• Mạch tách sóng: Diode còn được sử dụng trong các mạch tách sóng để tách tín hiệu âm thanh từ sóng mang trong các thiết bị radio, TV.

Trên đây chỉ là một số ứng dụng tiêu biểu của diode trong mạch điện. Tùy vào đặc tính cụ thể của mỗi loại diode (như diode Zener, diode LED, diode Schottky, v.v.), chúng sẽ được áp dụng vào các mạch điện khác nhau để thực hiện các chức năng quan trọng.

Dưới đây là 10 dạng bài tập liên quan đến diode và phân cực thuận, giúp bạn hiểu rõ hơn về nguyên lý hoạt động và cách ứng dụng của diode trong các mạch điện:

1. Dạng 1: Xác định điện áp phân cực thuận của diode

   Cho một mạch điện với diode được phân cực thuận, yêu cầu xác định điện áp đặt vào hai đầu của diode khi biết các thông số của mạch.

2. Dạng 2: Tính toán dòng điện qua diode

   Sử dụng định luật Ohm và đặc tuyến Volt-Ampere để tính dòng điện qua diode khi diode ở trạng thái phân cực thuận.

3. Dạng 3: Xác định điểm cắt trong mạch chỉnh lưu nửa sóng

   Đặt diode vào mạch chỉnh lưu nửa sóng và yêu cầu xác định điểm cắt của tín hiệu đầu ra khi diode được phân cực thuận.

4. Dạng 4: Tính toán công suất tiêu thụ của diode

   Yêu cầu tính công suất tiêu thụ của diode khi nó được phân cực thuận trong một mạch điện cụ thể.

5. Dạng 5: Phân tích mạch xén diode

   Đưa ra một mạch xén với diode phân cực thuận và yêu cầu mô tả cách thức mạch hoạt động, bao gồm cách tín hiệu được cắt xén.

6. Dạng 6: Xác định điện trở thuận của diode

   Tính điện trở thuận của diode khi biết điện áp và dòng điện trong mạch phân cực thuận.

7. Dạng 7: Giải bài toán về mạch chỉnh lưu cầu

   Trong mạch chỉnh lưu cầu với các diode phân cực thuận, yêu cầu tính toán điện áp đầu ra và dòng điện trong mạch.

8. Dạng 8: Ứng dụng diode trong mạch bảo vệ quá áp

   Thiết kế mạch bảo vệ quá áp sử dụng diode phân cực thuận và tính toán các giá trị quan trọng như điện áp bảo vệ và dòng điện qua diode.

9. Dạng 9: Phân tích mạch ghim diode

   Phân tích hoạt động của mạch ghim với diode phân cực thuận, bao gồm việc xác định điện áp và dòng điện ở các điểm khác nhau trong mạch.

10. Dạng 10: Thiết kế mạch khuếch đại với diode

    Thiết kế mạch khuếch đại đơn giản sử dụng diode phân cực thuận và tính toán các thông số hoạt động của mạch.
