Chứng Minh Công Thức Tính Điện Trở Tương Đương: Hướng Dẫn Toàn Diện và Ví Dụ Minh Họa

Điện trở tương đương của một đoạn mạch là điện trở mà nếu thay thế cho các điện trở trong đoạn mạch thì dòng điện trong mạch và hiệu điện thế giữa hai đầu đoạn mạch vẫn không đổi. Có hai cách mắc điện trở cơ bản: mắc nối tiếp và mắc song song. Mỗi cách mắc có một công thức tính điện trở tương đương riêng.

Công Thức Tính Điện Trở Tương Đương Mắc Nối Tiếp

Khi các điện trở được mắc nối tiếp, điện trở tương đương của đoạn mạch là tổng các điện trở thành phần. Công thức tính như sau:

\[ R_{\text{tđ}} = R_1 + R_2 + \ldots + R_n \]

Ví dụ: Nếu có ba điện trở với giá trị lần lượt là \( R_1 = 10\ \Omega \), \( R_2 = 15\ \Omega \), và \( R_3 = 20\ \Omega \), thì điện trở tương đương của đoạn mạch sẽ là:

\[ R_{\text{tđ}} = 10\ \Omega + 15\ \Omega + 20\ \Omega = 45\ \Omega \]

Công Thức Tính Điện Trở Tương Đương Mắc Song Song

Trong trường hợp các điện trở mắc song song, điện trở tương đương được tính bằng công thức nghịch đảo của tổng nghịch đảo các điện trở thành phần:

\[ \frac{1}{R_{\text{tđ}}} = \frac{1}{R_1} + \frac{1}{R_2} + \ldots + \frac{1}{R_n} \]

Ví dụ: Nếu có hai điện trở mắc song song với các giá trị \( R_1 = 10\ \Omega \) và \( R_2 = 20\ \Omega \), thì điện trở tương đương sẽ được tính như sau:

\[ \frac{1}{R_{\text{tđ}}} = \frac{1}{10\ \Omega} + \frac{1}{20\ \Omega} = \frac{1}{10} + \frac{1}{20} = \frac{3}{20} \]

Do đó, điện trở tương đương của đoạn mạch là:

\[ R_{\text{tđ}} = \frac{20}{3}\ \Omega \approx 6.67\ \Omega \]

Ứng Dụng Của Điện Trở Tương Đương

• Phân tích mạch điện: Điện trở tương đương giúp kỹ sư dễ dàng phân tích các đặc tính của mạch điện như dòng điện và hiệu điện thế.
• Thiết kế mạch: Công thức tính điện trở tương đương hỗ trợ trong việc thiết kế các mạch điện an toàn, tránh quá tải và giảm thiểu hư hỏng.
• Giáo dục: Đây là kiến thức cơ bản trong các chương trình đào tạo về điện và điện tử, giúp sinh viên hiểu rõ về nguyên lý mạch điện.

Ví Dụ Minh Họa Về Cách Tính Điện Trở Tương Đương

Giả sử chúng ta có một đoạn mạch gồm ba điện trở \( R_1 = 5\ \Omega \), \( R_2 = 10\ \Omega \), và \( R_3 = 15\ \Omega \) mắc nối tiếp. Điện trở tương đương của đoạn mạch này sẽ là:

\[ R_{\text{tđ}} = R_1 + R_2 + R_3 = 5\ \Omega + 10\ \Omega + 15\ \Omega = 30\ \Omega \]

Đối với mạch song song, nếu có hai điện trở \( R_1 = 10\ \Omega \) và \( R_2 = 20\ \Omega \) mắc song song, thì điện trở tương đương của đoạn mạch là:

\[ \frac{1}{R_{\text{tđ}}} = \frac{1}{10\ \Omega} + \frac{1}{20\ \Omega} = \frac{3}{20} \]

Điện trở tương đương của mạch sẽ là:

\[ R_{\text{tđ}} = \frac{20}{3}\ \Omega \approx 6.67\ \Omega \]

Điện trở là một đại lượng vật lý biểu thị mức độ cản trở dòng điện trong một vật liệu. Điện trở được ký hiệu bằng chữ \( R \) và đơn vị đo là Ohm (\(\Omega\)). Mỗi loại vật liệu đều có khả năng cản trở dòng điện khác nhau, dẫn đến giá trị điện trở khác nhau.

Trong mạch điện, các điện trở có thể được kết nối với nhau theo nhiều cách khác nhau, bao gồm mạch nối tiếp, mạch song song và mạch hỗn hợp. Điện trở tương đương là giá trị điện trở duy nhất có thể thay thế toàn bộ các điện trở trong mạch mà không làm thay đổi tổng trở của mạch.

Để hiểu rõ hơn về điện trở tương đương, chúng ta sẽ đi sâu vào các cách mắc điện trở và cách tính điện trở tương đương trong các trường hợp này:

• Mạch nối tiếp: Điện trở tương đương của các điện trở mắc nối tiếp được tính bằng tổng các điện trở thành phần. Công thức là: \[ R_{\text{td}} = R_1 + R_2 + \dots + R_n \]
• Mạch song song: Điện trở tương đương của các điện trở mắc song song được tính bằng nghịch đảo của tổng nghịch đảo các điện trở thành phần. Công thức là: \[ \frac{1}{R_{\text{td}}} = \frac{1}{R_1} + \frac{1}{R_2} + \dots + \frac{1}{R_n} \]
• Mạch hỗn hợp: Điện trở tương đương của mạch hỗn hợp yêu cầu tính toán từng phần, bắt đầu từ các nhóm điện trở đơn giản nhất (nối tiếp hoặc song song) rồi kết hợp chúng lại.

Việc tính toán điện trở tương đương giúp đơn giản hóa các mạch điện phức tạp, từ đó dễ dàng hơn trong việc phân tích và thiết kế mạch điện.

Trong mạch nối tiếp, các điện trở được mắc liên tiếp với nhau, nghĩa là dòng điện phải đi qua từng điện trở một. Trong trường hợp này, điện trở tương đương của mạch được tính bằng tổng các điện trở thành phần. Đây là một trong những phương pháp tính toán đơn giản nhất trong các mạch điện.

Giả sử chúng ta có \( n \) điện trở được mắc nối tiếp với nhau, với các giá trị điện trở lần lượt là \( R_1, R_2, \dots, R_n \). Điện trở tương đương \( R_{\text{td}} \) của mạch này được tính bằng công thức:

Ví dụ, nếu chúng ta có ba điện trở mắc nối tiếp với các giá trị lần lượt là \( R_1 = 5 \, \Omega \), \( R_2 = 10 \, \Omega \), và \( R_3 = 15 \, \Omega \), thì điện trở tương đương của mạch là:

Điều này có nghĩa là nếu chúng ta thay thế ba điện trở này bằng một điện trở duy nhất có giá trị \( 30 \, \Omega \), thì dòng điện chạy qua mạch sẽ không thay đổi.

Với mạch nối tiếp, dòng điện qua mỗi điện trở là như nhau, nhưng hiệu điện thế trên mỗi điện trở có thể khác nhau tùy thuộc vào giá trị của từng điện trở. Tổng hiệu điện thế của mạch sẽ bằng tổng các hiệu điện thế trên từng điện trở:

Hiểu và áp dụng công thức tính điện trở tương đương trong mạch nối tiếp giúp đơn giản hóa việc tính toán và phân tích các mạch điện phức tạp hơn.

Trong mạch song song, các điện trở được mắc theo kiểu các đầu nối của chúng được kết nối trực tiếp với nhau, tạo ra nhiều nhánh song song cho dòng điện. Trong trường hợp này, điện trở tương đương của mạch được tính bằng nghịch đảo của tổng nghịch đảo các điện trở thành phần.

Giả sử chúng ta có \( n \) điện trở được mắc song song với nhau, với các giá trị điện trở lần lượt là \( R_1, R_2, \dots, R_n \). Điện trở tương đương \( R_{\text{td}} \) của mạch này được tính bằng công thức:

Sau khi tính tổng các nghịch đảo, bạn lấy nghịch đảo của kết quả để tìm giá trị điện trở tương đương.

Ví dụ, nếu chúng ta có ba điện trở mắc song song với các giá trị lần lượt là \( R_1 = 6 \, \Omega \), \( R_2 = 12 \, \Omega \), và \( R_3 = 18 \, \Omega \), thì điện trở tương đương của mạch là:

Nghĩa là:

Trong mạch song song, hiệu điện thế trên mỗi điện trở là như nhau, nhưng dòng điện qua mỗi điện trở có thể khác nhau tùy thuộc vào giá trị của từng điện trở. Tổng dòng điện qua mạch sẽ bằng tổng các dòng điện qua từng nhánh:

Việc nắm vững công thức tính điện trở tương đương trong mạch song song giúp bạn dễ dàng phân tích và thiết kế các mạch điện phức tạp, đồng thời tối ưu hóa các mạch điện trong thực tế.

Mạch hỗn hợp là sự kết hợp giữa các đoạn mạch nối tiếp và song song. Việc tính toán điện trở tương đương trong mạch hỗn hợp yêu cầu bạn phân tích và tính toán từng phần của mạch, sau đó kết hợp các kết quả để tìm điện trở tương đương chung.

Để tính điện trở tương đương trong mạch hỗn hợp, bạn có thể thực hiện theo các bước sau:

1. Xác định các đoạn mạch nối tiếp và song song: Bước đầu tiên là phân chia mạch hỗn hợp thành các đoạn mạch nối tiếp và song song nhỏ hơn.
2. Tính điện trở tương đương cho các đoạn mạch con:
   • Đối với đoạn mạch nối tiếp: Sử dụng công thức \( R_{\text{td}} = R_1 + R_2 + \dots + R_n \) để tính điện trở tương đương của đoạn mạch này.
   • Đối với đoạn mạch song song: Sử dụng công thức \( \frac{1}{R_{\text{td}}} = \frac{1}{R_1} + \frac{1}{R_2} + \dots + \frac{1}{R_n} \) để tính điện trở tương đương của đoạn mạch này.
3. Kết hợp điện trở tương đương của các đoạn mạch con: Sau khi tính toán các điện trở tương đương cho từng đoạn mạch con, bạn cần kết hợp chúng lại theo thứ tự nối tiếp hoặc song song để tìm ra điện trở tương đương tổng thể của mạch.

Ví dụ, nếu bạn có một mạch hỗn hợp với hai điện trở \( R_1 \) và \( R_2 \) mắc nối tiếp, và đoạn này được mắc song song với điện trở \( R_3 \), bạn có thể tính điện trở tương đương như sau:

• Bước 1: Tính điện trở tương đương của \( R_1 \) và \( R_2 \) mắc nối tiếp: \[ R_{\text{td1}} = R_1 + R_2 \]
• Bước 2: Tính điện trở tương đương tổng thể bằng cách mắc \( R_{\text{td1}} \) song song với \( R_3 \): \[ \frac{1}{R_{\text{td}}} = \frac{1}{R_{\text{td1}}} + \frac{1}{R_3} \]

Sau khi hoàn thành các bước trên, bạn sẽ có được điện trở tương đương của toàn bộ mạch hỗn hợp. Phương pháp này giúp đơn giản hóa việc phân tích các mạch điện phức tạp và hỗ trợ trong thiết kế mạch điện thực tế.

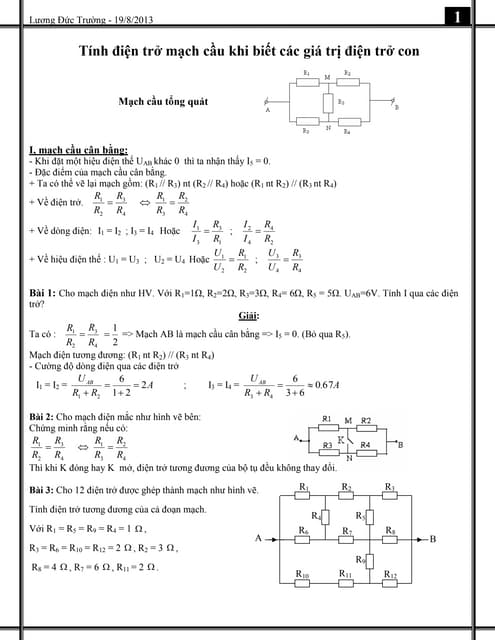

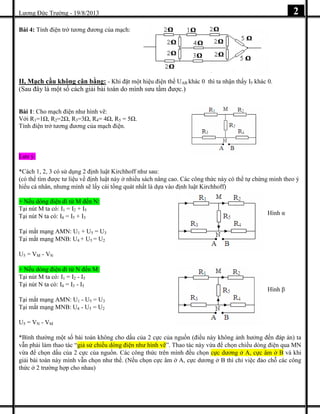

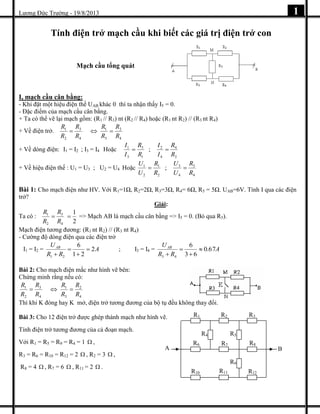

Mạch cầu (hay còn gọi là mạch cầu Wheatstone) là một loại mạch phức tạp thường được sử dụng để đo điện trở hoặc để cân bằng các điện trở trong mạch. Cấu trúc của mạch cầu bao gồm bốn điện trở được mắc thành hình chữ nhật với hai đường chéo nối giữa các góc đối diện. Điện trở tương đương trong mạch cầu thường được tính toán dựa trên điều kiện cân bằng của mạch hoặc sử dụng các phương pháp giảm thiểu mạch.

Để tính điện trở tương đương trong mạch cầu, bạn có thể làm theo các bước sau:

1. Phân tích điều kiện cân bằng của mạch: Khi mạch cầu ở trạng thái cân bằng, tỷ lệ của các điện trở trong các nhánh đối diện sẽ bằng nhau, nghĩa là: \[ \frac{R_1}{R_2} = \frac{R_3}{R_4} \] Điều này giúp bạn đơn giản hóa mạch và xác định mối quan hệ giữa các điện trở.
2. Ứng dụng phương pháp giảm thiểu mạch: Trong trường hợp mạch cầu không cân bằng, bạn có thể sử dụng phương pháp giảm thiểu mạch bằng cách:
   • Nhóm các điện trở song song và nối tiếp thành các cụm nhỏ hơn để tính toán điện trở tương đương của từng cụm.
   • Sau đó, tính điện trở tương đương của mạch cầu bằng cách kết hợp các cụm này lại với nhau.
3. Áp dụng các công thức tương ứng: Tùy vào cấu trúc cụ thể của mạch cầu, bạn có thể áp dụng các công thức tính toán tương đương. Ví dụ, với mạch cầu Wheatstone không cân bằng, công thức tổng quát để tính điện trở tương đương là: \[ R_{\text{td}} = \frac{(R_1 + R_4)(R_2 + R_3)}{R_1 + R_2 + R_3 + R_4} \]

Mạch cầu là một công cụ mạnh mẽ trong phân tích mạch điện, đặc biệt là trong việc đo lường điện trở chính xác. Hiểu và áp dụng đúng công thức tính điện trở tương đương trong mạch cầu sẽ giúp bạn phân tích và thiết kế các mạch điện phức tạp một cách hiệu quả.

Tính toán điện trở tương đương là một phần quan trọng trong phân tích mạch điện. Tuy nhiên, để đảm bảo kết quả chính xác, bạn cần lưu ý một số điểm quan trọng trong quá trình tính toán. Dưới đây là những lưu ý chi tiết giúp bạn tránh sai sót và đạt được kết quả đúng.

1. Nhận biết loại mạch: Xác định rõ loại mạch (nối tiếp, song song, hỗn hợp, hoặc mạch cầu) là bước đầu tiên và quan trọng nhất. Mỗi loại mạch có công thức tính điện trở tương đương khác nhau, nên bạn cần áp dụng đúng công thức tương ứng.
2. Kiểm tra giá trị điện trở: Đảm bảo các giá trị điện trở được xác định đúng đắn và nhất quán. Sai sót nhỏ trong việc đo lường hoặc đọc giá trị điện trở có thể dẫn đến kết quả sai lệch.
3. Sử dụng công thức đúng:
   • Đối với mạch nối tiếp: Sử dụng công thức tổng đơn giản \( R_{\text{td}} = R_1 + R_2 + \dots + R_n \).
   • Đối với mạch song song: Sử dụng công thức tổng nghịch đảo \( \frac{1}{R_{\text{td}}} = \frac{1}{R_1} + \frac{1}{R_2} + \dots + \frac{1}{R_n} \).
   • Đối với mạch hỗn hợp: Cần phân tích và tách mạch ra thành các phần nối tiếp và song song để tính toán theo từng phần trước khi kết hợp kết quả.
4. Lưu ý đến điện trở của dây dẫn và các yếu tố phụ: Trong một số trường hợp, điện trở của dây dẫn hoặc các kết nối có thể ảnh hưởng đến kết quả. Khi độ chính xác cao là cần thiết, đừng quên tính đến những yếu tố này.
5. Sử dụng phương pháp kiểm tra lại: Sau khi tính toán xong, hãy kiểm tra lại kết quả bằng cách so sánh với các phương pháp khác nhau hoặc sử dụng công cụ đo lường để xác nhận.

Việc tuân thủ những lưu ý này sẽ giúp bạn thực hiện các phép tính điện trở tương đương một cách chính xác và hiệu quả, tránh được những sai lầm phổ biến trong quá trình phân tích mạch điện.

Để hiểu rõ hơn về công thức tính điện trở tương đương và cách áp dụng chúng trong các mạch điện thực tế, việc nghiên cứu thêm từ các tài liệu tham khảo và thực hành thông qua bài tập là rất quan trọng. Dưới đây là danh sách các tài liệu học tập và một số bài tập tự luyện giúp bạn củng cố kiến thức.

Tài liệu tham khảo

• Sách giáo khoa Vật lý lớp 11: Đây là nguồn tài liệu căn bản cung cấp lý thuyết và các công thức tính điện trở tương đương trong các loại mạch khác nhau, cùng với các ví dụ minh họa cụ thể.
• Sách bài tập Vật lý lớp 11: Tài liệu này cung cấp nhiều bài tập thực hành từ cơ bản đến nâng cao giúp bạn rèn luyện kỹ năng tính toán và phân tích mạch điện.
• Các trang web học tập trực tuyến: Các trang web như Violet, Hoc24, hoặc các diễn đàn vật lý trực tuyến có nhiều bài viết và tài liệu hướng dẫn, bao gồm các video giảng dạy chi tiết về cách tính điện trở tương đương.

Bài tập tự luyện

1. Bài tập 1: Cho một mạch điện gồm ba điện trở \( R_1 = 5 \, \Omega \), \( R_2 = 10 \, \Omega \) và \( R_3 = 15 \, \Omega \) mắc nối tiếp. Tính điện trở tương đương của mạch.
2. Bài tập 2: Trong một mạch điện song song, có hai điện trở \( R_1 = 8 \, \Omega \) và \( R_2 = 12 \, \Omega \). Tính điện trở tương đương của mạch.
3. Bài tập 3: Mạch hỗn hợp gồm \( R_1 = 4 \, \Omega \) mắc nối tiếp với nhóm điện trở song song gồm \( R_2 = 6 \, \Omega \) và \( R_3 = 12 \, \Omega \). Hãy tính điện trở tương đương của toàn mạch.
4. Bài tập 4: Cho mạch cầu Wheatstone với các điện trở \( R_1 = 10 \, \Omega \), \( R_2 = 20 \, \Omega \), \( R_3 = 30 \, \Omega \), \( R_4 = 40 \, \Omega \). Xác định điều kiện cân bằng của mạch và tính điện trở tương đương khi mạch ở trạng thái cân bằng.

Việc hoàn thành các bài tập tự luyện này sẽ giúp bạn nắm vững hơn các công thức tính điện trở tương đương, đồng thời củng cố kỹ năng phân tích mạch điện trong các tình huống thực tế.
