Phân Cực Transistor Là Gì? Hướng Dẫn Chi Tiết Từ A Đến Z

Phân cực transistor là quá trình cấp nguồn điện vào transistor để đưa nó vào trạng thái hoạt động. Việc phân cực giúp transistor sẵn sàng khuếch đại các tín hiệu nhỏ và duy trì hiệu suất ổn định.

Nguyên Lý Hoạt Động Của Phân Cực Transistor

Trong mạch điện, khi phân cực cho transistor, ta cung cấp dòng điện vào chân B (Base) qua các điện trở phân cực. Quá trình này tạo ra dòng \( I_{BE} \) và sụt áp \( V_{BE} \) ban đầu. Khi có tín hiệu nhỏ được đưa vào chân B, dòng \( I_{BE} \) thay đổi và làm thay đổi dòng \( I_{C} \) qua transistor, dẫn đến sụt áp trên điện trở tải \( R_L \), tạo ra tín hiệu đầu ra khuếch đại.

Các Mạch Phân Cực Transistor Thông Dụng

• Mạch phân cực dùng hai nguồn điện: Mạch này sử dụng hai nguồn điện khác nhau để phân cực, giúp điều chỉnh dòng \( I_{C} \) một cách chính xác.
• Mạch phân cực có điện trở phân áp: Sử dụng thêm điện trở phân áp để tăng cường độ ổn định khi khuếch đại tín hiệu.
• Mạch phân cực có hồi tiếp: Điện trở phân cực được đấu từ cực C (Collector) đến cực B, tạo ra hồi tiếp và tăng độ ổn định cho mạch.

Các Công Thức Quan Trọng

Các công thức liên quan đến phân cực transistor:

• Dòng điện qua transistor: \( I_{C} = \beta \cdot I_{B} \)
• Điện áp giữa cực C và E: \( V_{CE} = V_{CC} - I_{C} \cdot R_{C} \)
• Điện áp giữa cực B và E: \( V_{BE} \approx 0.7V \) (đối với transistor silicon)

Lợi Ích Của Việc Phân Cực Transistor

Phân cực đúng cách giúp transistor hoạt động ổn định, khuếch đại tín hiệu hiệu quả và bảo vệ transistor khỏi hư hại do dòng quá lớn.

Kết Luận

Phân cực transistor là một kỹ thuật quan trọng trong thiết kế mạch điện tử, đảm bảo thiết bị hoạt động hiệu quả và ổn định trong quá trình khuếch đại tín hiệu.

Phân cực transistor là quá trình thiết lập các điện áp và dòng điện ban đầu cho các cực của transistor để đảm bảo nó hoạt động ổn định trong mạch điện. Transistor cần được phân cực đúng cách để chuyển đổi hoặc khuếch đại tín hiệu mà không bị biến dạng.

Quá trình phân cực bao gồm việc thiết lập các giá trị điện áp và dòng điện tại cực gốc (Base), cực thu (Collector), và cực phát (Emitter) nhằm duy trì transistor ở chế độ hoạt động tuyến tính, thường là ở điểm làm việc Q (Quiescent Point) trên đặc tuyến của nó.

Phân cực đúng cách giúp duy trì tính tuyến tính của transistor, ngăn ngừa hiện tượng bão hòa hoặc cắt dòng, và giúp mạch điện hoạt động ổn định dưới các điều kiện tải khác nhau.

• Phân cực cố định: Sử dụng điện trở để duy trì điện áp và dòng điện ở mức cần thiết.
• Phân cực bằng phân áp: Sử dụng hai điện trở để tạo ra điện áp phân cực từ nguồn cung cấp chính.
• Phân cực bằng hồi tiếp: Sử dụng mạch hồi tiếp để ổn định điểm làm việc.

Phân cực transistor là một phần quan trọng trong thiết kế mạch, ảnh hưởng lớn đến hiệu suất của các mạch khuếch đại và chuyển mạch sử dụng transistor.

Transistor là một linh kiện bán dẫn hoạt động dựa trên việc kiểm soát dòng điện thông qua ba lớp vật liệu bán dẫn. Khi được phân cực đúng cách, transistor có thể hoạt động như một công tắc hoặc bộ khuếch đại tín hiệu. Nguyên lý hoạt động của transistor phụ thuộc vào cách phân cực ba cực của nó: Base (B), Collector (C), và Emitter (E).

Quá trình phân cực đảm bảo rằng transistor duy trì trạng thái hoạt động ổn định trong mạch:

• Phân cực thuận: Điện áp đặt giữa Base và Emitter (\(V_{BE}\)) làm cho mối nối giữa hai cực này dẫn điện, cho phép dòng điện chạy từ Collector đến Emitter.
• Phân cực nghịch: Điện áp đặt giữa Collector và Base (\(V_{CB}\)) lớn hơn so với điện áp phân cực thuận, giúp kiểm soát dòng điện chạy qua transistor.

Khi transistor được phân cực, dòng điện nhỏ chạy vào cực Base (\(I_B\)) sẽ điều khiển dòng điện lớn hơn ở Collector (\(I_C\)), theo mối quan hệ:

\[ I_C = \beta \times I_B \]

Trong đó, \(\beta\) là hệ số khuếch đại dòng của transistor.

Nguyên lý hoạt động của transistor khi phân cực đảm bảo rằng nó có thể khuếch đại hoặc chuyển đổi tín hiệu một cách hiệu quả, nhờ vào việc điều khiển dòng điện qua các mối nối bán dẫn.

Có nhiều phương pháp phân cực transistor khác nhau nhằm đảm bảo transistor hoạt động ổn định trong mạch điện. Mỗi phương pháp có ưu và nhược điểm riêng, phụ thuộc vào yêu cầu cụ thể của mạch. Dưới đây là các phương pháp phân cực phổ biến nhất:

• Phân Cực Cố Định (Fixed Bias):

  Phương pháp này sử dụng một điện trở \( R_B \) kết nối từ nguồn cung cấp đến cực Base của transistor. Điện áp phân cực tại Base (\(V_{BB}\)) được giữ cố định, đảm bảo dòng điện chạy qua Base là ổn định.

  \[ I_B = \frac{V_{BB} - V_{BE}}{R_B} \]

  Ưu điểm của phương pháp này là đơn giản, tuy nhiên nhược điểm là điểm làm việc không ổn định khi có sự thay đổi nhiệt độ hoặc transistor.

• Phân Cực Bằng Hồi Tiếp (Collector-Feedback Bias):

  Phương pháp này sử dụng một điện trở hồi tiếp từ Collector đến Base. Điện áp hồi tiếp này giúp ổn định điểm làm việc của transistor, hạn chế ảnh hưởng của sự thay đổi nhiệt độ.

  \[ V_{CE} = I_C \times R_C + V_{BE} + I_B \times R_B \]

  Ưu điểm là độ ổn định cao hơn phân cực cố định, nhưng phức tạp hơn trong thiết kế.

• Phân Cực Bằng Phân Áp (Voltage-Divider Bias):

  Đây là phương pháp phân cực phổ biến nhất, sử dụng một mạch chia áp với hai điện trở \( R_1 \) và \( R_2 \) để thiết lập điện áp Base. Phương pháp này cung cấp độ ổn định cao và không bị ảnh hưởng nhiều bởi sự thay đổi nhiệt độ hoặc các thông số của transistor.

  \[ V_B = \frac{R_2}{R_1 + R_2} \times V_{CC} \]

• Phân Cực Tự Động (Self-Bias):

  Phương pháp này sử dụng một điện trở ở Emitter để tạo điện áp hồi tiếp tự động, giúp ổn định điểm làm việc của transistor. Khi nhiệt độ tăng, dòng \(I_C\) tăng, kéo theo điện áp \(V_E\) tăng, làm giảm dòng \(I_B\), từ đó giúp giữ cho dòng \(I_C\) ổn định.

  \[ V_E = I_E \times R_E \]

Mỗi phương pháp phân cực đều có ứng dụng riêng, tùy thuộc vào yêu cầu về độ ổn định, độ phức tạp và hiệu suất của mạch điện.

Các phương pháp phân cực transistor có những ưu và nhược điểm khác nhau tùy thuộc vào cách thức hoạt động và ứng dụng. Dưới đây là một số ưu và nhược điểm của các phương pháp phổ biến:

• Phương pháp phân cực cố định:
  • Ưu điểm: Đơn giản, dễ thực hiện, thích hợp cho các mạch không đòi hỏi độ ổn định cao.
  • Nhược điểm: Độ ổn định nhiệt kém, dễ bị ảnh hưởng bởi sự thay đổi nhiệt độ và hệ số khuếch đại.
• Phương pháp phân cực tự động (phản hồi âm điện áp):
  • Ưu điểm: Ổn định nhiệt tốt hơn nhờ vào việc phản hồi một phần điện áp ngõ ra trở về cực B.
  • Nhược điểm: Hệ số khuếch đại giảm do phản hồi âm, thiết kế mạch phức tạp hơn.
• Phương pháp phân cực hồi tiếp âm dòng điện:
  • Ưu điểm: Ổn định nhiệt tuyệt đối nhờ việc sử dụng điện trở emitter (R_E) lớn, rất phổ biến trong các mạch thực tế.
  • Nhược điểm: Làm giảm hiệu suất khuếch đại. Tuy nhiên, điều này có thể được khắc phục bằng cách sử dụng tụ thoát C_E song song với R_E.

Việc lựa chọn phương pháp phân cực phụ thuộc vào yêu cầu cụ thể của mạch điện và môi trường hoạt động. Người thiết kế cần cân nhắc giữa độ ổn định và hiệu suất khuếch đại để chọn được giải pháp phù hợp nhất.

Phân cực transistor là một kỹ thuật quan trọng trong việc thiết kế và sử dụng các mạch điện tử. Khi một transistor được phân cực đúng cách, nó có thể hoạt động ổn định và hiệu quả trong nhiều ứng dụng khác nhau. Dưới đây là một số ứng dụng thực tế của phân cực transistor:

• Khuếch đại tín hiệu: Phân cực transistor đóng vai trò then chốt trong việc khuếch đại tín hiệu. Bằng cách điều chỉnh dòng điện qua các cực của transistor, mạch có thể khuếch đại các tín hiệu yếu thành các tín hiệu mạnh hơn, phục vụ cho các ứng dụng âm thanh, truyền hình, và viễn thông.
• Ổn định mạch: Các mạch phân cực với hồi tiếp âm có khả năng ổn định hoạt động của transistor, giúp giảm thiểu hiện tượng méo tín hiệu và tăng độ tin cậy của hệ thống điện tử. Điều này rất quan trọng trong các thiết bị yêu cầu sự chính xác cao như đồng hồ điện tử hoặc thiết bị y tế.
• Mạch chuyển mạch: Trong các ứng dụng kỹ thuật số, transistor được phân cực để hoạt động như các công tắc điện tử. Khi được kích hoạt, transistor có thể chuyển đổi trạng thái giữa "bật" và "tắt", cho phép hoặc ngăn chặn dòng điện chạy qua mạch, từ đó điều khiển các chức năng khác nhau trong các thiết bị số.
• Điều khiển động cơ: Trong các hệ thống điều khiển động cơ, transistor được phân cực để điều chỉnh dòng điện cung cấp cho động cơ. Điều này cho phép kiểm soát tốc độ và hướng quay của động cơ, ứng dụng trong các thiết bị công nghiệp và robot.

Nhờ vào sự linh hoạt và hiệu quả trong việc phân cực, transistor đã trở thành một thành phần không thể thiếu trong hầu hết các hệ thống điện tử hiện đại. Việc hiểu rõ cách thức và mục đích phân cực transistor giúp các kỹ sư thiết kế các mạch điện hiệu quả và bền vững.

Bài tập về phân cực transistor giúp học sinh, sinh viên nắm vững các khái niệm và ứng dụng của transistor trong thực tế. Dưới đây là một số dạng bài tập phổ biến:

• Tính toán điện áp và dòng điện: Bài tập yêu cầu tính toán điện áp tại các cực \( V_{BE}, V_{CE} \) và dòng điện \( I_B, I_C, I_E \) của transistor khi được phân cực theo các cấu hình khác nhau.
• Xác định điểm làm việc: Dạng bài tập này yêu cầu tìm điểm làm việc tĩnh (Q-point) của transistor trong mạch phân cực cố định, hồi tiếp hoặc tự điều chỉnh, để đảm bảo hoạt động ổn định của mạch.
• Phân tích mạch khuếch đại: Bài tập liên quan đến phân tích và vẽ đường tải tĩnh (DC load line) và đường tải động (AC load line) của transistor, từ đó xác định khả năng khuếch đại của mạch.
• Tính toán hệ số khuếch đại: Bài tập yêu cầu xác định hệ số khuếch đại dòng điện \( \beta \) và hệ số khuếch đại điện áp của transistor trong mạch khuếch đại.
• Thiết kế mạch phân cực: Bài tập thiết kế mạch phân cực cho transistor, lựa chọn giá trị điện trở và nguồn điện để đạt được điểm làm việc mong muốn, đảm bảo hiệu suất hoạt động cao.

Việc làm các dạng bài tập trên giúp củng cố kiến thức lý thuyết và phát triển kỹ năng giải quyết vấn đề trong lĩnh vực điện tử.

Trong bài tập này, chúng ta sẽ tính toán dòng điện \(I_C\) qua transistor khi biết giá trị của điện trở \(R_C\). Đây là một bài toán cơ bản giúp hiểu rõ hơn về nguyên lý hoạt động của transistor trong mạch khuếch đại.

Giả sử:

• Điện áp cung cấp \(V_{CC}\) là 12V.
• Điện trở \(R_C\) là 2kΩ.
• Điện áp \(V_{CE}\) giữa cực C và E của transistor là 4V.

Chúng ta có thể sử dụng công thức sau để tính dòng \(I_C\):

Bước 1: Tính hiệu điện thế giữa \(V_{CC}\) và \(V_{CE}\):

Bước 2: Áp dụng công thức tính \(I_C\):

Kết quả:

Dòng điện \(I_C\) qua transistor là 4mA.

Lưu ý: Giá trị dòng điện \(I_C\) này có thể ảnh hưởng đến cách hoạt động của mạch, và việc thay đổi \(R_C\) hoặc \(V_{CE}\) sẽ dẫn đến sự thay đổi của \(I_C\). Đây là yếu tố quan trọng cần xem xét khi thiết kế mạch khuếch đại.

Trong bài tập này, chúng ta sẽ phân tích mạch phân cực điện trở cố định, một trong những phương pháp phân cực phổ biến để ổn định hoạt động của transistor. Để bắt đầu, hãy xem xét mạch điện với các thành phần chính như transistor, nguồn cung cấp \(V_{CC}\), và các điện trở \(R_B\) và \(R_C\).

1. Xác định các thông số cơ bản:

• Điện áp tại cực B: \(V_B = \frac{R_2}{R_1 + R_2} \times V_{CC}\)
• Dòng điện nền: \(I_B = \frac{V_B - V_{BE}}{R_B}\)
• Dòng điện thu: \(I_C = \beta \times I_B\)
• Điện áp tại cực C: \(V_C = V_{CC} - I_C \times R_C\)

2. Phân tích hoạt động của mạch:

1. Xác định điểm hoạt động (Q-point) của transistor bằng cách tính toán các giá trị \(V_C\) và \(I_C\).
2. Kiểm tra điều kiện hoạt động của transistor trong vùng tích cực (active region). Điều này đòi hỏi \(V_C > V_{CE_{sat}}\) và \(I_C\) không quá lớn để transistor không rơi vào trạng thái bão hòa.
3. Phân tích sự thay đổi của \(I_C\) khi \(I_B\) thay đổi, do đó xác định mức độ ổn định của mạch phân cực.

3. Thực hiện tính toán chi tiết:

Giả sử ta có các giá trị cụ thể cho \(R_1\), \(R_2\), \(R_B\), \(R_C\), và \(V_{CC}\), ta sẽ tính toán từng bước để tìm ra giá trị của \(I_B\), \(I_C\), và \(V_C\). Ví dụ, với:

• \(R_1 = 10k\Omega\)
• \(R_2 = 2k\Omega\)
• \(R_B = 500\Omega\)
• \(R_C = 1k\Omega\)
• \(V_{CC} = 12V\)

Kết quả tính toán sẽ cho chúng ta điểm hoạt động của transistor và đánh giá độ ổn định của mạch phân cực.

4. Kết luận:

Mạch phân cực điện trở cố định đơn giản và hiệu quả, nhưng độ ổn định của nó có thể bị ảnh hưởng bởi các yếu tố như thay đổi nhiệt độ và thông số của transistor. Tuy nhiên, với cách thiết kế hợp lý, mạch có thể đảm bảo hoạt động ổn định trong các ứng dụng điện tử cơ bản.

Trong bài tập này, chúng ta sẽ tiến hành thiết kế mạch phân cực cho transistor bằng phương pháp phân áp. Đây là một trong những kỹ thuật phổ biến nhất để thiết kế mạch khuếch đại, giúp đảm bảo transistor hoạt động ổn định và tối ưu hóa quá trình khuếch đại tín hiệu.

1. Mô hình mạch phân cực bằng phân áp

Mạch phân cực bằng phân áp sử dụng hai điện trở kết nối từ nguồn V_CC đến cực B của transistor. Điều này giúp điều chỉnh điện áp tại cực B để đảm bảo transistor hoạt động ở điểm Q ổn định.

• Điện trở R₁ được kết nối từ nguồn V_CC đến cực B của transistor.
• Điện trở R₂ được kết nối từ cực B của transistor xuống đất (Mass).
• Điện áp tại cực B được xác định bởi phân áp của hai điện trở R₁ và R₂.

Điện áp tại cực B có thể được tính bằng công thức:

2. Xác định điểm Q của mạch

Điểm Q (hay điểm làm việc tĩnh) của transistor được xác định bằng cách tính toán điện áp và dòng điện tại các cực của transistor khi không có tín hiệu vào. Mục tiêu là đặt điểm Q tại trung tâm của đường tải để đảm bảo tín hiệu được khuếch đại mà không bị biến dạng.

• Điện áp tại cực E: \(V_E = I_E \times R_E\)
• Điện áp tại cực C: \(V_C = V_{CC} - I_C \times R_C\)

Trong đó, \(I_C\) và \(I_E\) là dòng điện qua các cực C và E của transistor, và \(R_C\), \(R_E\) là các điện trở kết nối với các cực tương ứng.

3. Điều chỉnh giá trị điện trở để đạt điểm Q mong muốn

Sau khi xác định được điểm Q, cần điều chỉnh các giá trị điện trở trong mạch (R₁, R₂, R_C, R_E) để đạt được điểm Q mong muốn. Điều này giúp đảm bảo rằng transistor hoạt động ổn định, khuếch đại tín hiệu mà không bị cắt hoặc bão hòa.

Bạn có thể thử nghiệm với các giá trị khác nhau của R₁ và R₂ để tìm ra sự cân bằng tốt nhất cho mạch của bạn.

Kết luận

Mạch phân cực bằng phân áp là một phương pháp hiệu quả để điều chỉnh hoạt động của transistor. Bằng cách thiết kế chính xác các giá trị điện trở trong mạch, bạn có thể đảm bảo rằng transistor hoạt động ở điểm Q ổn định, mang lại hiệu suất khuếch đại tối ưu.

Trong bài tập này, chúng ta sẽ tính toán hiệu suất của một mạch khuếch đại sử dụng transistor. Hiệu suất của mạch khuếch đại thường được đánh giá dựa trên tỉ lệ giữa công suất đầu ra hữu ích và công suất đầu vào cung cấp cho mạch. Để thực hiện việc này, chúng ta cần thực hiện các bước sau:

1. Xác định thông số kỹ thuật của transistor được sử dụng, bao gồm hệ số khuếch đại \( h_{FE} \), điện áp tối đa \( V_{CE} \), dòng điện cực thu \( I_C \), và công suất tối đa \( P_{tot} \).
2. Thiết lập mạch khuếch đại với các giá trị điện trở \( R_B \) và \( R_C \) thích hợp để đảm bảo transistor hoạt động ổn định trong vùng khuếch đại tuyến tính.
3. Tính công suất đầu vào \( P_{in} \) bằng công thức: \[ P_{in} = V_{CC} \times I_{C} \] trong đó \( V_{CC} \) là điện áp cung cấp cho mạch và \( I_{C} \) là dòng điện cực thu của transistor.
4. Tính công suất đầu ra \( P_{out} \) dựa trên tín hiệu đầu ra khuếch đại. Công suất đầu ra được tính bằng công thức: \[ P_{out} = V_{out} \times I_{out} \] trong đó \( V_{out} \) và \( I_{out} \) là điện áp và dòng điện ở đầu ra của mạch khuếch đại.
5. Tính hiệu suất của mạch khuếch đại bằng cách chia công suất đầu ra cho công suất đầu vào: \[ \eta = \frac{P_{out}}{P_{in}} \times 100\% \]
6. Đánh giá kết quả và kiểm tra lại các giá trị thiết kế nếu hiệu suất không đạt yêu cầu.

Việc tính toán hiệu suất là một bước quan trọng trong thiết kế mạch khuếch đại, giúp đảm bảo rằng mạch hoạt động hiệu quả, tiết kiệm năng lượng và đáp ứng được các yêu cầu kỹ thuật của ứng dụng cụ thể.

Trong bài tập này, chúng ta sẽ tìm hiểu cách xác định điện áp giữa các cực của một transistor NPN. Các cực bao gồm cực Collector (C), cực Base (B), và cực Emitter (E). Việc xác định chính xác các điện áp giữa các cực này là rất quan trọng để đảm bảo transistor hoạt động đúng trong các mạch điện tử.

Dưới đây là các bước cụ thể để xác định điện áp giữa các cực của transistor:

1. Bước 1: Xác định loại transistor và phân cực.

   Trước hết, xác định loại transistor mà bạn đang sử dụng (NPN hoặc PNP) và phương pháp phân cực (ví dụ: phân cực cố định, phân áp, hồi tiếp, hoặc nguồn điện kép). Điều này sẽ giúp định hướng cách tính toán điện áp.

2. Bước 2: Đo điện áp \(V_{BE}\) giữa Base và Emitter.

   Đối với một transistor NPN thông thường, điện áp \(V_{BE}\) sẽ nằm trong khoảng 0.6V đến 0.7V khi transistor hoạt động ở vùng bão hòa. Đo điện áp này bằng cách sử dụng một vôn kế kết nối giữa cực Base (B) và Emitter (E).

   \[
   V_{BE} \approx 0.7V \quad (\text{đối với NPN})
   \]

3. Bước 3: Đo điện áp \(V_{CE}\) giữa Collector và Emitter.

   Điện áp \(V_{CE}\) quyết định mức độ phân cực của transistor. Sử dụng vôn kế, đo điện áp này bằng cách đặt một đầu đo vào cực Collector (C) và đầu còn lại vào cực Emitter (E).

   Điện áp này thường cao hơn \(V_{BE}\), ví dụ:

   \[
   V_{CE} \approx 5V \quad (\text{trong một số trường hợp mạch khuếch đại})
   \]

4. Bước 4: Xác định điện áp \(V_{CB}\) giữa Collector và Base.

   Điện áp \(V_{CB}\) có thể được tính toán dựa trên các điện áp đã đo trước đó:

   \[
   V_{CB} = V_{CE} - V_{BE}
   \]

   Điều này giúp kiểm tra trạng thái hoạt động của transistor trong mạch.

5. Bước 5: Kiểm tra kết quả và hiệu chỉnh.

   So sánh các giá trị đo được với giá trị lý thuyết hoặc giá trị mong muốn trong thiết kế mạch. Nếu có sự khác biệt, cần kiểm tra lại mạch để phát hiện lỗi hoặc điều chỉnh điện trở phân cực để đạt được điện áp cần thiết.

Bằng cách tuân thủ các bước trên, bạn có thể xác định chính xác các điện áp giữa các cực của transistor, đảm bảo hoạt động ổn định và hiệu suất cao cho mạch điện tử sử dụng transistor.

Mạch phân cực hồi tiếp là một phương pháp thiết kế nhằm ổn định hoạt động của transistor trong các mạch khuyếch đại. Bằng cách sử dụng điện trở hồi tiếp từ cực collector (C) đến cực base (B), mạch phân cực hồi tiếp giúp duy trì biên độ tín hiệu và hạn chế sự dao động không mong muốn.

1. Giới thiệu về Mạch Phân Cực Hồi Tiếp

Mạch phân cực hồi tiếp sử dụng một điện trở hồi tiếp kết nối giữa cực C và cực B của transistor. Điều này giúp tạo một dòng điện ổn định trong mạch, giảm thiểu sự biến đổi của dòng điện collector (\(I_C\)) khi nhiệt độ hoặc các yếu tố khác thay đổi.

2. Các Thành Phần Chính

• Transistor: Sử dụng loại NPN hoặc PNP, tùy thuộc vào thiết kế cụ thể của mạch.
• Điện trở hồi tiếp (\(R_f\)): Kết nối từ cực C đến cực B, có tác dụng tạo dòng điện ổn định và duy trì độ khuếch đại ổn định.
• Điện trở tải (\(R_L\)): Được đặt ở cực C để điều chỉnh dòng điện và điện áp ra của mạch.
• Điện trở phân áp (\(R_1\), \(R_2\)): Được sử dụng để tạo phân áp cho cực B và duy trì mức phân cực ổn định.
• Nguồn cung cấp (\(V_{CC}\)): Cấp nguồn cho mạch và đảm bảo hoạt động của transistor.

3. Quy Trình Thiết Kế Mạch Phân Cực Hồi Tiếp

1. Xác định tham số: Chọn các giá trị điện trở và nguồn cấp \(V_{CC}\) phù hợp với loại transistor và yêu cầu thiết kế.

2. Tính toán dòng điện base (\(I_B\)): Sử dụng công thức \(I_B = \frac{V_{CC} - V_{BE}}{R_1 + \frac{R_2}{1 + \beta}}\), trong đó \(V_{BE}\) là điện áp giữa base và emitter, và \(\beta\) là hệ số khuếch đại dòng của transistor.

3. Tính toán dòng điện collector (\(I_C\)): Dòng điện này được tính dựa trên dòng \(I_B\) và hệ số khuếch đại dòng \(\beta\) của transistor: \(I_C = \beta \times I_B\).

4. Chọn điện trở hồi tiếp (\(R_f\)): Giá trị của \(R_f\) phải đủ lớn để đảm bảo hồi tiếp đủ mạnh, nhưng không quá lớn để tránh làm giảm biên độ tín hiệu.

5. Xác định điện áp ra (\(V_{out}\)): Điện áp ra được lấy từ cực C và có thể được tính bằng công thức \(V_{out} = V_{CC} - I_C \times R_L\).

6. Kiểm tra và hiệu chỉnh: Đảm bảo các giá trị được chọn phù hợp và điều chỉnh nếu cần thiết để đạt được hiệu suất tốt nhất cho mạch.

4. Kết Luận

Mạch phân cực hồi tiếp là một phương pháp hiệu quả để cải thiện độ ổn định của transistor trong mạch khuyếch đại. Bằng cách sử dụng một điện trở hồi tiếp từ collector đến base, mạch này không chỉ giúp duy trì mức phân cực ổn định mà còn giảm thiểu sự ảnh hưởng của các yếu tố bên ngoài như nhiệt độ. Điều này làm cho mạch phân cực hồi tiếp trở thành lựa chọn phổ biến trong thiết kế mạch điện tử.

Trong bài tập này, chúng ta sẽ phân tích và thiết kế mạch phân cực bằng nguồn điện kép để đảm bảo hoạt động ổn định cho transistor. Việc sử dụng nguồn điện kép giúp ổn định điện áp giữa cực gốc (B) và cực phát (E), đồng thời cung cấp dòng điện cần thiết để transistor hoạt động đúng theo thiết kế.

1. Sơ Đồ Mạch

Mạch phân cực với nguồn điện kép thường bao gồm các thành phần cơ bản như transistor, điện trở, và hai nguồn điện áp \(V_{CC}\) và \(-V_{EE}\). Sơ đồ mạch cơ bản như sau:

• Transistor NPN (hoặc PNP) được nối với các cực E, B, C.
• Điện trở \(R_B\) được đặt giữa nguồn \(-V_{EE}\) và cực gốc \(B\).
• Điện trở \(R_C\) được kết nối giữa cực thu \(C\) và nguồn \(V_{CC}\).

2. Nguyên Lý Hoạt Động

Trong mạch phân cực bằng nguồn điện kép, nguyên lý hoạt động dựa trên việc điều chỉnh dòng điện qua các cực của transistor để đạt được phân cực chính xác:

1. Khi cấp nguồn điện \(V_{CC}\) cho cực thu \(C\) và \(-V_{EE}\) cho cực gốc \(B\), điện áp \(V_{CE}\) được xác định bằng sự chênh lệch giữa \(V_{CC}\) và điện áp trên \(R_C\).
2. Điện áp \(V_{BE}\) (giữa cực gốc và cực phát) được giữ ổn định nhờ \(R_B\) và \(-V_{EE}\), giúp thiết lập dòng điện gốc \(I_B\).
3. Dòng điện cực thu \(I_C\) tỷ lệ với dòng điện gốc \(I_B\), theo công thức: \(I_C = \beta \cdot I_B\), trong đó \(\beta\) là hệ số khuếch đại dòng điện của transistor.

3. Các Bước Thiết Kế

Để thiết kế mạch phân cực bằng nguồn điện kép, ta cần thực hiện các bước sau:

1. Xác định các thông số của transistor: Chọn transistor phù hợp với \(\beta\) và các giới hạn dòng điện và điện áp cần thiết.
2. Tính toán giá trị điện trở \(R_B\) và \(R_C\): Dựa vào điện áp nguồn và dòng điện cần thiết, sử dụng các công thức sau để tính toán: \[ R_B = \frac{V_{BE} + |V_{EE}|}{I_B} \] \[ R_C = \frac{V_{CC} - V_{CE}}{I_C} \]
3. Kiểm tra và điều chỉnh: Sau khi lắp mạch, kiểm tra điện áp và dòng điện thực tế để đảm bảo transistor hoạt động trong vùng tuyến tính và các giá trị như thiết kế.

4. Ưu Điểm Của Phân Cực Bằng Nguồn Điện Kép

• Cải thiện độ ổn định nhiệt cho transistor.
• Giảm thiểu sự ảnh hưởng của biến thiên điện áp nguồn \(V_{CC}\) lên hoạt động của mạch.
• Đảm bảo điểm làm việc của transistor nằm trong vùng an toàn, tránh hiện tượng bão hòa hoặc cắt dòng.

Phân tích và thiết kế mạch phân cực bằng nguồn điện kép là một kỹ thuật quan trọng trong việc đảm bảo hoạt động ổn định của các mạch khuếch đại và chuyển mạch sử dụng transistor. Bằng cách thực hiện các bước thiết kế cụ thể, chúng ta có thể kiểm soát được hoạt động của mạch một cách hiệu quả.

Trong thiết kế mạch khuếch đại, việc xác định điện trở đầu vào (\(R_{in}\)) là rất quan trọng để đảm bảo tín hiệu đầu vào được xử lý đúng cách. Điện trở đầu vào thường quyết định cách thức tín hiệu được truyền từ nguồn tín hiệu đến mạch khuếch đại. Mục tiêu của bài tập này là phân tích và xác định \(R_{in}\) của mạch khuếch đại dùng transistor.

Các bước thực hiện:

1. Hiểu cấu trúc mạch khuếch đại: Đầu tiên, hãy xác định các thành phần của mạch, bao gồm transistor (có thể là NPN hoặc PNP), điện trở gốc (\(R_B\)), điện trở tải (\(R_C\)), và các nguồn điện áp cung cấp (\(V_{CC}\)).

2. Phân tích sơ đồ mạch: Xem xét các kết nối giữa các thành phần. Xác định vị trí của các điểm tiếp xúc tín hiệu đầu vào và đầu ra, cũng như các điểm nối đất.

3. Xác định điện trở đầu vào \(R_{in}\): Điện trở đầu vào của mạch khuếch đại thường được tính từ các điện trở nối tiếp và song song trong mạch. Sử dụng các công thức sau đây:

   • Điện trở đầu vào của transistor: \(R_{in(transistor)} = \frac{\beta}{h_{FE} \cdot R_E}\), trong đó \(\beta\) là hệ số khuếch đại dòng điện và \(h_{FE}\) là hệ số khuếch đại điện áp.
   • Tổng điện trở đầu vào của mạch: \(R_{in(total)} = R_B \parallel R_{in(transistor)}\).

4. Tính toán chi tiết: Sử dụng các giá trị cụ thể từ mạch thực tế để tính toán \(R_{in(total)}\). Ví dụ, nếu \(R_B = 100k\Omega\) và \(R_E = 1k\Omega\), thì:

   \[
   R_{in(transistor)} = \frac{\beta}{h_{FE} \cdot R_E} = \frac{100}{100 \cdot 1k\Omega} = 1k\Omega
   \]

   \[
   R_{in(total)} = R_B \parallel R_{in(transistor)} = \frac{100k\Omega \times 1k\Omega}{100k\Omega + 1k\Omega} \approx 990\Omega
   \]

Kết luận:

Điện trở đầu vào của mạch khuếch đại là một yếu tố quan trọng ảnh hưởng đến hiệu suất và tính ổn định của hệ thống. Hiểu rõ và tính toán chính xác \(R_{in}\) sẽ giúp tối ưu hóa khả năng khuếch đại tín hiệu và giảm thiểu nhiễu. Bài tập này cung cấp cơ sở để hiểu và áp dụng trong các thiết kế mạch thực tế, nâng cao chất lượng và hiệu suất của các hệ thống điện tử.

Trong bài tập này, chúng ta sẽ tiến hành tính toán dòng điện qua transistor trong một mạch điện cơ bản. Để làm được điều này, trước tiên cần nắm rõ nguyên lý hoạt động và các loại phân cực của transistor.

1. Nguyên lý hoạt động của Transistor

Transistor hoạt động như một công tắc hoặc bộ khuếch đại tín hiệu, và nó có ba cực chính: Base (B), Collector (C), và Emitter (E). Khi một điện áp nhỏ được áp dụng giữa Base và Emitter, dòng điện sẽ được điều khiển từ Collector đến Emitter, giúp khuếch đại tín hiệu đầu vào.

2. Phân cực Transistor

• Phân cực thuận: Transistor được cấp một điện áp dương ở Collector và một điện áp nhỏ ở Base, giúp mở dòng điện từ Collector đến Emitter.
• Phân cực ngược: Điện áp âm được áp dụng ở Base, ngăn chặn dòng điện chạy qua transistor.

3. Tính Toán Dòng Điện Qua Transistor

1. Đầu tiên, xác định các giá trị cần thiết từ sơ đồ mạch: giá trị điện áp cấp \( V_{CC} \), các điện trở \( R_B \), \( R_C \), và giá trị điện áp ngưỡng \( V_{BE} \) của transistor.
2. Tính dòng điện qua Base (\( I_B \)) bằng công thức: \[ I_B = \frac{V_{CC} - V_{BE}}{R_B} \]
3. Sử dụng hệ số khuếch đại dòng \( \beta \) của transistor để tính dòng điện qua Collector (\( I_C \)): \[ I_C = \beta \cdot I_B \]
4. Tính dòng điện qua Emitter (\( I_E \)) bằng cách cộng dòng điện qua Base và Collector: \[ I_E = I_B + I_C \]

4. Ví dụ Thực Tế

Giả sử mạch có các giá trị sau: \( V_{CC} = 12V \), \( R_B = 100k\Omega \), \( R_C = 1k\Omega \), \( V_{BE} = 0.7V \), và hệ số khuếch đại \( \beta = 100 \). Ta có thể tính như sau:

• Tính \( I_B \): \[ I_B = \frac{12V - 0.7V}{100k\Omega} = 0.113mA \]
• Tính \( I_C \): \[ I_C = 100 \cdot 0.113mA = 11.3mA \]
• Tính \( I_E \): \[ I_E = 0.113mA + 11.3mA = 11.413mA \]

Kết quả cho thấy, dòng điện qua transistor được điều khiển chủ yếu bởi dòng điện Base nhỏ, điều này giúp transistor hoạt động như một bộ khuếch đại hiệu quả.

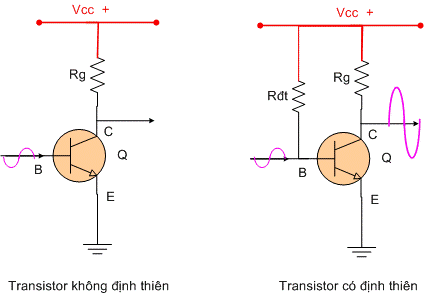

Phân cực đúng của transistor là yếu tố quan trọng giúp đảm bảo hiệu suất hoạt động của các mạch điện tử. Trong bài tập này, chúng ta sẽ phân tích cách phân cực ảnh hưởng đến hiệu suất của một mạch khuếch đại.

1. Khái Niệm Về Phân Cực Transistor

• Phân cực: Là quá trình cung cấp điện áp DC vào các chân của transistor để đặt chúng vào trạng thái sẵn sàng hoạt động. Mục đích là để tạo một dòng điện ban đầu qua cực Base (\( I_{BE} \)), giúp transistor có thể khuếch đại tín hiệu đầu vào nhỏ một cách hiệu quả.
• Vai trò: Nếu không được phân cực đúng cách, transistor có thể không hoạt động hoặc hoạt động không ổn định, dẫn đến tín hiệu đầu ra không chính xác hoặc biến dạng.

2. Các Phương Pháp Phân Cực

1. Phân cực cố định: Sử dụng một điện trở cố định để cung cấp dòng điện qua chân Base. Phương pháp này đơn giản nhưng dễ bị ảnh hưởng bởi sự thay đổi nhiệt độ và các thông số của transistor.
2. Phân cực bằng điện trở chia áp: Sử dụng một cặp điện trở để chia áp, giúp ổn định điện áp tại chân Base. Phương pháp này tăng độ ổn định cho mạch khuếch đại.
3. Phân cực với hồi tiếp: Sử dụng điện trở từ chân Collector nối đến chân Base để tạo một vòng hồi tiếp, giúp điều chỉnh tự động điện áp phân cực khi có sự thay đổi trong mạch.

3. Ảnh Hưởng Của Phân Cực Đến Hiệu Suất Mạch

• Độ ổn định: Phân cực đúng cách giúp transistor hoạt động ổn định trong vùng khuếch đại, đảm bảo tín hiệu đầu ra không bị biến dạng và trung thực với tín hiệu đầu vào.
• Hiệu suất khuếch đại: Khi transistor được phân cực đúng, nó có thể khuếch đại tín hiệu đầu vào lên mức mong muốn. Hệ số khuếch đại (\( h_{FE} \)) được duy trì ổn định, và tín hiệu ra có biên độ lớn hơn nhiều so với tín hiệu vào.
• Tiêu thụ năng lượng: Phân cực hiệu quả giúp giảm tiêu thụ năng lượng không cần thiết, kéo dài tuổi thọ của transistor và các linh kiện khác trong mạch.

4. Bài Tập Thực Hành

Cho mạch điện như hình bên dưới, hãy xác định:

• Dòng điện \( I_{C} \) qua cực Collector.
• Điện áp \( V_{CE} \) giữa cực Collector và Emitter.
• Ảnh hưởng của sự thay đổi giá trị điện trở phân cực đến hiệu suất khuếch đại của mạch.

Sử dụng công thức:

Trong đó:

• \( \beta \): Hệ số khuếch đại dòng của transistor.
• \( I_B \): Dòng điện qua chân Base.
• \( V_{CC} \): Điện áp cung cấp cho mạch.
• \( R_C \): Điện trở tải nối từ Collector đến nguồn cung cấp.

5. Kết Luận

Việc phân cực đúng là một bước không thể thiếu trong thiết kế mạch điện tử, giúp đảm bảo transistor hoạt động ổn định và hiệu quả, từ đó nâng cao chất lượng và độ tin cậy của các mạch khuếch đại tín hiệu.
