Mạch Cảm Biến Ánh Sáng Đơn Giản: Hướng Dẫn Tự Làm và Ứng Dụng Thực Tế

Chủ đề mạch cảm biến ánh sáng đơn giản: Mạch cảm biến ánh sáng đơn giản là một dự án thú vị dành cho người mới bắt đầu học điện tử. Bài viết này cung cấp hướng dẫn chi tiết về cách thiết kế và lắp ráp mạch, cùng với các ứng dụng thực tế giúp bạn hiểu rõ hơn về nguyên lý hoạt động của cảm biến ánh sáng trong đời sống hàng ngày.

Tổng hợp thông tin về "mạch cảm biến ánh sáng đơn giản"

Mạch cảm biến ánh sáng đơn giản là một dự án điện tử phổ biến, sử dụng các linh kiện như quang trở, transistor, và LED. Mạch này hoạt động dựa trên sự thay đổi điện trở của quang trở khi có ánh sáng chiếu vào, từ đó điều khiển trạng thái bật/tắt của các thiết bị điện.

Nguyên lý hoạt động

Mạch cảm biến ánh sáng đơn giản thường sử dụng quang trở (LDR) và transistor. Quang trở có điện trở thay đổi tùy thuộc vào cường độ ánh sáng. Khi ánh sáng chiếu vào, điện trở của LDR giảm, dẫn đến sự thay đổi điện áp tại chân điều khiển của transistor, làm cho transistor dẫn hoặc ngắt dòng, điều khiển LED hoặc các thiết bị khác.

Thành phần cơ bản của mạch

  • Quang trở (LDR): Thành phần nhạy cảm với ánh sáng, thay đổi điện trở theo cường độ ánh sáng.
  • Transistor: Hoạt động như một công tắc điện tử, điều khiển dòng điện qua mạch.
  • Điện trở: Giới hạn dòng điện để bảo vệ các linh kiện.
  • LED: Đèn phát sáng khi mạch hoạt động.

Sơ đồ mạch

Sơ đồ mạch cảm biến ánh sáng đơn giản bao gồm các linh kiện được kết nối với nhau như sau:

  1. Quang trở được nối với nguồn điện và chân điều khiển của transistor.
  2. Transistor được kết nối với LED qua một điện trở hạn dòng.
  3. Khi ánh sáng chiếu vào quang trở, điện áp thay đổi và điều khiển trạng thái của transistor, làm cho LED bật hoặc tắt.

Công thức toán học

Điện trở của LDR có thể được biểu diễn theo công thức:

\[ R_{LDR} = \frac{1}{L} \]

Trong đó:

  • \(R_{LDR}\): Điện trở của quang trở.
  • \(L\): Cường độ ánh sáng chiếu vào.

Ứng dụng thực tế

Mạch cảm biến ánh sáng đơn giản thường được sử dụng trong các ứng dụng như:

  • Hệ thống chiếu sáng tự động, bật đèn khi trời tối.
  • Các dự án DIY cho người mới bắt đầu học về điện tử.
  • Ứng dụng trong các thiết bị tiết kiệm năng lượng.

Kết luận

Mạch cảm biến ánh sáng đơn giản là một dự án điện tử hữu ích, dễ thực hiện và có nhiều ứng dụng trong đời sống hàng ngày. Đây cũng là một cách tuyệt vời để học hỏi về nguyên lý hoạt động của các linh kiện điện tử cơ bản.

Tổng hợp thông tin về

1. Giới thiệu về mạch cảm biến ánh sáng

Mạch cảm biến ánh sáng là một loại mạch điện tử được thiết kế để phát hiện và phản ứng với sự thay đổi cường độ ánh sáng. Những mạch này hoạt động dựa trên nguyên tắc sử dụng các linh kiện như quang trở (LDR), transistor, và các linh kiện khác để kiểm soát dòng điện hoặc kích hoạt các thiết bị khi cường độ ánh sáng thay đổi.

Quang trở là linh kiện chính trong mạch cảm biến ánh sáng, có khả năng thay đổi điện trở của mình dựa trên lượng ánh sáng chiếu vào. Khi ánh sáng chiếu vào quang trở, điện trở của nó giảm, và khi không có ánh sáng, điện trở tăng lên. Điều này cho phép mạch cảm biến ánh sáng hoạt động như một công tắc tự động, bật hoặc tắt các thiết bị như đèn LED, chuông báo, hoặc các hệ thống khác tùy theo điều kiện ánh sáng.

  • Ứng dụng của mạch cảm biến ánh sáng: Mạch cảm biến ánh sáng đơn giản có nhiều ứng dụng trong đời sống, từ hệ thống chiếu sáng tự động, hệ thống an ninh, đến các dự án học tập và nghiên cứu.
  • Lợi ích: Mạch này không chỉ dễ xây dựng và chi phí thấp, mà còn giúp tiết kiệm năng lượng bằng cách tự động điều khiển ánh sáng.

Đặc điểm nổi bật của mạch cảm biến ánh sáng là sự đơn giản và hiệu quả, phù hợp cho cả những người mới bắt đầu học điện tử lẫn những người muốn phát triển các hệ thống điện tử tự động cho gia đình hoặc công nghiệp.

2. Linh kiện và thiết bị cần thiết

Để xây dựng một mạch cảm biến ánh sáng đơn giản, bạn cần chuẩn bị các linh kiện và thiết bị sau:

  • Quang trở (LDR - Light Dependent Resistor): Đây là linh kiện chủ chốt của mạch, có điện trở thay đổi theo cường độ ánh sáng. Khi ánh sáng chiếu vào, điện trở của quang trở giảm, làm thay đổi điện áp trong mạch.
  • Transistor: Một linh kiện bán dẫn dùng để khuếch đại hoặc chuyển đổi tín hiệu. Trong mạch này, transistor hoạt động như một công tắc điện tử, điều khiển dòng điện đi qua mạch khi cường độ ánh sáng thay đổi.
  • Điện trở (Resistor): Điện trở được sử dụng để hạn chế dòng điện chạy qua các linh kiện khác, bảo vệ chúng khỏi hư hỏng do quá dòng. Giá trị điện trở được chọn dựa trên yêu cầu của mạch, thường là từ 1kΩ đến 10kΩ.
  • LED (Light Emitting Diode): Đèn LED phát sáng khi có dòng điện chạy qua. Trong mạch cảm biến ánh sáng, LED sẽ sáng khi cường độ ánh sáng đạt đến mức xác định.
  • Nguồn điện: Mạch cần một nguồn điện để hoạt động, thường là pin 9V hoặc nguồn DC từ 5V đến 12V, tùy thuộc vào yêu cầu cụ thể của mạch.
  • Breadboard và dây nối: Breadboard được sử dụng để lắp ráp mạch mà không cần hàn các linh kiện, giúp dễ dàng thử nghiệm và điều chỉnh mạch. Dây nối dùng để kết nối các linh kiện trên breadboard.

Các linh kiện trên đều dễ dàng tìm thấy trên thị trường và có giá thành hợp lý, phù hợp cho những người mới bắt đầu học về điện tử cũng như các kỹ sư điện tử muốn thử nghiệm các dự án nhỏ.

3. Sơ đồ mạch cảm biến ánh sáng đơn giản

Sơ đồ mạch cảm biến ánh sáng đơn giản là nền tảng để hiểu cách thức hoạt động của mạch. Mạch này sử dụng một quang trở (LDR) kết hợp với transistor để điều khiển dòng điện qua các linh kiện khác. Dưới đây là sơ đồ nguyên lý cơ bản của mạch:

  • Bước 1: Quang trở (LDR) được kết nối với nguồn điện và đầu vào của transistor. Khi cường độ ánh sáng thay đổi, điện trở của LDR cũng thay đổi, làm thay đổi điện áp tại điểm nối giữa LDR và transistor.
  • Bước 2: Transistor hoạt động như một công tắc điện tử. Khi điện áp đủ lớn để mở transistor, dòng điện sẽ chạy qua transistor và tiếp tục đến LED (hoặc bất kỳ thiết bị đầu ra nào được kết nối).
  • Bước 3: LED được kết nối với transistor qua một điện trở hạn dòng. Khi transistor dẫn, dòng điện sẽ chạy qua LED, làm cho LED phát sáng. Điện trở hạn dòng giúp bảo vệ LED khỏi bị hư hại do quá dòng.
  • Bước 4: Khi ánh sáng yếu hoặc không có ánh sáng, điện trở của LDR tăng lên, làm giảm điện áp tại transistor. Điều này dẫn đến việc transistor bị ngắt, và LED tắt.

Sơ đồ mạch cơ bản có thể được mở rộng hoặc tùy chỉnh thêm với các linh kiện như relay hoặc op-amp, tùy thuộc vào yêu cầu ứng dụng cụ thể. Đây là một mạch rất linh hoạt, phù hợp cho nhiều ứng dụng khác nhau từ tự động hóa hệ thống chiếu sáng đến các dự án DIY.

3. Sơ đồ mạch cảm biến ánh sáng đơn giản

4. Hướng dẫn lắp ráp và đấu nối

Quá trình lắp ráp và đấu nối mạch cảm biến ánh sáng đơn giản rất dễ dàng và có thể thực hiện theo các bước sau:

  1. Chuẩn bị các linh kiện: Trước khi bắt đầu, hãy đảm bảo rằng bạn đã có đầy đủ các linh kiện cần thiết bao gồm quang trở (LDR), transistor, điện trở, LED, nguồn điện, breadboard và dây nối.
  2. Lắp đặt quang trở: Cắm quang trở (LDR) lên breadboard. Một chân của quang trở sẽ được kết nối với nguồn điện dương (Vcc), và chân còn lại sẽ kết nối với chân B (Base) của transistor qua một điện trở. Điện trở này giúp kiểm soát dòng điện đến chân B của transistor.
  3. Kết nối transistor: Chân C (Collector) của transistor sẽ được nối với nguồn điện dương (Vcc) qua một điện trở hạn dòng để bảo vệ LED. Chân E (Emitter) của transistor được nối trực tiếp với đất (GND).
  4. Kết nối LED: Đầu dương (Anode) của LED sẽ được kết nối với chân C của transistor thông qua điện trở hạn dòng. Đầu âm (Cathode) của LED được nối với đất (GND). Khi transistor dẫn, dòng điện sẽ chạy qua LED và làm cho nó phát sáng.
  5. Kết nối nguồn điện: Kết nối nguồn điện 9V hoặc 12V vào breadboard, với cực dương (Vcc) nối với quang trở và transistor, cực âm (GND) nối với đất của breadboard.
  6. Kiểm tra mạch: Khi hoàn tất lắp ráp, kiểm tra lại các kết nối để đảm bảo không có lỗi. Sau đó, thử chiếu ánh sáng vào quang trở để kiểm tra hoạt động của mạch. LED sẽ sáng khi có đủ ánh sáng và tắt khi ánh sáng giảm.

Quá trình này giúp bạn xây dựng một mạch cảm biến ánh sáng đơn giản nhưng hiệu quả. Mạch này có thể được ứng dụng trong nhiều dự án khác nhau, từ tự động bật đèn khi trời tối đến các hệ thống báo động.

5. Các biến thể của mạch cảm biến ánh sáng

Mạch cảm biến ánh sáng có nhiều biến thể khác nhau, tùy thuộc vào mục đích sử dụng và yêu cầu kỹ thuật của từng dự án. Dưới đây là một số biến thể phổ biến:

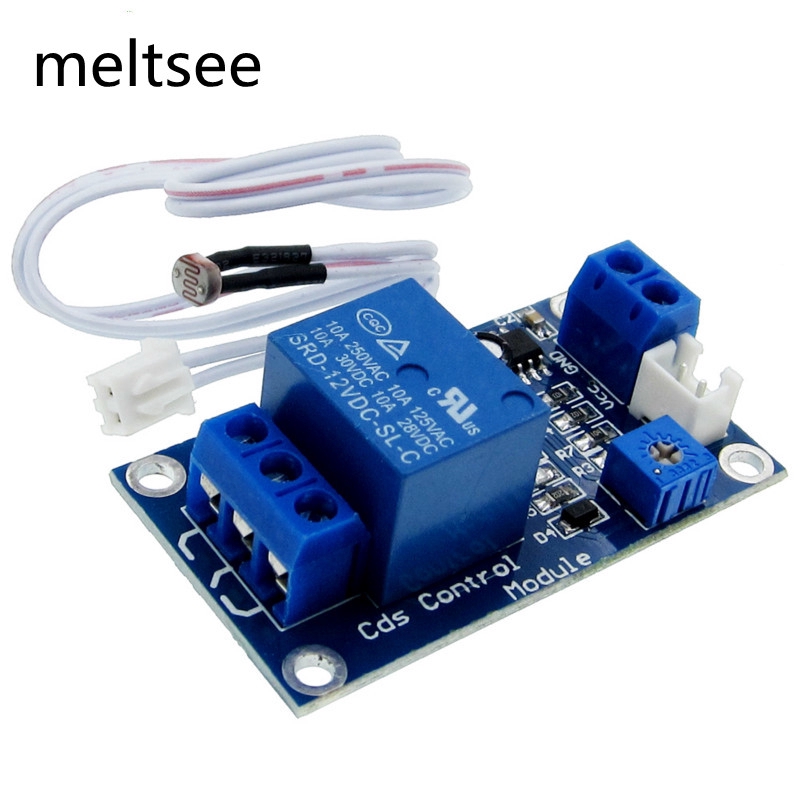

  • Mạch cảm biến ánh sáng với relay: Biến thể này sử dụng một relay để điều khiển các thiết bị có công suất lớn hơn như đèn điện hoặc motor. Khi cảm biến ánh sáng phát hiện đủ ánh sáng, relay sẽ kích hoạt và đóng ngắt mạch điện chính, cho phép điều khiển thiết bị kết nối.
  • Mạch cảm biến ánh sáng sử dụng IC 555: Trong biến thể này, IC 555 được sử dụng để tạo ra một bộ đếm thời gian có thể điều chỉnh, giúp bật hoặc tắt thiết bị sau một khoảng thời gian nhất định khi phát hiện ánh sáng. Điều này hữu ích trong các ứng dụng cần độ trễ khi kích hoạt.
  • Mạch cảm biến ánh sáng kết hợp với cảm biến chuyển động: Biến thể này tích hợp thêm cảm biến chuyển động PIR để chỉ kích hoạt thiết bị khi có cả ánh sáng và chuyển động. Đây là một lựa chọn tốt cho các hệ thống an ninh và tiết kiệm năng lượng.
  • Mạch cảm biến ánh sáng với Arduino: Arduino được sử dụng để tạo ra một mạch cảm biến ánh sáng thông minh, có khả năng lập trình để thực hiện các chức năng phức tạp hơn như đo lường cường độ ánh sáng chính xác, ghi dữ liệu hoặc kích hoạt nhiều thiết bị khác nhau dựa trên các điều kiện được lập trình trước.

Các biến thể này giúp mở rộng khả năng của mạch cảm biến ánh sáng, từ việc điều khiển các thiết bị đơn giản đến các hệ thống tự động phức tạp, đáp ứng nhu cầu sử dụng đa dạng trong cuộc sống và công nghiệp.

6. Ứng dụng thực tế của mạch cảm biến ánh sáng

Mạch cảm biến ánh sáng đơn giản có rất nhiều ứng dụng thực tế, từ các dự án DIY nhỏ lẻ đến các hệ thống tự động phức tạp. Dưới đây là một số ứng dụng phổ biến của loại mạch này:

6.1 Hệ thống chiếu sáng tự động

Một trong những ứng dụng phổ biến nhất của mạch cảm biến ánh sáng là trong các hệ thống chiếu sáng tự động. Mạch này có thể được sử dụng để điều khiển đèn chiếu sáng, đảm bảo đèn chỉ bật khi trời tối và tắt khi trời sáng. Điều này không chỉ tiết kiệm năng lượng mà còn tăng tính tiện dụng và tuổi thọ của thiết bị.

6.2 Các dự án DIY và học tập

Với sự đơn giản trong thiết kế và linh kiện dễ tìm, mạch cảm biến ánh sáng là một lựa chọn lý tưởng cho các dự án DIY (Do It Yourself) và giáo dục. Học sinh và sinh viên có thể sử dụng mạch này để hiểu rõ hơn về nguyên lý hoạt động của các linh kiện điện tử như transistor, quang trở, và LED. Đây cũng là bước đầu tiên giúp họ làm quen với các khái niệm cơ bản trong điện tử và tự động hóa.

6.3 Ứng dụng trong tiết kiệm năng lượng

Mạch cảm biến ánh sáng cũng được áp dụng trong các giải pháp tiết kiệm năng lượng, đặc biệt là trong các tòa nhà thông minh. Bằng cách tích hợp cảm biến ánh sáng vào hệ thống quản lý năng lượng, các thiết bị điện như đèn và điều hòa nhiệt độ có thể tự động điều chỉnh hoạt động dựa trên điều kiện ánh sáng xung quanh, giúp giảm tiêu thụ năng lượng không cần thiết.

Nhờ tính linh hoạt và hiệu quả, mạch cảm biến ánh sáng đang ngày càng được ứng dụng rộng rãi trong nhiều lĩnh vực, từ các thiết bị gia đình đến các hệ thống công nghiệp lớn, góp phần quan trọng trong việc nâng cao chất lượng cuộc sống và bảo vệ môi trường.

6. Ứng dụng thực tế của mạch cảm biến ánh sáng

7. Lời kết

Qua bài viết này, chúng ta đã cùng nhau khám phá về mạch cảm biến ánh sáng đơn giản, từ việc tìm hiểu về các linh kiện cơ bản cho đến các ứng dụng thực tế của nó. Mạch cảm biến ánh sáng không chỉ là một ứng dụng kỹ thuật thú vị mà còn có tính ứng dụng cao trong đời sống hàng ngày.

Mạch này giúp tiết kiệm năng lượng hiệu quả, tự động hóa các thiết bị điện, và mang lại sự tiện lợi trong các hệ thống chiếu sáng tự động. Từ những ứng dụng đơn giản như đèn ngủ tự động bật/tắt, đến những ứng dụng phức tạp hơn như điều chỉnh độ sáng màn hình trên điện thoại thông minh, tất cả đều chứng minh được giá trị của công nghệ cảm biến ánh sáng.

Với khả năng mở rộng và ứng dụng trong tương lai, mạch cảm biến ánh sáng có thể được tích hợp vào nhiều thiết bị và hệ thống khác nhau, mang lại nhiều lợi ích cho cuộc sống hiện đại. Điều này không chỉ giúp tiết kiệm năng lượng mà còn tăng cường sự an toàn và tiện ích cho người dùng.

Hy vọng rằng, với những kiến thức đã chia sẻ, bạn có thể tự tin thực hiện và sáng tạo thêm nhiều dự án liên quan đến mạch cảm biến ánh sáng, góp phần làm phong phú thêm kỹ năng điện tử của mình.
