Mô Đun Cảm Biến Ánh Sáng XH-M131 - Giải Pháp Tự Động Hoá Hiệu Quả Cho Ngôi Nhà Bạn

Chủ đề mô đun cảm biến ánh sáng xh m131: Mô đun cảm biến ánh sáng XH-M131 là lựa chọn hoàn hảo để tự động hóa ngôi nhà bạn. Với khả năng điều chỉnh độ nhạy và thiết kế nhỏ gọn, thiết bị này không chỉ giúp tiết kiệm năng lượng mà còn mang lại sự tiện nghi tối đa trong việc điều khiển ánh sáng.

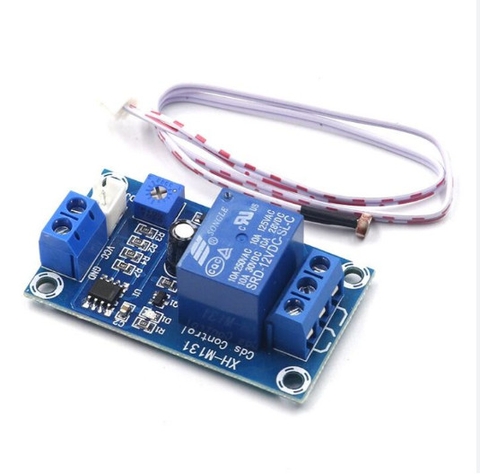

Module Cảm Biến Ánh Sáng XH-M131

Module cảm biến ánh sáng XH-M131 là một thiết bị điện tử có tích hợp relay, giúp phát hiện và phản ứng với sự thay đổi ánh sáng. Thiết bị này thường được sử dụng để tự động bật hoặc tắt các thiết bị điện khi mức ánh sáng thay đổi, ví dụ như bật đèn khi trời tối hoặc tắt khi trời sáng.

Thông Số Kỹ Thuật

  • Điện áp hoạt động: 12VDC
  • Ngõ ra: Relay 220V 10A (tiếp điểm thường đóng (NC) và thường mở (NO))
  • Điều chỉnh độ nhạy: Biến trở tích hợp sẵn trên mạch
  • Kích thước: Nhỏ gọn, dễ dàng lắp đặt

Ứng Dụng

Module XH-M131 được sử dụng rộng rãi trong các hệ thống tự động hóa, đặc biệt là trong các ứng dụng như:

  1. Bật/tắt đèn tự động dựa trên điều kiện ánh sáng môi trường.
  2. Điều khiển các thiết bị điện trong nhà hoặc ngoài trời, đảm bảo tiết kiệm năng lượng.
  3. Tích hợp vào các mạch điều khiển để giám sát và phản hồi các thay đổi về ánh sáng trong các ứng dụng công nghiệp.

Nguyên Lý Hoạt Động

Khi cảm biến phát hiện ánh sáng giảm xuống dưới một ngưỡng nhất định, relay sẽ kích hoạt và đóng mạch để bật thiết bị điện. Khi ánh sáng tăng lên vượt ngưỡng, relay sẽ ngắt mạch, tắt thiết bị. Biến trở trên mạch cho phép người dùng điều chỉnh độ nhạy của cảm biến, giúp tinh chỉnh ngưỡng kích hoạt relay theo yêu cầu cụ thể.

Lợi Ích

  • Tự động hóa hoàn toàn việc điều khiển thiết bị điện dựa trên ánh sáng môi trường, giúp tiết kiệm điện năng.
  • Dễ dàng lắp đặt và sử dụng, phù hợp cho cả người dùng không chuyên.
  • Giá thành hợp lý, phổ biến trên thị trường, dễ dàng tìm mua.

Module XH-M131 là một giải pháp lý tưởng cho các hệ thống tự động hóa trong nhà và các ứng dụng công nghiệp, mang lại sự tiện lợi và hiệu quả cao.

Module Cảm Biến Ánh Sáng XH-M131

Giới Thiệu Chung

Mô đun cảm biến ánh sáng XH-M131 là một thiết bị điện tử hiện đại, được thiết kế để tự động hóa việc bật/tắt các thiết bị điện dựa trên mức độ ánh sáng xung quanh. Được trang bị relay, mô đun này có khả năng hoạt động ổn định với điện áp đầu vào 12VDC, và có thể điều khiển các thiết bị điện như đèn, quạt hay hệ thống chiếu sáng công nghiệp.

Với khả năng điều chỉnh độ nhạy thông qua biến trở tích hợp, XH-M131 cho phép người dùng dễ dàng thiết lập ngưỡng ánh sáng để kích hoạt hoặc tắt thiết bị. Điều này giúp tối ưu hóa việc sử dụng năng lượng, đồng thời mang lại sự tiện nghi cho người dùng.

Thiết kế nhỏ gọn và dễ dàng lắp đặt, mô đun cảm biến ánh sáng XH-M131 là giải pháp lý tưởng cho các ứng dụng trong gia đình và công nghiệp. Sản phẩm này được đánh giá cao bởi khả năng hoạt động ổn định và độ bền vượt trội, phù hợp với nhiều loại thiết bị và môi trường sử dụng.

  • Điện áp hoạt động: 12VDC
  • Ngõ ra relay: 220V 10A (NO/NC)
  • Điều chỉnh độ nhạy: Biến trở tích hợp
  • Kích thước: Nhỏ gọn, dễ dàng lắp đặt

Mô đun cảm biến ánh sáng XH-M131 không chỉ giúp tiết kiệm điện năng mà còn nâng cao hiệu quả sử dụng thiết bị điện, đặc biệt trong các ứng dụng tự động hóa và điều khiển thông minh. Đây là một lựa chọn lý tưởng cho những ai đang tìm kiếm một giải pháp hiệu quả và đáng tin cậy.

Hướng Dẫn Sử Dụng

Mô đun cảm biến ánh sáng XH-M131 là một thiết bị dễ dàng sử dụng, hỗ trợ nhiều ứng dụng trong cuộc sống hàng ngày. Dưới đây là hướng dẫn sử dụng cơ bản cho mô đun này:

Cách Kết Nối Và Lắp Đặt

  1. Kết nối nguồn điện:
    • Cung cấp điện áp hoạt động từ 5V hoặc 12V DC tùy thuộc vào phiên bản mô đun mà bạn sử dụng.
    • Kết nối dây nguồn vào chân VCC và GND trên mô đun.
  2. Kết nối ngõ ra:
    • Relay trên mô đun có hai chế độ: thường mở (NO) và thường đóng (NC).
    • Kết nối tải (ví dụ: đèn, thiết bị điện) với các chân NO hoặc NC và COM của relay tùy theo yêu cầu hoạt động (NO để bật khi relay đóng, NC để bật khi relay ngắt).

Điều Chỉnh Ngưỡng Ánh Sáng

  1. Chiết áp điều chỉnh:
    • Sử dụng chiết áp trên mô đun để điều chỉnh độ nhạy của cảm biến ánh sáng.
    • Quay chiết áp theo chiều kim đồng hồ để tăng độ nhạy (đèn sẽ bật ở mức ánh sáng thấp hơn).
    • Quay ngược chiều kim đồng hồ để giảm độ nhạy (đèn sẽ bật ở mức ánh sáng cao hơn).
  2. Kiểm tra hoạt động:
    • Sau khi điều chỉnh ngưỡng, hãy kiểm tra bằng cách thay đổi điều kiện ánh sáng trong môi trường. Đảm bảo rằng đèn hoặc thiết bị được kết nối sẽ bật/tắt đúng ngưỡng bạn đã thiết lập.

Bảo Dưỡng Và Bảo Trì

  • Thường xuyên kiểm tra các kết nối dây điện để đảm bảo không bị lỏng lẻo hoặc hỏng hóc.
  • Lau sạch cảm biến ánh sáng định kỳ để tránh bụi bẩn cản trở độ nhạy của cảm biến.
  • Kiểm tra relay hoạt động tốt, không bị oxi hóa hay hư hỏng.
  • Không để mô đun tiếp xúc với môi trường quá ẩm hoặc có nhiệt độ quá cao.

Bằng cách tuân thủ hướng dẫn trên, bạn sẽ dễ dàng sử dụng mô đun cảm biến ánh sáng XH-M131 một cách hiệu quả và bền vững.

Ứng Dụng Thực Tế

Mô đun cảm biến ánh sáng XH-M131 được ứng dụng rộng rãi trong nhiều lĩnh vực đời sống, từ gia đình cho đến công nghiệp. Dưới đây là một số ứng dụng thực tế của mô đun này:

Bật Tắt Đèn Tự Động

  • Ứng dụng phổ biến nhất của mô đun XH-M131 là dùng để điều khiển hệ thống đèn trong nhà hoặc ngoài trời. Khi mức ánh sáng giảm xuống dưới ngưỡng cài đặt, relay sẽ kích hoạt để bật đèn. Ngược lại, khi mức ánh sáng tăng lên trên ngưỡng, đèn sẽ tự động tắt.
  • Điều này giúp tiết kiệm điện năng và tăng cường sự tiện lợi, đặc biệt trong các hệ thống đèn chiếu sáng công cộng hay vườn nhà.

Điều Khiển Thiết Bị Điện Trong Nhà

  • Mô đun cũng có thể được sử dụng để điều khiển các thiết bị điện trong nhà như quạt, máy sưởi hay các thiết bị thông minh khác dựa trên mức ánh sáng xung quanh.
  • Khi ánh sáng yếu, mô đun có thể kích hoạt các thiết bị này để tăng cường ánh sáng hoặc nhiệt độ trong phòng.

Ứng Dụng Công Nghiệp

  • Trong công nghiệp, mô đun XH-M131 thường được sử dụng để kiểm soát các hệ thống ánh sáng trong nhà máy, nhà xưởng hoặc các cơ sở sản xuất.
  • Relay tích hợp giúp kích hoạt các hệ thống chiếu sáng lớn hoặc các thiết bị sản xuất chỉ khi cần thiết, giảm tiêu thụ năng lượng và tăng tuổi thọ thiết bị.
  • Ứng dụng này còn được dùng trong các hệ thống giám sát ánh sáng trong nông nghiệp thông minh để điều chỉnh điều kiện ánh sáng cho cây trồng.

Nhờ tính năng tự động điều chỉnh, mô đun XH-M131 giúp tăng cường hiệu quả hoạt động của các hệ thống chiếu sáng và thiết bị điện trong nhiều tình huống khác nhau, từ gia đình đến công nghiệp.

Ứng Dụng Thực Tế

Lợi Ích Khi Sử Dụng

Mô đun cảm biến ánh sáng XH-M131 mang lại nhiều lợi ích vượt trội cho người sử dụng, đặc biệt là trong các hệ thống tự động hóa, giúp tối ưu hóa việc sử dụng năng lượng và cải thiện trải nghiệm người dùng.

  • Tiết Kiệm Điện Năng
  • Nhờ khả năng tự động bật tắt đèn dựa trên mức độ ánh sáng môi trường, mô đun giúp giảm thiểu lượng điện năng tiêu thụ. Đèn chỉ hoạt động khi cần thiết, giúp tiết kiệm đáng kể năng lượng, đặc biệt là trong các khu vực như sân vườn, hành lang, hay bãi đỗ xe.

  • An Toàn Và Tiện Lợi
  • Cảm biến giúp tự động hóa việc bật tắt đèn, hạn chế việc quên tắt thiết bị điện, giúp tăng cường độ an toàn. Điều này đặc biệt hữu ích trong các khu vực công cộng hoặc khi người dùng không có mặt tại hiện trường, giảm thiểu nguy cơ cháy nổ.

  • Dễ Dàng Sử Dụng
  • Mô đun XH-M131 rất dễ lắp đặt và cấu hình. Người dùng có thể dễ dàng điều chỉnh độ nhạy sáng thông qua chiết áp tích hợp trên mạch, phù hợp với nhiều loại môi trường khác nhau. Quá trình cài đặt và sử dụng không yêu cầu chuyên môn cao về kỹ thuật.

  • Giá Thành Hợp Lý
  • Với chi phí phải chăng, mô đun XH-M131 là một lựa chọn hợp lý cho các hệ thống điều khiển ánh sáng tự động. Người dùng có thể tối ưu hóa chi phí đầu tư ban đầu mà vẫn đạt được hiệu quả cao trong sử dụng lâu dài.

  • Độ Bền Cao
  • Mô đun được thiết kế chắc chắn với các linh kiện chất lượng, có khả năng hoạt động ổn định trong thời gian dài. Điều này giúp giảm chi phí bảo trì và thay thế thiết bị.

  • Ứng Dụng Đa Dạng
  • Mô đun có thể được ứng dụng rộng rãi trong các hệ thống chiếu sáng tự động ở gia đình, công nghiệp và nông nghiệp, từ bật tắt đèn trong nhà, sân vườn, đến việc điều khiển thiết bị điện trong các dây chuyền sản xuất.

So Sánh Với Các Mô Đun Khác

Module cảm biến ánh sáng XH-M131 là một sản phẩm phổ biến, được thiết kế để phát hiện và điều khiển các thiết bị điện dựa trên cường độ ánh sáng. So với các module cảm biến ánh sáng khác như BH1750, TEMT6000 hoặc quang trở, XH-M131 có những ưu điểm và nhược điểm riêng biệt.

Điểm Mạnh Của XH-M131

  • Điều khiển trực tiếp qua Relay: XH-M131 tích hợp relay, giúp tự động bật/tắt thiết bị điện mà không cần thông qua bộ vi xử lý trung gian. Điều này đơn giản hóa việc sử dụng trong các hệ thống tự động hóa như đèn đường, máy bơm nước, hay quạt thông gió.
  • Cấu tạo dễ sử dụng: Kết cấu đơn giản với quang trở làm cảm biến ánh sáng chính, giúp XH-M131 dễ dàng lắp đặt và sử dụng mà không yêu cầu kiến thức kỹ thuật sâu.
  • Tiết kiệm năng lượng: XH-M131 sử dụng quang trở CDS, loại cảm biến này có đặc tính tiêu thụ điện thấp, giúp tiết kiệm năng lượng khi hoạt động lâu dài.
  • Độ ổn định cao: Với relay có tiếp điểm NO và NC, module có khả năng hoạt động ổn định trong các môi trường khác nhau với dòng tải lên đến 10A.

Nhược Điểm So Với Các Mô Đun Khác

  • Kích thước lớn hơn: XH-M131 có kích thước 53x31x19mm, lớn hơn so với các module khác như BH1750 hoặc TEMT6000, nên không phù hợp với những dự án cần không gian hạn chế.
  • Độ chính xác thấp hơn: So với các cảm biến như BH1750 - có khả năng đo chính xác cường độ ánh sáng với đơn vị lux, XH-M131 chỉ hỗ trợ điều khiển dựa trên mức ánh sáng tổng quát, không có khả năng đo đạc chi tiết.
  • Phụ thuộc vào quang trở: XH-M131 sử dụng quang trở để phát hiện ánh sáng, công nghệ này kém hiệu quả hơn trong điều kiện ánh sáng yếu hoặc thay đổi nhanh chóng so với các cảm biến kỹ thuật số như BH1750 hoặc cảm biến ánh sáng photodiode.

So Sánh Thông Số Kỹ Thuật

Thông Số XH-M131 BH1750 TEMT6000
Điện áp hoạt động 12VDC 3.3V - 5V 3.3V - 5V
Dòng tải relay 10A Không có relay Không có relay
Độ nhạy ánh sáng Quang trở Kỹ thuật số (Lux) Analog (mV)
Kích thước 53x31x19mm 3x2x1.2mm 5x4x3mm

Kết Luận

Module cảm biến ánh sáng XH-M131 là lựa chọn tốt cho các ứng dụng cần điều khiển tự động hóa đơn giản với thiết bị điện có công suất lớn. Tuy nhiên, nếu cần độ chính xác cao hơn trong đo đạc cường độ ánh sáng hoặc không gian lắp đặt hạn chế, các module như BH1750 hoặc TEMT6000 có thể là lựa chọn phù hợp hơn.
