Cảm Biến Ánh Sáng Quang Trở: Giải Pháp Tối Ưu Cho Ứng Dụng Thực Tế

Chủ đề cảm biến ánh sáng quang trở: Cảm biến ánh sáng quang trở là công nghệ quan trọng giúp điều chỉnh ánh sáng tự động trong nhiều ứng dụng khác nhau, từ hệ thống chiếu sáng thông minh đến các thiết bị điện tử gia dụng. Bài viết này sẽ cung cấp cho bạn kiến thức chuyên sâu về nguyên lý hoạt động, ứng dụng thực tế và cách lựa chọn cảm biến phù hợp.

Cảm Biến Ánh Sáng Quang Trở: Nguyên Lý Hoạt Động và Ứng Dụng

Cảm biến ánh sáng quang trở là một thiết bị điện tử sử dụng quang trở (LDR - Light Dependent Resistor) để phát hiện sự thay đổi của cường độ ánh sáng trong môi trường. Đây là một công nghệ phổ biến được ứng dụng rộng rãi trong nhiều lĩnh vực từ công nghiệp đến đời sống hàng ngày.

Nguyên Lý Hoạt Động

Quang trở là một loại điện trở có giá trị thay đổi dựa trên cường độ ánh sáng chiếu vào nó. Nguyên lý hoạt động cơ bản của cảm biến ánh sáng quang trở dựa trên sự biến đổi này:

  • Khi ánh sáng chiếu vào quang trở, điện trở của nó sẽ giảm, cho phép dòng điện chạy qua dễ dàng hơn.
  • Khi ánh sáng giảm hoặc bị che khuất, điện trở tăng lên, làm giảm dòng điện chạy qua.
  • Sự thay đổi này được vi mạch xử lý và chuyển đổi thành tín hiệu điện để điều khiển các thiết bị khác hoặc đo lường cường độ ánh sáng.

Công Thức Toán Học Liên Quan

Giá trị điện áp \(V_{out}\) tại điểm kết nối giữa điện trở cố định \(R_1\) và quang trở \(R_{LDR}\) có thể được tính bằng công thức:

\[
V_{out} = V_{in} \times \frac{R_{LDR}}{R_1 + R_{LDR}}
\]

Trong đó:

  • \(V_{in}\) là điện áp đầu vào của mạch.
  • \(R_1\) là giá trị của điện trở cố định.
  • \(R_{LDR}\) là giá trị điện trở của quang trở tại một cường độ ánh sáng nhất định.

Ứng Dụng Của Cảm Biến Ánh Sáng Quang Trở

Cảm biến ánh sáng quang trở có nhiều ứng dụng trong thực tế, bao gồm:

  1. Hệ thống chiếu sáng tự động: Cảm biến ánh sáng được sử dụng trong các hệ thống chiếu sáng để tự động bật hoặc tắt đèn khi ánh sáng môi trường thay đổi.
  2. Thiết bị điện tử gia dụng: Được tích hợp trong các thiết bị như TV, điện thoại thông minh để điều chỉnh độ sáng màn hình theo ánh sáng xung quanh.
  3. Hệ thống an ninh: Sử dụng cảm biến để phát hiện sự di chuyển hoặc xâm nhập bất hợp pháp, từ đó kích hoạt cảnh báo.
  4. Ứng dụng trong công nghiệp: Được sử dụng trong các quy trình kiểm tra chất lượng, phát hiện khiếm khuyết trên bề mặt sản phẩm.

Ưu Điểm và Nhược Điểm

Ưu điểm:

  • Kích thước nhỏ gọn, dễ tích hợp vào các hệ thống.
  • Độ nhạy cao, dễ điều chỉnh độ nhạy bằng cách thay đổi điện trở.
  • Tiết kiệm năng lượng bằng cách tự động tắt các thiết bị không cần thiết khi ánh sáng yếu.

Nhược điểm:

  • Hiệu suất có thể bị ảnh hưởng bởi nhiệt độ môi trường.
  • Cần phải hiệu chỉnh cẩn thận để đạt được độ chính xác cao trong các ứng dụng yêu cầu.

Kết Luận

Cảm biến ánh sáng quang trở là một giải pháp hiệu quả cho việc phát hiện và điều khiển ánh sáng trong nhiều ứng dụng khác nhau. Với khả năng điều chỉnh linh hoạt và tích hợp dễ dàng, công nghệ này ngày càng được ứng dụng rộng rãi trong đời sống và công nghiệp.

Cảm Biến Ánh Sáng Quang Trở: Nguyên Lý Hoạt Động và Ứng Dụng

1. Giới Thiệu Về Cảm Biến Ánh Sáng Quang Trở

Cảm biến ánh sáng quang trở, còn được gọi là cảm biến LDR (Light Dependent Resistor), là một thiết bị điện tử dùng để phát hiện và đo cường độ ánh sáng. Quang trở là một loại điện trở có khả năng thay đổi giá trị điện trở theo cường độ ánh sáng chiếu vào nó.

Nguyên lý hoạt động của cảm biến ánh sáng quang trở rất đơn giản nhưng hiệu quả. Khi cường độ ánh sáng tăng, điện trở của quang trở giảm xuống, cho phép dòng điện dễ dàng chạy qua. Ngược lại, khi ánh sáng giảm, điện trở tăng lên, hạn chế dòng điện. Sự thay đổi này giúp cảm biến có thể xác định mức độ sáng tối của môi trường xung quanh.

Cảm biến ánh sáng quang trở được ứng dụng rộng rãi trong các lĩnh vực như:

  • Hệ thống chiếu sáng tự động, điều chỉnh độ sáng của đèn theo điều kiện ánh sáng môi trường.
  • Các thiết bị điện tử gia dụng như TV, điện thoại thông minh để điều chỉnh độ sáng màn hình.
  • Ứng dụng trong công nghiệp, giám sát và điều khiển quy trình sản xuất.
  • Hệ thống an ninh, phát hiện sự xâm nhập hoặc thay đổi ánh sáng đột ngột.

Sự đơn giản trong cấu tạo và hoạt động của cảm biến ánh sáng quang trở khiến nó trở thành một giải pháp phổ biến và tiết kiệm chi phí trong nhiều ứng dụng thực tế.

2. Cấu Tạo và Phân Loại Cảm Biến Ánh Sáng

Cảm biến ánh sáng quang trở có cấu tạo đơn giản nhưng hiệu quả, bao gồm các thành phần cơ bản sau:

  • Quang trở (LDR): Đây là thành phần chính của cảm biến, là một loại điện trở nhạy cảm với ánh sáng. Khi ánh sáng chiếu vào, điện trở của nó giảm, và khi ánh sáng giảm, điện trở tăng.
  • Điện trở cố định: Được kết nối với quang trở để tạo thành một mạch phân áp, giúp đo lường sự thay đổi điện áp tương ứng với cường độ ánh sáng.
  • Vỏ bảo vệ: Bảo vệ các thành phần bên trong khỏi tác động của môi trường như bụi, nước hoặc các tác động vật lý.

Dựa trên cấu tạo và ứng dụng, cảm biến ánh sáng quang trở có thể được phân loại như sau:

  1. Quang trở (LDR) truyền thống: Loại cảm biến này đơn giản và thường được sử dụng trong các ứng dụng cơ bản như chiếu sáng tự động và cảm biến an ninh.
  2. Cảm biến quang điện (Photodiode): Sử dụng hiệu ứng quang điện để phát hiện ánh sáng. Khi ánh sáng chiếu vào, photodiode tạo ra dòng điện hoặc điện áp, được sử dụng trong các hệ thống đòi hỏi độ nhạy cao hơn.
  3. Cảm biến quang điện (Phototransistor): Một phiên bản cải tiến của photodiode, có khả năng khuếch đại tín hiệu ánh sáng, được sử dụng trong các ứng dụng yêu cầu tín hiệu mạnh và độ nhạy cao.
  4. Cảm biến quang điện (Photocell): Dựa trên hiệu ứng quang điện trong vật liệu bán dẫn, thường được sử dụng trong các ứng dụng như đo lường cường độ ánh sáng và điều khiển các thiết bị điện tử.

Mỗi loại cảm biến có những đặc điểm riêng biệt và được ứng dụng trong các trường hợp cụ thể tùy thuộc vào yêu cầu về độ nhạy, dải đo và môi trường hoạt động.

3. Ứng Dụng Của Cảm Biến Ánh Sáng Quang Trở

Cảm biến ánh sáng quang trở được ứng dụng rộng rãi trong nhiều lĩnh vực khác nhau nhờ khả năng phát hiện và phản ứng nhanh chóng với sự thay đổi cường độ ánh sáng. Dưới đây là một số ứng dụng phổ biến của cảm biến này:

  • Hệ thống chiếu sáng tự động: Cảm biến quang trở thường được tích hợp trong các hệ thống chiếu sáng đường phố, đèn pha ô tô, hoặc đèn trong nhà để tự động điều chỉnh độ sáng dựa trên ánh sáng môi trường. Khi ánh sáng ban ngày giảm dần, cảm biến sẽ kích hoạt đèn chiếu sáng để đảm bảo an toàn và tiết kiệm năng lượng.
  • Điều khiển thiết bị điện tử: Trong các thiết bị như điện thoại thông minh và máy tính bảng, cảm biến ánh sáng được sử dụng để điều chỉnh độ sáng màn hình tự động, mang lại trải nghiệm người dùng tốt hơn và tiết kiệm pin.
  • Hệ thống an ninh: Cảm biến ánh sáng quang trở cũng được sử dụng trong các hệ thống an ninh để phát hiện sự thay đổi đột ngột của ánh sáng, có thể chỉ ra sự xâm nhập hoặc sự thay đổi trong môi trường được giám sát.
  • Ứng dụng trong công nghiệp: Trong các dây chuyền sản xuất, cảm biến ánh sáng có thể được sử dụng để kiểm tra chất lượng sản phẩm bằng cách phát hiện các khuyết tật trên bề mặt hoặc xác định sự hiện diện của vật liệu.
  • Điều khiển cửa tự động: Các cửa tự động tại siêu thị, trung tâm thương mại sử dụng cảm biến quang trở để phát hiện khi có người đến gần, từ đó tự động mở cửa.
  • Thiết bị gia dụng thông minh: Cảm biến ánh sáng quang trở cũng được sử dụng trong các thiết bị gia dụng như máy điều hòa, hệ thống điều chỉnh ánh sáng trong phòng để tối ưu hóa sự thoải mái và hiệu quả năng lượng.

Với những ứng dụng đa dạng, cảm biến ánh sáng quang trở không chỉ nâng cao sự tiện lợi và an toàn mà còn đóng vai trò quan trọng trong việc tối ưu hóa năng lượng và tài nguyên trong nhiều lĩnh vực khác nhau.

3. Ứng Dụng Của Cảm Biến Ánh Sáng Quang Trở

4. Ưu Điểm và Hạn Chế Của Cảm Biến Ánh Sáng Quang Trở

Cảm biến ánh sáng quang trở là một trong những công nghệ phổ biến nhất trong việc phát hiện và đo lường ánh sáng. Tuy nhiên, như mọi thiết bị công nghệ khác, nó cũng có những ưu điểm và hạn chế nhất định. Dưới đây là một phân tích chi tiết về các ưu điểm và hạn chế của cảm biến này:

  • Ưu Điểm:
    • Giá thành thấp: Cảm biến ánh sáng quang trở có chi phí sản xuất thấp, giúp giảm giá thành sản phẩm cuối cùng. Đây là một lợi thế lớn khi triển khai trên quy mô lớn hoặc trong các thiết bị giá rẻ.
    • Dễ dàng sử dụng: Với cấu tạo đơn giản, cảm biến quang trở dễ dàng tích hợp vào các mạch điện tử khác nhau mà không cần các thiết bị phức tạp hoặc phần mềm điều khiển đặc biệt.
    • Độ nhạy cao: Cảm biến quang trở có khả năng phát hiện các thay đổi nhỏ trong cường độ ánh sáng, giúp tăng độ chính xác trong việc điều khiển các thiết bị dựa trên điều kiện ánh sáng môi trường.
    • Kích thước nhỏ gọn: Với thiết kế nhỏ, cảm biến này có thể dễ dàng được tích hợp vào các thiết bị điện tử mà không chiếm nhiều không gian.
  • Hạn Chế:
    • Độ nhạy bị ảnh hưởng bởi nhiệt độ: Hiệu suất của cảm biến quang trở có thể bị thay đổi theo nhiệt độ môi trường, dẫn đến sai lệch trong các phép đo ánh sáng khi nhiệt độ thay đổi.
    • Phản ứng chậm: So với các loại cảm biến ánh sáng khác như photodiode hoặc phototransistor, cảm biến quang trở có thời gian phản ứng chậm hơn, có thể không phù hợp cho các ứng dụng yêu cầu phản hồi nhanh.
    • Không phù hợp cho các ứng dụng yêu cầu độ chính xác cao: Mặc dù có độ nhạy cao, cảm biến quang trở không phải là lựa chọn tốt nhất cho các ứng dụng đòi hỏi độ chính xác cao hoặc đo lường ánh sáng trong các điều kiện khắc nghiệt.

Tổng kết lại, cảm biến ánh sáng quang trở là một giải pháp hiệu quả và tiết kiệm chi phí cho nhiều ứng dụng khác nhau, nhưng cũng cần xem xét kỹ lưỡng các hạn chế của nó để đảm bảo tính phù hợp với từng ứng dụng cụ thể.

5. Các Vấn Đề Kỹ Thuật Cần Lưu Ý Khi Sử Dụng

Khi sử dụng cảm biến ánh sáng quang trở, cần lưu ý một số vấn đề kỹ thuật để đảm bảo hiệu suất hoạt động tối ưu và tránh các sự cố không mong muốn. Dưới đây là một số điểm quan trọng cần xem xét:

  • Ảnh hưởng của nhiệt độ: Nhiệt độ môi trường có thể ảnh hưởng đáng kể đến độ nhạy của cảm biến quang trở. Nhiệt độ cao có thể làm giảm hiệu suất và độ chính xác của cảm biến, do đó cần lắp đặt trong môi trường có kiểm soát nhiệt độ hoặc sử dụng các biện pháp cách nhiệt phù hợp.
  • Chọn đúng loại quang trở: Có nhiều loại quang trở với các dải độ nhạy khác nhau. Việc chọn đúng loại quang trở phù hợp với yêu cầu cụ thể của ứng dụng sẽ giúp tối ưu hóa hiệu quả hoạt động của cảm biến.
  • Thiết kế mạch phù hợp: Cảm biến ánh sáng quang trở thường hoạt động trong mạch phân áp hoặc mạch cầu Wheatstone. Thiết kế mạch cần đảm bảo rằng sự thay đổi điện trở của quang trở sẽ tạo ra tín hiệu đủ mạnh để xử lý bởi các thiết bị điện tử tiếp theo.
  • Tránh nhiễu điện từ: Quang trở rất nhạy cảm với nhiễu điện từ, có thể làm sai lệch tín hiệu. Cần đảm bảo rằng các dây dẫn và mạch điện được che chắn cẩn thận và không đặt gần các nguồn nhiễu mạnh.
  • Bảo vệ khỏi ánh sáng môi trường: Trong một số ứng dụng, cảm biến có thể bị ảnh hưởng bởi ánh sáng không mong muốn từ môi trường. Cần sử dụng các bộ lọc hoặc vỏ bảo vệ để đảm bảo rằng cảm biến chỉ nhận ánh sáng từ nguồn cần đo lường.
  • Bảo trì và kiểm tra định kỳ: Để đảm bảo cảm biến hoạt động ổn định và chính xác, cần thực hiện bảo trì và kiểm tra định kỳ. Việc này bao gồm vệ sinh bề mặt cảm biến, kiểm tra các kết nối và hiệu chuẩn lại nếu cần thiết.

Việc nắm rõ và xử lý các vấn đề kỹ thuật khi sử dụng cảm biến ánh sáng quang trở sẽ giúp tăng độ bền, độ tin cậy và hiệu quả của hệ thống sử dụng cảm biến này.

6. Hướng Dẫn Lắp Đặt và Sử Dụng Cảm Biến Ánh Sáng Quang Trở

Việc lắp đặt và sử dụng cảm biến ánh sáng quang trở đúng cách sẽ giúp bạn tối ưu hiệu suất hoạt động của thiết bị. Dưới đây là hướng dẫn chi tiết từng bước:

6.1 Hướng Dẫn Lắp Đặt Cơ Bản

  1. Chuẩn Bị Phần Cứng:

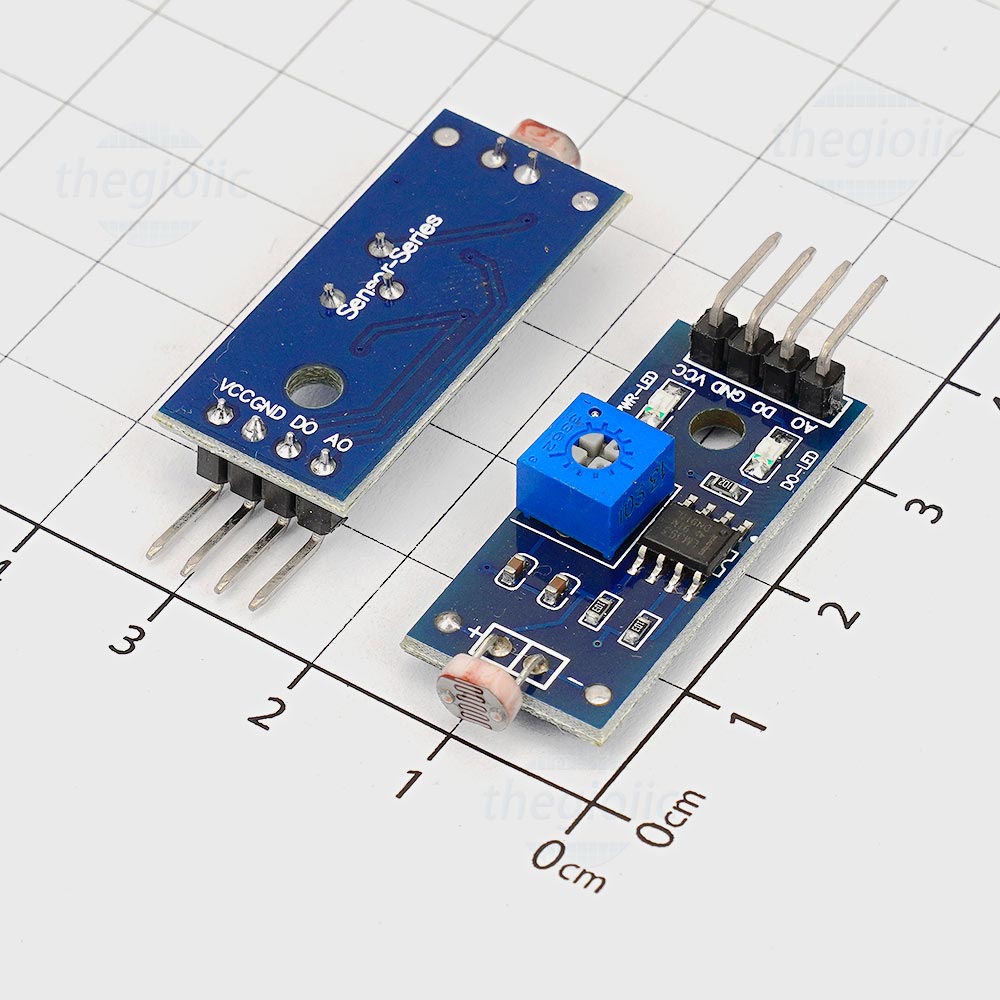

    • Một cảm biến ánh sáng quang trở (ví dụ: MKE-S02, LM393).
    • Mạch điều khiển (như Arduino Uno, Vietduino).
    • Các dây nối cần thiết, nguồn điện 3.3V hoặc 5V tùy theo loại cảm biến.
    • Cáp USB để kết nối mạch điều khiển với máy tính.
  2. Kết Nối Phần Cứng:
    • Kết nối chân nguồn (VCC) của cảm biến với chân 5V trên mạch điều khiển.
    • Kết nối chân GND của cảm biến với chân GND trên mạch điều khiển.
    • Kết nối chân tín hiệu (SIG) của cảm biến với chân analog (A0, A1...) trên mạch điều khiển.
  3. Cài Đặt Phần Mềm:
    • Tải và cài đặt phần mềm Arduino IDE từ trang web chính thức.
    • Kết nối mạch điều khiển với máy tính qua cáp USB và mở Arduino IDE.
    • Chọn đúng loại board và cổng kết nối trong phần mềm Arduino.
  4. Chạy Chương Trình Mẫu:
    • Sử dụng đoạn code mẫu để đọc giá trị ánh sáng từ cảm biến:
    •
            #define SENSOR_PIN A0
            int value;

            void setup() {
              Serial.begin(9600);
            }

            void loop() {
              value = analogRead(SENSOR_PIN);
              Serial.print("Light Intensity: ");
              Serial.println(value);
              delay(500);
            }

    • Nạp chương trình vào mạch điều khiển và mở Serial Monitor để kiểm tra giá trị ánh sáng đo được.

6.2 Các Mẹo Sử Dụng Hiệu Quả

  • Điều Chỉnh Độ Nhạy: Nếu cảm biến quang trở của bạn có chiết áp, hãy điều chỉnh để thay đổi độ nhạy, phù hợp với điều kiện ánh sáng cụ thể của môi trường.
  • Kiểm Tra Định Kỳ: Đảm bảo vệ sinh bề mặt cảm biến thường xuyên để tránh bụi bẩn làm giảm độ chính xác.
  • Tránh Nhiệt Độ Cao: Đặt cảm biến ở những nơi không có nhiệt độ quá cao để tránh làm sai lệch kết quả đo.
  • Sử Dụng Giá Đỡ: Để đảm bảo cảm biến hoạt động ổn định, hãy sử dụng giá đỡ hoặc cố định cảm biến chắc chắn vào vị trí cần đo.
6. Hướng Dẫn Lắp Đặt và Sử Dụng Cảm Biến Ánh Sáng Quang Trở

7. Tìm Hiểu Về Các Nhà Sản Xuất Cảm Biến Ánh Sáng Hàng Đầu

Trên thị trường hiện nay, có nhiều nhà sản xuất cảm biến ánh sáng quang trở với các dòng sản phẩm đa dạng và chất lượng cao. Dưới đây là một số thương hiệu uy tín mà bạn có thể tham khảo khi lựa chọn sản phẩm cảm biến ánh sáng:

7.1 Giới Thiệu Về Các Thương Hiệu Uy Tín

  • Omron: Omron là một thương hiệu nổi tiếng đến từ Nhật Bản với các giải pháp cảm biến công nghiệp, trong đó có cảm biến quang. Sản phẩm của Omron được đánh giá cao về độ bền, độ chính xác và khả năng hoạt động ổn định trong môi trường khắc nghiệt.
  • Panasonic: Panasonic cung cấp các dòng cảm biến ánh sáng đa dạng, phù hợp với nhiều ứng dụng từ công nghiệp đến gia dụng. Các cảm biến của hãng này nổi bật với công nghệ tiên tiến và thiết kế nhỏ gọn.
  • Honeywell: Là một trong những tên tuổi lớn trong ngành công nghiệp tự động hóa, Honeywell cung cấp các loại cảm biến quang có độ tin cậy cao và hiệu suất ổn định. Các sản phẩm của họ thường được sử dụng trong các hệ thống điều khiển tự động và an ninh.
  • Schneider Electric: Schneider nổi bật với các sản phẩm cảm biến quang đáp ứng tốt các yêu cầu về độ chính xác và độ nhạy cao. Hãng cung cấp các giải pháp toàn diện cho ngành công nghiệp và tự động hóa.

7.2 Sản Phẩm Nổi Bật Trên Thị Trường

Hiện nay, một số sản phẩm cảm biến ánh sáng được nhiều người lựa chọn nhờ vào tính năng vượt trội và độ bền cao:

  • Omron E3Z Series: Đây là dòng cảm biến quang phổ biến, có khả năng phát hiện vật thể ở khoảng cách xa với độ chính xác cao. Sản phẩm này thường được sử dụng trong các dây chuyền sản xuất tự động.
  • Panasonic LX Series: Dòng cảm biến này có thiết kế nhỏ gọn, tích hợp nhiều tính năng thông minh như tự động điều chỉnh độ nhạy, phù hợp cho các ứng dụng chiếu sáng tự động trong gia đình và văn phòng.
  • Honeywell HOA Series: Các cảm biến trong dòng này được thiết kế chuyên dụng cho việc phát hiện chuyển động và định vị vật thể, thường được sử dụng trong hệ thống an ninh và điều khiển tự động.
  • Schneider XUB Series: Đây là dòng cảm biến quang hiệu suất cao, đặc biệt phù hợp cho các môi trường công nghiệp khắc nghiệt với khả năng chống chịu tốt trước các yếu tố môi trường như bụi và độ ẩm.
