Hướng dẫn chi tiết Scanning Electron Microscope Tutorial - Khám phá thế giới vi mô với SEM

Kính hiển vi điện tử quét (Scanning Electron Microscope - SEM) là một công cụ quan trọng trong nghiên cứu khoa học, cho phép quan sát các cấu trúc vi mô với độ phân giải cao. Bài viết này sẽ cung cấp cho bạn một hướng dẫn chi tiết về cách sử dụng SEM.

1. Nguyên lý hoạt động của SEM

Kính hiển vi điện tử quét hoạt động bằng cách sử dụng chùm electron để quét bề mặt mẫu vật. Khi các electron va chạm với bề mặt, chúng tạo ra các tín hiệu khác nhau, bao gồm electron thứ cấp, electron tán xạ ngược, và tia X đặc trưng. Các tín hiệu này được thu thập và phân tích để tạo ra hình ảnh có độ phân giải cao của bề mặt mẫu.

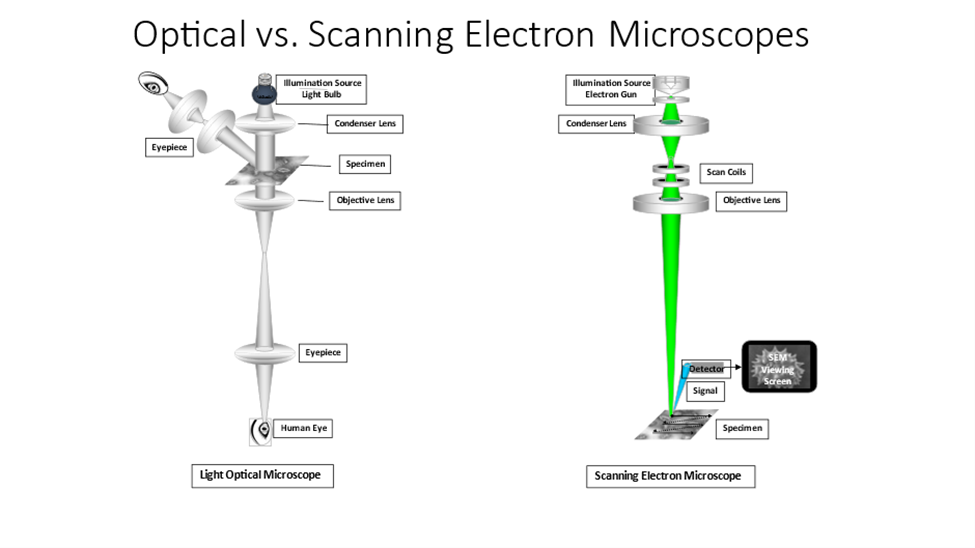

2. Cấu trúc cơ bản của SEM

Một hệ thống SEM bao gồm các thành phần chính sau:

• Súng electron: Nguồn phát electron, thường là súng phát xạ nhiệt hoặc súng phát xạ trường.
• Thấu kính điện tử: Hệ thống thấu kính dùng để hội tụ và điều chỉnh chùm electron.
• Buồng mẫu: Nơi đặt mẫu vật để quét.
• Hệ thống dò tín hiệu: Bao gồm các bộ dò electron thứ cấp và electron tán xạ ngược.
• Màn hình hiển thị: Hiển thị hình ảnh mẫu vật thu được.

3. Quy trình chuẩn bị mẫu

Chuẩn bị mẫu là một bước quan trọng để đảm bảo kết quả quan sát SEM chính xác. Các bước cơ bản bao gồm:

1. Làm sạch mẫu để loại bỏ bụi bẩn và tạp chất.
2. Cố định mẫu lên giá đỡ bằng keo dẫn điện nếu cần thiết.
3. Phủ mẫu bằng lớp mỏng kim loại (thường là vàng hoặc bạch kim) để dẫn điện, giúp cải thiện chất lượng hình ảnh.

4. Điều chỉnh và vận hành SEM

Để vận hành SEM, người dùng cần thực hiện các bước điều chỉnh sau:

1. Điều chỉnh chân không: SEM hoạt động trong môi trường chân không cao để ngăn electron va chạm với các phân tử khí.
2. Điều chỉnh chùm electron: Tinh chỉnh vị trí và độ hội tụ của chùm electron bằng hệ thống thấu kính.
3. Điều chỉnh độ phóng đại: Thay đổi độ phóng đại để quan sát chi tiết cụ thể của mẫu vật.

5. Phân tích kết quả và ứng dụng của SEM

Sau khi thu thập hình ảnh, SEM cung cấp thông tin chi tiết về cấu trúc bề mặt, hình thái học và thành phần hóa học của mẫu vật. Những thông tin này có thể được sử dụng trong nhiều lĩnh vực như:

• Khoa học vật liệu: Nghiên cứu cấu trúc và tính chất vật liệu.
• Sinh học: Quan sát các cấu trúc tế bào và vi sinh vật.
• Công nghệ nano: Phân tích và chế tạo các cấu trúc nano.

Kết luận

Kính hiển vi điện tử quét là một công cụ mạnh mẽ trong nghiên cứu khoa học, cho phép các nhà nghiên cứu khám phá thế giới vi mô với độ chi tiết cao. Hiểu rõ nguyên lý hoạt động, cách sử dụng và quy trình chuẩn bị mẫu là điều cần thiết để khai thác tối đa khả năng của SEM.

Kính hiển vi điện tử quét (Scanning Electron Microscope - SEM) là một công cụ mạnh mẽ được sử dụng để quan sát và phân tích các cấu trúc vi mô trên bề mặt của vật liệu. Với khả năng phóng đại cao và độ phân giải tốt, SEM giúp các nhà khoa học và kỹ sư hiểu rõ hơn về cấu trúc và tính chất của các vật liệu mà họ nghiên cứu.

SEM hoạt động bằng cách sử dụng một chùm electron hẹp quét qua bề mặt mẫu. Các electron này tương tác với các nguyên tử trên bề mặt, tạo ra các tín hiệu như electron thứ cấp và electron tán xạ ngược. Các tín hiệu này sau đó được thu thập và phân tích để tái tạo hình ảnh chi tiết của bề mặt mẫu.

Quá trình này cho phép SEM đạt được độ phóng đại từ vài chục lần đến hàng trăm nghìn lần, giúp quan sát các chi tiết rất nhỏ mà không thể thấy được bằng kính hiển vi quang học thông thường. Nhờ đó, SEM trở thành công cụ không thể thiếu trong nhiều lĩnh vực như:

• Khoa học vật liệu: SEM được sử dụng để nghiên cứu cấu trúc vi mô của kim loại, polymer, gốm sứ, và nhiều vật liệu khác.
• Sinh học: SEM giúp quan sát các tế bào, vi khuẩn và các cấu trúc sinh học khác với độ chi tiết cao.
• Khoa học trái đất: SEM hỗ trợ phân tích các khoáng vật, đất và các mẫu địa chất khác.
• Công nghệ nano: SEM là công cụ quan trọng để chế tạo và kiểm tra các cấu trúc nano.

Kính hiển vi điện tử quét không chỉ mang lại khả năng quan sát mà còn cho phép phân tích thành phần hóa học của mẫu vật thông qua các kỹ thuật đi kèm như phân tích phổ tia X (EDS). Điều này làm cho SEM trở thành một công cụ đa năng trong nghiên cứu và phát triển công nghệ hiện đại.

Kính hiển vi điện tử quét (SEM) hoạt động dựa trên nguyên lý sử dụng một chùm electron để quét qua bề mặt mẫu vật. Quá trình này tạo ra các tín hiệu từ bề mặt mẫu, giúp tái tạo hình ảnh với độ phân giải cao. Dưới đây là các bước cơ bản trong quá trình hoạt động của SEM:

1. Phát xạ electron: SEM sử dụng một súng electron để phát ra các electron. Thông thường, các electron này được tạo ra bằng cách nung nóng dây tóc vonfram (phát xạ nhiệt) hoặc sử dụng điện trường mạnh (phát xạ trường).
2. Hội tụ chùm electron: Chùm electron được hội tụ và điều chỉnh bằng hệ thống thấu kính điện từ để tập trung vào một điểm nhỏ trên bề mặt mẫu vật. Độ hội tụ của chùm electron quyết định độ phân giải của hình ảnh cuối cùng.
3. Quét bề mặt mẫu: Chùm electron hẹp quét qua bề mặt mẫu theo từng điểm. Khi chùm electron va chạm với bề mặt, nó tạo ra các tín hiệu bao gồm electron thứ cấp và electron tán xạ ngược.
4. Thu thập tín hiệu: Các tín hiệu electron thứ cấp và electron tán xạ ngược được thu thập bởi các bộ dò tín hiệu. Mỗi loại tín hiệu cung cấp thông tin khác nhau về bề mặt mẫu:
   • Electron thứ cấp: Thông tin về hình dạng và độ cao của bề mặt.
   • Electron tán xạ ngược: Thông tin về thành phần nguyên tố của mẫu.
5. Hiển thị hình ảnh: Các tín hiệu được chuyển đổi thành hình ảnh bằng cách sử dụng hệ thống xử lý dữ liệu. Hình ảnh này hiển thị chi tiết cấu trúc bề mặt mẫu với độ phân giải cao, giúp người dùng quan sát được các chi tiết vi mô.

Nguyên lý hoạt động của SEM cho phép nó tạo ra hình ảnh với độ phóng đại cao và khả năng phân tích thành phần hóa học của mẫu. Điều này làm cho SEM trở thành một công cụ không thể thiếu trong nghiên cứu khoa học và công nghệ hiện đại.

Kính hiển vi điện tử quét (SEM) có nhiều loại khác nhau, được phát triển để phục vụ các mục đích nghiên cứu và ứng dụng khác nhau. Dưới đây là một số loại SEM phổ biến và đặc điểm của từng loại:

1. Kính hiển vi điện tử quét truyền thống (Conventional SEM):

   Loại SEM này sử dụng một súng electron để phát ra chùm electron, được hội tụ và quét qua bề mặt mẫu. Kính hiển vi điện tử quét truyền thống có khả năng tạo ra hình ảnh với độ phóng đại cao và được sử dụng rộng rãi trong nhiều lĩnh vực như khoa học vật liệu, sinh học, và địa chất.

2. Kính hiển vi điện tử quét phát xạ trường (Field Emission SEM - FESEM):

   FESEM sử dụng nguồn phát electron từ phát xạ trường thay vì phát xạ nhiệt. Điều này giúp FESEM đạt được độ phân giải cao hơn so với SEM truyền thống, đặc biệt là khi quan sát các cấu trúc cực nhỏ. FESEM thường được sử dụng trong các nghiên cứu yêu cầu độ chi tiết cao như công nghệ nano và sinh học.

3. Kính hiển vi điện tử quét môi trường (Environmental SEM - ESEM):

   ESEM cho phép quan sát mẫu vật trong môi trường áp suất thấp hoặc môi trường ẩm, khác với các loại SEM khác yêu cầu mẫu vật phải được giữ trong chân không cao. ESEM rất hữu ích trong việc quan sát các mẫu sinh học sống hoặc các mẫu ẩm mà không cần xử lý mẫu phức tạp.

4. Kính hiển vi điện tử quét ở nhiệt độ thấp (Cryo-SEM):

   Cryo-SEM được thiết kế để quan sát các mẫu vật ở nhiệt độ rất thấp, thường là dưới nhiệt độ đông đặc của nước. Loại SEM này được sử dụng để nghiên cứu các mẫu sinh học nhạy cảm với nhiệt độ hoặc các vật liệu dễ bay hơi mà không làm biến đổi cấu trúc của chúng.

Mỗi loại kính hiển vi điện tử quét có những đặc điểm và ứng dụng riêng, phù hợp với các nhu cầu nghiên cứu cụ thể. Sự phát triển liên tục của công nghệ SEM đã mở ra nhiều cơ hội mới trong nghiên cứu khoa học và ứng dụng công nghệ.

Kính hiển vi điện tử quét (SEM) là một công cụ quan trọng trong nghiên cứu khoa học và công nghệ, mang lại khả năng quan sát và phân tích các cấu trúc vi mô với độ phân giải cao. Dưới đây là những ứng dụng chính của SEM trong các lĩnh vực nghiên cứu khác nhau:

1. Khoa học vật liệu:

   SEM được sử dụng rộng rãi để nghiên cứu và phân tích cấu trúc bề mặt của các vật liệu như kim loại, gốm sứ, polymer, và composite. Nhờ khả năng tạo ra hình ảnh chi tiết, SEM giúp các nhà nghiên cứu hiểu rõ hơn về cấu trúc vi mô, tính chất cơ học, và quá trình phá hủy của vật liệu. Điều này hỗ trợ trong việc cải tiến và phát triển các vật liệu mới với hiệu suất cao hơn.

2. Sinh học và y học:

   Trong lĩnh vực sinh học, SEM được sử dụng để quan sát các tế bào, mô, và các vi sinh vật ở mức độ chi tiết cao. Khả năng quan sát các cấu trúc nhỏ như lông tơ, màng tế bào, và vi khuẩn giúp các nhà nghiên cứu hiểu rõ hơn về chức năng sinh học và quá trình bệnh lý. SEM cũng hỗ trợ trong việc nghiên cứu cấu trúc của các tế bào ung thư, vi khuẩn kháng thuốc, và nhiều vấn đề y học khác.

3. Công nghệ nano:

   Với độ phân giải cao, SEM là công cụ không thể thiếu trong nghiên cứu và phát triển các cấu trúc nano. Nó cho phép quan sát và kiểm tra kích thước, hình dạng, và phân bố của các hạt nano, ống nano, và màng mỏng. Điều này đóng vai trò quan trọng trong việc phát triển các ứng dụng nano như cảm biến, vật liệu dẫn điện, và các thiết bị điện tử.

4. Khoa học trái đất:

   Trong nghiên cứu địa chất, SEM được sử dụng để phân tích cấu trúc vi mô của khoáng vật, đất, và đá. Khả năng phân tích thành phần hóa học của SEM giúp các nhà địa chất xác định thành phần nguyên tố của mẫu vật, từ đó giải mã quá trình hình thành và biến đổi của các loại khoáng sản và địa chất.

5. Nghiên cứu môi trường:

   SEM cũng được ứng dụng trong nghiên cứu môi trường để phân tích các hạt bụi, vi sinh vật trong không khí và nước, cũng như cấu trúc của các vật liệu tái chế. Điều này giúp theo dõi và đánh giá tác động của con người đối với môi trường, từ đó đưa ra các giải pháp bảo vệ và cải thiện chất lượng môi trường.

Những ứng dụng của kính hiển vi điện tử quét trong nghiên cứu không chỉ giới hạn ở các lĩnh vực trên mà còn mở rộng ra nhiều lĩnh vực khác, hỗ trợ cho việc khám phá và phát triển các công nghệ mới. SEM là công cụ không thể thiếu trong kho tàng nghiên cứu khoa học hiện đại.

Chuẩn bị mẫu là một bước quan trọng trong việc sử dụng kính hiển vi điện tử quét (SEM) để đảm bảo hình ảnh thu được có độ phân giải cao và phản ánh chính xác cấu trúc của mẫu vật. Dưới đây là các bước chi tiết trong quy trình chuẩn bị mẫu cho SEM:

1. Vệ sinh mẫu:

   Trước tiên, mẫu cần được làm sạch để loại bỏ bất kỳ chất bẩn, dầu, hoặc tạp chất nào có thể ảnh hưởng đến hình ảnh. Phương pháp làm sạch phổ biến bao gồm rửa mẫu bằng dung môi hữu cơ (như ethanol hoặc acetone) và sử dụng sóng siêu âm để loại bỏ các hạt bụi nhỏ.

2. Gắn mẫu lên đế:

   Mẫu cần được gắn chặt vào đế mẫu để đảm bảo vị trí cố định trong quá trình quan sát. Thông thường, mẫu được gắn bằng keo dẫn điện hoặc băng keo carbon, giúp đảm bảo sự tiếp xúc điện tốt giữa mẫu và đế, từ đó ngăn ngừa sự tích điện trên bề mặt mẫu.

3. Phủ lớp dẫn điện:

   Vì hầu hết các mẫu không dẫn điện, nên cần phủ một lớp dẫn điện mỏng lên bề mặt mẫu để ngăn chặn sự tích điện khi bị chùm electron quét qua. Quá trình phủ thường được thực hiện bằng cách sử dụng máy phun phủ kim loại (như vàng, platinum hoặc carbon). Độ dày của lớp phủ thường rất mỏng, chỉ vài nanomet, để không làm ảnh hưởng đến cấu trúc bề mặt của mẫu.

4. Kiểm tra và điều chỉnh:

   Sau khi chuẩn bị, mẫu cần được kiểm tra dưới kính hiển vi quang học để đảm bảo rằng bề mặt sạch và lớp phủ đều. Nếu cần thiết, có thể thực hiện các điều chỉnh như thêm lớp phủ hoặc làm sạch lại mẫu.

5. Đưa mẫu vào buồng chân không:

   Mẫu sau khi đã chuẩn bị xong sẽ được đặt vào buồng chân không của SEM. Môi trường chân không giúp bảo vệ chùm electron khỏi sự tương tác với không khí và tăng độ chính xác của hình ảnh.

Quy trình chuẩn bị mẫu cho SEM yêu cầu sự tỉ mỉ và cẩn thận trong từng bước để đảm bảo mẫu đạt được điều kiện tốt nhất cho việc quan sát. Điều này giúp thu được các hình ảnh chi tiết và chính xác, hỗ trợ hiệu quả cho các nghiên cứu khoa học.

Kính hiển vi điện tử quét (SEM) là một công cụ mạnh mẽ trong việc quan sát và phân tích cấu trúc vi mô của các vật liệu. Dưới đây là hướng dẫn chi tiết về cách sử dụng SEM một cách hiệu quả, từ khâu chuẩn bị đến quá trình thu thập dữ liệu:

1. Chuẩn bị mẫu:

   Trước khi tiến hành quan sát, mẫu cần được chuẩn bị kỹ lưỡng theo quy trình chuẩn bị mẫu SEM. Điều này bao gồm vệ sinh mẫu, gắn mẫu lên đế, phủ lớp dẫn điện, và kiểm tra mẫu trước khi đưa vào buồng chân không.

2. Khởi động SEM:
   • Đảm bảo SEM đã được kết nối với nguồn điện và tất cả các thiết bị liên quan đều hoạt động bình thường.
   • Mở hệ thống chân không và chờ cho đến khi buồng đạt được áp suất cần thiết để ngăn ngừa sự tương tác của chùm electron với không khí.
   • Bật nguồn cho các bộ phận khác nhau của SEM, bao gồm súng electron và hệ thống quét.
3. Đặt mẫu vào buồng SEM:
   • Mở buồng SEM và cẩn thận đặt mẫu vào vị trí trên bàn mẫu. Đảm bảo mẫu được gắn chắc chắn và đúng vị trí.
   • Đóng buồng lại và bắt đầu quá trình bơm chân không để đảm bảo môi trường quan sát tốt nhất.
4. Cài đặt thông số quét:
   • Chọn điện áp gia tốc phù hợp cho chùm electron, thường từ 1kV đến 30kV tùy thuộc vào loại mẫu và yêu cầu quan sát.
   • Điều chỉnh kích thước lỗ khẩu độ để kiểm soát cường độ chùm electron và độ phân giải hình ảnh.
   • Thiết lập tốc độ quét phù hợp để cân bằng giữa độ phân giải và thời gian quét.
5. Thu thập hình ảnh:

   Bắt đầu quá trình quét bề mặt mẫu bằng chùm electron. Hình ảnh sẽ được tạo ra dựa trên tín hiệu electron thứ cấp hoặc phản xạ từ bề mặt mẫu.

   • Điều chỉnh độ phóng đại để quan sát chi tiết hoặc toàn cảnh của mẫu.
   • Dùng các công cụ đo lường trên phần mềm SEM để phân tích kích thước, hình dạng, và các đặc tính khác của mẫu.
   • Lưu lại hình ảnh chất lượng cao và các dữ liệu liên quan để phục vụ cho việc phân tích sau này.
6. Kết thúc quá trình và bảo quản SEM:
   • Khi đã hoàn tất quá trình quét, giảm dần điện áp gia tốc và tắt nguồn súng electron.
   • Đưa mẫu ra khỏi buồng và thực hiện vệ sinh nếu cần thiết.
   • Đảm bảo rằng buồng SEM được để ở trạng thái chân không tốt hoặc theo hướng dẫn của nhà sản xuất.

Việc sử dụng SEM yêu cầu sự tỉ mỉ và hiểu biết sâu sắc về quy trình vận hành. Tuy nhiên, khi được sử dụng đúng cách, SEM có thể mang lại những hình ảnh và dữ liệu chi tiết, hỗ trợ đắc lực cho công việc nghiên cứu và phân tích khoa học.

Để sử dụng kính hiển vi điện tử quét (SEM) một cách hiệu quả, bạn cần tuân thủ một số kinh nghiệm và mẹo quan trọng nhằm tối ưu hóa chất lượng hình ảnh và kết quả phân tích. Dưới đây là các bước chi tiết giúp bạn khai thác tối đa khả năng của SEM:

1. Chuẩn bị mẫu đúng cách

• Làm sạch mẫu: Trước khi đưa vào SEM, mẫu cần được làm sạch kỹ lưỡng để loại bỏ các tạp chất có thể gây nhiễu hình ảnh. Bạn nên sử dụng các phương pháp như siêu âm hoặc rửa bằng dung dịch thích hợp.
• Phủ lớp dẫn điện: Mẫu không dẫn điện cần được phủ một lớp kim loại mỏng (ví dụ: vàng hoặc bạch kim) để tránh hiện tượng tích điện, giúp cải thiện độ phân giải hình ảnh.
• Cố định mẫu chắc chắn: Mẫu phải được gắn chặt trên giá đỡ để tránh bị di chuyển trong quá trình quét, đảm bảo chất lượng ảnh không bị mờ.

2. Điều chỉnh thiết lập SEM phù hợp

• Chọn chế độ điện áp phù hợp: Tùy vào mẫu và mục đích quan sát, bạn cần điều chỉnh điện áp tăng tốc của chùm tia điện tử (thường từ 1kV đến 30kV). Điện áp cao giúp cải thiện độ phân giải nhưng có thể làm hỏng mẫu mỏng.
• Điều chỉnh khoảng cách làm việc: Khoảng cách từ mẫu đến đầu dò cần được tối ưu hóa để đạt được độ phân giải mong muốn. Thông thường, khoảng cách nhỏ hơn sẽ giúp tăng độ phân giải hình ảnh.
• Sử dụng bộ lọc và chế độ quét: Áp dụng các bộ lọc và chọn chế độ quét phù hợp để giảm nhiễu và cải thiện độ tương phản của hình ảnh.

3. Phân tích và xử lý hình ảnh

• Phân tích hình ảnh: Sau khi thu được hình ảnh, bạn cần sử dụng phần mềm phân tích để xác định cấu trúc, thành phần và các tính chất vật lý của mẫu. Sử dụng các công cụ như EDS (phân tích phổ tán xạ năng lượng tia X) để có thêm thông tin về nguyên tố.
• Xử lý hậu kỳ: Sử dụng các phần mềm chuyên dụng để xử lý hậu kỳ hình ảnh như tăng cường độ tương phản, làm mịn bề mặt hoặc loại bỏ các điểm nhiễu để có được kết quả hình ảnh tốt nhất.

4. Mẹo tránh các lỗi phổ biến

• Tránh nhiễu điện: Đảm bảo hệ thống SEM được đặt trong môi trường ổn định, tránh các nguồn nhiễu điện từ mạnh. Điều này giúp giảm thiểu nhiễu trong quá trình quét hình ảnh.
• Bảo trì thiết bị thường xuyên: Kiểm tra và bảo trì định kỳ các bộ phận của SEM như cột điện tử, đầu dò, và hệ thống chân không để đảm bảo thiết bị hoạt động ổn định và chính xác.
• Đào tạo kỹ thuật viên: Đảm bảo người vận hành SEM được đào tạo đầy đủ và hiểu rõ các nguyên lý hoạt động của thiết bị cũng như các kỹ thuật chuẩn bị mẫu và phân tích.

Với những kinh nghiệm và mẹo trên, bạn sẽ có thể sử dụng SEM một cách hiệu quả, mang lại những kết quả phân tích chính xác và chất lượng cao.

Trong những năm gần đây, công nghệ kính hiển vi điện tử quét (SEM) đã có những bước tiến vượt bậc, đặc biệt là trong việc nâng cao độ phân giải, cải thiện tính linh hoạt và tối ưu hóa quy trình phân tích. Dưới đây là một số tiến bộ nổi bật:

1. Phát triển SEM với độ phân giải cao

Những mẫu SEM mới nhất, như Quattro ESEM, đã đạt được độ phân giải dưới 1 nm, cho phép quan sát các chi tiết cấu trúc siêu nhỏ một cách rõ ràng hơn. Đặc biệt, các kỹ thuật như ChemiSEM đã được tích hợp, cho phép tạo ra hình ảnh SEM màu hóa dựa trên phân tích phổ tia X, giúp tăng cường khả năng phân tích định lượng trực tiếp trên mẫu.

2. Tích hợp SEM với các kỹ thuật phân tích khác

Sự kết hợp SEM với các kỹ thuật khác như Focused Ion Beam (FIB) đã tạo ra các hệ thống FIB-SEM có khả năng xử lý và phân tích mẫu ở cấp độ nano một cách hiệu quả. Các hệ thống này không chỉ giúp cắt lát mẫu với độ chính xác cao mà còn cung cấp dữ liệu hình ảnh đồng thời từ SEM và FIB, từ đó hỗ trợ trong nghiên cứu vật liệu và phân tích lỗi trong công nghiệp bán dẫn.

3. Tự động hóa và tăng cường hiệu quả phân tích

Các phần mềm tự động hóa như AutoScript 4 và Maps Software đã được phát triển để tối ưu hóa quy trình vận hành SEM. Chúng giúp giảm thiểu thời gian chuẩn bị mẫu, tăng cường khả năng lập bản đồ lớn và quản lý lưới cho các thí nghiệm in situ, từ đó nâng cao năng suất và độ chính xác trong nghiên cứu.

4. Khả năng quan sát động trong môi trường tự nhiên

Một trong những bước tiến đáng chú ý là khả năng quan sát các mẫu trong điều kiện tự nhiên nhờ chế độ Environmental SEM (ESEM). Công nghệ này cho phép phân tích các mẫu nhạy cảm với môi trường như sinh học hoặc vật liệu ướt mà không cần chuẩn bị mẫu phức tạp, duy trì được đặc tính gốc của mẫu trong suốt quá trình quan sát.

5. Ứng dụng trong nghiên cứu bán dẫn và vật liệu tiên tiến

Các hệ thống SEM mới đã trở thành công cụ không thể thiếu trong nghiên cứu và phát triển các thiết bị bán dẫn thế hệ mới. Khả năng phân tích chính xác và chi tiết ở mức độ nano giúp các nhà khoa học kiểm soát và tối ưu hóa các tính chất vật liệu, từ đó tạo ra các sản phẩm có hiệu suất cao và độ bền tốt hơn.
