Scanning Electron Microscope Range: Khám Phá Dải Đo Của Kính Hiển Vi Điện Tử Quét

Kính hiển vi điện tử quét (Scanning Electron Microscope - SEM) là một thiết bị khoa học có khả năng phân tích và quan sát cấu trúc bề mặt của mẫu vật ở cấp độ nanomet. SEM hoạt động dựa trên nguyên lý sử dụng chùm electron để quét qua mẫu vật, từ đó tạo ra hình ảnh có độ phân giải cao. Độ phóng đại của SEM có thể đạt đến mức từ vài nghìn lần đến hàng trăm nghìn lần, tùy thuộc vào cấu hình và mục đích sử dụng.

Phạm Vi Dải Đo Của SEM

SEM được sử dụng rộng rãi trong các ngành khoa học vật liệu, sinh học, hóa học, và công nghệ nano. Các thông số kỹ thuật quan trọng của SEM bao gồm:

• Độ phân giải: Thường nằm trong khoảng từ 1 đến 10 nanomet (nm), cho phép quan sát chi tiết các cấu trúc cực nhỏ trên bề mặt mẫu vật.
• Độ phóng đại: SEM có thể phóng đại từ vài trăm lần đến hơn 300,000 lần, giúp quan sát chi tiết ở mức độ cao.
• Dải điện áp: Dải điện áp gia tốc của SEM thường từ 0,1 đến 30 kV, ảnh hưởng đến độ sâu tiêu cự và độ tương phản của hình ảnh.
• Khả năng phân tích thành phần hóa học: Nhiều loại SEM được trang bị hệ thống phân tích EDX (Energy Dispersive X-ray Spectroscopy), cho phép xác định thành phần hóa học của mẫu vật với độ chính xác cao.

Ứng Dụng Của SEM

SEM được ứng dụng trong nhiều lĩnh vực như:

1. Vật liệu học: Phân tích và xác định cấu trúc, tính chất bề mặt của vật liệu như kim loại, gốm sứ, và composite.
2. Sinh học: Quan sát chi tiết cấu trúc tế bào, mô và các thành phần sinh học khác.
3. Công nghệ nano: Kiểm tra và phân tích các hạt nano, bề mặt vi cấu trúc, và các thiết bị nano.
4. Điện tử và bán dẫn: Phân tích cấu trúc và khuyết tật của vi mạch, bán dẫn và các thành phần điện tử.

Kết Luận

Kính hiển vi điện tử quét (SEM) là một công cụ không thể thiếu trong nghiên cứu khoa học hiện đại, đặc biệt là trong việc phân tích các cấu trúc siêu nhỏ với độ chính xác cao. Dải đo và khả năng phân tích của SEM mang lại những ứng dụng quan trọng trong nhiều lĩnh vực, đóng góp lớn vào sự phát triển của khoa học và công nghệ.

Kính hiển vi điện tử quét (Scanning Electron Microscope - SEM) là một loại kính hiển vi sử dụng chùm electron để quét qua bề mặt của mẫu vật, tạo ra hình ảnh có độ phân giải cao của cấu trúc bề mặt. Đây là công cụ quan trọng trong nghiên cứu khoa học và công nghệ hiện đại.

• Nguyên lý hoạt động: SEM hoạt động bằng cách phát ra chùm electron với năng lượng cao hướng vào bề mặt mẫu vật. Khi các electron tương tác với mẫu vật, chúng tạo ra các tín hiệu khác nhau như electron thứ cấp, electron phản xạ và tia X, từ đó giúp xây dựng hình ảnh chi tiết của bề mặt mẫu vật.
• Cấu trúc của SEM: SEM bao gồm nhiều thành phần chính như nguồn phát electron, hệ thống thấu kính điện từ, buồng mẫu, và các bộ phận dò tìm tín hiệu. Hệ thống này giúp điều khiển chùm electron và thu thập thông tin hình ảnh với độ phân giải cao.
• Độ phân giải và độ phóng đại: SEM có khả năng phóng đại từ vài trăm đến hơn 300,000 lần và có độ phân giải từ 1 đến 10 nanomet (nm), cho phép quan sát chi tiết các cấu trúc siêu nhỏ.
• Ứng dụng: SEM được sử dụng rộng rãi trong các lĩnh vực như vật liệu học, sinh học, điện tử và công nghệ nano. Nó giúp phân tích và xác định tính chất bề mặt của các vật liệu, quan sát các cấu trúc tế bào, và kiểm tra vi mạch bán dẫn.

SEM không chỉ là một công cụ quan sát, mà còn là một thiết bị phân tích mạnh mẽ, cung cấp các thông tin chi tiết về cấu trúc và thành phần hóa học của mẫu vật, giúp thúc đẩy nhiều lĩnh vực nghiên cứu và phát triển.

Dải đo của kính hiển vi điện tử quét (SEM) là một trong những thông số quan trọng, ảnh hưởng đến khả năng phân tích và quan sát của thiết bị. Dải đo bao gồm các yếu tố như độ phân giải, độ phóng đại, và dải điện áp gia tốc, mỗi yếu tố đóng vai trò quan trọng trong việc tối ưu hóa hình ảnh và dữ liệu thu được từ mẫu vật.

• Độ phân giải: Độ phân giải của SEM có thể đạt tới 1-10 nanomet (\(nm\)), cho phép quan sát các chi tiết rất nhỏ trên bề mặt mẫu vật. Điều này đặc biệt quan trọng khi nghiên cứu các vật liệu nano hoặc các cấu trúc vi mô.
• Độ phóng đại: SEM có khả năng phóng đại từ 10 lần đến hơn 300,000 lần. Dải phóng đại rộng này cho phép người dùng quan sát mẫu vật ở nhiều cấp độ khác nhau, từ toàn bộ cấu trúc đến các chi tiết nhỏ nhất.
• Dải điện áp gia tốc: Dải điện áp gia tốc của SEM thường dao động từ 0,1 đến 30 kilovolt (\(kV\)). Điện áp này ảnh hưởng đến độ sâu tiêu cự và độ tương phản của hình ảnh. Điện áp thấp thích hợp cho việc quan sát mẫu vật sinh học hoặc vật liệu nhạy cảm, trong khi điện áp cao hơn giúp cải thiện độ phân giải khi quan sát các vật liệu cứng.
• Độ sâu tiêu cự: SEM có độ sâu tiêu cự lớn hơn so với các loại kính hiển vi quang học, cho phép nó tạo ra hình ảnh ba chiều của bề mặt mẫu vật. Điều này rất hữu ích trong việc phân tích cấu trúc bề mặt phức tạp.
• Khả năng phân tích thành phần hóa học: SEM có thể được kết hợp với các thiết bị phân tích như EDX (Energy Dispersive X-ray Spectroscopy), giúp xác định thành phần hóa học của mẫu vật. Điều này rất hữu ích trong việc nghiên cứu và phân tích các vật liệu đa thành phần.

Dải đo của SEM làm cho nó trở thành một công cụ mạnh mẽ trong nhiều lĩnh vực khoa học, từ nghiên cứu vật liệu, sinh học đến điện tử và công nghệ nano. Khả năng điều chỉnh linh hoạt các thông số như độ phân giải, độ phóng đại và điện áp gia tốc cho phép SEM đáp ứng nhu cầu của các ứng dụng phân tích phức tạp.

Kính hiển vi điện tử quét (SEM) là một công cụ quan trọng trong nhiều lĩnh vực khoa học, nhờ khả năng quan sát chi tiết bề mặt của các mẫu vật với độ phân giải cao. Dưới đây là các ứng dụng chính của SEM trong các lĩnh vực khoa học khác nhau.

• Vật liệu học: Trong vật liệu học, SEM được sử dụng để phân tích cấu trúc vi mô của các vật liệu như kim loại, gốm sứ, polyme và composite. SEM giúp các nhà khoa học quan sát các khuyết tật bề mặt, hạt cấu tạo và các vùng pha khác nhau, từ đó tối ưu hóa tính chất cơ học, điện và nhiệt của vật liệu.
• Sinh học: SEM là công cụ mạnh mẽ để nghiên cứu cấu trúc tế bào, vi khuẩn, virus và các mô sinh học. Nhờ khả năng phóng đại cao và độ phân giải nanomet, SEM cho phép quan sát các chi tiết tế bào và tổ chức mô, giúp hiểu rõ hơn về cấu trúc và chức năng của các thành phần sinh học.
• Công nghệ nano: Trong công nghệ nano, SEM đóng vai trò quan trọng trong việc kiểm tra và phân tích các hạt nano, màng mỏng và các cấu trúc nano khác. SEM giúp xác định kích thước, hình dạng và sự phân bố của các hạt nano, hỗ trợ trong việc thiết kế và tối ưu hóa các sản phẩm công nghệ tiên tiến.
• Điện tử và bán dẫn: SEM được sử dụng rộng rãi trong ngành điện tử để phân tích các vi mạch và bán dẫn. SEM giúp kiểm tra chất lượng sản phẩm, phát hiện các khuyết tật vi mô và kiểm soát quá trình sản xuất. Ngoài ra, nó còn hỗ trợ trong việc nghiên cứu và phát triển các thiết bị điện tử mới với độ tin cậy cao.
• Khoa học môi trường: SEM được sử dụng trong phân tích các hạt bụi, tro, và các mẫu đất để nghiên cứu ô nhiễm môi trường và sự biến đổi khí hậu. Khả năng xác định thành phần hóa học và quan sát chi tiết bề mặt giúp SEM đóng góp vào việc giải quyết các vấn đề môi trường toàn cầu.

Nhờ những ứng dụng rộng rãi và tính linh hoạt trong nghiên cứu, SEM đã trở thành một thiết bị không thể thiếu trong nhiều lĩnh vực khoa học. Khả năng cung cấp hình ảnh chi tiết và phân tích chuyên sâu giúp các nhà nghiên cứu giải quyết những thách thức trong khoa học và công nghệ hiện đại.

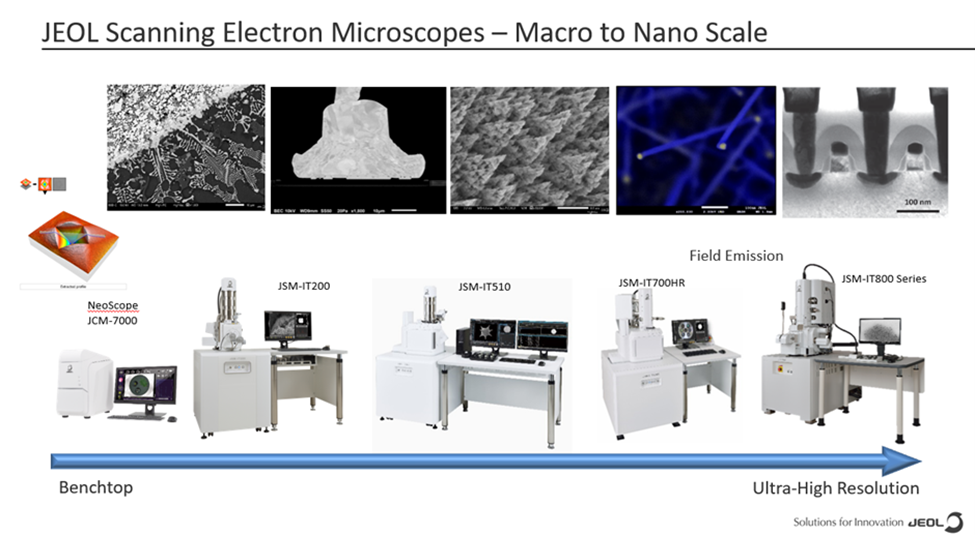

Kính hiển vi điện tử quét (SEM) có nhiều loại khác nhau, mỗi loại được thiết kế để đáp ứng các yêu cầu nghiên cứu và phân tích cụ thể. Dưới đây là một số loại SEM phổ biến trên thị trường, cùng với các đặc điểm chính của chúng.

• SEM truyền thống: Đây là loại SEM cơ bản nhất, sử dụng chùm electron với điện áp cao để quét bề mặt mẫu vật. SEM truyền thống có độ phân giải tốt và khả năng phóng đại cao, phù hợp cho nhiều ứng dụng trong vật liệu học, sinh học và khoa học môi trường.
• SEM chân không thấp (Low Vacuum SEM): SEM chân không thấp được thiết kế để nghiên cứu các mẫu vật nhạy cảm với chân không cao hoặc cần quan sát ở điều kiện gần tự nhiên. Loại SEM này cho phép quan sát các mẫu không dẫn điện mà không cần phủ lớp dẫn điện lên bề mặt mẫu, đồng thời giữ nguyên trạng thái của mẫu vật trong suốt quá trình quan sát.
• SEM phát xạ trường (Field Emission SEM - FE-SEM): FE-SEM sử dụng nguồn phát electron trường (Field Emission Gun - FEG) để tạo ra chùm electron với độ sáng cao và kích thước điểm nhỏ. Điều này mang lại độ phân giải cao hơn so với SEM truyền thống, cho phép quan sát chi tiết các cấu trúc ở kích thước nano. FE-SEM là lựa chọn hàng đầu trong nghiên cứu công nghệ nano và phân tích vi mô.
• SEM với phân tích EDX (Energy Dispersive X-ray Spectroscopy): Loại SEM này được tích hợp thêm thiết bị phân tích phổ tán xạ năng lượng tia X (EDX), cho phép xác định thành phần hóa học của mẫu vật. Đây là công cụ mạnh mẽ trong nghiên cứu vật liệu, giúp phân tích cấu trúc hóa học và phát hiện các nguyên tố có mặt trên bề mặt mẫu.
• SEM với khả năng làm mát mẫu (Cryo-SEM): Cryo-SEM là loại SEM đặc biệt cho phép quan sát các mẫu sinh học và các vật liệu mềm ở nhiệt độ rất thấp, thường là dưới -100°C. Kỹ thuật này giúp bảo tồn cấu trúc tự nhiên của mẫu vật trong suốt quá trình quan sát, làm cho nó trở nên lý tưởng trong nghiên cứu sinh học và vật liệu hữu cơ.

Các loại SEM này cung cấp nhiều tùy chọn cho các nhà nghiên cứu và kỹ sư, giúp họ lựa chọn thiết bị phù hợp nhất với nhu cầu của mình. Sự đa dạng trong các loại SEM trên thị trường giúp đáp ứng tốt hơn các yêu cầu ngày càng cao trong nghiên cứu khoa học và công nghệ.

Kính hiển vi điện tử quét (SEM) là một công cụ quan trọng trong nghiên cứu khoa học, mang lại nhiều lợi ích vượt trội nhưng cũng tồn tại một số hạn chế. Dưới đây là những lợi ích và hạn chế chính của việc sử dụng SEM.

• Lợi ích của SEM:
• Độ phân giải cao: SEM cung cấp hình ảnh có độ phân giải rất cao, từ 1 đến 10 nanomet (\(nm\)), cho phép quan sát chi tiết các cấu trúc nhỏ không thể nhìn thấy bằng kính hiển vi quang học truyền thống.
• Độ sâu trường ảnh lớn: SEM có độ sâu trường ảnh lớn, tạo ra các hình ảnh ba chiều chi tiết của bề mặt mẫu vật. Điều này đặc biệt hữu ích trong việc phân tích cấu trúc bề mặt phức tạp.
• Khả năng phân tích đa dạng: SEM có thể kết hợp với các kỹ thuật phân tích khác như phổ tán xạ năng lượng tia X (EDX) để xác định thành phần hóa học của mẫu vật. Điều này giúp SEM trở thành một công cụ phân tích mạnh mẽ trong nhiều lĩnh vực khoa học.
• Ứng dụng đa ngành: SEM được sử dụng rộng rãi trong các lĩnh vực như vật liệu học, sinh học, công nghệ nano, và điện tử. Khả năng ứng dụng đa dạng giúp SEM trở thành thiết bị không thể thiếu trong nghiên cứu và phát triển công nghệ.
• Hạn chế của SEM:
• Chi phí cao: SEM là một thiết bị phức tạp và đắt đỏ, không chỉ về chi phí mua sắm ban đầu mà còn về chi phí vận hành và bảo dưỡng.
• Yêu cầu về điều kiện mẫu vật: Mẫu vật sử dụng trong SEM phải dẫn điện hoặc được phủ một lớp dẫn điện, điều này có thể làm thay đổi trạng thái ban đầu của mẫu vật, đặc biệt là với các mẫu sinh học.
• Yêu cầu môi trường chân không: SEM hoạt động trong môi trường chân không cao, điều này hạn chế việc nghiên cứu các mẫu vật có chứa nước hoặc các chất dễ bay hơi. Một số loại SEM đã cải thiện điều này, nhưng vẫn còn nhiều hạn chế.
• Khả năng phân tích hạn chế: Mặc dù SEM có thể phân tích cấu trúc bề mặt rất tốt, nhưng nó không thể cung cấp thông tin về cấu trúc bên trong của mẫu vật mà không cần cắt mẫu, điều này giới hạn trong một số nghiên cứu nhất định.

Dù tồn tại một số hạn chế, lợi ích của SEM vẫn vượt trội, làm cho nó trở thành một công cụ không thể thiếu trong nghiên cứu khoa học. Khả năng cung cấp hình ảnh chi tiết và đa dạng hóa các ứng dụng làm cho SEM trở thành thiết bị lý tưởng trong nhiều lĩnh vực công nghệ và khoa học hiện đại.

Thị trường kính hiển vi điện tử quét (SEM) tại Việt Nam ngày càng phát triển, với sự góp mặt của nhiều nhà cung cấp uy tín. Dưới đây là danh sách các nhà cung cấp SEM hàng đầu tại Việt Nam, cung cấp các sản phẩm và dịch vụ chất lượng cao, đáp ứng nhu cầu đa dạng của các phòng thí nghiệm và tổ chức nghiên cứu.

• Hitachi High-Tech

Hitachi High-Tech là một trong những thương hiệu hàng đầu cung cấp các dòng SEM chất lượng cao tại Việt Nam. Hãng này nổi tiếng với các sản phẩm có độ bền cao, độ phân giải tốt và được trang bị nhiều tính năng tiên tiến. Các dòng SEM của Hitachi được sử dụng rộng rãi trong các lĩnh vực như điện tử, vật liệu học và sinh học.

• JEOL Vietnam

JEOL là nhà cung cấp SEM hàng đầu với nhiều năm kinh nghiệm trong việc cung cấp các thiết bị khoa học tại Việt Nam. JEOL cung cấp các dòng SEM với độ phân giải từ trung bình đến cao, phục vụ cho nhiều mục đích nghiên cứu khác nhau, từ phân tích vật liệu đến sinh học và công nghệ nano.

• Thermo Fisher Scientific

Thermo Fisher Scientific là một thương hiệu quốc tế cung cấp các thiết bị SEM tiên tiến tại Việt Nam. Với các dòng SEM như Phenom và Helios, Thermo Fisher đáp ứng nhu cầu của các phòng thí nghiệm cần các giải pháp SEM linh hoạt, dễ sử dụng và hiệu suất cao.

• Zeiss Vietnam

Zeiss nổi tiếng với các sản phẩm kính hiển vi chất lượng cao, bao gồm cả các dòng SEM. Zeiss Vietnam cung cấp các thiết bị SEM với khả năng phân tích hình ảnh vượt trội, được sử dụng rộng rãi trong các ngành công nghiệp và nghiên cứu khoa học.

• Horiba Vietnam

Horiba là một thương hiệu đa quốc gia có mặt tại Việt Nam, cung cấp các thiết bị SEM chất lượng cao. Horiba Vietnam tập trung vào việc cung cấp các giải pháp phân tích toàn diện, với các dòng SEM phù hợp cho nhiều ứng dụng khoa học và công nghệ.

Những nhà cung cấp này không chỉ cung cấp các thiết bị SEM tiên tiến mà còn hỗ trợ kỹ thuật và dịch vụ sau bán hàng chất lượng cao, giúp các nhà nghiên cứu và kỹ sư tại Việt Nam tiếp cận với các công nghệ hiện đại nhất. Việc chọn đúng nhà cung cấp là bước quan trọng để đảm bảo sự thành công của các dự án nghiên cứu và ứng dụng khoa học.
