Scanning Electron Microscope Ray Diagram: Tìm Hiểu Sâu Về Sơ Đồ Tia Trong Kính Hiển Vi Điện Tử Quét

Kính hiển vi điện tử quét (SEM) là một thiết bị khoa học tiên tiến dùng để phân tích cấu trúc bề mặt của các mẫu vật bằng cách sử dụng chùm tia electron. Dưới đây là một tổng hợp chi tiết về sơ đồ tia trong SEM và các yếu tố liên quan.

Cấu trúc và Nguyên lý Hoạt động

Kính hiển vi điện tử quét hoạt động bằng cách phát ra một chùm tia electron hẹp từ súng electron. Chùm tia này được tăng tốc và hội tụ qua một hệ thống thấu kính từ trường để tạo ra một điểm nhỏ trên bề mặt mẫu vật. Tương tác giữa chùm tia electron và mẫu vật tạo ra các tín hiệu khác nhau, từ đó hình ảnh bề mặt được xây dựng.

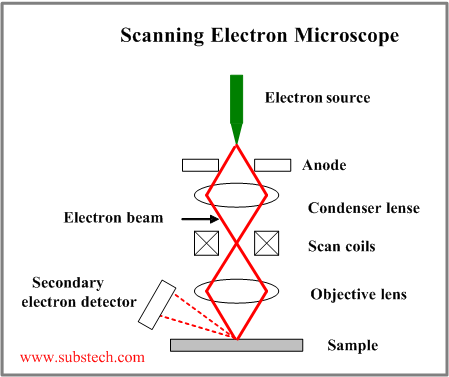

Sơ Đồ Tia Electron

Sơ đồ tia electron trong SEM bao gồm các thành phần chính sau:

• Súng Electron: Nguồn phát ra các electron, thường được gia tốc bằng điện thế cao.
• Thấu Kính Từ Trường: Được sử dụng để hội tụ chùm tia electron vào một điểm nhỏ trên mẫu vật.
• Bộ Tách Chùm: Giúp điều chỉnh hướng của chùm tia electron để đảm bảo chúng quét qua bề mặt mẫu một cách chính xác.
• Bề Mặt Mẫu: Tương tác với chùm tia electron, tạo ra các tín hiệu như electron thứ cấp, electron tán xạ ngược, tia X đặc trưng, v.v.
• Detectors: Bộ phận thu nhận các tín hiệu phản hồi từ mẫu để tạo ra hình ảnh hoặc phổ phân tích.

Các Tín Hiệu Tạo Ra

Trong quá trình quét, nhiều loại tín hiệu có thể được tạo ra:

• Electron Thứ Cấp: Được sử dụng phổ biến nhất để tạo ra hình ảnh có độ phân giải cao về bề mặt mẫu.
• Electron Tán Xạ Ngược: Cung cấp thông tin về thành phần nguyên tố và tương phản hình ảnh dựa trên số nguyên tử.
• Tia X Đặc Trưng: Được sử dụng trong phân tích thành phần hóa học (phổ EDX).

Ứng Dụng của SEM

SEM được sử dụng rộng rãi trong nhiều lĩnh vực khoa học và công nghệ như:

• Khoa học Vật liệu: Phân tích cấu trúc và tính chất bề mặt của vật liệu.
• Sinh học: Quan sát cấu trúc tế bào và vi sinh vật ở mức độ phân tử.
• Khoa học Địa chất: Nghiên cứu các khoáng vật và cấu trúc đá.
• Công nghiệp Bán dẫn: Kiểm tra và phân tích lỗi trong vi mạch điện tử.

Hệ Thống TESCAN SEM

TESCAN là một trong những nhà cung cấp hàng đầu về các hệ thống SEM với nhiều sản phẩm tiên tiến như TESCAN VEGA, TESCAN MIRA, TESCAN CLARA. Các hệ thống này cung cấp giải pháp toàn diện cho các nghiên cứu trong khoa học vật liệu, sinh học, và nhiều lĩnh vực khác.

Kết Luận

Sơ đồ tia trong kính hiển vi điện tử quét là một phần quan trọng giúp hiểu rõ hơn về nguyên lý hoạt động và các ứng dụng đa dạng của thiết bị này trong nghiên cứu khoa học và công nghiệp. Các công nghệ hiện đại như TESCAN SEM đang mở ra nhiều cơ hội mới trong việc phân tích và khám phá các vật liệu ở cấp độ nano.

Kính hiển vi điện tử quét (Scanning Electron Microscope - SEM) là một thiết bị quan trọng trong lĩnh vực khoa học và công nghệ, cho phép quan sát và phân tích bề mặt mẫu vật ở cấp độ cực nhỏ. SEM hoạt động bằng cách sử dụng chùm tia electron để quét qua mẫu vật, từ đó tạo ra hình ảnh có độ phân giải cao về cấu trúc bề mặt.

Một hệ thống SEM bao gồm nhiều thành phần chính như súng electron, thấu kính từ trường, buồng mẫu, và các bộ thu tín hiệu. Súng electron phát ra các electron, chúng được tăng tốc và hội tụ qua các thấu kính từ trường để tạo ra một chùm tia nhỏ, có độ chính xác cao. Chùm tia này quét qua mẫu vật, tạo ra các tín hiệu phản hồi như electron thứ cấp, electron tán xạ ngược, và tia X đặc trưng. Các tín hiệu này được thu thập và xử lý để tạo thành hình ảnh.

SEM có nhiều ứng dụng quan trọng trong các lĩnh vực như:

• Khoa học vật liệu: Phân tích cấu trúc và tính chất bề mặt của các loại vật liệu khác nhau.
• Sinh học: Quan sát cấu trúc tế bào, vi sinh vật và các thành phần sinh học ở cấp độ phân tử.
• Địa chất học: Nghiên cứu các đặc tính của khoáng vật và đá.
• Công nghiệp bán dẫn: Kiểm tra và phân tích lỗi trong vi mạch điện tử và các linh kiện bán dẫn.

Nhờ khả năng quan sát ở độ phân giải cao và phân tích thành phần hóa học, SEM đã trở thành một công cụ không thể thiếu trong nghiên cứu và sản xuất công nghệ cao, mở ra nhiều tiềm năng cho các khám phá và cải tiến mới.

Sơ đồ tia electron trong kính hiển vi điện tử quét (SEM) là một phần quan trọng giúp hiểu rõ cách thức hoạt động và nguyên lý cơ bản của thiết bị này. Dưới đây là các thành phần chính và quá trình tương tác của tia electron trong SEM:

• Súng Electron (Electron Gun): Đây là nguồn phát ra các electron, thường là từ một cathode làm bằng tungsten, LaB₆, hoặc một nguồn phát trường. Các electron này được tăng tốc dưới một điện thế cao để tạo ra một chùm tia electron mạnh và ổn định.
• Thấu Kính Từ Trường (Magnetic Lenses): Chùm tia electron được hội tụ bởi hệ thống thấu kính từ trường, bao gồm thấu kính ngưng tụ và thấu kính vật tiêu. Thấu kính ngưng tụ điều chỉnh độ hội tụ của chùm tia, trong khi thấu kính vật tiêu hội tụ tia electron vào một điểm nhỏ trên mẫu vật.
• Bộ Tách Chùm (Beam Deflectors): Chùm tia electron sau khi được hội tụ sẽ được điều chỉnh hướng thông qua bộ tách chùm, giúp tia quét qua bề mặt mẫu theo một mẫu hình nhất định. Quá trình quét này tạo ra hình ảnh toàn diện của bề mặt mẫu vật.
• Bề Mặt Mẫu Vật (Sample Surface): Khi chùm tia electron quét qua mẫu, nó tương tác với các nguyên tử trong mẫu, dẫn đến việc phát ra các loại tín hiệu khác nhau như electron thứ cấp, electron tán xạ ngược, và tia X đặc trưng.
• Bộ Thu Tín Hiệu (Detectors): Các tín hiệu từ sự tương tác giữa tia electron và mẫu vật được các bộ thu tín hiệu thu nhận. Electron thứ cấp thường được sử dụng để tạo ra hình ảnh chi tiết của bề mặt, trong khi electron tán xạ ngược cung cấp thông tin về thành phần hóa học và cấu trúc vật liệu.

Quá trình hoạt động của SEM có thể được tóm tắt qua các bước chính sau:

1. Phát tia electron từ súng electron.
2. Hội tụ chùm tia electron qua các thấu kính từ trường.
3. Quét chùm tia electron qua mẫu vật thông qua bộ tách chùm.
4. Tương tác của tia electron với mẫu vật tạo ra các tín hiệu.
5. Thu nhận và xử lý các tín hiệu để tạo ra hình ảnh hoặc dữ liệu phân tích.

Sơ đồ tia electron trong SEM giúp người dùng hiểu rõ hơn về cách mà thiết bị này tạo ra hình ảnh chi tiết và phân tích cấu trúc bề mặt của các mẫu vật, mở ra nhiều ứng dụng trong nghiên cứu và công nghiệp.

Trong kính hiển vi điện tử quét (SEM), khi chùm tia electron tương tác với mẫu vật, nhiều loại tín hiệu khác nhau được tạo ra. Những tín hiệu này chứa đựng thông tin quan trọng về cấu trúc bề mặt và thành phần hóa học của mẫu, từ đó cho phép SEM tạo ra hình ảnh có độ phân giải cao cũng như dữ liệu phân tích chi tiết. Dưới đây là các loại tín hiệu chính được tạo ra trong SEM:

• Electron Thứ Cấp (Secondary Electrons - SE):

  Electron thứ cấp được sinh ra khi các electron từ chùm tia electron va chạm với các nguyên tử trong mẫu vật và bị bật ra. Loại tín hiệu này thường được sử dụng để tạo ra hình ảnh có độ phân giải cao về bề mặt của mẫu vật do độ sâu xâm nhập của các electron thứ cấp rất nông, chỉ vài nanomet. Điều này giúp ghi lại các chi tiết bề mặt rất nhỏ.

• Electron Tán Xạ Ngược (Backscattered Electrons - BSE):

  Electron tán xạ ngược là những electron từ chùm tia ban đầu bị tán xạ ngược trở lại từ mẫu vật. Tín hiệu BSE nhạy cảm với số nguyên tử của các nguyên tố trong mẫu vật, do đó, nó cung cấp thông tin về sự khác biệt thành phần hóa học và độ tương phản hình ảnh dựa trên mật độ nguyên tử. Electron tán xạ ngược cũng được sử dụng để tạo ra hình ảnh bề mặt nhưng có độ tương phản cao hơn về thành phần hóa học so với electron thứ cấp.

• Tia X Đặc Trưng (Characteristic X-rays):

  Khi electron từ chùm tia tác động vào các nguyên tử trong mẫu, các electron bên trong lớp vỏ nguyên tử có thể bị đẩy ra ngoài, tạo ra các lỗ trống. Khi các electron khác chuyển về vị trí lỗ trống này, năng lượng dư thừa sẽ được phát ra dưới dạng tia X đặc trưng cho mỗi nguyên tố. Phân tích phổ của các tia X này (phân tích EDX - Energy Dispersive X-ray Spectroscopy) cho phép xác định thành phần hóa học của mẫu vật.

• Electron Tán Xạ Đàn Hồi (Elastic Scattering Electrons):

  Đây là các electron trong chùm tia bị tán xạ mà không mất năng lượng. Tín hiệu này ít được sử dụng trong việc tạo ra hình ảnh nhưng lại có ý nghĩa quan trọng trong các nghiên cứu vật lý về sự tương tác giữa electron và vật liệu.

Các tín hiệu này không chỉ cung cấp thông tin về hình ảnh bề mặt mà còn cung cấp dữ liệu quan trọng về cấu trúc, thành phần và tính chất của mẫu vật, giúp SEM trở thành một công cụ mạnh mẽ trong nghiên cứu và phân tích khoa học.

Kính hiển vi điện tử quét (SEM) là một công cụ mạnh mẽ với nhiều ứng dụng trong các lĩnh vực nghiên cứu và công nghiệp. Nhờ khả năng quan sát và phân tích bề mặt mẫu vật ở độ phân giải cao, SEM đã trở thành thiết bị không thể thiếu trong việc phát triển công nghệ và nghiên cứu khoa học. Dưới đây là một số ứng dụng chính của SEM:

• Khoa Học Vật Liệu:

  SEM được sử dụng rộng rãi trong phân tích cấu trúc vật liệu, đặc biệt là trong việc nghiên cứu sự phân bố pha, cấu trúc vi mô và các khuyết tật của vật liệu. Những thông tin này rất quan trọng để phát triển và cải tiến các vật liệu mới với tính chất vượt trội.

• Sinh Học:

  Trong sinh học, SEM được sử dụng để quan sát chi tiết cấu trúc bề mặt của tế bào, vi sinh vật, và các mô sinh học. Khả năng phân giải cao của SEM giúp các nhà khoa học hiểu rõ hơn về cấu trúc và chức năng của các thành phần sinh học ở mức độ tế bào và dưới tế bào.

• Địa Chất Học:

  SEM đóng vai trò quan trọng trong việc nghiên cứu các đặc tính của khoáng vật và đá. Nó giúp các nhà địa chất xác định cấu trúc vi mô của khoáng sản, nghiên cứu sự phân bố khoáng chất và các hiện tượng biến chất, từ đó cung cấp thông tin quan trọng cho khai thác và xử lý khoáng sản.

• Công Nghiệp Bán Dẫn:

  Trong ngành công nghiệp bán dẫn, SEM được sử dụng để kiểm tra và phân tích các vi mạch điện tử, phát hiện lỗi và đảm bảo chất lượng sản phẩm. Khả năng phân tích ở cấp độ nanomet của SEM giúp đảm bảo rằng các sản phẩm bán dẫn đạt tiêu chuẩn cao nhất về hiệu suất và độ tin cậy.

• Y Học:

  SEM cũng được sử dụng trong nghiên cứu y học để quan sát cấu trúc vi mô của mô người, nghiên cứu các bệnh lý ở cấp độ tế bào và phát triển các phương pháp điều trị mới. Nó cung cấp những hình ảnh chi tiết mà các phương pháp hiển vi khác khó có thể đạt được.

Nhờ vào tính linh hoạt và độ chính xác cao, SEM đã trở thành một công cụ không thể thiếu trong nhiều lĩnh vực, từ nghiên cứu khoa học cơ bản đến các ứng dụng công nghiệp và y học, góp phần quan trọng vào sự phát triển của công nghệ và kiến thức con người.

Các hệ thống kính hiển vi điện tử quét (SEM) ngày càng được phát triển với công nghệ tiên tiến nhằm đáp ứng nhu cầu nghiên cứu và sản xuất trong các lĩnh vực khác nhau. Dưới đây là một số hệ thống SEM tiên tiến hiện có trên thị trường:

• Hệ Thống SEM Ultra-High Resolution:

  Các hệ thống SEM với độ phân giải siêu cao được thiết kế để cung cấp hình ảnh có độ chi tiết tối đa, cho phép quan sát các cấu trúc nano với độ chính xác vượt trội. Những hệ thống này thường được sử dụng trong nghiên cứu khoa học vật liệu, bán dẫn, và sinh học phân tử.

• Hệ Thống SEM Low Vacuum:

  Hệ thống SEM với chế độ chân không thấp cho phép quan sát các mẫu vật không dẫn điện hoặc mẫu vật ướt mà không cần phủ lớp dẫn điện. Điều này mở ra nhiều ứng dụng mới trong sinh học và các ngành công nghiệp liên quan đến vật liệu sinh học.

• Hệ Thống SEM với EDX Tích Hợp:

  Hệ thống SEM tích hợp công nghệ phân tích phổ tia X tán xạ năng lượng (EDX) cho phép phân tích thành phần hóa học của mẫu vật ngay trong quá trình quan sát. Sự kết hợp này làm tăng hiệu quả và độ chính xác trong các nghiên cứu vật liệu và phân tích lỗi sản phẩm.

• Hệ Thống SEM Multi-Beam:

  Hệ thống SEM sử dụng công nghệ đa chùm tia cho phép tăng tốc độ quét và phân tích bề mặt mẫu vật. Những hệ thống này thường được sử dụng trong các ứng dụng yêu cầu xử lý mẫu vật với khối lượng lớn, chẳng hạn như trong kiểm tra chất lượng trong sản xuất công nghiệp.

• Hệ Thống SEM Cryo:

  Hệ thống SEM Cryo được thiết kế để quan sát mẫu vật ở nhiệt độ rất thấp, cho phép giữ nguyên cấu trúc tự nhiên của các mẫu vật sinh học hoặc mẫu vật chứa nước. Đây là công nghệ tiên tiến quan trọng trong nghiên cứu sinh học và y học.

Các hệ thống SEM tiên tiến trên thị trường không chỉ cung cấp độ phân giải cao và khả năng phân tích chi tiết mà còn mở rộng phạm vi ứng dụng, từ nghiên cứu khoa học đến các quy trình công nghiệp phức tạp. Việc lựa chọn hệ thống SEM phù hợp phụ thuộc vào yêu cầu cụ thể của từng lĩnh vực và ứng dụng.

Trong những năm gần đây, công nghệ kính hiển vi điện tử quét (SEM) đã có những tiến bộ vượt bậc, hứa hẹn mang lại nhiều tiềm năng phát triển trong tương lai. Các xu hướng chính bao gồm:

6.1 Những tiến bộ mới trong công nghệ SEM

SEM hiện đại đang được phát triển với độ phân giải ngày càng cao, cho phép quan sát chi tiết các cấu trúc ở mức nano một cách chính xác. Sự cải tiến trong nguồn phát electron, chẳng hạn như sử dụng nguồn phát electron phát nhiệt trường Schottky, giúp tăng cường độ sáng của chùm electron và cải thiện độ phân giải hình ảnh. Ngoài ra, các hệ thống SEM hiện đại còn được trang bị nhiều loại đầu dò khác nhau để thu thập các tín hiệu đa dạng như electron thứ cấp, electron tán xạ ngược, và tia X đặc trưng, cung cấp nhiều thông tin hơn về thành phần hóa học và cấu trúc của mẫu vật.

6.2 Ứng dụng của SEM trong các lĩnh vực mới

SEM không chỉ được sử dụng rộng rãi trong nghiên cứu khoa học vật liệu, sinh học, và địa chất mà còn đang mở rộng ứng dụng trong các lĩnh vực mới như công nghiệp bán dẫn, y học, và kỹ thuật nano. Trong công nghiệp bán dẫn, SEM được sử dụng để kiểm tra chi tiết các cấu trúc vi mạch ở mức nano, giúp phát hiện và sửa chữa lỗi sản xuất một cách hiệu quả. Trong y học, SEM hỗ trợ trong việc phân tích chi tiết các tế bào và mô, góp phần vào nghiên cứu bệnh học và phát triển các liệu pháp điều trị mới.

Trong tương lai, công nghệ SEM có thể tích hợp trí tuệ nhân tạo (AI) và học máy (Machine Learning) để tự động hóa quy trình phân tích hình ảnh, giúp tăng tốc độ và độ chính xác của các phân tích. Các tiến bộ trong việc giảm thiểu nhiễu và cải thiện độ tương phản hình ảnh cũng sẽ mở rộng khả năng ứng dụng của SEM trong nhiều lĩnh vực khác nhau.

6.3 Tiềm năng của SEM trong tương lai

Với những tiến bộ không ngừng trong công nghệ và ứng dụng, SEM có tiềm năng trở thành công cụ không thể thiếu trong nghiên cứu khoa học và công nghiệp. Sự kết hợp giữa công nghệ SEM với các kỹ thuật phân tích tiên tiến khác như quang phổ học và kỹ thuật X-ray sẽ mở ra những cơ hội mới cho việc khám phá và hiểu biết sâu hơn về các vật liệu và cấu trúc ở cấp độ nguyên tử. Điều này không chỉ thúc đẩy các ngành công nghiệp hiện có mà còn góp phần vào sự phát triển của các ngành công nghiệp mới trong tương lai.

Qua bài viết này, chúng ta đã khám phá toàn diện về Kính hiển vi điện tử quét (SEM) từ các nguyên lý hoạt động cơ bản, sơ đồ tia electron, cho đến các ứng dụng trong nghiên cứu và công nghiệp. Kính hiển vi SEM không chỉ đóng vai trò quan trọng trong việc phân tích bề mặt mẫu vật mà còn mở ra nhiều triển vọng mới trong các lĩnh vực nghiên cứu hiện đại.

Với sự tiến bộ không ngừng của công nghệ, SEM ngày càng trở nên mạnh mẽ và đa dạng hơn trong ứng dụng, từ việc nâng cao độ phân giải đến khả năng phân tích chi tiết cấu trúc vật liệu ở cấp độ nano. Điều này làm cho SEM trở thành một công cụ không thể thiếu trong nhiều ngành khoa học và kỹ thuật.

Trong tương lai, chúng ta có thể kỳ vọng vào sự phát triển mạnh mẽ của công nghệ SEM với các tính năng mới như:

• Nâng cao độ phân giải, giúp phân tích các cấu trúc nhỏ hơn, thậm chí ở cấp độ nguyên tử.
• Cải thiện khả năng xử lý dữ liệu và tốc độ phân tích, giúp thu thập và xử lý thông tin từ mẫu vật nhanh chóng và hiệu quả hơn.
• Mở rộng phạm vi ứng dụng, đặc biệt trong các ngành công nghệ mới như vật liệu nano, y sinh học, và nghiên cứu môi trường.

Nhìn chung, SEM không chỉ đóng vai trò như một công cụ nghiên cứu mà còn là một yếu tố quan trọng trong việc thúc đẩy tiến bộ công nghệ. Sự kết hợp giữa những cải tiến kỹ thuật và ứng dụng thực tế sẽ tiếp tục đưa SEM trở thành một công cụ không thể thay thế trong các lĩnh vực khoa học và công nghiệp trong tương lai.
