Hãy Chứng Minh Công Thức Tính Điện Trở Tương Đương - Hướng Dẫn Chi Tiết Và Dễ Hiểu

Điện trở tương đương của một mạch điện là một giá trị điện trở mà nếu thay thế toàn bộ mạch bằng một điện trở duy nhất có giá trị đó thì dòng điện trong mạch vẫn không thay đổi. Công thức tính điện trở tương đương tùy thuộc vào cách mắc các điện trở trong mạch (nối tiếp hoặc song song).

1. Điện Trở Tương Đương Trong Mạch Nối Tiếp

Trong mạch nối tiếp, các điện trở được nối liên tục với nhau, dòng điện đi qua mỗi điện trở là như nhau. Điện trở tương đương của mạch được tính bằng tổng các điện trở:

\[
R_{td} = R_1 + R_2 + \dots + R_n
\]

Trong đó:

• \(R_{td}\) là điện trở tương đương của mạch.
• \(R_1, R_2, \dots, R_n\) là các điện trở thành phần.

2. Điện Trở Tương Đương Trong Mạch Song Song

Trong mạch song song, các điện trở được mắc vào các nhánh song song với nhau, do đó điện áp giữa hai đầu các điện trở là như nhau. Điện trở tương đương của mạch được tính bằng công thức:

\[
\frac{1}{R_{td}} = \frac{1}{R_1} + \frac{1}{R_2} + \dots + \frac{1}{R_n}
\]

Hoặc có thể viết lại dưới dạng:

\[
R_{td} = \left(\frac{1}{R_1} + \frac{1}{R_2} + \dots + \frac{1}{R_n}\right)^{-1}
\]

Trong đó:

3. Ứng Dụng Của Công Thức Tính Điện Trở Tương Đương

Công thức tính điện trở tương đương được ứng dụng rộng rãi trong việc phân tích và thiết kế mạch điện. Việc tính toán điện trở tương đương giúp xác định được giá trị điện trở tổng của mạch, từ đó suy ra được dòng điện, điện áp trong mạch và giúp tối ưu hóa mạch điện trong các ứng dụng thực tế.

4. Ví Dụ Minh Họa

Xét một mạch điện đơn giản bao gồm ba điện trở \(R_1 = 2 \, \Omega\), \(R_2 = 3 \, \Omega\), và \(R_3 = 6 \, \Omega\) mắc song song với nhau. Điện trở tương đương của mạch được tính như sau:

\[
\frac{1}{R_{td}} = \frac{1}{2} + \frac{1}{3} + \frac{1}{6} = \frac{3}{6} + \frac{2}{6} + \frac{1}{6} = 1
\]

Suy ra \(R_{td} = 1 \, \Omega\).

Như vậy, điện trở tương đương của mạch là \(1 \, \Omega\).

Điện trở tương đương là một khái niệm quan trọng trong lĩnh vực điện học và mạch điện. Nó đại diện cho một giá trị điện trở duy nhất có thể thay thế toàn bộ một hệ thống các điện trở trong mạch mà không làm thay đổi dòng điện hoặc điện áp trong mạch đó.

Trong thực tế, các điện trở thường được kết nối với nhau theo nhiều cách khác nhau, chẳng hạn như mắc nối tiếp hoặc mắc song song. Mỗi cách mắc sẽ tạo ra một điện trở tương đương khác nhau, giúp đơn giản hóa việc phân tích và tính toán các thông số trong mạch điện phức tạp.

Khái niệm điện trở tương đương đặc biệt hữu ích trong các ứng dụng thực tiễn như thiết kế mạch điện, tối ưu hóa hiệu suất và tiết kiệm chi phí. Việc hiểu rõ và sử dụng đúng công thức tính điện trở tương đương không chỉ giúp bạn giải quyết các bài toán điện học một cách nhanh chóng, mà còn giúp nâng cao khả năng phân tích và thiết kế mạch điện hiệu quả.

Dưới đây là hai cấu hình phổ biến nhất mà bạn sẽ gặp khi tính toán điện trở tương đương:

• Mạch Nối Tiếp: Các điện trở được nối tiếp nhau, tổng điện trở tương đương được tính bằng tổng các điện trở thành phần.
• Mạch Song Song: Các điện trở được nối song song với nhau, tổng điện trở tương đương được tính dựa trên tổng nghịch đảo của các điện trở thành phần.

Điện trở tương đương không chỉ là một khái niệm cơ bản mà còn là nền tảng để hiểu sâu hơn về cách thức hoạt động của các mạch điện. Việc nắm vững cách tính điện trở tương đương sẽ giúp bạn tự tin hơn trong việc xử lý các vấn đề liên quan đến mạch điện và thiết kế hệ thống điện tử.

Việc tính toán điện trở tương đương trong các mạch điện là một kỹ năng cơ bản nhưng rất quan trọng trong lĩnh vực điện học. Để chứng minh công thức tính điện trở tương đương, chúng ta sẽ xem xét hai trường hợp phổ biến: mạch nối tiếp và mạch song song.

2.1. Điện Trở Tương Đương Trong Mạch Nối Tiếp

Trong một mạch nối tiếp, các điện trở được nối tiếp nhau theo một đường thẳng, nghĩa là dòng điện đi qua mỗi điện trở là như nhau. Để tính điện trở tương đương trong mạch nối tiếp, ta thực hiện các bước sau:

1. Xét mạch điện với n điện trở nối tiếp: Giả sử mạch có các điện trở \(R_1\), \(R_2\), ..., \(R_n\) nối tiếp với nhau.
2. Biểu thức điện trở tương đương: Điện trở tương đương \(R_{td}\) của mạch này được tính bằng tổng các điện trở thành phần: \[ R_{td} = R_1 + R_2 + \dots + R_n \]
3. Giải thích: Trong mạch nối tiếp, điện áp tổng \(V_{total}\) được chia đều cho các điện trở và tổng điện áp sẽ bằng tổng điện áp trên từng điện trở. Do đó, tổng điện trở tương đương chính là tổng cộng các điện trở thành phần.

2.2. Điện Trở Tương Đương Trong Mạch Song Song

Trong mạch song song, các điện trở được mắc vào các nhánh song song, nghĩa là điện áp trên mỗi điện trở là như nhau. Để tính điện trở tương đương trong mạch song song, ta thực hiện các bước sau:

1. Xét mạch điện với n điện trở song song: Giả sử mạch có các điện trở \(R_1\), \(R_2\), ..., \(R_n\) nối song song với nhau.
2. Biểu thức điện trở tương đương: Điện trở tương đương \(R_{td}\) của mạch này được tính bằng tổng nghịch đảo của các điện trở thành phần: \[ \frac{1}{R_{td}} = \frac{1}{R_1} + \frac{1}{R_2} + \dots + \frac{1}{R_n} \] hoặc \[ R_{td} = \left(\frac{1}{R_1} + \frac{1}{R_2} + \dots + \frac{1}{R_n}\right)^{-1} \]
3. Giải thích: Trong mạch song song, tổng dòng điện \(I_{total}\) bằng tổng dòng điện qua từng nhánh. Nghịch đảo của điện trở tương đương là tổng các nghịch đảo của các điện trở thành phần, do đó giá trị điện trở tương đương luôn nhỏ hơn bất kỳ điện trở nào trong mạch.

Thông qua các bước trên, chúng ta đã chứng minh được công thức tính điện trở tương đương cho cả hai trường hợp mạch nối tiếp và mạch song song. Những công thức này là nền tảng cho việc phân tích và thiết kế mạch điện trong các ứng dụng thực tế.

Công thức tính điện trở tương đương không chỉ mang tính lý thuyết mà còn có nhiều ứng dụng thực tiễn trong đời sống và công nghiệp. Hiểu và áp dụng đúng công thức này sẽ giúp bạn giải quyết các bài toán điện học phức tạp, tối ưu hóa thiết kế mạch điện và cải thiện hiệu suất của các thiết bị điện tử. Dưới đây là một số ứng dụng chính của công thức tính điện trở tương đương:

3.1. Phân Tích Mạch Điện Trong Các Thiết Bị Điện Tử

Công thức tính điện trở tương đương được sử dụng rộng rãi trong việc phân tích các mạch điện trong các thiết bị điện tử như máy tính, điện thoại, và các thiết bị gia dụng. Bằng cách tính toán điện trở tương đương của các phần khác nhau trong mạch, kỹ sư có thể xác định các điểm yếu và tối ưu hóa hoạt động của thiết bị.

3.2. Tính Toán Và Thiết Kế Hệ Thống Điện Dân Dụng

Trong các hệ thống điện dân dụng, như hệ thống điện trong nhà, việc tính toán điện trở tương đương giúp đảm bảo rằng các thiết bị điện hoạt động ổn định và an toàn. Chẳng hạn, khi thiết kế mạch chiếu sáng, việc tính toán đúng điện trở tương đương giúp điều chỉnh dòng điện sao cho phù hợp với công suất của các bóng đèn và bảo vệ chúng khỏi bị quá tải.

3.3. Tối Ưu Hóa Hoạt Động Của Mạch Điện Công Nghiệp

Trong công nghiệp, việc tối ưu hóa mạch điện là rất quan trọng để đảm bảo hiệu suất cao và tiết kiệm năng lượng. Công thức tính điện trở tương đương được sử dụng để phân tích và cải thiện hiệu suất của các mạch điện công nghiệp, chẳng hạn như mạch điều khiển động cơ, hệ thống cung cấp điện cho các thiết bị lớn, hoặc các hệ thống truyền tải điện.

Ví dụ, trong hệ thống truyền tải điện, việc tính toán điện trở tương đương của các đường dây điện giúp giảm thiểu tổn thất năng lượng và đảm bảo điện năng được truyền tải hiệu quả từ nhà máy điện đến người tiêu dùng.

3.4. Đánh Giá Và Sửa Chữa Mạch Điện

Trong quá trình sửa chữa mạch điện, kỹ thuật viên thường sử dụng công thức tính điện trở tương đương để xác định các linh kiện bị hỏng hoặc hoạt động kém. Bằng cách đo và so sánh điện trở tương đương của mạch thực tế với giá trị lý thuyết, họ có thể xác định chính xác phần mạch cần thay thế hoặc sửa chữa.

Các ứng dụng trên cho thấy công thức tính điện trở tương đương đóng vai trò quan trọng trong nhiều lĩnh vực khác nhau, từ thiết kế, vận hành đến sửa chữa các hệ thống điện. Việc nắm vững và sử dụng thành thạo công thức này sẽ giúp bạn giải quyết hiệu quả các vấn đề kỹ thuật trong thực tế.

Để hiểu rõ hơn về cách tính điện trở tương đương trong mạch điện, chúng ta sẽ xem xét một số ví dụ minh họa chi tiết dưới đây. Các ví dụ này sẽ giúp bạn nắm vững công thức và cách áp dụng vào thực tế.

4.1. Ví Dụ 1: Mạch Nối Tiếp

Giả sử chúng ta có một mạch nối tiếp gồm ba điện trở: \(R_1 = 10\ \Omega\), \(R_2 = 20\ \Omega\) và \(R_3 = 30\ \Omega\). Điện trở tương đương của mạch này được tính như sau:

1. Bước 1: Xác định các điện trở thành phần trong mạch.
2. Bước 2: Sử dụng công thức tính điện trở tương đương trong mạch nối tiếp: \[ R_{td} = R_1 + R_2 + R_3 \]
3. Bước 3: Thay các giá trị đã biết vào công thức: \[ R_{td} = 10\ \Omega + 20\ \Omega + 30\ \Omega = 60\ \Omega \]
4. Kết quả: Điện trở tương đương của mạch nối tiếp này là \(R_{td} = 60\ \Omega\).

4.2. Ví Dụ 2: Mạch Song Song

Xét một mạch điện song song gồm ba điện trở: \(R_1 = 6\ \Omega\), \(R_2 = 12\ \Omega\) và \(R_3 = 18\ \Omega\). Điện trở tương đương của mạch này được tính như sau:

1. Bước 1: Xác định các điện trở thành phần trong mạch.
2. Bước 2: Sử dụng công thức tính điện trở tương đương trong mạch song song: \[ \frac{1}{R_{td}} = \frac{1}{R_1} + \frac{1}{R_2} + \frac{1}{R_3} \]
3. Bước 3: Thay các giá trị đã biết vào công thức: \[ \frac{1}{R_{td}} = \frac{1}{6\ \Omega} + \frac{1}{12\ \Omega} + \frac{1}{18\ \Omega} \] \[ \frac{1}{R_{td}} = \frac{3}{18} + \frac{1.5}{18} + \frac{1}{18} = \frac{5.5}{18} \] \[ R_{td} = \frac{18}{5.5} \approx 3.27\ \Omega \]
4. Kết quả: Điện trở tương đương của mạch song song này là \(R_{td} \approx 3.27\ \Omega\).

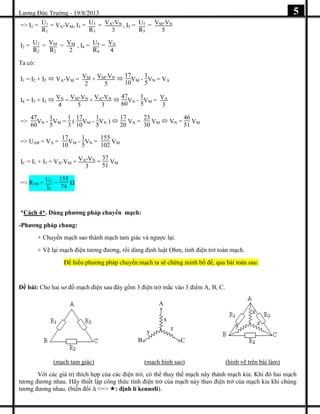

4.3. Ví Dụ 3: Mạch Kết Hợp Nối Tiếp và Song Song

Xét một mạch điện có cấu trúc phức hợp gồm hai điện trở \(R_1 = 8\ \Omega\) và \(R_2 = 12\ \Omega\) mắc song song, nối tiếp với một điện trở \(R_3 = 10\ \Omega\). Điện trở tương đương của mạch này được tính như sau:

1. Bước 1: Tính điện trở tương đương của mạch song song: \[ \frac{1}{R_{song\ song}} = \frac{1}{R_1} + \frac{1}{R_2} \] \[ \frac{1}{R_{song\ song}} = \frac{1}{8\ \Omega} + \frac{1}{12\ \Omega} = \frac{3}{24} + \frac{2}{24} = \frac{5}{24} \] \[ R_{song\ song} = \frac{24}{5} = 4.8\ \Omega \]
2. Bước 2: Tính điện trở tương đương của toàn bộ mạch: \[ R_{td} = R_{song\ song} + R_3 = 4.8\ \Omega + 10\ \Omega = 14.8\ \Omega \]
3. Kết quả: Điện trở tương đương của mạch kết hợp này là \(R_{td} = 14.8\ \Omega\).

Các ví dụ trên cho thấy cách áp dụng công thức tính điện trở tương đương trong các trường hợp khác nhau, giúp bạn hiểu rõ hơn về nguyên lý hoạt động của các mạch điện và cách tính toán chính xác.

Trong quá trình tính toán điện trở tương đương, có một số lỗi thường gặp có thể dẫn đến kết quả không chính xác. Dưới đây là các lỗi phổ biến và cách khắc phục để đảm bảo tính toán của bạn luôn đúng:

5.1. Lỗi 1: Nhầm Lẫn Giữa Mạch Nối Tiếp Và Mạch Song Song

Đây là một lỗi rất phổ biến, đặc biệt đối với những người mới học về điện trở. Khi nhầm lẫn giữa mạch nối tiếp và mạch song song, bạn sẽ áp dụng sai công thức và dẫn đến kết quả sai.

1. Cách khắc phục: Trước khi tính toán, hãy xác định rõ loại mạch mà bạn đang làm việc. Đối với mạch nối tiếp, các điện trở được kết nối theo một đường duy nhất, và bạn chỉ cần cộng các điện trở lại: \[ R_{td} = R_1 + R_2 + \dots + R_n \] Trong khi đó, với mạch song song, bạn cần tính nghịch đảo của tổng nghịch đảo các điện trở: \[ \frac{1}{R_{td}} = \frac{1}{R_1} + \frac{1}{R_2} + \dots + \frac{1}{R_n} \]

5.2. Lỗi 2: Bỏ Qua Điện Trở Của Dây Dẫn

Trong một số trường hợp, điện trở của dây dẫn thường rất nhỏ và có thể bị bỏ qua, nhưng khi độ chính xác cao là cần thiết, điều này có thể gây ra sai số đáng kể.

1. Cách khắc phục: Khi làm việc với các mạch yêu cầu độ chính xác cao, hãy đảm bảo tính toán cả điện trở của dây dẫn và thêm vào tổng điện trở của mạch.

5.3. Lỗi 3: Không Tính Toán Đúng Điện Trở Tương Đương Trong Mạch Phức Hợp

Mạch điện phức hợp, kết hợp cả nối tiếp và song song, thường gây khó khăn khi tính toán điện trở tương đương. Lỗi thường gặp là bỏ sót một phần của mạch hoặc áp dụng sai công thức.

1. Cách khắc phục: Hãy chia mạch phức hợp thành các phần nhỏ hơn và tính toán từng phần một cách tuần tự. Bắt đầu bằng cách tính điện trở tương đương của các nhóm mạch song song, sau đó cộng thêm điện trở của các phần nối tiếp.

5.4. Lỗi 4: Sử Dụng Đơn Vị Không Đồng Nhất

Khi tính toán, việc sử dụng đơn vị không đồng nhất giữa các thành phần điện trở (ví dụ: Ohm, kilo-Ohm, mega-Ohm) có thể dẫn đến kết quả sai lệch.

1. Cách khắc phục: Đảm bảo rằng tất cả các điện trở đều được chuyển đổi về cùng một đơn vị trước khi tính toán. Điều này giúp tránh các sai sót do khác biệt về đơn vị.

5.5. Lỗi 5: Lỗi Do Đo Lường Không Chính Xác

Khi đo lường điện trở thực tế bằng các công cụ như ohmmeter, lỗi đo lường có thể dẫn đến giá trị sai lệch, ảnh hưởng đến tính toán điện trở tương đương.

1. Cách khắc phục: Sử dụng thiết bị đo lường chất lượng cao, đảm bảo các đầu đo tiếp xúc tốt với các điểm kết nối và thực hiện đo lường trong điều kiện ổn định để có kết quả chính xác nhất.

Bằng cách nhận diện và khắc phục những lỗi trên, bạn sẽ nâng cao độ chính xác trong việc tính toán điện trở tương đương, từ đó đảm bảo mạch điện hoạt động hiệu quả và ổn định.

Việc hiểu và áp dụng công thức tính điện trở tương đương là một kỹ năng cơ bản và cần thiết trong việc phân tích và thiết kế các mạch điện. Thông qua các bước chứng minh và ví dụ minh họa cụ thể, chúng ta đã thấy rõ sự quan trọng của việc tính toán chính xác điện trở tương đương để đảm bảo hiệu quả hoạt động của mạch điện.

Công thức tính điện trở tương đương không chỉ giúp đơn giản hóa việc phân tích mạch mà còn là nền tảng cho nhiều ứng dụng thực tiễn trong ngành công nghiệp điện tử và điện lực. Việc nhận diện và tránh các lỗi thường gặp trong quá trình tính toán cũng là yếu tố quan trọng giúp nâng cao độ chính xác và hiệu quả trong công việc.

Cuối cùng, việc luyện tập tính toán với nhiều loại mạch khác nhau sẽ giúp bạn nắm vững hơn về cách áp dụng công thức này, từ đó tự tin giải quyết các vấn đề liên quan đến điện trở trong thực tiễn. Điều này không chỉ giúp bạn cải thiện kỹ năng mà còn mở rộng khả năng ứng dụng vào các lĩnh vực liên quan.
