Đo điện trở tiếp địa bằng ampe kìm: Hướng dẫn chi tiết và mẹo sử dụng hiệu quả

Đo điện trở tiếp địa là một công việc quan trọng trong việc đảm bảo an toàn điện cho hệ thống. Dưới đây là hướng dẫn chi tiết về cách đo điện trở tiếp địa bằng ampe kìm, một phương pháp hiệu quả và đơn giản để kiểm tra chất lượng tiếp địa.

1. Giới thiệu về đo điện trở tiếp địa

Điện trở tiếp địa là giá trị đo lường mức độ dẫn điện từ hệ thống điện xuống đất. Giá trị này cần được kiểm tra định kỳ để đảm bảo rằng hệ thống chống sét và bảo vệ an toàn cho các thiết bị điện hoạt động hiệu quả.

2. Lợi ích của việc đo điện trở tiếp địa

• Bảo đảm an toàn cho con người và thiết bị điện.
• Giảm thiểu nguy cơ hư hỏng thiết bị điện do sét đánh hoặc sự cố điện.
• Giúp duy trì và kiểm soát chất lượng hệ thống tiếp địa theo thời gian.

3. Quy trình đo điện trở tiếp địa bằng ampe kìm

1. Kiểm tra thiết bị: Trước khi đo, hãy đảm bảo rằng ampe kìm có đủ pin và hoạt động bình thường. Nếu pin yếu, kết quả đo sẽ không chính xác.
2. Kết nối dây đo: Đấu nối các đầu đo của ampe kìm đúng kỹ thuật. Đảm bảo rằng các đầu nối chắc chắn và tiếp xúc tốt với các điểm đo.
3. Tiến hành đo: Chuyển ampe kìm về chế độ đo điện trở (EARTH VOLTAGE) và thực hiện đo. Nếu giá trị đo nhỏ hơn 10V, hệ thống được coi là đạt yêu cầu.
4. Kiểm tra kết quả: Đọc kết quả trên màn hình và so sánh với tiêu chuẩn để đánh giá chất lượng tiếp địa.

4. Các phương pháp đo điện trở khác

Ngoài phương pháp sử dụng ampe kìm, còn có các phương pháp đo điện trở tiếp địa khác như:

• Phương pháp điện áp rơi 3 cực.
• Phương pháp 4 cực.
• Phương pháp đo xung cho các cột điện cao thế.

5. Ứng dụng thực tiễn của ampe kìm trong đo điện trở đất

Ampe kìm không chỉ được sử dụng để đo điện trở đất mà còn có thể đo dòng điện, điện áp và nhiều thông số khác trong hệ thống điện. Với tính năng đa dạng, ampe kìm là công cụ hữu ích cho các kỹ sư và thợ điện trong việc bảo trì hệ thống điện.

6. Kết luận

Việc đo điện trở tiếp địa bằng ampe kìm là một quy trình quan trọng và cần thiết trong bảo trì hệ thống điện. Phương pháp này không chỉ đơn giản, nhanh chóng mà còn mang lại độ chính xác cao, giúp đảm bảo an toàn cho hệ thống điện và người sử dụng.

Đo điện trở tiếp địa là một phần không thể thiếu trong quá trình bảo đảm an toàn điện cho các công trình và hệ thống điện. Điện trở tiếp địa đóng vai trò quan trọng trong việc giảm thiểu các rủi ro liên quan đến sét đánh và các sự cố rò rỉ điện, góp phần bảo vệ con người và tài sản.

Một hệ thống tiếp địa tốt giúp hạn chế sự gia tăng đột ngột của điện áp trên các thiết bị điện khi có sét đánh hoặc sự cố điện xảy ra, từ đó giảm thiểu nguy cơ hỏng hóc thiết bị và cháy nổ. Điều này đặc biệt quan trọng đối với các công trình lớn như nhà máy, tòa nhà cao tầng, nơi mà một sự cố điện có thể gây ra thiệt hại lớn.

Việc đo điện trở tiếp địa định kỳ cũng giúp phát hiện kịp thời các vấn đề trong hệ thống tiếp địa, chẳng hạn như sự suy giảm hiệu suất do môi trường hay do quá trình sử dụng lâu dài. Bằng cách đo lường và điều chỉnh điện trở tiếp địa, bạn có thể đảm bảo rằng hệ thống luôn hoạt động ở mức an toàn tối ưu.

Đặc biệt, trong các hệ thống điện hiện đại, với nhiều thiết bị điện tử nhạy cảm, việc duy trì một hệ thống tiếp địa tốt càng trở nên quan trọng. Đo điện trở tiếp địa bằng ampe kìm là một phương pháp hiệu quả để kiểm tra và duy trì hiệu suất của hệ thống tiếp địa mà không cần ngắt điện, đảm bảo quá trình hoạt động liên tục và an toàn.

Ampe kìm là một thiết bị đo lường điện tử được thiết kế để đo dòng điện mà không cần phải ngắt mạch điện. Thiết bị này hoạt động bằng cách kẹp quanh dây dẫn điện và sử dụng nguyên lý cảm ứng từ để đo lường dòng điện chạy qua dây dẫn đó. Ngoài khả năng đo dòng điện, nhiều loại ampe kìm hiện đại còn có thể đo điện áp, điện trở, và thậm chí là tần số, mang lại sự linh hoạt và tiện lợi cho người sử dụng.

Ampe kìm thường được sử dụng trong các công tác bảo trì và kiểm tra hệ thống điện, đặc biệt là trong việc đo điện trở tiếp địa. Việc đo điện trở tiếp địa bằng ampe kìm giúp xác định mức độ an toàn của hệ thống điện mà không cần ngắt kết nối, đảm bảo quá trình đo được thực hiện nhanh chóng và chính xác.

Cấu tạo cơ bản của ampe kìm bao gồm phần kẹp (hoặc hàm kẹp), màn hình hiển thị và các nút điều khiển chức năng. Hàm kẹp được mở ra và kẹp quanh dây dẫn để thực hiện phép đo. Màn hình hiển thị kết quả đo, còn các nút điều khiển cho phép người dùng chọn chức năng đo mong muốn như dòng điện, điện áp hay điện trở.

Với những ưu điểm vượt trội như không cần ngắt mạch, đo lường chính xác, và tính linh hoạt cao, ampe kìm trở thành một công cụ không thể thiếu đối với các kỹ sư điện và thợ điện trong quá trình kiểm tra và bảo trì hệ thống điện.

Đo điện trở tiếp địa bằng ampe kìm là một quy trình đơn giản nhưng đòi hỏi sự chính xác và tuân thủ các bước thực hiện cụ thể để đảm bảo kết quả đo lường chính xác và an toàn cho hệ thống điện. Dưới đây là quy trình chi tiết từng bước:

1. Chuẩn bị trước khi đo:
   • Kiểm tra tình trạng của ampe kìm: Đảm bảo rằng ampe kìm đang ở tình trạng hoạt động tốt, pin còn đủ và các đầu đo không bị hỏng hóc.
   • Kiểm tra hệ thống tiếp địa: Đảm bảo rằng hệ thống điện đã được lắp đặt đúng cách và không có hiện tượng rò rỉ điện trước khi tiến hành đo.
2. Tiến hành đo:
   • Chuyển ampe kìm về chế độ đo điện trở đất.

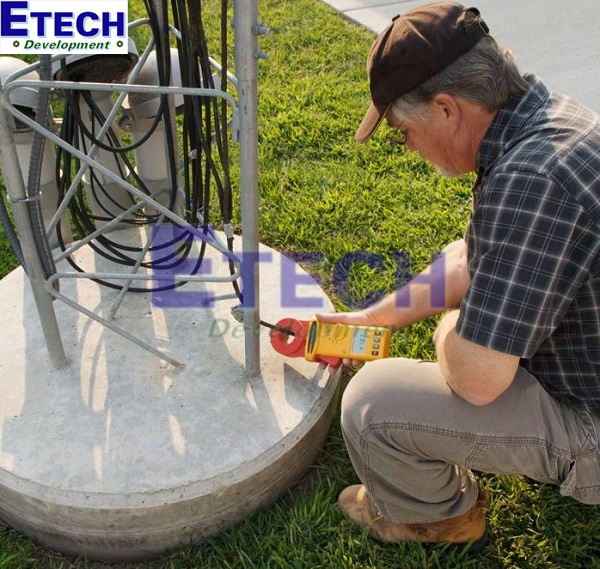

   • Kẹp ampe kìm quanh dây dẫn đất hoặc thanh tiếp địa cần đo. Đảm bảo kẹp được đóng chặt và không có sự can thiệp từ các nguồn điện khác.
   • Đọc giá trị điện trở trên màn hình hiển thị của ampe kìm. Giá trị đo được sẽ thể hiện mức độ dẫn điện từ hệ thống điện xuống đất.
3. Đánh giá kết quả:
   • So sánh kết quả đo với các tiêu chuẩn an toàn quy định. Thông thường, điện trở tiếp địa dưới 10 ohm được coi là an toàn và đạt yêu cầu.
   • Nếu kết quả đo cao hơn mức cho phép, cần kiểm tra lại hệ thống tiếp địa hoặc thực hiện các biện pháp giảm điện trở, chẳng hạn như cải thiện chất lượng kết nối đất.
4. Hoàn tất và ghi nhận kết quả:
   • Ghi nhận kết quả đo vào nhật ký kiểm tra, bao gồm cả ngày giờ thực hiện và các điều kiện đo.
   • Bảo quản ampe kìm và các thiết bị liên quan cẩn thận sau khi hoàn tất đo lường.

Việc tuân thủ đúng quy trình đo điện trở tiếp địa bằng ampe kìm không chỉ giúp đảm bảo kết quả đo chính xác mà còn góp phần nâng cao tính an toàn cho hệ thống điện và con người.

Bên cạnh việc sử dụng ampe kìm để đo điện trở tiếp địa, còn có nhiều phương pháp khác có thể được áp dụng tùy thuộc vào điều kiện thực tế và yêu cầu cụ thể của hệ thống điện. Dưới đây là một số phương pháp phổ biến:

1. Phương pháp điện áp rơi:
   • Phương pháp này dựa trên nguyên lý Ohm, sử dụng một nguồn điện để tạo ra dòng điện qua đất và đo điện áp rơi trên một khoảng cách xác định. Điện trở tiếp địa được tính toán bằng cách chia điện áp rơi cho dòng điện đã biết.
   • Các bước thực hiện bao gồm: đặt hai cọc điện cực phụ vào đất ở khoảng cách xa điểm tiếp địa cần đo, sau đó tạo dòng điện và đo điện áp giữa các cọc để tính toán điện trở.
   • Ưu điểm của phương pháp này là độ chính xác cao, đặc biệt hiệu quả với hệ thống tiếp địa phức tạp.
2. Phương pháp đo ba cực:
   • Đây là một phương pháp truyền thống và phổ biến, sử dụng ba cọc tiếp đất: một cọc tại điểm tiếp địa cần đo và hai cọc còn lại được đặt xa điểm đo.
   • Các cọc này được kết nối với một thiết bị đo điện trở đất chuyên dụng. Thiết bị sẽ gửi tín hiệu qua các cọc và tính toán điện trở dựa trên các giá trị đo được.
   • Phương pháp này đòi hỏi không gian để đặt cọc nhưng cho kết quả tin cậy và thường được sử dụng trong các điều kiện thực địa.
3. Phương pháp đo bốn cực (Wenner Method):
   • Phương pháp này sử dụng bốn cọc tiếp đất được đặt thẳng hàng trên mặt đất, với khoảng cách đều nhau. Hai cọc bên ngoài tạo dòng điện, trong khi hai cọc bên trong đo điện áp.
   • Phương pháp này đặc biệt hiệu quả khi cần đo lường điện trở đất với độ chính xác cao trên diện tích rộng, như trong các công trình lớn.
   • Phương pháp Wenner cho phép xác định sự thay đổi điện trở ở các độ sâu khác nhau và là một công cụ mạnh mẽ trong khảo sát địa chất điện trở.
4. Phương pháp đo không tiếp xúc:
   • Đây là một phương pháp hiện đại sử dụng các cảm biến từ hoặc điện từ để đo điện trở đất mà không cần phải tiếp xúc trực tiếp với điểm tiếp địa.
   • Phương pháp này thích hợp cho các khu vực có địa hình khó khăn hoặc khi không thể đặt cọc tiếp đất, nhưng đòi hỏi thiết bị phức tạp và chi phí cao.

Mỗi phương pháp đo điện trở tiếp địa đều có ưu điểm và hạn chế riêng. Việc lựa chọn phương pháp phù hợp phụ thuộc vào yêu cầu cụ thể của công trình, điều kiện địa chất và độ chính xác cần thiết.

Khi đánh giá các phương pháp đo điện trở tiếp địa, mỗi phương pháp đều có những ưu điểm và nhược điểm riêng, phụ thuộc vào mục đích và điều kiện cụ thể. Dưới đây là sự so sánh giữa các phương pháp phổ biến nhất: phương pháp đo bằng ampe kìm, phương pháp điện áp rơi, và phương pháp đo xung.

6.1. Ưu điểm và nhược điểm của từng phương pháp

• Phương pháp đo bằng ampe kìm:
  • Ưu điểm:
    • Dễ thực hiện, không yêu cầu phải ngắt điện trong hệ thống khi đo.
    • Thời gian đo nhanh chóng và tiện lợi.
    • Khả năng đo lường chính xác trong các hệ thống nối đất phức tạp mà không cần cọc tiếp địa bổ sung.
  • Nhược điểm:
    • Kết quả đo có thể bị ảnh hưởng bởi độ khép kín của mạch đo và sự đồng nhất của điện trở đất.
    • Giá thành thiết bị cao hơn so với một số phương pháp khác.
• Phương pháp điện áp rơi:
  • Ưu điểm:
    • Độ chính xác cao khi đo điện trở đất trong điều kiện tiêu chuẩn.
    • Có thể áp dụng cho nhiều loại địa hình và điều kiện đất khác nhau.
  • Nhược điểm:
    • Yêu cầu phải ngắt điện hoàn toàn trong hệ thống đo.
    • Phải đặt cọc điện cực ở khoảng cách lớn, yêu cầu diện tích đo rộng.
• Phương pháp đo xung:
  • Ưu điểm:
    • Hiệu quả cao khi đo điện trở của các cột điện cao thế mà không cần ngắt điện.
    • Cho phép đánh giá tổng thể trở kháng đất của hệ thống khung sắt và móng trụ.
  • Nhược điểm:
    • Yêu cầu thiết bị chuyên dụng và kinh nghiệm thực hiện.
    • Chi phí đầu tư thiết bị cao.

6.2. Lựa chọn phương pháp phù hợp cho từng trường hợp

Việc lựa chọn phương pháp đo điện trở tiếp địa phụ thuộc vào nhiều yếu tố như loại hình hệ thống, điều kiện đất, và yêu cầu kỹ thuật cụ thể. Đối với hệ thống điện có cấu trúc phức tạp, hoặc khi cần đo nhanh chóng mà không làm gián đoạn hoạt động, phương pháp đo bằng ampe kìm là lựa chọn ưu việt. Trong khi đó, phương pháp điện áp rơi thích hợp cho các công trình đòi hỏi độ chính xác cao và không bị giới hạn bởi diện tích đo. Phương pháp đo xung lại đặc biệt hữu dụng trong các hệ thống điện cao thế.

Khi sử dụng ampe kìm để đo điện trở tiếp địa, việc tuân thủ các quy tắc an toàn là cực kỳ quan trọng để đảm bảo chính xác kết quả đo và bảo vệ người sử dụng. Dưới đây là một số lưu ý an toàn cần thiết:

• Kiểm tra tình trạng thiết bị trước khi sử dụng:
  • Trước khi tiến hành đo, cần kiểm tra kỹ lưỡng tình trạng của ampe kìm, đảm bảo rằng thiết bị không bị hư hỏng hay gặp vấn đề kỹ thuật.
  • Đảm bảo pin của thiết bị đủ năng lượng để không làm gián đoạn quá trình đo.
• Đảm bảo khép kín mạch đo:
  • Khi đo điện trở tiếp địa, cần đảm bảo rằng mạch đo đã được khép kín hoàn toàn. Điều này có nghĩa là phải có một kết nối vững chắc giữa các điện cực để tránh sai lệch trong kết quả đo.
  • Nếu mạch đo không khép kín, có thể tạo ra một mạch vòng tạm thời để đảm bảo độ chính xác.
• Đảm bảo an toàn cá nhân:
  • Tránh chạm vào các phần kim loại hoặc cọc đất trong khi đo, để giảm thiểu nguy cơ bị điện giật.
  • Sử dụng các thiết bị bảo hộ như găng tay cách điện và giày cách điện khi thực hiện đo lường.
• Kiểm tra hệ thống tiếp địa:
  • Trước khi đo, cần kiểm tra hệ thống tiếp địa để đảm bảo rằng nó hoạt động đúng chức năng và không có sự cố nào có thể gây nguy hiểm.
  • Trong trường hợp hệ thống tiếp địa có vấn đề, cần khắc phục trước khi tiến hành đo đạc.
• Lưu ý khi đo trong điều kiện thời tiết xấu:
  • Tránh thực hiện đo lường trong điều kiện trời mưa hoặc khi có sấm sét, vì điều này có thể làm tăng nguy cơ điện giật hoặc hỏng hóc thiết bị.
  • Nếu cần thiết phải đo trong điều kiện không lý tưởng, hãy đảm bảo tất cả các biện pháp an toàn được tuân thủ nghiêm ngặt.

Việc tuân thủ các lưu ý an toàn trên không chỉ giúp bảo vệ bạn mà còn đảm bảo tính chính xác và độ tin cậy của kết quả đo điện trở tiếp địa.

Đo điện trở tiếp địa bằng ampe kìm là một phương pháp hiện đại và tiện lợi, giúp đảm bảo an toàn cho hệ thống điện cũng như con người. Với tính năng đo nhanh chóng, chính xác và dễ thực hiện, ampe kìm đang trở thành công cụ phổ biến trong nhiều ngành công nghiệp, từ điện lực đến xây dựng.

Việc đo điện trở tiếp địa không chỉ giúp đảm bảo rằng hệ thống nối đất đang hoạt động hiệu quả mà còn giúp phát hiện sớm các vấn đề tiềm ẩn trong hệ thống điện, từ đó có biện pháp khắc phục kịp thời, tránh gây ra những sự cố nguy hiểm.

8.1. Tầm quan trọng của việc duy trì đo lường định kỳ

Việc duy trì đo lường điện trở tiếp địa định kỳ là cần thiết để đảm bảo rằng hệ thống nối đất luôn hoạt động ở trạng thái tốt nhất. Qua thời gian, điều kiện môi trường có thể làm giảm hiệu quả của hệ thống tiếp địa, do đó việc kiểm tra định kỳ giúp ngăn chặn các rủi ro tiềm tàng.

8.2. Khuyến nghị về sử dụng thiết bị chất lượng cao

Để đảm bảo kết quả đo lường chính xác và đáng tin cậy, việc sử dụng các thiết bị ampe kìm chất lượng cao là rất quan trọng. Những thiết bị này không chỉ có độ bền cao mà còn được trang bị các chức năng hiện đại, giúp dễ dàng thao tác và giảm thiểu sai số trong quá trình đo lường.

Cuối cùng, việc lựa chọn phương pháp đo phù hợp với điều kiện thực tế và tuân thủ các quy trình an toàn là yếu tố then chốt để đảm bảo hiệu quả và an toàn cho toàn bộ hệ thống điện.
