Khi đo điện trở của các linh kiện: Hướng dẫn chi tiết và kỹ thuật chuẩn xác

Việc đo điện trở của các linh kiện điện tử là một bước quan trọng để xác định tình trạng và giá trị của linh kiện đó trong mạch điện. Dưới đây là các phương pháp đo điện trở và một số lưu ý khi thực hiện quá trình này.

1. Các phương pháp đo điện trở

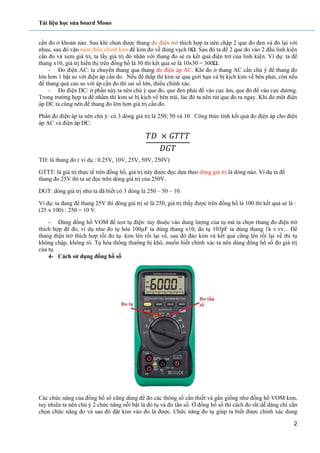

• Đo điện trở bằng đồng hồ vạn năng số:
• Chuyển đồng hồ vạn năng sang chế độ đo điện trở (Ω).
• Đặt đầu dây đo màu đen vào cổng COM và đầu dây đo màu đỏ vào cổng VΩmA.
• Chạm hai đầu dây đo vào hai đầu của điện trở. Giá trị điện trở sẽ được hiển thị trên màn hình.
• Đo điện trở bằng đồng hồ vạn năng kim:
• Đặt thang đo của đồng hồ vạn năng về thang đo điện trở phù hợp (x1Ω, x10Ω, x1KΩ,...).
• Chập hai que đo để kiểm tra và hiệu chỉnh kim đồng hồ về 0Ω nếu cần thiết.
• Đặt que đo vào hai đầu điện trở và đọc giá trị hiển thị trên thang đo.
• Đo điện trở cách điện:
• Sử dụng thiết bị đo điện trở cách điện như Megomet, đo dòng điện rò tại các mức điện áp tiêu chuẩn (500V, 2500V, 5000V).
• Áp dụng công thức: \[ R_{cd} = \frac{U_d}{I_{rò}} \], trong đó \( R_{cd} \) là điện trở cách điện (MΩ), \( U_d \) là điện áp đo (V), \( I_{rò} \) là dòng điện rò đo được (A).

2. Lưu ý khi đo điện trở

• Không đo điện trở khi mạch đang có điện để tránh gây hư hỏng cho thiết bị và đảm bảo an toàn.
• Khi đo điện trở có giá trị nhỏ (<10Ω), cần đảm bảo tiếp xúc tốt giữa que đo và chân điện trở để tránh sai số.
• Không để tay tiếp xúc đồng thời cả hai que đo khi đo điện trở lớn (>10kΩ), vì điện trở của cơ thể có thể ảnh hưởng đến kết quả đo.
• Luôn chọn thang đo phù hợp để đảm bảo kim đo nằm giữa thang đo, giúp kết quả đo chính xác hơn.

3. Các ứng dụng của điện trở trong mạch điện

• Điện trở giúp khống chế dòng điện quá tải, đảm bảo an toàn cho các linh kiện khác trong mạch.
• Điều chỉnh cường độ dòng điện để phù hợp với yêu cầu của các linh kiện như bóng bán dẫn.
• Tạo nhiệt lượng cần thiết trong các ứng dụng nhiệt điện.
• Tham gia vào các mạch dao động và điều chỉnh sụt áp khi mắc nối tiếp trong mạch.

Việc đo điện trở một cách chính xác và đúng kỹ thuật không chỉ giúp bảo vệ các thiết bị điện tử mà còn giúp tối ưu hóa hiệu suất hoạt động của toàn bộ hệ thống điện.

Điện trở là một linh kiện điện tử cơ bản có vai trò hạn chế dòng điện chạy qua mạch, đảm bảo các thiết bị hoạt động ổn định và an toàn. Điện trở thường được ký hiệu bằng chữ cái \( R \) và được đo bằng đơn vị ohm (Ω).

Việc đo điện trở đóng vai trò quan trọng trong quá trình kiểm tra, bảo dưỡng và sửa chữa các thiết bị điện tử. Thông qua việc đo điện trở, ta có thể xác định giá trị chính xác của điện trở, kiểm tra tình trạng của linh kiện và phát hiện các vấn đề tiềm ẩn trong mạch điện.

• Kiểm tra chất lượng linh kiện: Đo điện trở giúp xác định xem linh kiện còn hoạt động tốt hay đã bị hư hỏng, từ đó quyết định có cần thay thế hay không.
• Bảo vệ mạch điện: Đo điện trở giúp phát hiện các sự cố như ngắn mạch hoặc mạch hở, từ đó tránh được các hư hỏng nặng nề hơn cho thiết bị.
• Tối ưu hóa hiệu suất: Việc kiểm tra và điều chỉnh điện trở trong mạch giúp tối ưu hóa hiệu suất hoạt động của toàn bộ hệ thống, đảm bảo mạch hoạt động đúng như thiết kế.

Do đó, việc nắm vững kiến thức về điện trở và biết cách đo điện trở một cách chính xác là kỹ năng quan trọng đối với bất kỳ ai làm việc trong lĩnh vực điện tử.

Đo điện trở là một bước quan trọng trong việc kiểm tra các linh kiện điện tử. Có nhiều phương pháp đo điện trở khác nhau, tùy thuộc vào loại thiết bị và độ chính xác mong muốn. Dưới đây là các phương pháp phổ biến và chi tiết cách thực hiện.

• 2.1. Đo điện trở bằng đồng hồ vạn năng số:

  Đây là phương pháp phổ biến nhất vì sự tiện lợi và độ chính xác cao.

  1. Chuyển đồng hồ vạn năng sang chế độ đo điện trở (Ω).
  2. Kết nối đầu đo màu đen vào cổng COM và đầu đo màu đỏ vào cổng VΩ.
  3. Chạm hai đầu đo vào hai đầu của linh kiện cần đo.
  4. Đọc giá trị điện trở hiển thị trên màn hình.
• 2.2. Đo điện trở bằng đồng hồ vạn năng kim:

  Phương pháp này thích hợp cho những ai quen với việc sử dụng đồng hồ kim truyền thống.

  1. Đặt thang đo của đồng hồ về thang đo điện trở phù hợp (x1Ω, x10Ω, x1kΩ, ...).
  2. Chập hai que đo để kiểm tra và hiệu chỉnh kim đồng hồ về vị trí 0Ω nếu cần thiết.
  3. Đặt que đo vào hai đầu linh kiện cần đo và đọc giá trị hiển thị trên thang đo.
• 2.3. Đo điện trở cách điện bằng Megomet:

  Megomet là thiết bị chuyên dụng để đo điện trở cách điện, thường được sử dụng trong các ứng dụng đòi hỏi độ chính xác cao.

  1. Kết nối các đầu đo của Megomet vào hai điểm cần đo trên mạch điện.
  2. Chọn mức điện áp đo phù hợp (thường là 500V, 1000V, hoặc 2500V).
  3. Nhấn nút để bắt đầu đo, sau đó đọc giá trị điện trở cách điện trên màn hình.
• 2.4. Đo điện trở bằng cầu Wheatstone:

  Phương pháp này được sử dụng khi cần đo các giá trị điện trở rất nhỏ với độ chính xác cao.

  1. Cấu hình cầu Wheatstone với bốn điện trở: \(R_1\), \(R_2\), \(R_3\), và \(R_x\) (điện trở cần đo).
  2. Điều chỉnh \(R_3\) cho đến khi điện áp giữa hai điểm đo bằng 0.
  3. Sử dụng công thức \[ R_x = \frac{R_2}{R_1} \times R_3 \] để tính giá trị điện trở cần đo.

Mỗi phương pháp đo điện trở đều có ưu điểm và nhược điểm riêng. Việc lựa chọn phương pháp phù hợp sẽ giúp đảm bảo kết quả đo chính xác và hiệu quả nhất cho công việc của bạn.

Đo điện trở của các loại linh kiện khác nhau yêu cầu những bước thực hiện cụ thể và chú ý đến đặc điểm riêng của từng loại. Dưới đây là hướng dẫn chi tiết cách đo điện trở của một số linh kiện phổ biến.

• 3.1. Đo điện trở thuần
  1. Chuyển đồng hồ vạn năng sang chế độ đo điện trở (Ω).
  2. Kết nối que đo vào hai đầu của điện trở cần đo.
  3. Đọc giá trị điện trở hiển thị trên màn hình.
  4. Nếu điện trở có giá trị rất nhỏ, hãy chọn thang đo thấp để có kết quả chính xác hơn.
• 3.2. Đo điện trở biến thiên (biến trở)
  1. Chuyển đồng hồ vạn năng sang chế độ đo điện trở.
  2. Kết nối que đo vào hai chân ngoài của biến trở để đo tổng điện trở.
  3. Để kiểm tra giá trị thay đổi, đặt một que đo vào chân giữa (chân wiper) và chân ngoài của biến trở.
  4. Xoay núm chỉnh của biến trở và theo dõi sự thay đổi giá trị trên màn hình đồng hồ.
• 3.3. Đo điện trở của cuộn cảm
  1. Để đo điện trở của cuộn cảm, hãy chuyển đồng hồ vạn năng sang chế độ đo điện trở.
  2. Kết nối hai que đo vào hai đầu của cuộn cảm.
  3. Giá trị điện trở của cuộn cảm thường rất nhỏ, hãy chọn thang đo thấp để đo được chính xác.
  4. Lưu ý rằng điện trở của cuộn cảm không phải là đặc tính quan trọng, mà điện cảm mới là yếu tố cần đo chính.
• 3.4. Đo điện trở của tụ điện
  1. Chuyển đồng hồ vạn năng sang chế độ đo điện trở.
  2. Xả tụ điện trước khi đo bằng cách nối ngắn hai đầu tụ.
  3. Kết nối que đo vào hai chân của tụ điện.
  4. Đối với tụ điện có giá trị điện dung lớn, ban đầu kim đồng hồ sẽ di chuyển sau đó trở lại vị trí vô cực, biểu thị tụ điện đang được nạp.
  5. Nếu đồng hồ hiển thị giá trị ổn định, tụ điện có thể bị rò rỉ hoặc hỏng.

Bằng cách thực hiện các bước trên một cách chính xác, bạn có thể đo điện trở của các linh kiện điện tử một cách hiệu quả, từ đó kiểm tra và đảm bảo hoạt động ổn định của mạch điện.

Để đo điện trở một cách chính xác, cần tuân thủ một số lưu ý quan trọng. Những lưu ý này giúp tránh sai số và đảm bảo kết quả đo đúng với thực tế.

• 4.1. Vệ sinh và chuẩn bị linh kiện trước khi đo:

  Trước khi đo, hãy đảm bảo rằng bề mặt của các đầu kết nối và linh kiện sạch sẽ, không bị bám bụi hoặc oxi hóa. Điều này giúp tránh các tiếp xúc kém, gây ra sai số trong quá trình đo.

• 4.2. Kiểm tra và hiệu chỉnh thiết bị đo:

  Đảm bảo rằng đồng hồ đo điện trở của bạn đã được hiệu chỉnh đúng cách trước khi sử dụng. Nếu đồng hồ vạn năng không được hiệu chỉnh, kết quả đo có thể bị lệch lạc so với giá trị thực.

• 4.3. Tránh ảnh hưởng của nhiệt độ:

  Nhiệt độ môi trường và nhiệt độ của linh kiện có thể ảnh hưởng đến kết quả đo điện trở. Cố gắng thực hiện phép đo trong môi trường có nhiệt độ ổn định và tránh đo ngay sau khi linh kiện vừa hoạt động, vì nhiệt độ cao có thể làm thay đổi giá trị điện trở.

• 4.4. Chọn thang đo phù hợp:

  Khi đo điện trở, hãy chọn thang đo phù hợp với giá trị ước tính của điện trở. Việc chọn thang đo quá cao hoặc quá thấp đều có thể làm giảm độ chính xác của kết quả.

• 4.5. Đảm bảo không có dòng điện chạy qua linh kiện khi đo:

  Trước khi đo điện trở, hãy đảm bảo rằng mạch điện đã được ngắt điện hoàn toàn và không có dòng điện chạy qua linh kiện. Đo điện trở trong khi mạch đang hoạt động có thể gây hư hại cho thiết bị đo và dẫn đến kết quả không chính xác.

Bằng cách tuân thủ các lưu ý trên, bạn sẽ có thể đo điện trở một cách chính xác và tin cậy, giúp đảm bảo chất lượng và an toàn cho hệ thống điện tử của mình.

Điện trở là một trong những linh kiện cơ bản và quan trọng trong mạch điện, với nhiều ứng dụng khác nhau tùy thuộc vào yêu cầu của mạch. Dưới đây là một số ứng dụng chính của điện trở trong mạch điện:

• 5.1. Giảm dòng điện:

  Điện trở thường được sử dụng để hạn chế dòng điện chạy qua các linh kiện khác nhằm bảo vệ chúng khỏi bị hư hỏng do dòng điện quá lớn. Điện trở có thể điều chỉnh giá trị dòng điện đến mức an toàn cho mạch điện.

• 5.2. Chia áp:

  Trong các mạch chia áp, điện trở được sử dụng để phân chia điện áp giữa các phần khác nhau của mạch. Điều này rất quan trọng trong việc cung cấp đúng mức điện áp cần thiết cho các linh kiện cụ thể.

• 5.3. Mắc nối tiếp hoặc song song:

  Điện trở có thể được mắc nối tiếp hoặc song song để thay đổi tổng trở của mạch, giúp điều chỉnh dòng điện và điện áp trong mạch theo nhu cầu thiết kế.

• 5.4. Tạo ra sự sụt áp:

  Điện trở được sử dụng để tạo ra sự sụt áp cần thiết tại các điểm khác nhau trong mạch, giúp bảo vệ các linh kiện khác hoặc tạo ra các mức điện áp khác nhau cho mạch điện.

• 5.5. Kích hoạt các linh kiện khác:

  Trong nhiều trường hợp, điện trở được sử dụng để kích hoạt các linh kiện khác như transistor hoặc diode bằng cách cung cấp điện áp cần thiết tại các chân điều khiển.

• 5.6. Tạo bộ lọc tín hiệu:

  Điện trở kết hợp với tụ điện hoặc cuộn cảm để tạo ra các bộ lọc tín hiệu, giúp lọc bỏ các tần số không mong muốn trong mạch điện, đảm bảo tín hiệu sạch và chính xác.

• 5.7. Đo lường và cảm biến:

  Điện trở cũng được sử dụng trong các mạch cảm biến nhiệt độ, ánh sáng, hoặc áp suất, nơi sự thay đổi điện trở có thể được sử dụng để đo lường các yếu tố môi trường này.

Các ứng dụng của điện trở rất đa dạng, tùy thuộc vào cách chúng được sử dụng trong mạch điện. Hiểu rõ các ứng dụng này sẽ giúp bạn thiết kế và tối ưu hóa mạch điện hiệu quả hơn.

Đo điện trở là một kỹ năng cơ bản nhưng rất quan trọng trong lĩnh vực điện tử và kỹ thuật. Để đạt được kết quả chính xác và đáng tin cậy, cần ghi nhớ những điều sau đây:

• 6.1. Chuẩn bị kỹ lưỡng:

  Đảm bảo các linh kiện và thiết bị đo sạch sẽ, không bị bám bẩn hay oxi hóa. Hiệu chỉnh đồng hồ đo trước khi sử dụng và luôn chọn thang đo phù hợp.

• 6.2. Lưu ý nhiệt độ:

  Hãy chú ý đến nhiệt độ môi trường và của linh kiện khi đo, tránh đo ngay sau khi linh kiện vừa hoạt động hoặc trong môi trường có nhiệt độ biến động lớn.

• 6.3. Ngắt mạch trước khi đo:

  Luôn đảm bảo rằng mạch điện đã được ngắt điện hoàn toàn trước khi đo điện trở để tránh sai số và bảo vệ thiết bị đo.

• 6.4. Hiểu rõ ứng dụng của điện trở:

  Nhận biết và hiểu rõ vai trò của điện trở trong mạch điện giúp bạn có thể đo lường và kiểm tra một cách hiệu quả, từ đó đảm bảo mạch điện hoạt động ổn định và an toàn.

Tóm lại, việc đo điện trở không chỉ giúp kiểm tra giá trị của linh kiện mà còn là bước quan trọng để đảm bảo sự an toàn và hiệu quả của toàn bộ hệ thống điện tử. Hãy tuân thủ các nguyên tắc trên để có những kết quả đo chính xác nhất.
