Quy định về đo điện trở đất: Hướng dẫn chi tiết và tiêu chuẩn cần biết

Đo điện trở đất là một quy trình quan trọng trong việc đảm bảo an toàn và hiệu suất cho các hệ thống điện. Các quy định về đo điện trở đất tại Việt Nam thường tuân theo các tiêu chuẩn kỹ thuật quốc gia, giúp đảm bảo rằng hệ thống nối đất hoạt động hiệu quả và an toàn.

Tiêu chuẩn Việt Nam về đo điện trở đất

Tiêu chuẩn Việt Nam TCVN 4756:1989 là quy phạm chính được áp dụng cho quy định về đo điện trở đất. Theo đó, các thiết bị điện xoay chiều có điện áp trên 42V và điện một chiều trên 110V đều phải tuân thủ các yêu cầu về nối đất và nối không.

Phương pháp đo điện trở đất

Có nhiều phương pháp để đo điện trở đất, bao gồm:

• Phương pháp điện áp rơi ba cực (3P): Đây là phương pháp phổ biến nhất, sử dụng ba cọc điện cực (C, P, và E) để đo điện trở đất. Điện trở đất được tính toán dựa trên định luật Ohm \[R = \frac{V}{I}\].
• Phương pháp bốn cọc (4P): Phương pháp này thường được sử dụng khi đo điện trở đất của các hệ thống nối đất lớn hoặc tại các vị trí hạn chế không gian.
• Phương pháp hai kẹp (clamp): Phương pháp này đo điện trở đất mà không cần tách rời hệ thống nối đất, thường dùng trong các tình huống kiểm tra nhanh.

Các yêu cầu kỹ thuật trong đo điện trở đất

Các quy định về đo điện trở đất yêu cầu giá trị điện trở không được vượt quá một mức nhất định để đảm bảo an toàn. Ví dụ, giá trị điện trở của thiết bị nối đất không được lớn hơn 4Ω, và điện trở của hệ thống nối đất không được vượt quá 1Ω trong các trường hợp cụ thể.

Tại sao cần đo điện trở đất?

Đo điện trở đất giúp:

1. Đảm bảo an toàn: Giảm thiểu nguy cơ sự cố về điện, đảm bảo an toàn cho người sử dụng.
2. Hiệu suất hệ thống: Tối ưu hóa khả năng tiếp địa của hệ thống điện, giảm thiểu sự cố và nhiễu.
3. Chống sét: Đảm bảo hệ thống chống sét hoạt động hiệu quả, bảo vệ các thiết bị và công trình.
4. Tuân thủ quy định: Đảm bảo rằng các công trình điện tuân thủ các tiêu chuẩn và quy định an toàn điện quốc gia.

Để thực hiện việc đo điện trở đất chính xác, cần tuân thủ đúng các quy định và sử dụng các phương pháp đo phù hợp với điều kiện cụ thể của từng công trình.

Đo điện trở đất là một quy trình kỹ thuật quan trọng trong lĩnh vực điện lực, nhằm đảm bảo an toàn và hiệu quả hoạt động của các hệ thống nối đất. Điện trở đất phản ánh khả năng của hệ thống nối đất trong việc tiêu tán dòng điện xuống đất, qua đó bảo vệ con người và thiết bị điện khỏi các rủi ro như rò rỉ điện hay sét đánh.

Quy trình đo điện trở đất thường được thực hiện trong các trường hợp sau:

• Kiểm tra hệ thống nối đất mới lắp đặt để đảm bảo nó đáp ứng các tiêu chuẩn an toàn.
• Đánh giá định kỳ các hệ thống nối đất để phát hiện sự suy giảm hiệu suất do thời gian hoặc môi trường.
• Xác định nguyên nhân và giải pháp khi có sự cố về điện liên quan đến nối đất.

Để đo điện trở đất, người ta sử dụng các phương pháp khác nhau, tùy thuộc vào điều kiện cụ thể của địa hình và hệ thống. Một số phương pháp phổ biến bao gồm:

1. Phương pháp điện áp rơi ba cực (3P): Sử dụng ba cọc điện cực để đo điện trở giữa hệ thống nối đất và mặt đất, theo công thức \[R = \frac{V}{I}\].
2. Phương pháp bốn cọc (4P): Tăng độ chính xác bằng cách loại bỏ ảnh hưởng của điện trở tiếp xúc giữa cọc và đất.
3. Phương pháp hai kẹp (Clamp): Đo điện trở đất mà không cần ngắt kết nối hệ thống, thường dùng cho các hệ thống nối đất có cấu trúc phức tạp.

Việc đo điện trở đất không chỉ giúp đảm bảo tuân thủ các quy định pháp luật mà còn tối ưu hóa hiệu suất của hệ thống điện, giảm thiểu nguy cơ tai nạn và hư hỏng thiết bị.

Đo điện trở đất tại Việt Nam được quy định chi tiết trong các tiêu chuẩn và văn bản pháp luật, nhằm đảm bảo an toàn và hiệu quả cho hệ thống điện. Dưới đây là một số tiêu chuẩn và quy định quan trọng:

1. Tiêu chuẩn Việt Nam TCVN 4756:1989: Đây là tiêu chuẩn quốc gia về nối đất và nối không cho các thiết bị điện. Tiêu chuẩn này quy định rõ về các yêu cầu kỹ thuật đối với hệ thống nối đất, bao gồm các giá trị điện trở tối đa cho phép và các phương pháp đo điện trở đất. Theo đó, điện trở nối đất không được vượt quá 4Ω đối với các hệ thống điện áp thấp và 1Ω đối với các hệ thống điện áp cao.
2. Quy phạm trang bị điện: Đây là một bộ quy định được ban hành kèm theo các tiêu chuẩn kỹ thuật về lắp đặt, vận hành và bảo dưỡng hệ thống điện. Trong đó, quy định về đo điện trở đất cũng là một phần quan trọng, yêu cầu các hệ thống phải được kiểm tra định kỳ để đảm bảo an toàn và hiệu suất hoạt động.
3. Quy định về kiểm định và bảo dưỡng: Hệ thống nối đất cần được kiểm định định kỳ, tối thiểu mỗi năm một lần, nhằm đảm bảo rằng các giá trị điện trở vẫn nằm trong giới hạn cho phép. Nếu vượt quá, cần thực hiện các biện pháp khắc phục kịp thời như tăng cường hệ thống cọc tiếp địa hoặc sử dụng các chất dẫn điện bổ sung.
4. Yêu cầu pháp lý về an toàn điện: Các cơ quan quản lý nhà nước như Bộ Công Thương và các sở điện lực địa phương thường xuyên kiểm tra và giám sát việc tuân thủ các quy định về đo điện trở đất, nhằm đảm bảo an toàn điện cho cộng đồng và các công trình công nghiệp.

Những tiêu chuẩn và quy định này không chỉ là các yêu cầu pháp lý mà còn là nền tảng giúp nâng cao chất lượng và độ tin cậy của hệ thống điện, đảm bảo an toàn cho con người và thiết bị trong quá trình sử dụng.

Điện trở đất là một yếu tố quan trọng trong việc đảm bảo hiệu quả và an toàn của hệ thống nối đất. Có nhiều yếu tố khác nhau ảnh hưởng đến điện trở đất, và hiểu rõ những yếu tố này sẽ giúp lựa chọn và triển khai các biện pháp nối đất một cách hiệu quả hơn. Dưới đây là các yếu tố chính:

1. Đặc điểm của đất:

   Thành phần, độ ẩm và cấu trúc của đất là những yếu tố quyết định chính đến điện trở của đất. Đất có hàm lượng muối khoáng cao và độ ẩm lớn thường có điện trở thấp hơn, nhờ vào khả năng dẫn điện tốt hơn. Ngược lại, đất cát khô hoặc đất đá thường có điện trở rất cao.

2. Độ ẩm của đất:

   Độ ẩm là yếu tố quan trọng ảnh hưởng đến điện trở đất. Khi đất ẩm, nước trong đất sẽ giúp các ion trong đất di chuyển dễ dàng hơn, làm giảm điện trở đất. Trong các mùa mưa, điện trở đất thường giảm, trong khi vào mùa khô, điện trở có thể tăng đáng kể do đất mất nước.

3. Nhiệt độ:

   Nhiệt độ đất ảnh hưởng đến tính dẫn điện của các ion trong đất. Khi nhiệt độ tăng, tính dẫn điện của đất cũng tăng, đồng nghĩa với việc điện trở đất giảm. Tuy nhiên, ở nhiệt độ quá cao hoặc quá thấp, đặc tính dẫn điện của đất có thể thay đổi đột ngột.

4. Kích thước và chiều sâu của cọc tiếp địa:

   Kích thước và độ sâu của cọc tiếp địa cũng là yếu tố quan trọng. Cọc càng dài và cắm sâu vào đất, tiếp xúc càng nhiều với các lớp đất có độ ẩm cao, từ đó giảm điện trở đất. Kích thước cọc lớn hơn cũng giúp tăng diện tích tiếp xúc với đất, giảm điện trở tổng thể.

5. Môi trường xung quanh:

   Các yếu tố môi trường như cây cối, công trình xây dựng gần đó, hoặc các hệ thống tiếp địa khác cũng có thể ảnh hưởng đến điện trở đất. Sự gần kề với các hệ thống tiếp địa khác có thể gây ra hiện tượng cộng hưởng, làm thay đổi giá trị điện trở đất.

Những yếu tố này phải được xem xét cẩn thận trong quá trình thiết kế và thi công hệ thống nối đất để đảm bảo đạt được giá trị điện trở tối ưu, giúp hệ thống điện hoạt động an toàn và hiệu quả.

Để đảm bảo an toàn cho hệ thống điện, việc đo điện trở đất là một quy trình bắt buộc và cần thiết. Hiện nay, có nhiều thiết bị đo điện trở đất được sử dụng rộng rãi, mỗi loại có những đặc điểm và ưu điểm riêng. Dưới đây là một số thiết bị phổ biến:

1. Đồng hồ đo điện trở đất Megger:

   Megger là một trong những thương hiệu nổi tiếng với các thiết bị đo điện trở đất chất lượng cao. Đồng hồ đo điện trở đất Megger có thiết kế nhỏ gọn, dễ sử dụng, và độ chính xác cao. Thiết bị này thường được sử dụng trong các ứng dụng công nghiệp và điện lực, với khả năng đo lường chính xác trong nhiều điều kiện môi trường khác nhau.

2. Thiết bị đo điện trở đất Fluke:

   Fluke là thương hiệu hàng đầu trong lĩnh vực đo lường điện. Các thiết bị đo điện trở đất của Fluke nổi bật với độ bền cao, khả năng chống chịu tốt trong điều kiện khắc nghiệt, và độ chính xác ổn định. Thiết bị này thích hợp cho cả các ứng dụng dân dụng và công nghiệp, với các model như Fluke 1623-2 và Fluke 1625-2 là những lựa chọn phổ biến.

3. Thiết bị đo điện trở đất Kyoritsu:

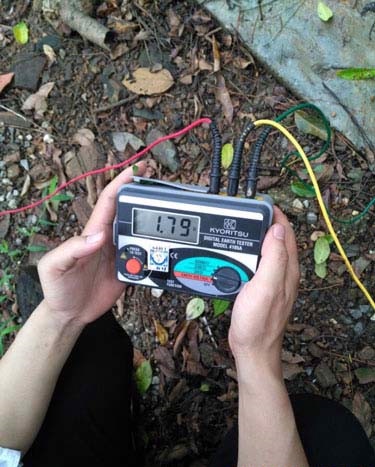

   Kyoritsu là thương hiệu đến từ Nhật Bản, nổi tiếng với các thiết bị đo điện đáng tin cậy. Đồng hồ đo điện trở đất Kyoritsu có ưu điểm là thiết kế nhỏ gọn, dễ dàng mang theo, và thao tác đơn giản. Các model như Kyoritsu 4105A và 4106A được ưa chuộng bởi tính năng đo lường nhanh chóng và chính xác.

4. Thiết bị đo điện trở đất Hioki:

   Hioki cung cấp các thiết bị đo điện trở đất với công nghệ tiên tiến, giúp nâng cao độ chính xác và giảm thiểu sai số. Thiết bị đo điện trở đất Hioki thích hợp cho các ứng dụng đo lường trong môi trường có nhiều yếu tố phức tạp như đất đá, cát, hoặc các môi trường có độ ẩm cao.

Mỗi loại thiết bị đo điện trở đất đều có ưu nhược điểm riêng, việc lựa chọn thiết bị phù hợp phụ thuộc vào yêu cầu cụ thể của công trình và điều kiện địa chất tại nơi đo.

Đo điện trở đất không chỉ là một bước quan trọng trong quy trình đảm bảo an toàn điện mà còn mang lại nhiều lợi ích thiết thực cho hệ thống điện và công trình xây dựng. Dưới đây là một số ứng dụng và lợi ích quan trọng của việc đo điện trở đất:

1. Đảm bảo an toàn điện

Đo điện trở đất giúp xác định mức độ an toàn của hệ thống nối đất trong các công trình điện. Khi điện trở đất thấp, nó đảm bảo rằng dòng điện dư thừa sẽ được truyền tải một cách an toàn xuống đất, giảm nguy cơ giật điện và hỏa hoạn.

2. Tối ưu hóa hiệu suất hệ thống điện

Một hệ thống điện có điện trở đất phù hợp sẽ hoạt động hiệu quả hơn, giảm thiểu tổn thất điện năng. Điều này giúp tiết kiệm chi phí vận hành và kéo dài tuổi thọ của các thiết bị điện trong hệ thống.

3. Đánh giá khả năng chống sét

Điện trở đất là một yếu tố quan trọng trong hệ thống chống sét. Việc đo điện trở đất thường xuyên giúp đảm bảo rằng hệ thống chống sét luôn hoạt động hiệu quả, giảm thiểu nguy cơ thiệt hại do sét đánh.

4. Đáp ứng yêu cầu pháp lý và tiêu chuẩn kỹ thuật

Theo các quy định và tiêu chuẩn kỹ thuật như TCVN 4756:1989, việc đo điện trở đất là bắt buộc để đảm bảo hệ thống nối đất đáp ứng các yêu cầu an toàn và pháp lý. Điều này giúp tránh các rủi ro pháp lý và bảo vệ người sử dụng cũng như tài sản.

5. Phát hiện sớm các vấn đề về tiếp đất

Việc đo đạc định kỳ điện trở đất giúp phát hiện sớm các vấn đề về hệ thống tiếp đất, như hiện tượng ăn mòn hoặc đứt gãy của các cọc tiếp đất. Nhờ đó, người sử dụng có thể tiến hành bảo trì kịp thời, ngăn ngừa các sự cố nghiêm trọng.

6. Bảo vệ các thiết bị điện tử nhạy cảm

Ngoài việc bảo vệ con người, đo điện trở đất còn giúp bảo vệ các thiết bị điện tử nhạy cảm trước các sự cố điện áp đột ngột, đảm bảo chúng hoạt động ổn định và bền bỉ.

Khi thực hiện đo điện trở đất, có một số yếu tố quan trọng cần lưu ý để đảm bảo kết quả đo đạt được độ chính xác cao và phản ánh đúng tình trạng của hệ thống nối đất. Dưới đây là các điểm cần chú ý:

• Chọn phương pháp đo phù hợp:

  Các phương pháp đo điện trở đất phổ biến bao gồm phương pháp điện áp rơi ba cực (3P), phương pháp bốn cọc (4P) và phương pháp hai kẹp (Clamp). Lựa chọn phương pháp phù hợp với điều kiện cụ thể của hệ thống tiếp địa và địa hình là rất quan trọng để đảm bảo kết quả đo chính xác.

• Đảm bảo khoảng cách giữa các điện cực:

  Khi đo điện trở đất, cần đảm bảo khoảng cách giữa các điện cực đo (đặc biệt là trong phương pháp 3P) là đủ lớn, thường là 10 lần chiều dài cọc tiếp địa. Điều này giúp giảm thiểu sai số do tương tác điện giữa các điện cực.

• Tránh các yếu tố gây nhiễu:

  Các vật thể kim loại gần khu vực đo như hàng rào, đường ống kim loại, hoặc các hệ thống tiếp địa khác có thể ảnh hưởng đến kết quả đo. Cần đảm bảo khu vực đo không bị ảnh hưởng bởi các yếu tố này để tránh sai lệch.

• Thực hiện đo nhiều lần:

  Để đảm bảo độ chính xác, nên thực hiện đo nhiều lần và tại các vị trí khác nhau xung quanh cọc nối đất. Điều này giúp xác định giá trị trung bình và giảm thiểu sai số do điều kiện môi trường thay đổi.

• Kiểm tra và xử lý kết quả đo:

  Sau khi đo, cần kiểm tra lại các thông số và xử lý các kết quả đo bất thường. Nếu giá trị điện trở đo được không ổn định hoặc có sai số lớn, cần xác định nguyên nhân và điều chỉnh phương pháp đo hoặc vị trí đo phù hợp.
