Điện Trở Đèn LED: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

Chủ đề điện trở đèn led: Điện trở đèn LED đóng vai trò quan trọng trong việc bảo vệ và nâng cao hiệu suất hoạt động của LED. Bài viết này sẽ cung cấp cho bạn những kiến thức từ cơ bản đến nâng cao về cách lựa chọn và tính toán điện trở cho đèn LED, đảm bảo sự ổn định và bền bỉ cho mạch điện của bạn.

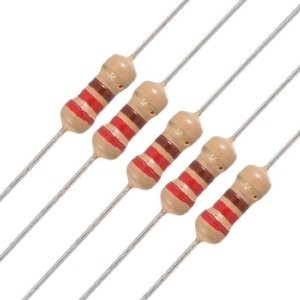

Điện trở cho đèn LED

Điện trở là một linh kiện quan trọng trong các mạch điện tử, đặc biệt là khi sử dụng với đèn LED. Điện trở giúp hạn chế dòng điện chạy qua đèn LED, bảo vệ LED khỏi bị quá tải và cháy nổ. Việc tính toán và chọn đúng giá trị điện trở phù hợp với LED là một phần quan trọng để đảm bảo hiệu suất và tuổi thọ của thiết bị.

Nguyên tắc hoạt động của đèn LED

Đèn LED (Light Emitting Diode) là một loại diode bán dẫn có khả năng phát sáng khi có dòng điện chạy qua. LED có điện áp hoạt động nhất định và không thể kết nối trực tiếp với nguồn điện mà không sử dụng điện trở để hạn chế dòng điện.

Cách tính điện trở cho đèn LED

Để tính điện trở cần thiết cho đèn LED, ta sử dụng công thức dựa trên định luật Ohm:

Trong đó:

  • \( R \) là giá trị điện trở cần tính (đơn vị: ohm).
  • \( V_{s} \) là điện áp nguồn (V).
  • \( V_{f} \) là điện áp thuận của LED (V).
  • \( I_f \) là cường độ dòng điện chạy qua LED (A).

Ví dụ minh họa

Giả sử bạn sử dụng một đèn LED có điện áp thuận \( V_{f} = 2V \) và nguồn điện cung cấp là \( V_{s} = 9V \). Dòng điện định mức của LED là \( I_f = 20mA \). Áp dụng công thức, ta tính được điện trở:

Vậy bạn cần một điện trở có giá trị khoảng 350 ohm để bảo vệ LED.

Các loại đèn LED và giá trị điện áp khác nhau

Điện áp của các loại đèn LED khác nhau phụ thuộc vào màu sắc và loại diode. Một số giá trị điện áp phổ biến cho các loại LED:

  • LED đỏ: 1.8 - 2.2V
  • LED xanh lá: 2.0 - 3.0V
  • LED xanh dương: 3.0 - 3.5V
  • LED trắng: 3.0 - 3.3V

Mạch nối tiếp và song song với đèn LED

Khi sử dụng nhiều LED trong cùng một mạch, có thể kết nối theo kiểu nối tiếp hoặc song song. Mỗi kiểu kết nối có cách tính điện trở khác nhau:

Nối tiếp

Trong mạch nối tiếp, các LED được kết nối theo chuỗi và dòng điện đi qua tất cả các LED là như nhau. Tổng điện áp cần cung cấp bằng tổng điện áp thuận của các LED cộng lại:

Song song

Trong mạch song song, các LED được kết nối cùng một điểm nguồn, mỗi LED có một điện trở riêng. Điện áp trên mỗi LED là như nhau và bằng điện áp nguồn, nhưng dòng điện chia đều qua các nhánh.

Kết luận

Việc chọn đúng điện trở cho đèn LED là rất quan trọng để bảo vệ thiết bị và đảm bảo hiệu suất hoạt động. Hiểu rõ về các thông số của đèn LED và áp dụng đúng công thức sẽ giúp bạn thiết kế mạch điện hiệu quả và an toàn.

Điện trở cho đèn LED

Tổng Quan về Điện Trở và Đèn LED

Điện trở và đèn LED là hai linh kiện quan trọng trong các mạch điện tử hiện đại. Điện trở được sử dụng để điều chỉnh dòng điện, trong khi đèn LED (Light Emitting Diode) phát ra ánh sáng khi có dòng điện đi qua. Việc hiểu rõ về chúng sẽ giúp bạn thiết kế mạch điện một cách an toàn và hiệu quả.

Điện Trở Là Gì?

Điện trở là một linh kiện điện tử có chức năng cản trở dòng điện chạy qua nó. Giá trị điện trở được đo bằng đơn vị ohm (\(\Omega\)) và có thể thay đổi tùy theo yêu cầu của mạch. Điện trở thường được dùng để kiểm soát dòng điện và bảo vệ các linh kiện khác khỏi bị quá tải.

Vai Trò của Điện Trở Trong Mạch Đèn LED

Đèn LED cần một dòng điện ổn định để hoạt động. Nếu dòng điện quá lớn, đèn LED sẽ bị cháy. Do đó, điện trở được sử dụng để giới hạn dòng điện đi qua đèn LED, đảm bảo an toàn cho đèn. Điện trở giúp điều chỉnh dòng điện và bảo vệ đèn LED khỏi sự thay đổi đột ngột về điện áp.

Cách Tính Điện Trở Cho Đèn LED

Việc tính toán điện trở phù hợp cho đèn LED có thể được thực hiện bằng cách sử dụng định luật Ohm:

Trong đó:

  • \(R\): Giá trị điện trở (ohm)
  • \(V_s\): Điện áp nguồn (V)
  • \(V_f\): Điện áp thuận của đèn LED (V)
  • \(I_f\): Dòng điện định mức của đèn LED (A)

Ví Dụ Thực Tế

Giả sử bạn sử dụng một đèn LED với điện áp thuận \(V_f = 2V\) và nguồn cấp \(V_s = 9V\), với dòng điện định mức là \(I_f = 20mA\). Áp dụng công thức:

Như vậy, bạn sẽ cần một điện trở khoảng 350 ohm để bảo vệ đèn LED.

Các Loại Điện Trở Thường Dùng Với Đèn LED

  • Điện trở 220 ohm: Thường dùng cho các đèn LED có điện áp thấp và dòng điện nhỏ.
  • Điện trở 330 ohm: Phù hợp cho đèn LED sử dụng nguồn điện 5V hoặc 9V.
  • Điện trở 1k ohm: Dùng khi cần giảm dòng điện lớn để bảo vệ các đèn LED nhạy cảm.

Kết Luận

Điện trở đóng vai trò không thể thiếu trong các mạch điện sử dụng đèn LED, giúp bảo vệ đèn khỏi hư hỏng và đảm bảo hoạt động ổn định. Việc chọn đúng giá trị điện trở là yếu tố quan trọng trong việc thiết kế mạch điện hiệu quả.

Nguyên Lý Hoạt Động Của Đèn LED

Đèn LED (Light Emitting Diode) là một loại diode bán dẫn có khả năng phát ra ánh sáng khi có dòng điện chạy qua nó. Sự phát sáng của LED dựa trên nguyên lý điện tử học và cấu trúc đặc biệt của nó. Dưới đây là chi tiết nguyên lý hoạt động của đèn LED.

Cấu Trúc Cơ Bản Của Đèn LED

Đèn LED được tạo thành từ hai lớp chất bán dẫn:

  • Lớp p: Lớp bán dẫn có dư thừa lỗ trống (là các vị trí mà electron có thể điền vào).
  • Lớp n: Lớp bán dẫn có dư thừa electron.

Khi hai lớp này được ghép với nhau, chúng tạo thành một mối nối p-n, nơi các electron từ lớp n và các lỗ trống từ lớp p có thể di chuyển vào nhau khi có dòng điện chạy qua.

Quá Trình Phát Sáng

Khi dòng điện một chiều được áp vào mối nối p-n của đèn LED, các electron từ lớp n sẽ di chuyển vào lớp p, và tại đây, chúng sẽ kết hợp với các lỗ trống. Quá trình này sẽ giải phóng năng lượng dưới dạng photon, hay còn gọi là ánh sáng. Ánh sáng phát ra sẽ có màu sắc phụ thuộc vào chất liệu bán dẫn được sử dụng trong đèn LED.

Màu Sắc Của Đèn LED

Màu sắc của ánh sáng phát ra từ đèn LED được quyết định bởi khoảng cách năng lượng giữa các electron và lỗ trống trong mối nối p-n. Các chất liệu bán dẫn khác nhau sẽ phát ra ánh sáng có bước sóng và màu sắc khác nhau. Ví dụ:

  • LED đỏ: Phát sáng trong khoảng 620 - 750 nm.
  • LED xanh lá: Phát sáng trong khoảng 520 - 570 nm.
  • LED xanh dương: Phát sáng trong khoảng 450 - 495 nm.
  • LED trắng: Thực chất là LED xanh dương được phủ lớp phosphor để phát ra ánh sáng trắng.

Điện Áp Hoạt Động Của Đèn LED

Mỗi đèn LED có điện áp thuận đặc trưng, gọi là \(V_f\), là mức điện áp cần thiết để kích hoạt quá trình phát sáng. Điện áp này thay đổi tùy theo màu sắc và loại đèn LED:

  • LED đỏ: \(V_f = 1.8V - 2.2V\)
  • LED xanh lá: \(V_f = 2.0V - 3.0V\)
  • LED xanh dương: \(V_f = 3.0V - 3.5V\)
  • LED trắng: \(V_f = 3.0V - 3.3V\)

Ứng Dụng Của Đèn LED

Đèn LED được sử dụng rộng rãi trong các thiết bị chiếu sáng, bảng hiệu quảng cáo, màn hình, và nhiều thiết bị điện tử khác do tính hiệu quả cao, tuổi thọ lâu dài và khả năng tiêu thụ ít năng lượng.

Cách Tính Điện Trở Cho Đèn LED

Việc tính toán đúng điện trở cho đèn LED là rất quan trọng để bảo vệ đèn LED khỏi bị hỏng do quá tải và đảm bảo hoạt động hiệu quả. Dưới đây là các bước hướng dẫn cách tính điện trở phù hợp cho mạch đèn LED.

Bước 1: Xác Định Các Thông Số Cơ Bản

Trước tiên, bạn cần biết một số thông số quan trọng của đèn LED và nguồn điện:

  • Điện áp nguồn \(V_s\): Đây là điện áp cung cấp cho mạch (thường là 5V, 9V hoặc 12V).
  • Điện áp thuận của đèn LED \(V_f\): Đây là điện áp yêu cầu để đèn LED phát sáng, thường từ 1.8V đến 3.5V tùy loại đèn LED.
  • Dòng điện định mức của đèn LED \(I_f\): Dòng điện mà đèn LED cần để hoạt động, thường là khoảng 10mA đến 30mA (\(0.01A\) đến \(0.03A\)).

Bước 2: Áp Dụng Công Thức Tính Điện Trở

Công thức tính điện trở dựa theo định luật Ohm:

Trong đó:

  • \(R\): Giá trị điện trở cần tính (ohm).
  • \(V_s\): Điện áp nguồn (V).
  • \(V_f\): Điện áp thuận của đèn LED (V).
  • \(I_f\): Dòng điện định mức của đèn LED (A).

Bước 3: Ví Dụ Cụ Thể

Giả sử bạn có một mạch với nguồn điện \(V_s = 9V\), sử dụng đèn LED đỏ có \(V_f = 2V\) và dòng điện \(I_f = 20mA\) (\(0.02A\)). Áp dụng công thức:

Như vậy, bạn cần một điện trở 350 ohm để giới hạn dòng điện và bảo vệ đèn LED.

Bước 4: Lựa Chọn Điện Trở Thích Hợp

Khi chọn điện trở, bạn nên chọn điện trở có giá trị gần nhất với kết quả tính toán. Nếu không có điện trở chính xác, bạn có thể chọn giá trị gần nhất cao hơn để đảm bảo an toàn cho đèn LED. Ví dụ, nếu bạn tính toán được 350 ohm, có thể chọn điện trở 360 ohm hoặc 390 ohm.

Bước 5: Sử Dụng Công Cụ Hỗ Trợ

Để đơn giản hóa quá trình tính toán, bạn có thể sử dụng các công cụ tính điện trở trực tuyến, chỉ cần nhập các thông số như \(V_s\), \(V_f\) và \(I_f\) để nhận ngay kết quả.

Kết Luận

Việc tính điện trở cho đèn LED không khó, nhưng đòi hỏi sự chính xác để bảo vệ đèn LED và đảm bảo mạch hoạt động hiệu quả. Hãy áp dụng đúng công thức và kiểm tra kỹ các thông số trước khi chọn điện trở cho mạch của bạn.

Cách Tính Điện Trở Cho Đèn LED

Lựa Chọn Điện Trở Phù Hợp Cho Các Loại Đèn LED

Việc lựa chọn điện trở phù hợp cho các loại đèn LED là một bước quan trọng để đảm bảo đèn hoạt động hiệu quả và an toàn. Mỗi loại đèn LED có các yêu cầu về dòng điện và điện áp khác nhau, do đó việc tính toán và chọn đúng giá trị điện trở là rất cần thiết. Dưới đây là các bước hướng dẫn cụ thể.

Bước 1: Xác Định Điện Áp Và Dòng Điện Của Đèn LED

Trước tiên, cần xác định điện áp thuận \(V_f\) và dòng điện định mức \(I_f\) của đèn LED bạn sử dụng. Các thông số này thường được nhà sản xuất cung cấp:

  • LED đỏ: \(V_f = 1.8V - 2.2V\), \(I_f = 20mA\).
  • LED xanh lá: \(V_f = 2.0V - 3.0V\), \(I_f = 20mA\).
  • LED xanh dương: \(V_f = 3.0V - 3.5V\), \(I_f = 20mA\).
  • LED trắng: \(V_f = 3.0V - 3.3V\), \(I_f = 20mA\).

Bước 2: Xác Định Điện Áp Nguồn \(V_s\)

Điện áp nguồn là điện áp mà bạn cung cấp cho mạch đèn LED. Thông thường, nguồn điện có thể là 5V, 9V hoặc 12V, tùy vào mạch điện và mục đích sử dụng.

Bước 3: Áp Dụng Công Thức Tính Điện Trở

Sử dụng công thức sau để tính toán giá trị điện trở:

Trong đó:

  • \(R\): Giá trị điện trở cần chọn (ohm).
  • \(V_s\): Điện áp nguồn (V).
  • \(V_f\): Điện áp thuận của đèn LED (V).
  • \(I_f\): Dòng điện định mức của đèn LED (A).

Bước 4: Ví Dụ Cụ Thể Cho Các Loại Đèn LED

Loại Đèn LED Điện Áp Nguồn \(V_s\) Điện Áp Thuận \(V_f\) Dòng Điện \(I_f\) Giá Trị Điện Trở \(R\)
LED đỏ 9V 2V 20mA (0.02A) \(R = \frac{9V - 2V}{0.02A} = 350 \Omega\)
LED xanh lá 12V 2.5V 20mA (0.02A) \(R = \frac{12V - 2.5V}{0.02A} = 475 \Omega\)
LED xanh dương 5V 3V 20mA (0.02A) \(R = \frac{5V - 3V}{0.02A} = 100 \Omega\)

Bước 5: Chọn Điện Trở Gần Nhất

Sau khi tính toán giá trị điện trở, hãy chọn giá trị gần nhất có sẵn trên thị trường. Ví dụ, nếu bạn tính toán được \(350 \Omega\), có thể chọn điện trở 360 ohm hoặc 330 ohm, tùy thuộc vào mục đích sử dụng.

Bước 6: Kiểm Tra Và Điều Chỉnh

Sau khi lắp đặt điện trở, hãy kiểm tra mạch để đảm bảo rằng đèn LED hoạt động ổn định và không bị quá tải. Nếu cần thiết, có thể điều chỉnh giá trị điện trở để tối ưu hóa hiệu suất của mạch.

Việc lựa chọn đúng điện trở cho các loại đèn LED sẽ giúp kéo dài tuổi thọ của đèn và đảm bảo mạch điện hoạt động an toàn và hiệu quả.

Mạch Kết Nối Đèn LED

Kết nối đèn LED vào mạch điện cần thực hiện đúng cách để đảm bảo an toàn và hiệu quả hoạt động. Dưới đây là hướng dẫn chi tiết về cách kết nối đèn LED vào mạch điện, bao gồm cả việc tính toán và lựa chọn các linh kiện phù hợp.

Bước 1: Xác Định Các Thành Phần Của Mạch

Một mạch kết nối đèn LED thông thường sẽ bao gồm các thành phần sau:

  • Nguồn điện: Cung cấp điện áp cho mạch (thường là pin hoặc nguồn DC).
  • Đèn LED: Thiết bị phát sáng khi có dòng điện chạy qua.
  • Điện trở: Hạn chế dòng điện đi qua đèn LED, bảo vệ đèn không bị hỏng.
  • Dây dẫn: Kết nối các linh kiện với nhau.

Bước 2: Sơ Đồ Kết Nối Đèn LED Đơn Giản

Mạch kết nối cơ bản nhất là kết nối một đèn LED với một điện trở nối tiếp:

  • Điện trở: Được nối vào cực dương của nguồn điện.
  • Đèn LED: Cực dương (anode) nối vào đầu ra của điện trở và cực âm (cathode) nối vào cực âm của nguồn điện.

Chú ý: Cực anode của đèn LED thường là chân dài hơn, và cực cathode là chân ngắn hơn.

Bước 3: Tính Toán Điện Trở Cho Mạch

Trước khi kết nối, bạn cần tính toán giá trị điện trở phù hợp để bảo vệ đèn LED. Sử dụng công thức:

Trong đó:

  • \(R\): Giá trị điện trở cần tính (ohm).
  • \(V_s\): Điện áp nguồn (V).
  • \(V_f\): Điện áp thuận của đèn LED (V).
  • \(I_f\): Dòng điện định mức của đèn LED (A).

Bước 4: Ví Dụ Kết Nối Đèn LED Vào Mạch

Giả sử bạn có nguồn điện \(V_s = 9V\) và đèn LED đỏ với điện áp thuận \(V_f = 2V\) và dòng điện định mức \(I_f = 20mA\) (\(0.02A\)). Áp dụng công thức tính điện trở:

Bạn cần sử dụng một điện trở có giá trị khoảng 350 ohm để kết nối nối tiếp với đèn LED và nguồn điện.

Bước 5: Kết Nối Nhiều Đèn LED

Khi cần kết nối nhiều đèn LED, bạn có thể lựa chọn các phương pháp:

  1. Kết Nối Nối Tiếp: Các đèn LED được nối nối tiếp với nhau. Điện áp tổng \(V_t\) cần thiết sẽ là tổng điện áp thuận của các đèn LED.
  2. Kết Nối Song Song: Các đèn LED được nối song song. Mỗi đèn LED cần có một điện trở riêng để giới hạn dòng điện.

Bước 6: Kiểm Tra Mạch

Sau khi hoàn thành kết nối, kiểm tra mạch để đảm bảo rằng các đèn LED phát sáng ổn định và không bị quá nhiệt. Nếu có sự cố, hãy kiểm tra lại các giá trị điện trở và kết nối.

Kết Luận

Việc kết nối đèn LED vào mạch điện là một quá trình đơn giản nhưng cần chú ý đến các chi tiết nhỏ như tính toán điện trở phù hợp và chọn đúng phương pháp kết nối. Thực hiện đúng các bước sẽ giúp bạn tạo ra một mạch điện an toàn và hiệu quả.

Các Vấn Đề Thường Gặp Khi Sử Dụng Đèn LED và Cách Khắc Phục

1. Đèn LED bị cháy hoặc hư hỏng

Đèn LED có thể bị cháy hoặc hư hỏng do nhiều nguyên nhân, nhưng phổ biến nhất là do không sử dụng điện trở hạn dòng phù hợp. Khi dòng điện đi qua LED lớn hơn dòng định mức, LED sẽ bị quá tải và dẫn đến cháy hoặc hư hỏng.

Giải pháp:

  • Sử dụng điện trở phù hợp: Để bảo vệ LED, hãy sử dụng điện trở phù hợp với giá trị dòng điện và điện áp của LED. Công thức tính điện trở là: \(R = \frac{U_{nguồn} - U_{LED}}{I_{LED}}\), trong đó \(U_{nguồn}\) là điện áp nguồn, \(U_{LED}\) là điện áp LED, và \(I_{LED}\) là cường độ dòng điện qua LED.
  • Kiểm tra mạch điện: Trước khi lắp đặt, hãy kiểm tra kỹ lưỡng mạch điện để đảm bảo không có sự cố ngắn mạch hoặc kết nối sai.

2. Mạch đèn LED không ổn định

Mạch đèn LED không ổn định có thể biểu hiện dưới dạng đèn nhấp nháy hoặc không sáng đều. Nguyên nhân thường do kết nối không chắc chắn, điện áp nguồn không ổn định, hoặc điện trở không phù hợp.

Giải pháp:

  • Kiểm tra kết nối: Đảm bảo các điểm kết nối trong mạch đều chắc chắn và không bị lỏng lẻo. Hàn lại các điểm nối nếu cần thiết.
  • Sử dụng nguồn điện ổn định: Kiểm tra và đảm bảo nguồn điện cung cấp cho mạch là ổn định. Có thể sử dụng bộ ổn áp để duy trì điện áp ổn định.
  • Tính toán lại điện trở: Nếu đèn LED vẫn không ổn định, hãy tính toán lại giá trị điện trở và sử dụng điện trở có công suất phù hợp. Lưu ý rằng điện trở quá lớn hoặc quá nhỏ đều có thể gây ra sự không ổn định.

3. Đèn LED không sáng hoặc sáng yếu

Khi đèn LED không sáng hoặc sáng yếu, nguyên nhân có thể là do dòng điện qua LED không đủ hoặc điện trở sử dụng không phù hợp.

Giải pháp:

  • Kiểm tra nguồn cấp: Đảm bảo rằng nguồn cấp đủ điện áp và công suất để cung cấp cho LED.
  • Điều chỉnh điện trở: Tính toán lại và sử dụng điện trở với giá trị phù hợp để đảm bảo dòng điện qua LED đủ để nó phát sáng đúng cách. Công thức tính điện trở: \(R = \frac{U_{nguồn} - U_{LED}}{I_{LED}}\).
  • Kiểm tra LED: Đảm bảo rằng LED không bị hư hỏng. Thử thay thế LED bằng một cái mới để kiểm tra.
Các Vấn Đề Thường Gặp Khi Sử Dụng Đèn LED và Cách Khắc Phục

Công Cụ và Phần Mềm Hỗ Trợ Tính Điện Trở Cho Đèn LED

Khi làm việc với đèn LED, việc tính toán điện trở phù hợp là rất quan trọng để đảm bảo hoạt động ổn định và kéo dài tuổi thọ của LED. Dưới đây là một số công cụ và phần mềm hỗ trợ bạn trong việc này.

1. Công Cụ Tính Điện Trở Online

Các công cụ tính điện trở online giúp bạn tính toán nhanh chóng và chính xác giá trị điện trở cần thiết cho đèn LED chỉ với vài thao tác đơn giản.

  • LED Resistor Calculator: Công cụ này cho phép bạn nhập các thông số như điện áp nguồn (\(U_{nguồn}\)), điện áp LED (\(U_{LED}\)), và cường độ dòng điện qua LED (\(I_{LED}\)) để tính toán giá trị điện trở cần thiết. Kết quả sẽ được hiển thị ngay lập tức, giúp bạn lựa chọn điện trở phù hợp.
  • Ohm's Law Calculator: Một công cụ khác thường được sử dụng là máy tính định luật Ohm. Bạn chỉ cần nhập điện áp và dòng điện, công cụ sẽ tự động tính toán điện trở cho bạn.

2. Phần Mềm Tính Toán Điện Trở Cho Đèn LED

Ngoài các công cụ trực tuyến, còn có các ứng dụng di động và phần mềm chuyên dụng giúp bạn tính toán điện trở một cách chi tiết và có thể sử dụng mọi lúc mọi nơi.

  • LED Resistor Calculator (App): Ứng dụng này có sẵn trên Google Play và App Store, cho phép bạn nhập thông số trực tiếp trên điện thoại di động. Chức năng bao gồm tính toán cho LED đơn lẻ, mạch nối tiếp và mạch song song.
  • Electronics Toolkit: Đây là một ứng dụng toàn diện, không chỉ hỗ trợ tính toán điện trở cho LED mà còn có nhiều tính năng khác như tính toán mạch điện, kiểm tra giá trị điện trở màu, và nhiều công cụ hữu ích khác cho người làm điện tử.

3. Bảng Tính Trị Số Điện Trở Thông Dụng

Để tiện lợi trong việc lựa chọn điện trở, bạn có thể tham khảo bảng tính trị số điện trở thông dụng dưới đây:

Điện Áp Nguồn (\(U_{nguồn}\)) Điện Áp LED (\(U_{LED}\)) Cường Độ Dòng Điện (\(I_{LED}\)) Giá Trị Điện Trở (\(R\))
5V 2V 20mA \(R = \frac{5V - 2V}{0.02A} = 150 \Omega\)
12V 3V 20mA \(R = \frac{12V - 3V}{0.02A} = 450 \Omega\)

Với các công cụ và phần mềm hỗ trợ này, việc tính toán điện trở cho đèn LED trở nên dễ dàng và chính xác hơn, giúp bạn đảm bảo các mạch điện hoạt động an toàn và hiệu quả.

Lựa Chọn Linh Kiện và Mua Điện Trở, Đèn LED

Việc lựa chọn đúng linh kiện như điện trở và đèn LED là một bước quan trọng để đảm bảo mạch điện của bạn hoạt động hiệu quả và bền bỉ. Dưới đây là hướng dẫn chi tiết về cách chọn mua các linh kiện này.

1. Các loại điện trở phổ biến trên thị trường

Điện trở là linh kiện không thể thiếu trong mạch điện, với nhiều loại khác nhau phù hợp cho từng ứng dụng cụ thể:

  • Điện trở than ép (Carbon Film Resistors): Loại điện trở này có dải giá trị rộng từ 1Ω đến 100MΩ và công suất từ 1/8W đến 2W. Chúng được sử dụng phổ biến trong các mạch có tần số thấp nhờ vào tính chất thuần trở.
  • Điện trở dây quấn (Wirewound Resistors): Được làm từ dây dẫn quấn quanh một lõi, loại điện trở này có độ chính xác cao và khả năng chịu nhiệt lớn, thích hợp cho các mạch công suất cao nhưng không phù hợp cho các mạch tần số cao do tính chất điện cảm của nó.
  • Điện trở màng mỏng (Thin Film Resistors): Với đặc điểm thuần trở, loại này được sử dụng nhiều trong các mạch có tần số cao. Tuy nhiên, chúng có công suất thấp và giá thành cao hơn các loại điện trở khác.
  • Biến trở (Variable Resistors): Cho phép thay đổi giá trị điện trở, thường được dùng để điều chỉnh điện áp hoặc cường độ dòng điện trong mạch.

2. Các loại đèn LED phổ biến

Đèn LED có nhiều loại khác nhau, mỗi loại có ứng dụng riêng:

  • LED đỏ: Hoạt động với điện áp từ 1.63V đến 2.03V và dòng điện khoảng 10mA, thường dùng trong các mạch báo hiệu.
  • LED trắng: Cần điện áp cao hơn, từ 3V đến 3.5V, thường được sử dụng trong chiếu sáng.
  • LED xanh lá và xanh dương: Cả hai đều có điện áp hoạt động từ 2.0V đến 3.5V, được sử dụng rộng rãi trong các ứng dụng hiển thị.

3. Lựa chọn và mua linh kiện

Khi chọn mua điện trở và đèn LED, bạn cần lưu ý các yếu tố sau:

  1. Đặc tính kỹ thuật: Đảm bảo rằng điện trở và LED bạn chọn có đặc tính phù hợp với yêu cầu mạch, đặc biệt là về giá trị điện trở, công suất, và điện áp hoạt động.
  2. Chất lượng linh kiện: Chọn mua từ các nhà cung cấp uy tín để đảm bảo chất lượng linh kiện, tránh các linh kiện giả mạo hoặc kém chất lượng.
  3. Giá thành và số lượng: Mua với số lượng phù hợp với nhu cầu và cân nhắc giữa giá thành và chất lượng để tối ưu hóa chi phí.

Ngoài ra, bạn có thể tham khảo các cửa hàng điện tử lớn hoặc mua online tại các trang thương mại điện tử uy tín để tìm được sản phẩm phù hợp với giá tốt.
