Điện Trở Ohm: Khái Niệm, Ứng Dụng và Cách Tính Toàn Diện

Điện trở (\(R\)) là một thành phần quan trọng trong các mạch điện, có tác dụng hạn chế dòng điện chạy qua. Đơn vị đo điện trở là Ohm (\(\Omega\)), được đặt theo tên của nhà vật lý người Đức Georg Simon Ohm, người đã phát hiện ra định luật Ohm.

1. Định Luật Ohm

Định luật Ohm mô tả mối quan hệ giữa điện áp (\(V\)), dòng điện (\(I\)), và điện trở (\(R\)) trong một mạch điện. Công thức cơ bản của định luật này là:

\[V = I \times R\]

Trong đó:

• \(V\) là điện áp (Volt)
• \(I\) là dòng điện (Ampere)
• \(R\) là điện trở (Ohm)

2. Phân Loại Điện Trở

Điện trở có thể được phân loại dựa trên nhiều yếu tố khác nhau:

• Theo công suất: Điện trở thường, điện trở công suất, và điện trở nhiệt.
• Theo chất liệu: Điện trở carbon, điện trở dây quấn, điện trở màng, điện trở film, và điện trở bề mặt.

3. Cách Đọc Trị Số Điện Trở

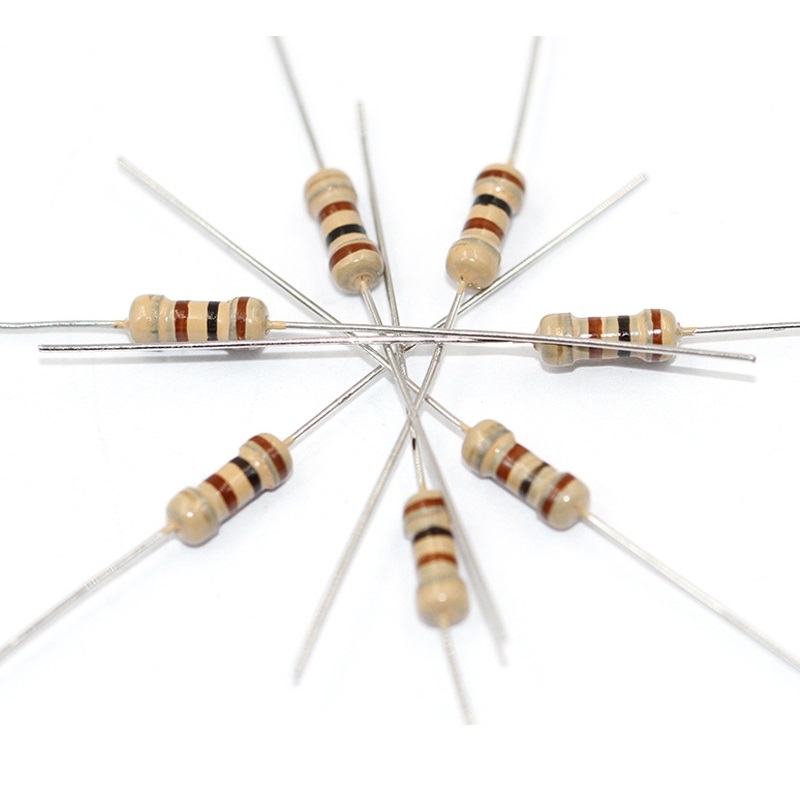

Trị số điện trở thường được biểu thị bằng các vòng màu trên thân điện trở. Cách đọc trị số dựa trên số vòng màu:

• Điện trở 4 vòng màu: Vòng 1 là hàng chục, vòng 2 là hàng đơn vị, vòng 3 là hệ số nhân với số mũ của 10, và vòng 4 là sai số.
• Điện trở 5 vòng màu: Vòng 1 là hàng trăm, vòng 2 là hàng chục, vòng 3 là hàng đơn vị, vòng 4 là hệ số nhân với số mũ của 10, và vòng 5 là sai số.

4. Ứng Dụng Của Điện Trở

Điện trở được sử dụng trong nhiều ứng dụng khác nhau trong các mạch điện:

• Hạn chế dòng điện trong mạch điện
• Chia điện áp giữa các phần của mạch
• Tạo thành các bộ lọc tín hiệu
• Chuyển đổi năng lượng điện thành nhiệt

5. Cách Mắc Điện Trở Trong Mạch Điện

• Mắc nối tiếp: Các điện trở mắc nối tiếp có giá trị tương đương bằng tổng các điện trở thành phần. Công thức tính: \[R_{td} = R_1 + R_2 + R_3 + ...\]
• Mắc song song: Giá trị tương đương của các điện trở mắc song song được tính bằng công thức: \[\frac{1}{R_{td}} = \frac{1}{R_1} + \frac{1}{R_2} + \frac{1}{R_3} + ...\]

Điện trở là đại lượng vật lý biểu thị khả năng cản trở dòng điện của một vật liệu hoặc linh kiện trong mạch điện. Điện trở được ký hiệu là \(R\) và đơn vị đo lường là Ohm, ký hiệu là \(\Omega\). Theo định luật Ohm, điện trở được xác định bằng tỷ lệ giữa hiệu điện thế \(V\) và cường độ dòng điện \(I\) đi qua vật dẫn, theo công thức:

Điện trở có vai trò quan trọng trong việc điều chỉnh dòng điện, bảo vệ các thiết bị điện tử khỏi sự quá tải, và ổn định hoạt động của mạch điện.

Điện trở được phân loại dựa trên nhiều yếu tố khác nhau như vật liệu chế tạo, chức năng và cách sử dụng trong mạch điện. Dưới đây là các loại điện trở phổ biến:

• Điện trở cố định: Đây là loại điện trở có giá trị cố định không thay đổi. Điện trở cố định thường được sử dụng trong các mạch điện thông thường để điều chỉnh dòng điện và điện áp.
• Điện trở biến thiên (biến trở): Loại điện trở này cho phép thay đổi giá trị điện trở bằng cách điều chỉnh vị trí của con trượt hoặc quay núm điều chỉnh. Biến trở thường được sử dụng trong các thiết bị điện tử như điều chỉnh âm lượng, ánh sáng.
• Điện trở nhiệt (thermistor): Đây là loại điện trở có giá trị thay đổi theo nhiệt độ. Điện trở nhiệt được sử dụng để đo nhiệt độ hoặc bảo vệ mạch điện khỏi sự quá nhiệt.
• Điện trở quang (photoresistor): Loại điện trở này thay đổi giá trị khi tiếp xúc với ánh sáng. Điện trở quang được ứng dụng trong các thiết bị cảm biến ánh sáng, điều khiển tự động.
• Điện trở carbon: Được chế tạo từ bột carbon, loại điện trở này có giá thành rẻ và được sử dụng rộng rãi trong các mạch điện tử đơn giản.
• Điện trở film kim loại: Được chế tạo từ một lớp mỏng kim loại phủ lên lõi cách điện, loại điện trở này có độ chính xác cao và ổn định, thường được sử dụng trong các mạch điện đòi hỏi độ chính xác cao.

Các loại điện trở này được lựa chọn và sử dụng tùy thuộc vào yêu cầu cụ thể của từng mạch điện và mục đích ứng dụng.

Điện trở có thể được tính bằng nhiều phương pháp khác nhau tùy thuộc vào thông tin mà bạn có. Dưới đây là các phương pháp tính toán điện trở phổ biến:

• Dùng định luật Ohm: Công thức cơ bản nhất để tính điện trở là dựa trên định luật Ohm, với công thức: \[ R = \frac{V}{I} \] Trong đó, \(R\) là điện trở (đơn vị \(\Omega\)), \(V\) là hiệu điện thế (đơn vị Volt) và \(I\) là cường độ dòng điện (đơn vị Ampe). Công thức này được áp dụng khi bạn biết được giá trị của hiệu điện thế và cường độ dòng điện trong mạch.
• Điện trở của vật liệu dẫn điện: Điện trở của một vật liệu dẫn điện có thể được tính toán dựa trên công thức: \[ R = \rho \cdot \frac{L}{A} \] Trong đó, \(\rho\) là điện trở suất của vật liệu (đơn vị \(\Omega \cdot m\)), \(L\) là chiều dài của vật dẫn (đơn vị mét), và \(A\) là tiết diện ngang của vật dẫn (đơn vị mét vuông). Công thức này thường được áp dụng cho các vật liệu đồng nhất như kim loại.
• Tính điện trở tổng trong mạch: Trong mạch điện, điện trở tổng có thể được tính dựa trên các quy tắc sau:
  • Mạch nối tiếp: Tổng điện trở trong mạch nối tiếp bằng tổng các điện trở thành phần: \[ R_{\text{total}} = R_1 + R_2 + R_3 + \ldots + R_n \]
  • Mạch song song: Tổng điện trở trong mạch song song được tính bằng công thức: \[ \frac{1}{R_{\text{total}}} = \frac{1}{R_1} + \frac{1}{R_2} + \frac{1}{R_3} + \ldots + \frac{1}{R_n} \]

Bằng cách sử dụng các phương pháp tính toán trên, bạn có thể dễ dàng xác định giá trị điện trở trong các mạch điện khác nhau.

Điện trở là một trong những linh kiện điện tử cơ bản và có nhiều ứng dụng quan trọng trong các mạch điện tử. Dưới đây là một số ứng dụng phổ biến của điện trở:

• Điều chỉnh dòng điện: Điện trở được sử dụng để hạn chế dòng điện chạy qua các thành phần khác trong mạch, giúp bảo vệ các linh kiện khỏi bị hư hỏng do quá dòng.
• Chia điện áp: Điện trở có thể được sử dụng để chia điện áp trong mạch điện thông qua một mạch chia điện áp, từ đó cung cấp điện áp thấp hơn cho một số thành phần trong mạch.
• Điều chỉnh mức tín hiệu: Điện trở thường được sử dụng trong các mạch điều chỉnh tín hiệu để đảm bảo rằng mức tín hiệu đầu ra nằm trong phạm vi mong muốn, chẳng hạn như trong mạch khuếch đại âm thanh.
• Thiết lập thời gian trong mạch RC: Trong các mạch thời gian như mạch tạo xung hoặc mạch dao động, điện trở kết hợp với tụ điện để thiết lập khoảng thời gian, tần số dao động hoặc thời gian trễ.
• Ứng dụng trong cảm biến: Điện trở được sử dụng trong các mạch cảm biến để chuyển đổi biến đổi vật lý thành tín hiệu điện, ví dụ như trong cảm biến nhiệt độ hoặc cảm biến ánh sáng.
• Kết hợp với LED: Điện trở thường được sử dụng trong mạch LED để giới hạn dòng điện chạy qua LED, đảm bảo rằng LED không bị hỏng do quá dòng.

Những ứng dụng trên cho thấy điện trở là một thành phần không thể thiếu trong hầu hết các mạch điện tử, đóng vai trò quan trọng trong việc điều chỉnh và ổn định hoạt động của mạch.

Điện trở được phân loại dựa trên nhiều yếu tố khác nhau như vật liệu chế tạo, công suất, giá trị điện trở, và ứng dụng. Dưới đây là một số loại điện trở phổ biến trong lĩnh vực điện tử:

• Điện trở carbon: Đây là loại điện trở được làm từ hỗn hợp bột than và chất kết dính, có giá thành rẻ và được sử dụng rộng rãi trong các mạch điện tử cơ bản.
• Điện trở màng kim loại: Loại điện trở này được chế tạo bằng cách phủ một lớp kim loại mỏng lên lõi cách điện. Chúng có độ chính xác cao hơn so với điện trở carbon và thường được sử dụng trong các ứng dụng yêu cầu độ ổn định.
• Điện trở dây quấn: Điện trở này được làm bằng cách quấn dây kim loại xung quanh một lõi cách điện, có khả năng chịu tải cao và thường được sử dụng trong các ứng dụng công suất lớn.
• Điện trở film oxit kim loại: Loại điện trở này sử dụng lớp màng oxit kim loại để tạo ra điện trở, có độ ổn định cao và ít thay đổi giá trị theo nhiệt độ.
• Điện trở biến thiên (biến trở): Đây là loại điện trở có thể điều chỉnh được giá trị bằng cách thay đổi vị trí của con trượt. Biến trở thường được sử dụng trong các mạch điều chỉnh âm lượng, độ sáng, và các thông số khác.
• Điện trở SMD (Surface Mount Device): Điện trở SMD là loại điện trở nhỏ, được gắn trực tiếp lên bề mặt bảng mạch in, thích hợp cho các thiết bị điện tử nhỏ gọn và hiện đại.

Các loại điện trở trên đều có ứng dụng riêng biệt trong các mạch điện tử, từ những mạch cơ bản cho đến các hệ thống phức tạp. Việc lựa chọn đúng loại điện trở sẽ giúp đảm bảo hoạt động ổn định và hiệu quả của mạch điện.

Điện trở là một thành phần quan trọng trong các mạch điện tử, và việc sử dụng đúng loại điện trở và giá trị phù hợp có thể ảnh hưởng lớn đến hiệu suất và độ bền của mạch. Dưới đây là một số lưu ý quan trọng khi sử dụng điện trở:

6.1. Lựa chọn giá trị điện trở phù hợp

Giá trị điện trở cần được lựa chọn dựa trên yêu cầu của mạch. Các bước để lựa chọn giá trị điện trở phù hợp bao gồm:

• Xác định điện áp và dòng điện yêu cầu của mạch.
• Sử dụng định luật Ohm \[R = \frac{V}{I}\] để tính toán giá trị điện trở cần thiết, trong đó \(R\) là điện trở, \(V\) là điện áp và \(I\) là dòng điện.
• Chọn điện trở có giá trị gần nhất với kết quả tính toán từ các giá trị tiêu chuẩn.

6.2. Đảm bảo đúng loại điện trở cho từng ứng dụng

Điện trở có nhiều loại khác nhau như điện trở carbon, điện trở film kim loại, điện trở dây quấn, mỗi loại có ưu điểm và nhược điểm riêng. Lựa chọn đúng loại điện trở cho ứng dụng cụ thể sẽ giúp tối ưu hóa hiệu suất của mạch:

• Điện trở carbon: Phù hợp cho các ứng dụng yêu cầu độ chính xác thấp và có chi phí thấp.
• Điện trở film kim loại: Có độ ổn định và độ chính xác cao, thích hợp cho các ứng dụng yêu cầu độ chính xác cao và ổn định.
• Điện trở dây quấn: Có khả năng chịu được dòng điện cao và công suất lớn, thích hợp cho các ứng dụng yêu cầu công suất cao.

6.3. Lưu ý về công suất điện trở

Công suất của điện trở phải được lựa chọn dựa trên công suất tiêu thụ trong mạch. Điện trở có thể bị hỏng nếu công suất tiêu thụ vượt quá công suất định mức của nó. Công suất điện trở có thể được tính bằng công thức:

• \[P = V^2 / R\]
• \[P = I^2 \times R\]

Trong đó \(P\) là công suất, \(V\) là điện áp, \(I\) là dòng điện và \(R\) là điện trở. Hãy đảm bảo rằng công suất của điện trở được chọn lớn hơn ít nhất 25% so với công suất tiêu thụ dự kiến trong mạch.

6.4. Xem xét nhiệt độ hoạt động

Nhiệt độ hoạt động có thể ảnh hưởng đến giá trị điện trở và độ bền của điện trở. Một số điện trở có hệ số nhiệt độ khác nhau, nghĩa là giá trị điện trở có thể thay đổi khi nhiệt độ thay đổi. Đối với các mạch hoạt động trong môi trường nhiệt độ cao, cần chọn điện trở có hệ số nhiệt độ thấp để đảm bảo độ ổn định của mạch.

6.5. Đảm bảo điện trở được lắp đặt đúng cách

Việc lắp đặt điện trở không đúng cách có thể dẫn đến các vấn đề như tiếp xúc kém hoặc cháy nổ. Hãy tuân thủ các bước sau khi lắp đặt điện trở:

1. Kiểm tra chân điện trở và đảm bảo chúng sạch sẽ, không bị oxy hóa.
2. Hàn điện trở chắc chắn vào bảng mạch, đảm bảo không có điểm hở hoặc hàn kém.
3. Sử dụng bọc cách điện nếu cần thiết để tránh tiếp xúc chéo giữa các thành phần.

Bằng cách tuân thủ các lưu ý trên, bạn sẽ có thể sử dụng điện trở một cách hiệu quả và an toàn trong các mạch điện tử.

Điện trở là một thành phần cơ bản và quan trọng trong bất kỳ mạch điện nào, đóng vai trò quyết định trong việc điều chỉnh dòng điện và bảo vệ các linh kiện khác trong mạch. Việc hiểu rõ và sử dụng đúng loại điện trở không chỉ giúp đảm bảo hoạt động ổn định của mạch điện mà còn tối ưu hóa hiệu suất và kéo dài tuổi thọ của các thiết bị điện tử.

7.1. Tầm quan trọng của điện trở trong mạch điện

Điện trở được sử dụng rộng rãi trong hầu hết các mạch điện tử để:

• Điều chỉnh và kiểm soát dòng điện: Bằng cách thay đổi giá trị điện trở, ta có thể kiểm soát lượng dòng điện chạy qua các linh kiện khác trong mạch.
• Bảo vệ các linh kiện điện tử: Điện trở giúp giới hạn dòng điện, ngăn ngừa quá tải và bảo vệ các linh kiện nhạy cảm như transistor, diode và IC khỏi bị hỏng.
• Chia điện áp: Điện trở có thể được sử dụng để chia điện áp giữa các phần của mạch, đảm bảo điện áp phù hợp được cung cấp cho từng linh kiện.

7.2. Các tài liệu tham khảo và học tập thêm

Để nắm vững và hiểu rõ hơn về điện trở và các ứng dụng của nó trong mạch điện tử, có thể tham khảo thêm các tài liệu học tập và nghiên cứu từ các nguồn uy tín như sách giáo khoa về điện tử, tài liệu hướng dẫn của nhà sản xuất linh kiện và các khóa học trực tuyến. Một số bước cơ bản để tìm hiểu thêm bao gồm:

1. Nghiên cứu định luật Ohm và các công thức liên quan: Hiểu rõ định luật Ohm \[V = I \times R\] và các công thức liên quan là nền tảng cho việc tính toán và sử dụng điện trở trong mạch điện.
2. Tham gia các khóa học điện tử cơ bản: Các khóa học này cung cấp kiến thức cơ bản về điện trở, cách đọc giá trị điện trở qua mã màu, và cách tính toán điện trở trong các mạch phức tạp.
3. Thực hành lắp ráp mạch điện: Việc thực hành lắp ráp các mạch điện đơn giản sẽ giúp củng cố kiến thức lý thuyết và nắm bắt cách sử dụng điện trở trong thực tế.
4. Tìm hiểu qua các diễn đàn và cộng đồng trực tuyến: Tham gia các diễn đàn và cộng đồng trực tuyến về điện tử giúp chia sẻ kinh nghiệm và học hỏi từ các chuyên gia trong lĩnh vực này.

Qua bài viết này, hy vọng bạn đã có cái nhìn tổng quan về điện trở, từ khái niệm, phân loại, cách tính toán, đến các ứng dụng thực tế. Điện trở không chỉ là một linh kiện nhỏ bé mà còn là một phần không thể thiếu trong việc xây dựng và phát triển các mạch điện tử hiện đại.
