Điện Trở 68k - Tìm Hiểu Đặc Điểm, Ứng Dụng Và Hướng Dẫn Sử Dụng

Chủ đề điện trở 68k: Điện trở 68k là một linh kiện quan trọng trong các mạch điện tử, được sử dụng rộng rãi để điều chỉnh dòng điện và phân áp. Bài viết này sẽ cung cấp thông tin chi tiết về đặc điểm, ứng dụng, và cách sử dụng điện trở 68k trong các ứng dụng thực tế, giúp bạn hiểu rõ hơn về tầm quan trọng của linh kiện này.

Thông tin về Điện Trở 68k

Điện trở 68k là một linh kiện điện tử có giá trị điện trở 68 kΩ (kilo-ohm), thường được sử dụng trong các mạch điện tử để điều chỉnh dòng điện và phân áp. Đây là một thành phần phổ biến trong các thiết bị điện tử, từ các thiết bị gia dụng đến các ứng dụng công nghiệp.

Đặc điểm của Điện Trở 68k

  • Giá trị: 68 kΩ
  • Độ chính xác: ±5%
  • Công suất: Thường là 1/4W, 1/2W hoặc 2W tùy vào ứng dụng cụ thể.
  • Kích thước: Có nhiều kích thước khác nhau tùy vào công suất, từ nhỏ gọn cho đến các loại điện trở sứ lớn.
  • Loại điện trở: Thường có thể là điện trở than hoặc điện trở kim loại, được mã hóa bằng các vòng màu theo tiêu chuẩn quốc tế.

Công dụng của Điện Trở 68k

Điện trở 68k được sử dụng trong nhiều ứng dụng điện tử khác nhau, bao gồm:

  1. Giảm dòng điện: Giúp hạn chế dòng điện trong các mạch, bảo vệ các thành phần khác khỏi bị quá tải.
  2. Chia điện áp: Được sử dụng trong các mạch phân áp để cung cấp các mức điện áp khác nhau cho các phần của mạch điện.
  3. Điều chỉnh tín hiệu: Thường được dùng để điều chỉnh biên độ tín hiệu trong các mạch âm thanh và RF.

Cách Đọc Giá Trị Điện Trở 68k

Điện trở 68k thường được mã hóa bằng các vòng màu trên thân điện trở. Để đọc giá trị này, bạn cần tuân theo quy tắc mã màu:

  • Vạch thứ nhất: Màu xanh dương (6)
  • Vạch thứ hai: Màu xám (8)
  • Vạch thứ ba: Màu cam (nhân với \(10^3\))
  • Vạch thứ tư: Màu vàng (sai số ±5%)

Một số Điện Trở 68k Phổ Biến

Loại điện trở Công suất Kích thước Ứng dụng

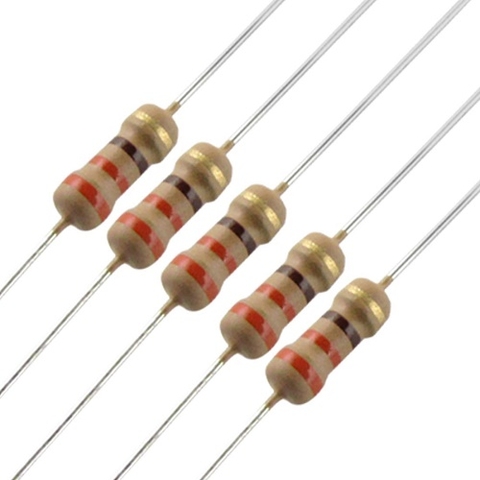

Điện trở than 68k 1/4W Nhỏ Mạch điện tử cơ bản
Điện trở màng kim loại 68k 1/2W Trung bình Mạch âm thanh, RF
Điện trở sứ 68k 2W Lớn Ứng dụng công nghiệp

Cách Sử Dụng Điện Trở 68k trong Mạch

Trong thiết kế mạch, điện trở 68k có thể được sử dụng như sau:

  • Trong mạch phân áp: Để tạo ra các mức điện áp cần thiết cho các phần của mạch.
  • Trong mạch lọc: Kết hợp với tụ điện để tạo thành các bộ lọc RC, dùng để lọc bỏ các tần số không mong muốn.
  • Trong mạch khuếch đại: Được dùng để điều chỉnh độ lợi của các bộ khuếch đại.

Lưu Ý Khi Chọn Điện Trở 68k

Khi chọn điện trở 68k cho một ứng dụng cụ thể, cần xem xét:

  • Công suất điện trở: Đảm bảo chọn đúng công suất để tránh quá nhiệt và hỏng hóc.
  • Độ chính xác: Nếu mạch yêu cầu độ chính xác cao, nên chọn loại điện trở có sai số nhỏ.
  • Nhiệt độ hoạt động: Điện trở cần chịu được nhiệt độ hoạt động của mạch.

Với các thông tin trên, điện trở 68k là một linh kiện thiết yếu trong nhiều ứng dụng điện tử, mang lại độ ổn định và hiệu quả cho các mạch điện.

Thông tin về Điện Trở 68k

Tổng Quan về Điện Trở 68k

Điện trở 68k là một loại điện trở có giá trị \(68 \, k\Omega\), tương đương với \(68,000 \, \Omega\). Đây là một trong những linh kiện cơ bản và quan trọng trong các mạch điện tử, được sử dụng để điều chỉnh dòng điện, phân áp và bảo vệ các linh kiện khác trong mạch. Điện trở này thường được sản xuất từ các vật liệu như carbon, kim loại hoặc màng dày, mỗi loại có những đặc tính riêng phù hợp với từng ứng dụng cụ thể.

Trong thực tế, điện trở 68k thường được sử dụng trong các mạch khuếch đại, mạch lọc tín hiệu, và mạch chia áp. Đặc biệt, với giá trị \(68 \, k\Omega\), nó giúp giảm thiểu nhiễu và bảo vệ mạch khỏi các dao động điện áp không mong muốn. Ngoài ra, điện trở này còn được sử dụng để xác định thời gian và tần số trong các mạch RC.

  • Điện trở carbon: Loại điện trở này có giá thành thấp, phù hợp cho các ứng dụng yêu cầu độ chính xác không quá cao.
  • Điện trở màng kim loại: Được biết đến với độ chính xác cao và khả năng chịu nhiệt tốt, thích hợp cho các ứng dụng đòi hỏi độ ổn định lâu dài.
  • Điện trở màng dày: Có khả năng chịu được dòng điện lớn, phù hợp cho các mạch công suất.

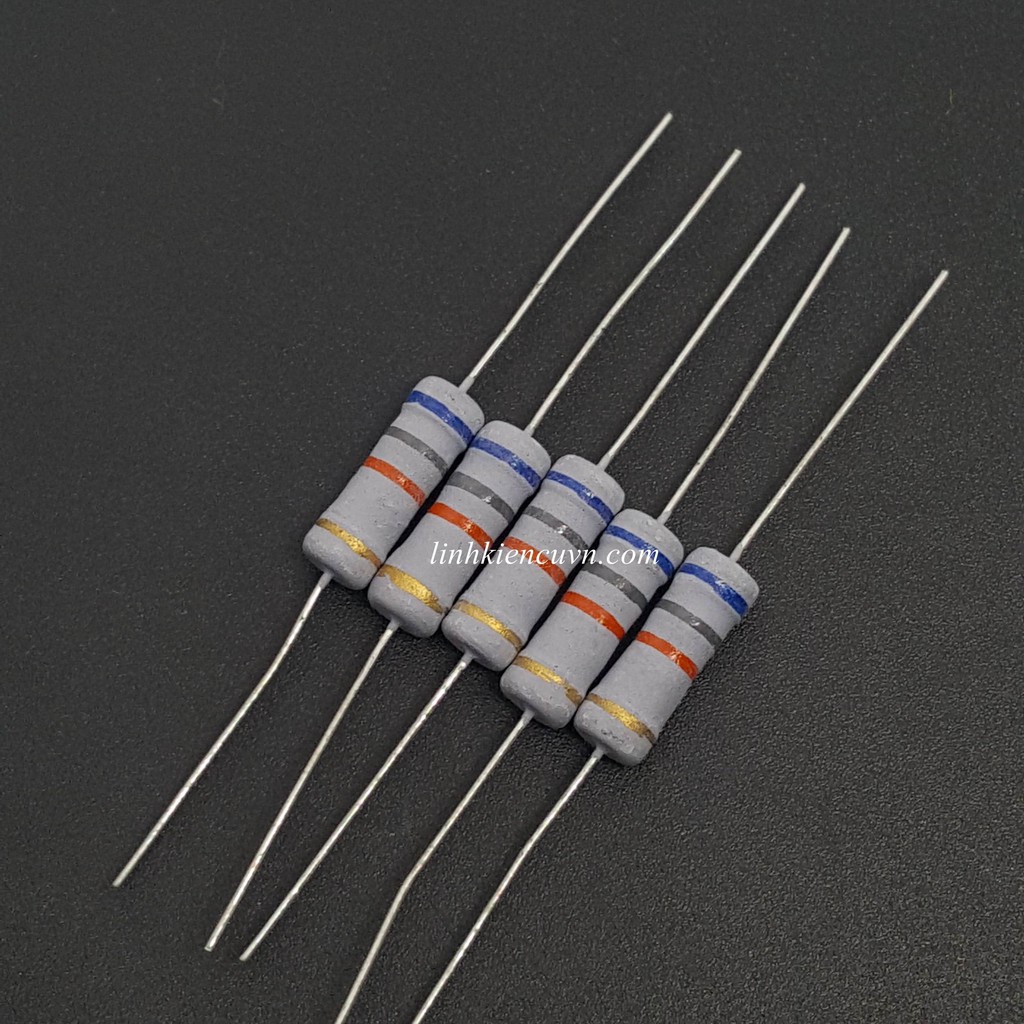

Điện trở 68k được ký hiệu bằng mã màu với 4 dải màu, tương ứng với giá trị 68 và độ sai số của nó. Mã màu phổ biến cho điện trở 68k là xanh dương - xám - cam - vàng, trong đó màu xanh dương (6) và màu xám (8) chỉ số 68, màu cam biểu thị số lượng số không (000), và màu vàng cho độ sai số ±5%.

Với tính linh hoạt và ứng dụng rộng rãi, điện trở 68k đóng vai trò quan trọng trong việc đảm bảo hoạt động ổn định và chính xác của nhiều thiết bị điện tử. Hiểu rõ về loại linh kiện này giúp bạn dễ dàng hơn trong việc thiết kế và sửa chữa các mạch điện.

Đặc Điểm Kỹ Thuật của Điện Trở 68k

Điện trở 68k là một linh kiện quan trọng trong các mạch điện tử, với giá trị danh định \(68 \, k\Omega\). Dưới đây là các đặc điểm kỹ thuật quan trọng của loại điện trở này:

  • Giá trị điện trở: Điện trở 68k có giá trị \(68,000 \, \Omega\), được sử dụng để điều chỉnh dòng điện và phân áp trong mạch.
  • Sai số: Sai số của điện trở thường được ký hiệu bằng màu sắc trên thân điện trở. Thông thường, điện trở 68k có độ sai số là ±1%, ±5%, hoặc ±10%, tùy thuộc vào loại điện trở và nhà sản xuất.
  • Kích thước và công suất: Điện trở 68k có thể có nhiều kích thước khác nhau, với công suất phổ biến là 1/4W, 1/2W, 1W, hoặc cao hơn tùy thuộc vào yêu cầu của mạch điện.
  • Loại vật liệu: Điện trở 68k thường được làm từ các loại vật liệu như carbon, màng kim loại, hoặc màng dày. Mỗi loại vật liệu mang lại các đặc tính riêng biệt về độ ổn định và khả năng chịu nhiệt.
  • Hệ số nhiệt độ: Hệ số nhiệt độ của điện trở 68k cho biết sự thay đổi của giá trị điện trở theo nhiệt độ môi trường. Đây là yếu tố quan trọng trong các mạch yêu cầu độ chính xác cao.

Điện trở 68k được nhận diện qua mã màu với các dải màu tương ứng: xanh dương, xám, cam, và dải chỉ sai số. Giá trị của điện trở có thể được xác định dễ dàng thông qua các mã màu này, đảm bảo tính chính xác và dễ dàng sử dụng trong thiết kế mạch điện.

Với những đặc điểm kỹ thuật trên, điện trở 68k đáp ứng được nhiều nhu cầu khác nhau trong việc thiết kế và phát triển các mạch điện tử, từ các ứng dụng đơn giản đến các mạch phức tạp yêu cầu độ chính xác cao.

Hướng Dẫn Sử Dụng Điện Trở 68k

Điện trở 68k là một linh kiện phổ biến trong các mạch điện tử, có thể được sử dụng trong nhiều ứng dụng khác nhau. Dưới đây là hướng dẫn sử dụng điện trở 68k một cách hiệu quả:

  1. Xác định vị trí lắp đặt: Trước tiên, xác định vị trí trong mạch điện nơi cần giảm dòng điện hoặc phân áp. Điện trở 68k thường được sử dụng trong các mạch lọc tín hiệu, điều chỉnh mức điện áp hoặc bảo vệ linh kiện khỏi quá tải.
  2. Lắp đặt điện trở: Gắn điện trở 68k vào vị trí đã xác định trên bảng mạch in (PCB) hoặc trên bảng mạch thử nghiệm (breadboard). Đảm bảo chân điện trở được lắp đúng cách để tiếp xúc tốt với các điểm nối.
  3. Kết nối với các linh kiện khác: Điện trở 68k thường được kết nối nối tiếp hoặc song song với các linh kiện khác như tụ điện, transistor, hoặc IC. Đảm bảo rằng điện trở được kết nối đúng theo sơ đồ mạch điện.
  4. Kiểm tra giá trị điện trở: Trước khi lắp đặt, bạn nên kiểm tra giá trị điện trở bằng cách sử dụng đồng hồ vạn năng để đảm bảo rằng giá trị \(68 \, k\Omega\) là chính xác. Việc này giúp tránh các lỗi trong quá trình thiết kế và lắp ráp mạch.
  5. Kiểm tra mạch sau khi lắp đặt: Sau khi lắp đặt điện trở, kiểm tra lại toàn bộ mạch điện để đảm bảo không có lỗi hàn hoặc lắp đặt sai sót. Đo điện áp và dòng điện tại các điểm quan trọng để đảm bảo mạch hoạt động như mong muốn.

Việc sử dụng điện trở 68k đòi hỏi sự chú ý đến các thông số kỹ thuật và quy trình lắp đặt để đảm bảo hiệu quả và độ tin cậy của mạch điện. Hãy tuân thủ các bước hướng dẫn trên để đạt được kết quả tốt nhất.

Hướng Dẫn Sử Dụng Điện Trở 68k

Mã Màu và Cách Đọc Giá Trị Điện Trở 68k

Điện trở 68k là loại điện trở có giá trị \(68 \, k\Omega\) (kilo-ohm), và nó thường được mã hóa bằng các vòng màu để người dùng có thể dễ dàng xác định giá trị. Dưới đây là hướng dẫn cách đọc mã màu của điện trở 68k:

Các Vòng Màu Trên Điện Trở

Mã màu trên điện trở bao gồm bốn vòng màu chính. Các vòng này đại diện cho giá trị số, bội số và độ chính xác của điện trở. Đối với điện trở 68k, mã màu thường bao gồm:

  • Vòng 1 (Giá trị đầu tiên): Màu xanh lá cây (Green) tương ứng với số 5.
  • Vòng 2 (Giá trị thứ hai): Màu xanh dương (Blue) tương ứng với số 6.
  • Vòng 3 (Bội số): Màu cam (Orange) tương ứng với \(10^3\) hoặc 1000.
  • Vòng 4 (Độ chính xác): Thường là màu vàng (Gold) hoặc bạc (Silver), biểu thị độ chính xác ±5% hoặc ±10%.

Cách Tính Toán Giá Trị Điện Trở

Để đọc giá trị của điện trở, bạn áp dụng công thức sau:

Áp dụng công thức trên cho mã màu của điện trở 68k:

  • Số thứ nhất: 6 (từ màu xanh lá cây)
  • Số thứ hai: 8 (từ màu xanh dương)
  • Bội số: \(10^3\) (từ màu cam)

Vậy giá trị của điện trở là:

Điện trở 68k là một thành phần phổ biến trong các mạch điện tử, được sử dụng rộng rãi trong việc điều chỉnh dòng điện và điện áp. Hiểu rõ cách đọc mã màu sẽ giúp bạn nhanh chóng xác định giá trị của điện trở và áp dụng đúng trong các mạch điện.

Điện Trở 68k Trong Các Ứng Dụng Cụ Thể

Điện trở 68k (\(68 \, k\Omega\)) là một trong những thành phần điện tử phổ biến được sử dụng trong nhiều ứng dụng khác nhau. Dưới đây là một số ứng dụng cụ thể của điện trở 68k:

1. Mạch Điều Chỉnh Dòng Điện

Trong các mạch điều chỉnh dòng điện, điện trở 68k thường được sử dụng để điều chỉnh mức dòng điện qua các thành phần khác trong mạch. Với giá trị \(68 \, k\Omega\), nó giúp kiểm soát dòng điện một cách hiệu quả mà không gây ra quá nhiều sụt áp.

2. Bộ Chia Áp

Điện trở 68k thường được sử dụng trong các mạch chia áp. Khi kết hợp với một điện trở khác, nó tạo thành một bộ chia áp, giúp giảm điện áp từ một mức cao xuống một mức thấp hơn, phù hợp với yêu cầu của các linh kiện khác trong mạch.

3. Mạch Khuếch Đại Tín Hiệu

Trong các mạch khuếch đại tín hiệu, điện trở 68k được sử dụng để điều chỉnh độ lợi của mạch khuếch đại. Bằng cách thay đổi giá trị điện trở, ta có thể điều chỉnh độ lợi của mạch để đạt được mức khuếch đại mong muốn.

4. Mạch Lọc Tần Số

Điện trở 68k cũng được ứng dụng trong các mạch lọc tần số, nơi nó kết hợp với tụ điện hoặc cuộn cảm để tạo ra các mạch lọc thông thấp, thông cao, hoặc thông dải, giúp loại bỏ các tần số không mong muốn.

5. Ứng Dụng Trong Mạch Đếm

Trong các mạch đếm và tạo xung, điện trở 68k được sử dụng để điều chỉnh thời gian chu kỳ của tín hiệu xung, giúp tạo ra các tín hiệu xung có tần số ổn định.

Với các đặc điểm kỹ thuật và giá trị cụ thể, điện trở 68k là một thành phần quan trọng trong nhiều ứng dụng điện tử, từ các mạch điều chỉnh dòng điện, chia áp, khuếch đại tín hiệu đến các mạch lọc tần số và mạch đếm.
