Điện Trở 100R Là Gì? Tìm Hiểu Chi Tiết Và Ứng Dụng Thực Tiễn

Chủ đề điện trở 100r là gì: Điện trở 100R là một linh kiện điện tử quan trọng với giá trị điện trở 100 Ohm, thường được sử dụng trong các mạch điện tử để hạn chế dòng điện và chia điện áp. Bài viết này sẽ giúp bạn hiểu rõ hơn về điện trở 100R, cách đọc giá trị, cũng như những ứng dụng phổ biến của nó trong thực tiễn.

Điện Trở 100R Là Gì?

Điện trở 100R là một linh kiện điện tử có giá trị điện trở là 100 Ohm. Ký hiệu "R" trong 100R thay thế cho dấu chấm thập phân, có nghĩa là điện trở này có giá trị chính xác là 100 Ω (Ohm). Đây là một điện trở thường gặp trong các mạch điện tử, được sử dụng để hạn chế dòng điện, chia điện áp, hoặc bảo vệ các linh kiện khác khỏi quá dòng.

Cách Đọc Giá Trị Điện Trở 100R

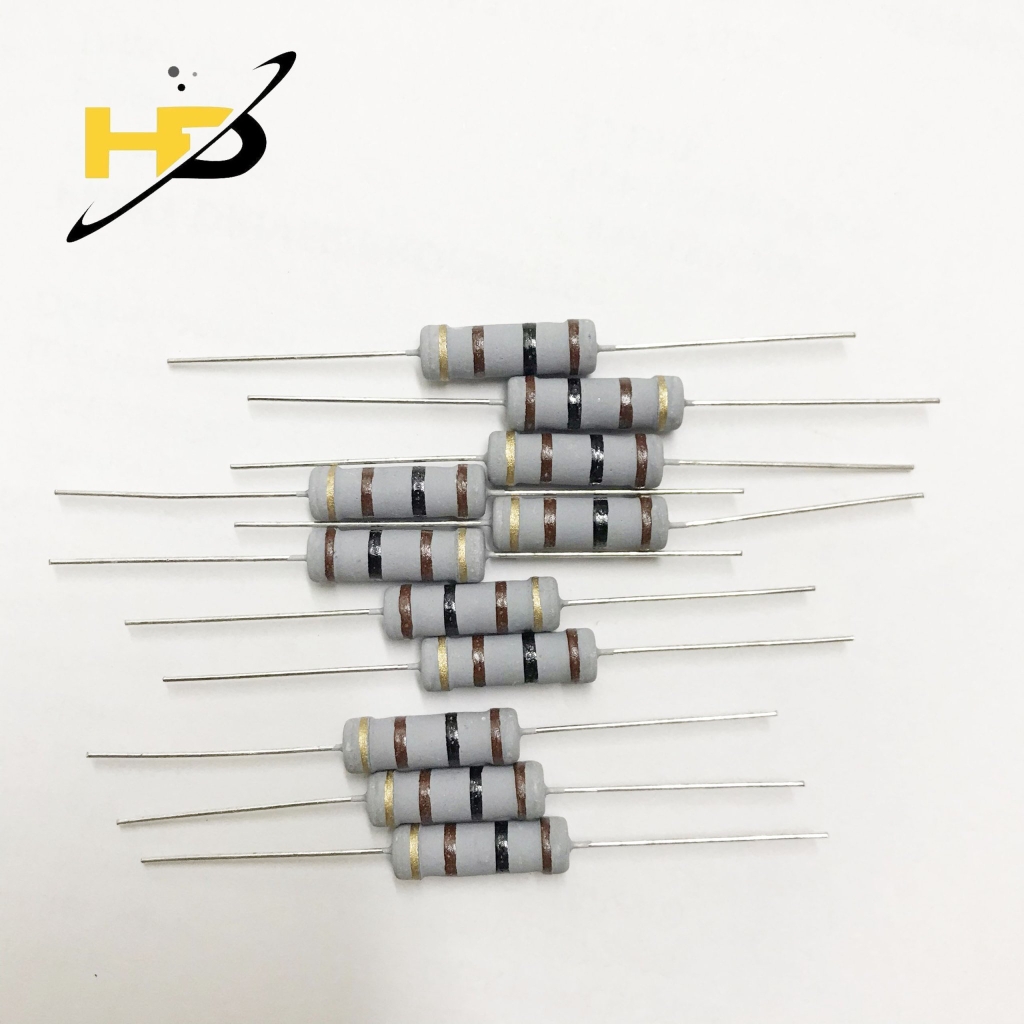

Điện trở 100R thường được mã hóa bằng mã màu trên thân điện trở. Mã màu của điện trở 100R gồm:

  • Dải thứ nhất: Nâu (1)
  • Dải thứ hai: Đen (0)
  • Dải thứ ba: Nâu (nhân với 10)
  • Dải thứ tư (dung sai): Vàng hoặc Bạc

Giá trị điện trở được tính theo công thức:

Ứng Dụng Của Điện Trở 100R

Điện trở 100R có rất nhiều ứng dụng trong các mạch điện tử:

  1. Hạn chế dòng điện: Điện trở 100R được sử dụng để giới hạn dòng điện đi qua các linh kiện, bảo vệ chúng khỏi quá dòng.
  2. Chia điện áp: Điện trở này cũng được sử dụng trong mạch phân áp để chia nhỏ điện áp, cung cấp mức điện áp phù hợp cho các phần khác nhau của mạch.
  3. Định dạng tín hiệu: Trong một số mạch, điện trở 100R giúp định dạng và ổn định tín hiệu, đảm bảo tín hiệu truyền qua mạch một cách chính xác.

Cách Sử Dụng Điện Trở 100R Trong Mạch Điện

Khi thiết kế mạch điện, việc sử dụng đúng loại điện trở là rất quan trọng. Với điện trở 100R, bạn có thể:

  • Kết nối nối tiếp với một đèn LED để hạn chế dòng điện và bảo vệ đèn LED.
  • Sử dụng trong mạch chia điện áp để tạo ra một điện áp tham chiếu ổn định.
  • Áp dụng trong mạch điều chỉnh dòng điện cho các cảm biến hoặc linh kiện nhạy cảm.

Lưu Ý Khi Sử Dụng Điện Trở 100R

Khi chọn điện trở 100R, cần chú ý đến công suất chịu đựng của điện trở (thường là 1/4W hoặc 1/2W) để đảm bảo rằng điện trở không bị quá tải và hỏng hóc trong quá trình hoạt động.

Điện Trở 100R Là Gì?

1. Khái Niệm Cơ Bản Về Điện Trở 100R

Điện trở 100R là một linh kiện điện tử có giá trị điện trở là 100 Ohm, thường được ký hiệu bằng chữ "R" thay cho dấu thập phân, ví dụ như "100R" nghĩa là 100 Ω. Điện trở này đóng vai trò quan trọng trong việc điều chỉnh và kiểm soát dòng điện trong các mạch điện tử.

Điện trở hoạt động theo định luật Ohm, được biểu diễn bằng công thức:

Trong đó:

  • \(R\) là điện trở (đơn vị: Ohm \(Ω\))
  • \(U\) là điện áp (đơn vị: Volt \(V\))
  • \(I\) là dòng điện (đơn vị: Ampe \(A\))

Điện trở 100R thường được sử dụng để:

  1. Hạn chế dòng điện trong mạch, bảo vệ các linh kiện điện tử như LED, transistor.
  2. Chia điện áp trong mạch điện, đảm bảo các linh kiện nhận được điện áp phù hợp.
  3. Giảm nhiễu và ổn định tín hiệu trong các mạch tín hiệu cao tần.

Ví dụ, trong một mạch đơn giản với nguồn điện 10V và điện trở 100R, dòng điện chạy qua mạch được tính theo công thức:

Điều này cho thấy, điện trở 100R sẽ giới hạn dòng điện trong mạch ở mức 0.1A, đảm bảo an toàn cho các linh kiện điện tử khác.

2. Ứng Dụng Của Điện Trở 100R Trong Mạch Điện

Điện trở 100R là một thành phần quan trọng trong nhiều mạch điện, được sử dụng để điều chỉnh dòng điện, phân phối điện áp, và bảo vệ các linh kiện khác. Dưới đây là một số ứng dụng cụ thể của điện trở 100R trong mạch điện:

  1. Hạn Chế Dòng Điện:

    Điện trở 100R được sử dụng để giới hạn dòng điện trong mạch, giúp bảo vệ các linh kiện nhạy cảm như LED hoặc transistor khỏi bị hư hỏng do dòng điện quá lớn. Ví dụ, khi sử dụng với một LED, điện trở này sẽ giảm bớt dòng điện đi qua LED, ngăn ngừa việc LED bị cháy.

  2. Mạch Chia Điện Áp:

    Điện trở 100R thường được sử dụng trong các mạch chia điện áp để tạo ra mức điện áp nhỏ hơn từ một nguồn điện áp lớn hơn. Công thức chia điện áp giữa hai điện trở \(R_1\) và \(R_2\) trong mạch như sau:

    \[ V_{out} = V_{in} \times \frac{R_2}{R_1 + R_2} \]

    Trong đó, nếu \(R_2\) là 100R, điện áp \(V_{out}\) sẽ được chia theo tỉ lệ giữa \(R_2\) và tổng trở.

  3. Mạch Định Dạng Tín Hiệu:

    Trong các mạch tín hiệu cao tần hoặc mạch logic, điện trở 100R được sử dụng để điều chỉnh và ổn định tín hiệu, ngăn ngừa nhiễu và đảm bảo tín hiệu truyền tải đúng mức điện áp cần thiết.

  4. Giảm Thiểu Nhiễu:

    Điện trở 100R có thể được sử dụng trong các mạch lọc để giảm thiểu nhiễu và dao động không mong muốn, đặc biệt là trong các mạch tương tự hoặc mạch RF.

  5. Bảo Vệ Mạch:

    Điện trở 100R đóng vai trò bảo vệ bằng cách hạn chế dòng điện đột ngột, giúp ngăn ngừa sự cố và bảo vệ các linh kiện nhạy cảm khỏi hư hỏng.

3. Các Loại Điện Trở 100R Phổ Biến

Điện trở 100R là một trong những giá trị điện trở phổ biến trong các mạch điện tử. Chúng có sẵn trong nhiều loại khác nhau, mỗi loại phù hợp với các ứng dụng cụ thể. Dưới đây là một số loại điện trở 100R phổ biến:

  • Điện Trở Carbon:

    Điện trở carbon là loại điện trở thông dụng nhất, được làm từ hỗn hợp carbon và gốm. Chúng có ưu điểm là chi phí thấp và dễ sản xuất, thường được sử dụng trong các mạch có yêu cầu không quá cao về độ chính xác.

  • Điện Trở Kim Loại Film:

    Điện trở kim loại film được làm từ một lớp kim loại mỏng, thường có độ chính xác cao hơn và ít bị ảnh hưởng bởi nhiệt độ. Chúng thường được sử dụng trong các mạch yêu cầu độ chính xác cao, như mạch đo lường và mạch khuếch đại.

  • Điện Trở Wirewound:

    Điện trở wirewound được tạo thành từ dây kim loại quấn quanh một lõi cách điện. Chúng có khả năng chịu được công suất lớn và ít bị ảnh hưởng bởi nhiệt độ, phù hợp cho các ứng dụng công suất cao hoặc trong các môi trường khắc nghiệt.

  • Điện Trở Bề Mặt (SMD):

    Điện trở SMD là loại điện trở nhỏ gọn, được gắn trực tiếp lên bề mặt bảng mạch. Chúng thường được sử dụng trong các thiết bị điện tử hiện đại như điện thoại di động, máy tính bảng và các thiết bị có kích thước nhỏ gọn.

  • Điện Trở Precision:

    Điện trở precision là loại điện trở có độ chính xác cao, thường được sử dụng trong các mạch đo lường hoặc các ứng dụng yêu cầu sự ổn định và độ chính xác tối đa. Chúng thường có dung sai rất nhỏ, chỉ từ 0.1% đến 1%.

3. Các Loại Điện Trở 100R Phổ Biến

4. Cách Sử Dụng Điện Trở 100R Hiệu Quả

Để sử dụng điện trở 100R hiệu quả trong mạch điện, cần nắm rõ các bước cơ bản và tuân thủ theo hướng dẫn dưới đây:

  1. Hiểu Rõ Thông Số Kỹ Thuật:

    Điện trở 100R có giá trị điện trở là 100 ohm, thường được ký hiệu là \(100\Omega\). Trước khi sử dụng, cần đảm bảo rằng điện trở này phù hợp với yêu cầu của mạch, đặc biệt là về công suất và dung sai.

  2. Kiểm Tra Công Suất Điện Trở:

    Chọn điện trở có công suất phù hợp để tránh hiện tượng quá tải nhiệt. Ví dụ, nếu dòng điện trong mạch là \(I\) và điện trở là \(R\), công suất tiêu thụ của điện trở có thể tính theo công thức:

    \[ P = I^2 \times R \]

    Cần chọn điện trở có công suất cao hơn giá trị \(P\) này để đảm bảo an toàn.

  3. Lắp Đặt Đúng Vị Trí:

    Đảm bảo rằng điện trở 100R được lắp đúng vị trí trong mạch, theo đúng sơ đồ mạch điện. Lưu ý kiểm tra đúng chiều lắp đặt nếu sử dụng các loại điện trở có phân cực.

  4. Sử Dụng Điện Trở 100R Trong Vai Trò Giới Hạn Dòng:

    Điện trở 100R thường được sử dụng để giới hạn dòng điện trong các mạch LED, bảo vệ các linh kiện khác khỏi bị hỏng do dòng điện quá cao. Khi lắp điện trở vào mạch LED, giá trị của nó giúp kiểm soát độ sáng và bảo vệ LED khỏi cháy.

  5. Kiểm Tra Trước Khi Kết Nối:

    Trước khi kết nối điện trở vào mạch, nên sử dụng đồng hồ đo để kiểm tra chính xác giá trị điện trở, đảm bảo không có sai lệch trong quá trình sản xuất hoặc lưu trữ.

  6. Đảm Bảo Khả Năng Tản Nhiệt:

    Đối với các ứng dụng yêu cầu công suất cao, cần đảm bảo rằng điện trở có khả năng tản nhiệt tốt, hoặc lắp thêm bộ tản nhiệt nếu cần thiết.

5. Lưu Ý Khi Sử Dụng Điện Trở 100R

Việc sử dụng điện trở 100R đòi hỏi sự chú ý đến nhiều yếu tố quan trọng nhằm đảm bảo an toàn và hiệu quả cho mạch điện. Dưới đây là các lưu ý quan trọng cần nắm:

  1. Kiểm Tra Giá Trị Điện Trở:

    Trước khi lắp đặt, cần kiểm tra kỹ lưỡng giá trị của điện trở 100R bằng đồng hồ đo để tránh các sai sót trong quá trình sản xuất hoặc vận chuyển.

  2. Đảm Bảo Công Suất Phù Hợp:

    Lựa chọn điện trở với công suất phù hợp với dòng điện trong mạch để tránh quá tải và hỏng hóc. Công suất được xác định bằng công thức:

    \[ P = I^2 \times R \]

    Đảm bảo rằng giá trị công suất \(P\) không vượt quá khả năng chịu đựng của điện trở.

  3. Kiểm Soát Nhiệt Độ:

    Trong quá trình hoạt động, nhiệt độ có thể làm thay đổi giá trị điện trở. Cần đảm bảo rằng điện trở được tản nhiệt tốt để giữ giá trị ổn định.

  4. Tránh Lắp Đặt Sai Vị Trí:

    Điện trở cần được lắp đặt đúng vị trí trong mạch điện theo sơ đồ mạch để tránh sự cố không mong muốn.

  5. Kiểm Tra Kết Nối:

    Trước khi vận hành mạch, hãy kiểm tra lại tất cả các kết nối để đảm bảo không có sự cố xảy ra, đặc biệt là ở các vị trí nối điện trở 100R.

  6. Lưu Trữ Đúng Cách:

    Điện trở cần được lưu trữ ở nơi khô ráo, thoáng mát để tránh hỏng hóc và bảo vệ giá trị điện trở khỏi sự ảnh hưởng của môi trường.
