Kính hiển vi điện tử quét (SEM) và Kính hiển vi điện tử truyền qua (TEM) là hai loại kính hiển vi được sử dụng rộng rãi trong nghiên cứu khoa học, đặc biệt trong các lĩnh vực liên quan đến vật liệu và sinh học. Mỗi loại kính hiển vi này có những đặc điểm và ứng dụng khác nhau, mang lại nhiều thông tin quý giá cho các nhà nghiên cứu.

1. Nguyên lý hoạt động

• SEM: Sử dụng chùm điện tử quét bề mặt mẫu vật, các điện tử tán xạ hoặc thứ cấp được thu nhận và tạo hình ảnh 3D của bề mặt mẫu vật.
• TEM: Điện tử truyền qua mẫu vật rất mỏng và tạo ra hình ảnh 2D của cấu trúc bên trong mẫu vật. TEM yêu cầu mẫu vật phải rất mỏng (thường dưới 150 nm).

2. Độ phóng đại và độ phân giải

Độ phóng đại và độ phân giải của TEM thường cao hơn so với SEM:

• SEM: Phóng đại lên đến khoảng 1-2 triệu lần, độ phân giải khoảng 0,5 nm.
• TEM: Phóng đại có thể vượt quá 50 triệu lần, độ phân giải dưới 50 pm (picomet).

3. Ứng dụng

• SEM: Thường được sử dụng để nghiên cứu bề mặt vật liệu, phân tích cấu trúc tế bào, và các ứng dụng trong kỹ thuật và công nghiệp như phân tích thành phần và cấu trúc của vật liệu.
• TEM: Chủ yếu dùng trong nghiên cứu cấu trúc bên trong của tế bào, phân tử, và các ứng dụng trong sinh học, y học và khoa học vật liệu.

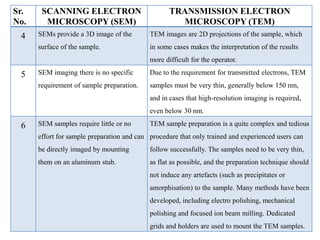

4. Chuẩn bị mẫu vật

• SEM: Quá trình chuẩn bị mẫu vật đơn giản hơn, không yêu cầu mẫu vật quá mỏng và có thể trực tiếp quét bề mặt mẫu.
• TEM: Yêu cầu quá trình chuẩn bị mẫu phức tạp, mẫu phải rất mỏng và phẳng, cần có người dùng được đào tạo kỹ càng để tránh tạo ra các hiện tượng nhiễu trong mẫu.

5. Kết luận

Việc lựa chọn sử dụng SEM hay TEM phụ thuộc vào mục tiêu nghiên cứu cụ thể. SEM phù hợp cho các nghiên cứu bề mặt và các ứng dụng công nghiệp, trong khi TEM là công cụ mạnh mẽ cho nghiên cứu chi tiết cấu trúc nội tại ở cấp độ nano.

Cả hai công nghệ này đều có vai trò quan trọng trong việc khám phá và hiểu rõ hơn về thế giới vi mô, đóng góp vào sự tiến bộ của khoa học và công nghệ hiện đại.

Kính hiển vi điện tử là một công cụ quan trọng trong nghiên cứu khoa học, cho phép các nhà nghiên cứu quan sát các cấu trúc vi mô với độ phóng đại và độ phân giải vượt trội so với kính hiển vi quang học. Có hai loại chính của kính hiển vi điện tử: Kính hiển vi điện tử quét (SEM) và Kính hiển vi điện tử truyền qua (TEM). Mỗi loại có các nguyên lý hoạt động, ứng dụng và khả năng quan sát khác nhau, phục vụ cho những mục đích nghiên cứu cụ thể.

Kính hiển vi điện tử quét (SEM) hoạt động bằng cách quét một chùm điện tử lên bề mặt mẫu vật. Các điện tử này tương tác với các nguyên tử trong mẫu vật và tạo ra các tín hiệu khác nhau được thu thập để tạo hình ảnh 3D của bề mặt mẫu. SEM thường được sử dụng để quan sát và phân tích bề mặt của các vật liệu, bao gồm cả các cấu trúc ở cấp độ tế bào.

Ngược lại, Kính hiển vi điện tử truyền qua (TEM) sử dụng một chùm điện tử đi qua mẫu vật rất mỏng. Các điện tử này bị tán xạ khi đi qua mẫu và tạo thành hình ảnh 2D với độ phân giải rất cao. TEM cho phép quan sát các cấu trúc nội bộ của mẫu vật, như cấu trúc của tế bào hoặc phân tử, với độ chi tiết đến cấp độ nguyên tử.

Cả SEM và TEM đều có những ưu điểm và hạn chế riêng, làm cho chúng phù hợp với các loại nghiên cứu khác nhau. Trong khi SEM thích hợp để phân tích bề mặt và các cấu trúc lớn hơn, TEM lại mạnh mẽ trong việc khám phá chi tiết bên trong ở mức nano. Sự kết hợp giữa hai loại kính hiển vi này giúp mở rộng khả năng nghiên cứu và phát triển khoa học, từ vật liệu học đến sinh học và y học.

Nguyên lý hoạt động của kính hiển vi điện tử, bao gồm cả Kính hiển vi điện tử quét (SEM) và Kính hiển vi điện tử truyền qua (TEM), dựa trên việc sử dụng chùm điện tử thay vì ánh sáng để tạo ra hình ảnh của mẫu vật. Do điện tử có bước sóng ngắn hơn nhiều so với ánh sáng, các kính hiển vi điện tử có thể đạt được độ phân giải cao hơn rất nhiều, cho phép quan sát các chi tiết nhỏ ở mức độ nguyên tử.

Kính hiển vi điện tử quét (SEM) hoạt động bằng cách phát ra một chùm điện tử hẹp quét qua bề mặt của mẫu vật. Khi chùm điện tử tương tác với các nguyên tử trên bề mặt, nó tạo ra các điện tử tán xạ hoặc phát xạ thứ cấp. Các điện tử này sau đó được thu thập bởi các bộ cảm biến và được sử dụng để tạo ra một hình ảnh ba chiều của bề mặt mẫu vật. Quá trình này cho phép SEM đạt được độ phóng đại từ vài chục đến hàng triệu lần, với độ sâu trường ảnh lớn, giúp cung cấp hình ảnh chi tiết về cấu trúc bề mặt của mẫu vật.

Kính hiển vi điện tử truyền qua (TEM), ngược lại, yêu cầu mẫu vật phải mỏng để chùm điện tử có thể truyền qua. Một chùm điện tử mạnh được chiếu xuyên qua mẫu vật, và khi các điện tử đi qua, chúng bị tán xạ bởi các cấu trúc bên trong mẫu. Tín hiệu điện tử này sau đó được ghi lại trên một màn hình huỳnh quang hoặc cảm biến kỹ thuật số để tạo ra hình ảnh hai chiều với độ phân giải rất cao. Nhờ vào khả năng này, TEM có thể tiết lộ các chi tiết nhỏ đến mức độ nguyên tử và được sử dụng rộng rãi trong nghiên cứu cấu trúc tế bào, phân tử và vật liệu.

Trong khi SEM cung cấp hình ảnh bề mặt với chiều sâu trường ảnh lớn, TEM lại cung cấp hình ảnh chi tiết bên trong mẫu vật với độ phân giải cao. Cả hai loại kính hiển vi này đều không thể thiếu trong nghiên cứu khoa học hiện đại, hỗ trợ các nhà khoa học hiểu rõ hơn về thế giới vi mô.

Độ phóng đại và độ phân giải là hai yếu tố quan trọng trong việc so sánh Kính hiển vi điện tử quét (SEM) và Kính hiển vi điện tử truyền qua (TEM). Cả hai loại kính hiển vi này đều có khả năng phóng đại rất cao, nhưng chúng có những sự khác biệt cơ bản về cách thức và mức độ chi tiết của hình ảnh mà chúng có thể cung cấp.

• Độ phóng đại của SEM: Kính hiển vi điện tử quét (SEM) có khả năng phóng đại từ khoảng \(10\) lần đến \(2\) triệu lần. Độ phóng đại này phụ thuộc vào năng lượng của chùm điện tử và khả năng của thiết bị thu nhận tín hiệu. Tuy nhiên, độ phóng đại thực tế hữu dụng của SEM thường ở mức vài chục nghìn lần, lý tưởng cho việc quan sát cấu trúc bề mặt với độ sâu trường ảnh lớn.
• Độ phóng đại của TEM: Kính hiển vi điện tử truyền qua (TEM) có thể đạt độ phóng đại cao hơn nhiều so với SEM, lên đến hơn \(50\) triệu lần. Điều này cho phép TEM hiển thị chi tiết ở mức độ nguyên tử, làm cho nó trở thành công cụ lý tưởng để nghiên cứu các cấu trúc nội bộ của mẫu vật ở cấp độ nano.

• Độ phân giải của SEM: SEM có thể đạt độ phân giải khoảng \(1-20\) nm, tùy thuộc vào năng lượng của chùm điện tử và điều kiện quan sát. Độ phân giải này cho phép SEM hiển thị rõ ràng các đặc điểm bề mặt như hình dạng, kết cấu và thành phần hóa học của mẫu vật.
• Độ phân giải của TEM: TEM vượt trội hơn hẳn về độ phân giải, với khả năng đạt đến dưới \(1\) nm, thậm chí là \(0.1\) nm (100 pm) trong một số trường hợp. Độ phân giải này cho phép TEM hiển thị cấu trúc nguyên tử, phân tử và các chi tiết nhỏ nhất của mẫu vật, làm cho nó trở thành công cụ không thể thiếu trong nghiên cứu vật liệu và sinh học.

Nhìn chung, TEM có độ phân giải và độ phóng đại cao hơn SEM, giúp nó phù hợp hơn cho các nghiên cứu yêu cầu độ chi tiết cao ở cấp độ nguyên tử. Trong khi đó, SEM lại ưu thế trong việc phân tích bề mặt và cấu trúc lớn hơn, với hình ảnh có độ sâu trường ảnh lớn và độ tương phản tốt.

Kính hiển vi điện tử, bao gồm Kính hiển vi điện tử quét (SEM) và Kính hiển vi điện tử truyền qua (TEM), có vai trò quan trọng trong nhiều lĩnh vực nghiên cứu và công nghiệp, từ khoa học vật liệu đến sinh học và y học.

• Ứng dụng của SEM:
  • Nghiên cứu vật liệu: SEM được sử dụng rộng rãi để phân tích bề mặt và cấu trúc của các vật liệu, bao gồm kim loại, polyme, và gốm sứ. Nhờ vào khả năng phóng đại cao và độ sâu trường ảnh lớn, SEM giúp các nhà khoa học đánh giá tính chất vật liệu, như độ cứng, độ bền, và khả năng chống mòn.
  • Vi sinh học và y học: Trong sinh học, SEM giúp quan sát và phân tích cấu trúc bề mặt của tế bào, vi khuẩn và virus. Các nhà nghiên cứu có thể sử dụng SEM để tìm hiểu sự tương tác giữa các tế bào hoặc phát hiện các khuyết điểm trên màng tế bào.
  • Công nghiệp điện tử: SEM được ứng dụng trong kiểm tra và phân tích các vi mạch và linh kiện điện tử, giúp xác định các khuyết tật nhỏ có thể ảnh hưởng đến hiệu suất của thiết bị.
• Ứng dụng của TEM:
  • Sinh học phân tử: TEM cho phép các nhà khoa học quan sát cấu trúc chi tiết của các phân tử sinh học, như protein, DNA, và các thành phần của tế bào. Độ phân giải cao của TEM giúp khám phá cấu trúc nguyên tử của các phân tử, từ đó hiểu rõ hơn về chức năng của chúng.
  • Khoa học vật liệu: TEM được sử dụng để nghiên cứu cấu trúc tinh thể của các vật liệu ở cấp độ nguyên tử. Điều này đặc biệt quan trọng trong việc phát triển các vật liệu mới với các tính chất cơ học, quang học và điện tử tiên tiến.
  • Nghiên cứu y học: TEM giúp phát hiện và nghiên cứu các bệnh lý ở mức độ tế bào, như ung thư và các bệnh truyền nhiễm. Các nhà khoa học có thể sử dụng TEM để quan sát sự thay đổi trong cấu trúc tế bào gây ra bởi các bệnh lý này.

Nhìn chung, cả SEM và TEM đều đóng góp quan trọng vào sự phát triển của khoa học và công nghệ. SEM ưu thế trong việc phân tích bề mặt và các cấu trúc lớn hơn, trong khi TEM là công cụ mạnh mẽ để nghiên cứu chi tiết bên trong ở cấp độ nguyên tử và phân tử.

Chuẩn bị mẫu vật là một bước quan trọng và phức tạp trong quá trình sử dụng kính hiển vi điện tử, đặc biệt là đối với Kính hiển vi điện tử quét (SEM) và Kính hiển vi điện tử truyền qua (TEM). Mỗi loại kính hiển vi đòi hỏi các kỹ thuật chuẩn bị mẫu khác nhau để đạt được kết quả tối ưu.

• Chuẩn bị mẫu cho SEM:
  • Đóng rắn mẫu vật: Mẫu vật cần phải được cố định và đóng rắn để giữ nguyên cấu trúc trong quá trình quét. Điều này thường được thực hiện bằng cách phủ mẫu vật với một lớp màng mỏng kim loại (như vàng hoặc platinum) để tăng độ dẫn điện và ngăn chặn sự tích tụ điện tích.
  • Làm sạch bề mặt: Bề mặt mẫu cần phải được làm sạch để loại bỏ các hạt bụi, tạp chất có thể ảnh hưởng đến kết quả quan sát. Điều này có thể được thực hiện bằng các kỹ thuật như rửa siêu âm hoặc làm khô bằng khí.
  • Gắn mẫu lên đế: Mẫu vật sau khi chuẩn bị sẽ được gắn lên một đế (stub) để dễ dàng đưa vào trong kính hiển vi. Quá trình này cần đảm bảo mẫu vật không bị di chuyển hay hư hại trong quá trình quan sát.
• Chuẩn bị mẫu cho TEM:
  • Cắt mẫu cực mỏng: Do yêu cầu của TEM là mẫu vật phải mỏng để chùm điện tử có thể xuyên qua, mẫu cần được cắt thành các lát cực mỏng, thường từ 50 đến 100 nm. Điều này thường được thực hiện bằng cách sử dụng máy cắt mẫu siêu mỏng (ultramicrotome).
  • Đặt mẫu lên lưới TEM: Các lát mẫu sau khi cắt sẽ được đặt lên một lưới TEM (thường là đồng hoặc carbon) để giữ cố định mẫu trong quá trình quan sát. Lưới này cần phải cực kỳ mỏng để không cản trở chùm điện tử.
  • Nhuộm mẫu (nếu cần): Để tăng độ tương phản, mẫu vật đôi khi được nhuộm bằng các chất hóa học như uranyl acetate hoặc chì citrate. Quá trình nhuộm giúp làm rõ các cấu trúc chi tiết bên trong mẫu vật.

Việc chuẩn bị mẫu vật đòi hỏi kỹ thuật cao và sự cẩn thận để đảm bảo rằng mẫu không bị hư hại hoặc thay đổi cấu trúc. Đối với mỗi loại kính hiển vi, phương pháp chuẩn bị mẫu sẽ khác nhau, nhưng đều hướng tới mục tiêu cung cấp hình ảnh chính xác và rõ ràng nhất về mẫu vật nghiên cứu.

Khi sử dụng kính hiển vi điện tử quét (SEM) và kính hiển vi điện tử truyền qua (TEM), cần chú ý một số điểm quan trọng để đảm bảo chất lượng hình ảnh và độ an toàn cho người sử dụng cũng như thiết bị. Dưới đây là các lưu ý chi tiết:

6.1 Các lưu ý khi sử dụng SEM

• Chuẩn bị mẫu vật: Mẫu vật phải được chuẩn bị kỹ lưỡng để tránh hiện tượng tích điện và nhiễu xạ. Điều này bao gồm việc phủ mẫu bằng một lớp dẫn điện mỏng (ví dụ: vàng hoặc carbon) nếu mẫu vật không dẫn điện.
• Điều chỉnh chế độ quét: Chọn chế độ quét phù hợp với mục đích quan sát. Độ phân giải cao thường yêu cầu tốc độ quét chậm hơn, điều này giúp thu được hình ảnh rõ nét hơn nhưng thời gian quét sẽ dài hơn.
• Kiểm soát môi trường: SEM hoạt động tốt nhất trong môi trường chân không cao. Cần đảm bảo rằng mẫu vật không bị bốc hơi hoặc gây ô nhiễm môi trường chân không.
• An toàn khi vận hành: SEM sử dụng chùm tia điện tử có năng lượng cao, cần tuân thủ các quy định về an toàn bức xạ và tránh tiếp xúc trực tiếp với chùm tia.
• Bảo trì thiết bị: Thực hiện bảo dưỡng định kỳ cho SEM để đảm bảo độ chính xác và tuổi thọ của thiết bị. Điều này bao gồm việc làm sạch buồng chân không và kiểm tra hệ thống điện tử.

6.2 Các lưu ý khi sử dụng TEM

• Chuẩn bị mẫu vật: Mẫu vật cho TEM cần được chuẩn bị với độ mỏng lý tưởng (thường dưới 100 nm) để tia điện tử có thể truyền qua mà không bị hấp thụ quá mức. Các phương pháp cắt lát mỏng hoặc mài mỏng có thể được sử dụng.
• Kiểm soát điện thế: Điện thế gia tốc của chùm tia điện tử cần được điều chỉnh phù hợp với loại mẫu vật và độ dày của mẫu. Điện thế cao hơn có thể cần thiết cho các mẫu dày hơn để đảm bảo tia điện tử có thể xuyên qua.
• Giảm thiểu nhiễu xạ: Nhiễu xạ có thể làm giảm chất lượng hình ảnh trong TEM. Đảm bảo mẫu vật không quá dày và kiểm tra kỹ lưỡng điều kiện môi trường của buồng mẫu để giảm thiểu nhiễu xạ.
• An toàn khi vận hành: TEM cũng yêu cầu các biện pháp an toàn bức xạ nghiêm ngặt. Tránh tiếp xúc trực tiếp với chùm tia và tuân thủ các quy định an toàn lao động trong môi trường phòng thí nghiệm.
• Bảo trì thiết bị: Giống như SEM, TEM cũng cần được bảo trì thường xuyên. Việc kiểm tra và thay thế các bộ phận quan trọng như nguồn phát tia điện tử và hệ thống chân không là rất cần thiết.

Cả kính hiển vi điện tử quét (SEM) và kính hiển vi điện tử truyền qua (TEM) đều có những ưu điểm và nhược điểm riêng, phục vụ các mục đích nghiên cứu khác nhau. Dưới đây là một số điểm nổi bật về ưu và nhược điểm của từng loại:

7.1 Ưu điểm của SEM

• Khả năng phân tích bề mặt: SEM cung cấp hình ảnh chi tiết của bề mặt mẫu vật, với khả năng phóng đại cao và độ sâu trường ảnh tốt, phù hợp cho việc nghiên cứu cấu trúc bề mặt của vật liệu.
• Dễ dàng sử dụng: SEM thường dễ vận hành hơn so với TEM và yêu cầu chuẩn bị mẫu đơn giản hơn, không cần mẫu phải mỏng.
• Đa dạng ứng dụng: SEM có thể được sử dụng trong nhiều lĩnh vực khác nhau như công nghiệp sản xuất, khoa học vật liệu, và sinh học, từ việc phân tích các mẫu sinh học đến các vật liệu địa chất.

7.2 Nhược điểm của SEM

• Độ phân giải hạn chế: Mặc dù SEM cung cấp hình ảnh bề mặt rõ nét, độ phân giải của nó thường thấp hơn so với TEM, đặc biệt khi phân tích cấu trúc nội bộ ở cấp độ nguyên tử.
• Giới hạn trong phân tích thành phần: Khả năng phân tích thành phần hóa học của SEM có thể bị giới hạn, nhất là khi cần phân tích chi tiết ở mức độ nguyên tử.

7.3 Ưu điểm của TEM

• Độ phân giải cao: TEM có thể đạt được độ phân giải rất cao, cho phép quan sát chi tiết cấu trúc nội bộ của mẫu vật, thậm chí ở cấp độ nguyên tử.
• Phân tích chi tiết: TEM cho phép phân tích chi tiết thành phần hóa học và cấu trúc tinh thể của mẫu vật, nhờ khả năng truyền qua mẫu vật và tạo ra hình ảnh nội bộ.
• Ứng dụng rộng rãi: TEM được sử dụng rộng rãi trong các nghiên cứu về vật lý, hóa học, và sinh học, đặc biệt là trong nghiên cứu cấu trúc phân tử và tế bào.

7.4 Nhược điểm của TEM

• Yêu cầu mẫu vật phức tạp: Mẫu vật cho TEM phải rất mỏng, thường dưới 100 nm, điều này làm cho quá trình chuẩn bị mẫu phức tạp và tốn thời gian.
• Vận hành phức tạp: TEM đòi hỏi người sử dụng phải có kỹ năng cao và hiểu biết sâu về kỹ thuật để có thể vận hành thiết bị và phân tích kết quả một cách chính xác.
• Chi phí cao: Cả chi phí đầu tư ban đầu và chi phí vận hành của TEM thường cao hơn so với SEM, do yêu cầu về thiết bị và môi trường làm việc.

Việc lựa chọn giữa kính hiển vi điện tử quét (SEM) và kính hiển vi điện tử truyền qua (TEM) phụ thuộc vào mục đích nghiên cứu và yêu cầu cụ thể của người sử dụng. Dưới đây là các yếu tố cần xem xét để đưa ra quyết định hợp lý:

• Nghiên cứu bề mặt hay cấu trúc nội bộ: Nếu mục tiêu là nghiên cứu chi tiết bề mặt mẫu vật, SEM là lựa chọn tốt nhất do khả năng phân tích bề mặt với độ sâu trường ảnh tốt và chuẩn bị mẫu đơn giản. Tuy nhiên, nếu cần phân tích cấu trúc nội bộ, TEM với độ phân giải cao sẽ là sự lựa chọn tối ưu.
• Yêu cầu về độ phân giải: TEM vượt trội trong việc cung cấp hình ảnh ở độ phân giải rất cao, thậm chí ở cấp độ nguyên tử, phù hợp cho các nghiên cứu cần chi tiết cực nhỏ. Trong khi đó, SEM cung cấp hình ảnh với độ phân giải thấp hơn nhưng lại rất hiệu quả khi cần quan sát các cấu trúc lớn hơn.
• Thời gian và kỹ năng chuẩn bị mẫu: SEM thường yêu cầu chuẩn bị mẫu đơn giản và nhanh chóng hơn, đặc biệt không yêu cầu mẫu phải mỏng. TEM, ngược lại, đòi hỏi mẫu vật phải rất mỏng và quy trình chuẩn bị phức tạp hơn, đòi hỏi kỹ năng cao.
• Chi phí và khả năng vận hành: SEM thường có chi phí đầu tư và vận hành thấp hơn so với TEM, và dễ dàng hơn trong quá trình vận hành. Điều này làm cho SEM trở thành lựa chọn phù hợp cho nhiều phòng thí nghiệm và cơ sở công nghiệp với ngân sách hạn chế.
• Ứng dụng trong nghiên cứu: TEM phù hợp cho các nghiên cứu chuyên sâu trong lĩnh vực khoa học vật liệu, sinh học tế bào, và phân tích cấu trúc tinh thể. SEM lại lý tưởng cho các ứng dụng trong công nghiệp, kiểm tra chất lượng sản phẩm, và nghiên cứu các mẫu vật có kích thước lớn hơn.

Tóm lại, nếu bạn cần một công cụ mạnh mẽ cho phân tích bề mặt và dễ sử dụng với chi phí thấp, SEM là lựa chọn lý tưởng. Ngược lại, nếu nghiên cứu của bạn yêu cầu phân tích chi tiết nội bộ với độ phân giải cao, TEM sẽ là công cụ không thể thiếu. Việc lựa chọn phụ thuộc vào mục tiêu nghiên cứu cụ thể và các yếu tố kinh tế, kỹ thuật của phòng thí nghiệm.

Dưới đây là một loạt bài tập liên quan đến kính hiển vi điện tử quét (SEM) và kính hiển vi điện tử truyền qua (TEM), được thiết kế để giúp bạn củng cố kiến thức và kỹ năng liên quan đến các khái niệm đã học. Mỗi bài tập đi kèm với lời giải chi tiết, giúp bạn hiểu rõ hơn về cách áp dụng lý thuyết vào thực tế.

1. Bài tập 1: Tính toán độ phân giải của SEM

   Giả sử bạn đang sử dụng một kính hiển vi điện tử quét với độ dài bước sóng của chùm electron là \( \lambda = 0.5 \) nm. Tính độ phân giải của kính hiển vi này khi góc mở của chùm tia (góc bán) là \( \theta = 0.1 \) rad.

   Lời giải:

   Độ phân giải của SEM có thể được tính bằng công thức:

   \[ d = \frac{0.61 \times \lambda}{\sin(\theta)} \]

   Thay giá trị vào:

   \[ d = \frac{0.61 \times 0.5 \, \text{nm}}{\sin(0.1)} \approx 3.05 \, \text{nm} \]

   Vậy độ phân giải của SEM là khoảng 3.05 nm.

2. Bài tập 2: Đánh giá mẫu vật cần thiết cho TEM

   Cho biết một mẫu vật cần phải được chuẩn bị để phân tích bằng TEM. Mẫu vật cần phải có độ dày tối đa là bao nhiêu để đảm bảo rằng chùm electron có thể truyền qua mà không bị mất mát năng lượng đáng kể?

   Lời giải:

   Mẫu vật cho TEM thường phải có độ dày dưới 100 nm để đảm bảo chùm electron có thể truyền qua mà không bị tán xạ quá mức. Độ dày tối ưu thường là khoảng 50-70 nm.

3. Bài tập 3: Phân biệt ảnh SEM và TEM

   Hãy phân biệt các đặc điểm chính của hình ảnh được tạo ra từ SEM và TEM.

   Lời giải:

   • Ảnh SEM: Hình ảnh từ SEM thường có độ sâu trường ảnh cao, với bề mặt mẫu rõ nét. Ảnh thường mang tính chất ba chiều (3D) và thể hiện rõ cấu trúc bề mặt.
   • Ảnh TEM: Hình ảnh từ TEM thường phẳng (2D) nhưng có độ phân giải rất cao, có khả năng cho thấy các cấu trúc nội bộ chi tiết bên trong mẫu vật.
4. Bài tập 4: Ứng dụng thực tế của SEM trong công nghiệp

   Hãy nêu một ví dụ về ứng dụng thực tế của SEM trong kiểm tra chất lượng sản phẩm công nghiệp.

   Lời giải:

   SEM được sử dụng rộng rãi trong việc kiểm tra các khiếm khuyết bề mặt của linh kiện điện tử, giúp phát hiện sớm các lỗi nhỏ có thể ảnh hưởng đến chất lượng sản phẩm.

5. Bài tập 5: Ảnh hưởng của độ dày mẫu vật lên hình ảnh TEM

   Giải thích tại sao độ dày của mẫu vật lại quan trọng trong quá trình tạo hình ảnh TEM.

   Lời giải:

   Nếu mẫu vật quá dày, chùm electron sẽ bị tán xạ mạnh, dẫn đến hình ảnh mờ hoặc mất độ tương phản. Độ dày tối ưu giúp tạo ra hình ảnh rõ nét và chi tiết.

6. Bài tập 6: Xác định độ phóng đại cần thiết cho TEM

   Để quan sát các hạt nano có kích thước 10 nm bằng TEM, độ phóng đại cần thiết là bao nhiêu?

   Lời giải:

   Để quan sát chi tiết các hạt nano có kích thước 10 nm, độ phóng đại cần thiết của TEM thường nằm trong khoảng từ 200.000x đến 500.000x.

7. Bài tập 7: Phân tích kết quả từ ảnh SEM

   Bạn nhận được một bức ảnh SEM của một mẫu vật kim loại. Hãy mô tả cách bạn sẽ phân tích bề mặt và cấu trúc của nó.

   Lời giải:

   Đầu tiên, kiểm tra các đặc điểm bề mặt như vết xước, lỗ rỗng hoặc các hạt lạ. Sau đó, phân tích cấu trúc tinh thể hoặc các lớp phủ nếu có. Cuối cùng, so sánh với tiêu chuẩn để đánh giá chất lượng.

8. Bài tập 8: So sánh chi phí vận hành SEM và TEM

   Hãy phân tích sự khác biệt về chi phí vận hành giữa SEM và TEM.

   Lời giải:

   Chi phí vận hành TEM thường cao hơn do yêu cầu bảo dưỡng phức tạp và cần môi trường làm việc đặc biệt, trong khi SEM có chi phí thấp hơn và dễ bảo trì hơn.

9. Bài tập 9: Đo lường kích thước nano bằng TEM

   Hãy mô tả quy trình đo lường kích thước của các hạt nano bằng TEM.

   Lời giải:

   Quy trình bao gồm việc chuẩn bị mẫu, chụp ảnh TEM với độ phóng đại cao, sau đó sử dụng phần mềm phân tích hình ảnh để đo kích thước của từng hạt.

10. Bài tập 10: Ứng dụng của TEM trong sinh học tế bào

    Hãy nêu một ví dụ về ứng dụng của TEM trong nghiên cứu sinh học tế bào.

    Lời giải:

    TEM được sử dụng để quan sát chi tiết cấu trúc nội bào như ti thể, ribosome, và các kênh màng, giúp hiểu rõ hơn về chức năng của chúng trong tế bào.

Độ phân giải của kính hiển vi điện tử quét (SEM) phụ thuộc vào nhiều yếu tố, bao gồm kích thước chùm tia điện tử và năng lượng của nó. Trong bài tập này, chúng ta sẽ tính toán độ phân giải lý thuyết của một hệ thống SEM.

1. Công thức tính độ phân giải

Độ phân giải \(\Delta d\) của SEM có thể được tính theo công thức:

trong đó:

• \(\lambda\): Bước sóng của điện tử, được xác định theo công thức de Broglie.
• \(n\): Chỉ số khúc xạ của môi trường giữa mẫu và thấu kính (với SEM, \(n \approx 1\)).
• \(\alpha\): Góc bán khẩu độ của thấu kính mục tiêu.

2. Xác định các tham số

Giả sử SEM hoạt động với điện áp gia tốc \(V = 30 \, \text{kV}\) và góc bán khẩu độ \(\alpha = 30^\circ\). Bước sóng của điện tử \(\lambda\) được tính theo công thức de Broglie:

Trong đó:

• \(h\): Hằng số Planck (\(6.626 \times 10^{-34} \, \text{Js}\)).
• \(m_e\): Khối lượng của điện tử (\(9.109 \times 10^{-31} \, \text{kg}\)).
• \(e\): Điện tích của điện tử (\(1.602 \times 10^{-19} \, \text{C}\)).

3. Tính toán cụ thể

Thay các giá trị vào công thức, ta có:

Do đó, độ phân giải \(\Delta d\) của SEM là:

Vì vậy, độ phân giải lý thuyết của SEM trong điều kiện này là khoảng \(0.0085 \, \text{nm}\).

4. Kết luận

Bài tập này minh họa cách tính toán độ phân giải của SEM dựa trên các thông số cơ bản. Trong thực tế, độ phân giải có thể bị ảnh hưởng bởi nhiều yếu tố khác như chất lượng thấu kính và điều kiện thực nghiệm, nhưng công thức trên cung cấp một cơ sở tốt để ước tính độ phân giải lý thuyết.

Để chuẩn bị mẫu vật cho kính hiển vi điện tử truyền qua (TEM), yêu cầu cơ bản là mẫu vật phải có độ dày cực kỳ mỏng để các electron có thể xuyên qua, đồng thời mẫu phải được chuẩn bị sao cho không bị biến dạng hoặc hư hại trong quá trình xử lý. Dưới đây là các bước cơ bản để chuẩn bị một mẫu vật đáp ứng yêu cầu cho TEM.

1. Xác định loại mẫu:

   Mẫu vật cần được chọn lựa sao cho phù hợp với mục đích nghiên cứu. Các mẫu vật thường được sử dụng bao gồm các màng mỏng, kim loại, hoặc vật liệu sinh học. Mẫu vật cần có khả năng chịu được quá trình xử lý phức tạp mà không bị thay đổi cấu trúc.

2. Chuẩn bị mẫu:

   Quá trình này bao gồm cắt mẫu thành các lát mỏng, có độ dày từ 50 đến 100 nm, phù hợp cho việc quan sát dưới TEM. Các kỹ thuật phổ biến bao gồm:

   • Cố định: Mẫu được cố định bằng các hóa chất như aldehyde hoặc osmium tetroxide để bảo tồn cấu trúc của nó.
   • Dehydration: Loại bỏ nước khỏi mẫu bằng cách sử dụng dung môi như ethanol hoặc acetone.
   • Embedding: Mẫu được bao phủ trong một loại nhựa đặc biệt để đảm bảo độ cứng và ổn định trong quá trình cắt lát.
   • Sectioning: Sử dụng các công cụ như dao cắt siêu mỏng để tạo ra các lát mỏng từ mẫu đã được cố định và bao phủ nhựa.
3. Kiểm tra và đánh giá:

   Sau khi mẫu được chuẩn bị, cần kiểm tra dưới kính hiển vi để đảm bảo rằng các lát mỏng đạt được độ dày cần thiết và không bị biến dạng. Các bước tiếp theo có thể bao gồm nhuộm màu thêm bằng các kim loại nặng như uranyl acetate để tăng độ tương phản trước khi quan sát bằng TEM.

Bài tập: Dựa vào các bước trên, hãy chuẩn bị một mẫu vật sinh học (ví dụ: tế bào động vật) cho quá trình quan sát bằng TEM. Mô tả từng bước bạn thực hiện và các khó khăn gặp phải trong quá trình này.

Trong bài tập này, chúng ta sẽ cùng nhau phân biệt ảnh SEM và TEM thông qua các đặc điểm hình ảnh cũng như nguyên lý hoạt động của từng loại kính hiển vi điện tử.

1. Ảnh SEM:
   • SEM (Scanning Electron Microscopy) tạo ra hình ảnh bằng cách quét bề mặt mẫu vật với chùm điện tử. Điều này tạo ra các hình ảnh ba chiều với độ sâu trường ảnh lớn.
   • Hình ảnh từ SEM thường có độ phân giải thấp hơn so với TEM nhưng lại cung cấp thông tin về bề mặt và cấu trúc bề mặt của mẫu vật.
   • Ảnh SEM thường là ảnh trắng đen và có thể hiển thị cấu trúc bề mặt với độ tương phản cao.
2. Ảnh TEM:
   • TEM (Transmission Electron Microscopy) tạo ra hình ảnh bằng cách truyền chùm điện tử qua mẫu vật rất mỏng, tạo ra hình ảnh hai chiều với độ phân giải cực cao.
   • Ảnh TEM có thể đạt đến cấp độ nguyên tử và cung cấp thông tin chi tiết về cấu trúc bên trong mẫu vật như cấu trúc tinh thể hoặc thành phần hóa học.
   • Hình ảnh TEM thường rõ nét hơn và có thể hiển thị sự khác biệt trong độ dày hoặc thành phần của mẫu vật.

Yêu cầu:

Dựa vào các đặc điểm đã nêu ở trên, hãy phân biệt ảnh SEM và TEM từ một loạt hình ảnh mẫu sau:

• Hình ảnh 1: Cung cấp cái nhìn chi tiết về bề mặt gồ ghề của một mẫu vật, với độ sâu trường ảnh cao và độ tương phản bề mặt rõ ràng.
• Hình ảnh 2: Hiển thị cấu trúc bên trong của một vật liệu, với chi tiết tinh thể rõ ràng và độ phân giải cao đến cấp độ nguyên tử.

Giải pháp:

Hình ảnh 1 là ảnh SEM do nó mô tả chi tiết về bề mặt và có độ sâu trường ảnh lớn. Trong khi đó, Hình ảnh 2 là ảnh TEM vì nó cho thấy cấu trúc nội tại và có độ phân giải rất cao.

Trong bài tập này, chúng ta sẽ tìm hiểu về cách ứng dụng của kính hiển vi điện tử quét (SEM) trong công nghiệp. SEM là một công cụ quan trọng trong nhiều lĩnh vực công nghiệp nhờ vào khả năng cung cấp hình ảnh bề mặt chi tiết ở độ phân giải cao. Dưới đây là các bước chi tiết và câu hỏi liên quan đến việc ứng dụng SEM trong một số ngành công nghiệp cụ thể.

Bước 1: Khám phá ứng dụng của SEM trong công nghiệp điện tử

SEM được sử dụng rộng rãi trong ngành công nghiệp điện tử để kiểm tra bề mặt của các vi mạch, mối hàn, và các linh kiện bán dẫn. SEM giúp phát hiện các lỗi trên bề mặt, kiểm tra độ tinh khiết của các vật liệu và đánh giá các quá trình sản xuất.

• Câu hỏi: Tại sao SEM lại quan trọng trong việc kiểm tra mối hàn trên các vi mạch?
• Gợi ý: SEM cung cấp hình ảnh bề mặt chi tiết giúp nhận diện các khuyết tật nhỏ mà các phương pháp khác khó phát hiện.

Bước 2: Ứng dụng của SEM trong công nghiệp vật liệu

SEM được sử dụng để phân tích cấu trúc và thành phần của các vật liệu, như kim loại, gốm sứ, và polymer. Khả năng phân tích thành phần nguyên tố của SEM thông qua phổ tán xạ năng lượng (EDS) giúp xác định thành phần hóa học của các vật liệu.

• Câu hỏi: Làm thế nào để SEM kết hợp với EDS giúp xác định thành phần nguyên tố của một mẫu vật liệu?
• Gợi ý: SEM phát hiện các electron tán xạ từ bề mặt mẫu, trong khi EDS phân tích phổ năng lượng của các electron này để xác định nguyên tố.

Bước 3: Ứng dụng của SEM trong ngành công nghiệp thực phẩm

Trong ngành công nghiệp thực phẩm, SEM được sử dụng để nghiên cứu cấu trúc bề mặt của thực phẩm, giúp cải thiện quy trình chế biến và kiểm soát chất lượng. SEM có thể phân tích cấu trúc vi mô của các sản phẩm như sô-cô-la, bánh mì, và thực phẩm đông lạnh.

• Câu hỏi: SEM có thể đóng vai trò gì trong việc kiểm soát chất lượng sản phẩm thực phẩm?
• Gợi ý: SEM giúp phát hiện các khiếm khuyết trong cấu trúc bề mặt và cấu trúc vi mô của sản phẩm, từ đó điều chỉnh quy trình sản xuất.

Bước 4: Ứng dụng của SEM trong ngành công nghiệp ô tô

Trong ngành công nghiệp ô tô, SEM được sử dụng để kiểm tra các bề mặt chi tiết của các bộ phận máy móc như động cơ, bánh răng, và hệ thống phanh. SEM giúp phát hiện sự mài mòn, vết nứt, và các hư hỏng nhỏ khác mà mắt thường không thể thấy.

• Câu hỏi: Tại sao SEM lại hữu ích trong việc kiểm tra các bộ phận của động cơ ô tô?
• Gợi ý: SEM cung cấp độ phóng đại cao và khả năng phân tích chi tiết các bề mặt giúp phát hiện các vấn đề nhỏ trước khi chúng trở nên nghiêm trọng.

Qua bài tập này, bạn đã thấy rõ sự quan trọng của SEM trong nhiều lĩnh vực công nghiệp, từ điện tử đến ô tô. SEM không chỉ giúp phát hiện các vấn đề nhỏ mà còn góp phần cải thiện quy trình sản xuất và nâng cao chất lượng sản phẩm.

Trong bài tập này, chúng ta sẽ tìm hiểu về cách độ dày của mẫu vật ảnh hưởng đến hình ảnh thu được từ kính hiển vi điện tử truyền qua (TEM). Độ dày của mẫu vật là một yếu tố quan trọng trong việc xác định chất lượng của hình ảnh TEM, và điều này đặc biệt quan trọng khi phân tích các cấu trúc ở cấp độ nano.

Bước 1: Hiểu về nguyên lý hoạt động của TEM

Trước tiên, bạn cần nắm vững nguyên lý hoạt động cơ bản của TEM. TEM sử dụng một chùm electron truyền qua mẫu vật mỏng và tạo ra hình ảnh từ các electron tán xạ hoặc không tán xạ qua mẫu. Độ dày của mẫu vật ảnh hưởng trực tiếp đến lượng electron có thể truyền qua, từ đó ảnh hưởng đến độ tương phản và chi tiết của hình ảnh.

• Câu hỏi: Tại sao độ dày mẫu vật lại quan trọng đối với hình ảnh TEM?
• Gợi ý: Độ dày ảnh hưởng đến khả năng của các electron truyền qua mẫu, từ đó ảnh hưởng đến độ tương phản và độ phân giải của hình ảnh.

Bước 2: Phân tích ảnh hưởng của mẫu vật dày và mỏng

Khi mẫu vật quá dày, một lượng lớn electron sẽ bị tán xạ hoặc hấp thụ, dẫn đến hình ảnh có độ tương phản thấp và mất chi tiết. Ngược lại, nếu mẫu vật quá mỏng, hình ảnh có thể không đủ chi tiết do lượng electron truyền qua quá lớn và thiếu sự tán xạ cần thiết.

• Câu hỏi: Điều gì sẽ xảy ra nếu mẫu vật quá dày trong TEM?
• Gợi ý: Hình ảnh sẽ có độ tương phản thấp, khó phân biệt các chi tiết nhỏ.
• Câu hỏi: Mẫu vật quá mỏng có thể ảnh hưởng đến hình ảnh TEM như thế nào?
• Gợi ý: Hình ảnh có thể thiếu chi tiết do sự tán xạ không đủ.

Bước 3: Thực hành điều chỉnh độ dày mẫu vật

Trong thực tế, mẫu vật cho TEM thường được chuẩn bị với độ dày khoảng 50-100nm để đảm bảo chất lượng hình ảnh tốt nhất. Việc chuẩn bị mẫu vật đòi hỏi sự chính xác cao, và có thể sử dụng các kỹ thuật như cắt mỏng bằng dao hoặc mài mẫu.

• Câu hỏi: Kỹ thuật nào thường được sử dụng để chuẩn bị mẫu vật cho TEM?
• Gợi ý: Các kỹ thuật như cắt mỏng hoặc mài mẫu được sử dụng để đạt độ dày phù hợp.

Qua bài tập này, bạn sẽ thấy rõ tầm quan trọng của việc kiểm soát độ dày mẫu vật trong quá trình sử dụng TEM để đảm bảo hình ảnh thu được có độ phân giải cao và đầy đủ chi tiết.

Trong kính hiển vi điện tử truyền qua (TEM), độ phóng đại cần thiết để quan sát chi tiết mẫu vật phụ thuộc vào kích thước của các cấu trúc nano mà bạn muốn phân tích. TEM có khả năng đạt được độ phóng đại rất cao, từ vài nghìn đến hàng triệu lần, nhờ vào nguyên lý hoạt động dựa trên sự truyền qua của chùm tia điện tử qua mẫu vật mỏng.

Để xác định độ phóng đại cần thiết, bạn có thể làm theo các bước sau:

1. Xác định kích thước của cấu trúc cần quan sát: Bước đầu tiên là xác định kích thước của đối tượng cần quan sát. Ví dụ, nếu bạn đang phân tích các hạt nano có kích thước khoảng 5-10 nm, bạn cần một độ phóng đại đủ lớn để nhìn rõ chi tiết của các hạt này.
2. Tính toán độ phân giải cần thiết: Độ phân giải của TEM được xác định bởi bước sóng của chùm tia điện tử và độ mở số của thấu kính. Công thức tính độ phân giải tối thiểu \( d_{min} \) thường là: \[ d_{min} = \frac{0.61 \cdot \lambda}{NA} \] trong đó:
   • \( \lambda \) là bước sóng của tia điện tử (khoảng 0.0025 nm đối với điện áp 200kV).
   • \( NA \) là độ mở số của thấu kính.
   Độ phân giải sẽ quyết định mức độ chi tiết mà bạn có thể nhìn thấy trong mẫu vật.
3. Chọn độ phóng đại phù hợp: Khi đã biết độ phân giải và kích thước cấu trúc cần quan sát, bạn có thể chọn độ phóng đại sao cho đối tượng hiện lên rõ ràng nhất. Độ phóng đại lý tưởng sẽ đưa kích thước của cấu trúc vào khoảng từ 1/4 đến 1/2 đường kính của màn hình quan sát.
4. Kiểm tra trên thực nghiệm: Sau khi tính toán, cần thực hiện quan sát thực nghiệm để điều chỉnh độ phóng đại cho phù hợp với điều kiện cụ thể của mẫu vật và yêu cầu nghiên cứu.

Ví dụ, nếu bạn muốn quan sát các hạt nano có kích thước 5 nm, độ phóng đại lý tưởng có thể nằm trong khoảng 200.000 đến 500.000 lần. Điều này sẽ giúp bạn quan sát chi tiết các hạt nano mà vẫn đảm bảo chất lượng hình ảnh tốt nhất.

Trong bài tập này, chúng ta sẽ tiến hành phân tích kết quả từ ảnh kính hiển vi điện tử quét (SEM). Đây là một công cụ mạnh mẽ để quan sát và phân tích cấu trúc bề mặt của các mẫu vật với độ phân giải cao. Quá trình phân tích ảnh SEM sẽ giúp chúng ta hiểu rõ hơn về các đặc điểm bề mặt, tính chất vật liệu và thậm chí cả thành phần hóa học.

Bước 1: Hiểu về các loại tín hiệu trong ảnh SEM

Khi sử dụng SEM, hai loại tín hiệu chính được sử dụng để tạo ra ảnh là điện tử thứ cấp (Secondary Electrons - SE) và điện tử tán xạ ngược (Backscattered Electrons - BSE).

• Điện tử thứ cấp (SE): Loại tín hiệu này được sử dụng phổ biến nhất, giúp tạo ra ảnh có độ phân giải cao của bề mặt mẫu. Ảnh SE thể hiện rõ các chi tiết bề mặt và độ tương phản cao.
• Điện tử tán xạ ngược (BSE): Tín hiệu này phản ánh sự khác biệt về thành phần hóa học và khối lượng nguyên tử trong mẫu vật. Ảnh BSE thường được dùng để phân tích độ tương phản thành phần hóa học.

Bước 2: Xác định các đặc điểm trên ảnh SEM

Khi phân tích ảnh SEM, chúng ta cần lưu ý các yếu tố sau:

1. Độ phân giải: Độ phân giải của ảnh SEM có thể đạt đến vài nanomet. Điều này cho phép chúng ta quan sát các chi tiết rất nhỏ trên bề mặt mẫu vật.
2. Độ sâu trường ảnh: SEM có độ sâu trường ảnh lớn, nghĩa là có thể quan sát chi tiết rõ ràng ở các độ sâu khác nhau trong mẫu vật.
3. Độ tương phản: Tương phản trong ảnh SEM có thể được điều chỉnh bằng cách thay đổi cường độ chùm điện tử hoặc sử dụng các loại tín hiệu khác nhau như SE hoặc BSE.

Bước 3: Thực hành phân tích ảnh SEM

Giả sử bạn có một bức ảnh SEM của một mẫu vật cụ thể. Để phân tích, bạn cần thực hiện các bước sau:

1. Xác định loại tín hiệu được sử dụng (SE hay BSE).
2. Quan sát và ghi nhận các đặc điểm bề mặt như độ nhám, hình dạng cấu trúc, và sự phân bố của các hạt trên bề mặt.
3. So sánh các khu vực khác nhau trong ảnh để tìm hiểu sự khác biệt về thành phần hóa học (nếu sử dụng tín hiệu BSE).
4. Sử dụng phần mềm chuyên dụng (nếu có) để đo lường các thông số như kích thước hạt, độ dày của lớp phủ, hoặc khoảng cách giữa các đặc điểm bề mặt.

Bước 4: Viết báo cáo kết quả

Sau khi phân tích, hãy tổng hợp các quan sát của bạn vào một báo cáo, bao gồm:

• Mô tả chi tiết về các đặc điểm bề mặt đã quan sát.
• Kết luận về thành phần hóa học hoặc các tính chất khác của mẫu dựa trên ảnh SEM.
• Đề xuất các thí nghiệm hoặc phân tích bổ sung để xác minh kết quả.

Bài tập này giúp bạn làm quen với việc sử dụng ảnh SEM để phân tích mẫu vật, từ đó phát triển kỹ năng quan sát và phân tích trong nghiên cứu khoa học và ứng dụng công nghiệp.

Trong bài tập này, chúng ta sẽ so sánh chi phí vận hành giữa hai loại kính hiển vi điện tử phổ biến nhất: kính hiển vi điện tử quét (SEM) và kính hiển vi điện tử truyền qua (TEM). Việc so sánh này sẽ giúp bạn hiểu rõ hơn về chi phí vận hành, bao gồm chi phí mua thiết bị, chi phí bảo dưỡng, và các yếu tố khác liên quan đến việc sử dụng hai loại kính hiển vi này trong nghiên cứu và công nghiệp.

1. Chi phí mua sắm thiết bị

• Kính hiển vi điện tử quét (SEM): Giá mua của SEM thường thấp hơn TEM do cấu trúc đơn giản hơn và ít yêu cầu về không gian lắp đặt. Các hệ thống SEM hiện đại có giá từ vài trăm nghìn đến hàng triệu USD, tùy thuộc vào tính năng và độ phức tạp của máy.
• Kính hiển vi điện tử truyền qua (TEM): TEM có cấu trúc phức tạp hơn và yêu cầu không gian lắp đặt cao cấp hơn, do đó giá mua sắm thường cao hơn nhiều so với SEM. Các hệ thống TEM có giá dao động từ một triệu đến hàng chục triệu USD.

2. Chi phí bảo dưỡng và vận hành

• SEM: Chi phí bảo dưỡng SEM thấp hơn so với TEM, do cấu trúc và yêu cầu kỹ thuật đơn giản hơn. Việc bảo trì chủ yếu bao gồm thay thế các bộ phận tiêu hao như filament, bơm chân không, và một số linh kiện điện tử cơ bản.
• TEM: Chi phí bảo dưỡng TEM cao hơn do yêu cầu kỹ thuật cao và cần thay thế nhiều linh kiện đắt tiền hơn, bao gồm các bộ phận quang học phức tạp và hệ thống chân không tiên tiến. Hơn nữa, TEM cần có môi trường vận hành kiểm soát nhiệt độ và độ ẩm nghiêm ngặt, làm tăng chi phí vận hành.

3. Tiêu thụ năng lượng

• SEM: SEM tiêu thụ ít năng lượng hơn do hoạt động ở điều kiện chân không thấp và yêu cầu ít công suất hơn để vận hành hệ thống.
• TEM: TEM tiêu thụ nhiều năng lượng hơn do cần duy trì hệ thống chân không cao, hệ thống làm lạnh và nguồn điện cao áp cho các thành phần quang học.

4. Yêu cầu về nhân lực và đào tạo

• SEM: Để vận hành SEM, người dùng cần có kiến thức cơ bản về công nghệ điện tử và kỹ thuật hình ảnh, nhưng quá trình đào tạo thường ngắn hơn và ít phức tạp hơn so với TEM.
• TEM: Vận hành TEM đòi hỏi người sử dụng phải có trình độ chuyên môn cao, hiểu biết sâu về kỹ thuật hình ảnh điện tử và các quy trình phức tạp. Điều này dẫn đến chi phí đào tạo và yêu cầu về nhân lực cao hơn.

5. Tổng kết

Từ những so sánh trên, rõ ràng rằng chi phí vận hành của TEM thường cao hơn so với SEM. Điều này chủ yếu do giá mua thiết bị, chi phí bảo dưỡng, tiêu thụ năng lượng, và yêu cầu về đào tạo nhân lực. Tuy nhiên, sự lựa chọn giữa SEM và TEM phụ thuộc vào nhu cầu cụ thể của nghiên cứu, mục tiêu phân tích, và ngân sách của phòng thí nghiệm.

Trong bài tập này, chúng ta sẽ tiến hành đo lường kích thước nano của các hạt hoặc cấu trúc siêu nhỏ bằng kính hiển vi điện tử truyền qua (TEM). Kính hiển vi TEM có khả năng cung cấp hình ảnh có độ phân giải cực cao, cho phép quan sát rõ ràng các chi tiết nhỏ nhất ở mức độ nano.

Dưới đây là các bước cơ bản để tiến hành đo lường kích thước nano bằng TEM:

1. Chuẩn bị mẫu: Mẫu cần phải mỏng đến mức các electron có thể truyền qua, thường là dưới 100nm. Quá trình chuẩn bị mẫu có thể bao gồm cắt lát mẫu rất mỏng bằng kỹ thuật ultra-microtomy, hoặc sử dụng kỹ thuật FIB-SEM để làm mỏng mẫu.
2. Quan sát mẫu dưới TEM: Đặt mẫu đã chuẩn bị vào buồng TEM. Sử dụng điện thế thích hợp (thường là từ 80 kV đến 300 kV) để tạo ra chùm electron truyền qua mẫu và ghi lại hình ảnh. Hình ảnh thu được sẽ hiển thị cấu trúc của mẫu ở mức độ nano.
3. Phân tích hình ảnh: Sử dụng phần mềm phân tích hình ảnh chuyên dụng để đo lường kích thước của các hạt hoặc cấu trúc nano trong ảnh TEM. Kích thước có thể được tính toán dựa trên tỷ lệ phóng đại đã được hiệu chỉnh trước đó.
4. Tính toán kích thước trung bình: Nếu có nhiều hạt hoặc cấu trúc được quan sát, đo lường từng hạt và tính toán kích thước trung bình để đưa ra kết quả cuối cùng. Điều này giúp tăng độ chính xác và tin cậy của kết quả.

Ví dụ, nếu bạn quan sát các hạt nano với đường kính trung bình là 20 nm, bạn có thể sử dụng MathJax để biểu diễn công thức tính toán kích thước trung bình của \(n\) hạt như sau:

\[
\text{Kích thước trung bình} = \frac{1}{n} \sum_{i=1}^{n} d_i
\]

Trong đó, \(d_i\) là đường kính của từng hạt và \(n\) là số lượng hạt được đo.

Qua quá trình đo lường và phân tích này, bạn có thể thu được thông tin chi tiết về kích thước của các hạt nano, giúp ích cho các nghiên cứu và ứng dụng liên quan đến vật liệu nano.

Trong sinh học tế bào, kính hiển vi điện tử truyền qua (TEM) đóng vai trò quan trọng trong việc nghiên cứu cấu trúc tế bào ở cấp độ phân tử. Dưới đây là một số bước và lưu ý để ứng dụng TEM trong việc phân tích sinh học tế bào:

1. Chuẩn bị mẫu vật:

   Mẫu vật sinh học cần được cắt thành lát mỏng, thường chỉ vài nanomet (nm) để đảm bảo các electron có thể truyền qua mẫu. Việc cố định mẫu bằng các chất hóa học như glutaraldehyde hoặc osmium tetroxide giúp bảo quản cấu trúc tế bào trong suốt quá trình quan sát.

2. Đặt mẫu trên lưới TEM:

   Sau khi cắt, mẫu được đặt trên lưới TEM, thường được làm từ đồng hoặc vàng, để đảm bảo tính dẫn điện. Mẫu cần được phủ một lớp vật liệu dẫn điện như carbon để tăng cường sự truyền dẫn của electron.

3. Quét và thu nhận hình ảnh:

   Quá trình quét mẫu bằng TEM sẽ tạo ra các hình ảnh có độ phân giải cao, cho phép quan sát chi tiết các cấu trúc nhỏ như ribosome, màng tế bào, và thậm chí là DNA. Những hình ảnh này cung cấp thông tin quan trọng về tổ chức không gian và chức năng của các thành phần trong tế bào.

4. Phân tích dữ liệu:

   Hình ảnh thu được từ TEM được phân tích để xác định kích thước, hình dạng, và sự phân bố của các cấu trúc trong tế bào. Kỹ thuật này đặc biệt hữu ích trong việc nghiên cứu các bệnh lý ở cấp độ tế bào, như ung thư hoặc nhiễm virus.

Nhờ vào độ phóng đại lớn và độ phân giải cao, TEM giúp các nhà nghiên cứu hiểu rõ hơn về các quá trình sinh học quan trọng ở cấp độ tế bào, đồng thời phát hiện ra những bất thường có thể dẫn đến bệnh tật.
