Scanning Electron Microscopy PPT: Hướng Dẫn Toàn Diện và Ứng Dụng Thực Tiễn

Kính hiển vi điện tử quét (Scanning Electron Microscopy - SEM) là một công cụ mạnh mẽ trong nghiên cứu khoa học vật liệu, sinh học và nhiều lĩnh vực khác. SEM sử dụng chùm tia điện tử để quét bề mặt mẫu, tạo ra hình ảnh chi tiết ở độ phân giải nanomet. Công nghệ này đặc biệt hữu ích trong việc phân tích cấu trúc bề mặt và thành phần hóa học của các mẫu vật.

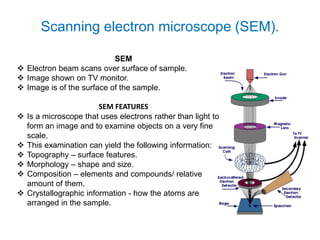

SEM hoạt động bằng cách chiếu một chùm điện tử năng lượng cao vào bề mặt mẫu vật. Khi các điện tử va chạm với bề mặt, chúng phát ra các điện tử thứ cấp và các tín hiệu khác, từ đó tạo ra hình ảnh của mẫu. Các thành phần chính của hệ thống SEM bao gồm:

• Súng điện tử: Phát ra chùm điện tử được tăng tốc.
• Cuộn từ: Dùng để hội tụ và điều khiển chùm điện tử.
• Buồng mẫu: Chứa mẫu vật cần phân tích.
• Hệ thống thu nhận tín hiệu: Bao gồm các detector để thu nhận các điện tử thứ cấp, điện tử tán xạ ngược và các tín hiệu khác.

Kính hiển vi điện tử quét được ứng dụng rộng rãi trong nhiều lĩnh vực khoa học và công nghệ:

• Khoa học vật liệu: Phân tích cấu trúc và thành phần của các vật liệu, từ kim loại đến polymer.
• Sinh học: Quan sát các cấu trúc tế bào và vi sinh vật với độ phân giải cao.
• Điện tử học: Nghiên cứu và phân tích các mạch điện tử, linh kiện bán dẫn.
• Công nghệ nano: Phân tích và thiết kế các cấu trúc nano, giúp phát triển các vật liệu mới.

SEM mang lại nhiều lợi ích trong nghiên cứu khoa học nhưng cũng có một số hạn chế cần lưu ý:

• Lợi ích:
  • Độ phân giải cao, khả năng phân tích chi tiết bề mặt mẫu.
  • Có thể làm việc với nhiều loại mẫu vật khác nhau, từ kim loại, vật liệu sinh học đến các vật liệu phi kim.
  • Cung cấp thông tin về hình học, thành phần hóa học và cấu trúc của mẫu.
• Hạn chế:
  • Mẫu phải có khả năng dẫn điện, nếu không cần phải được xử lý trước bằng cách phủ một lớp kim loại mỏng.
  • Đòi hỏi môi trường chân không, không phù hợp cho việc nghiên cứu các mẫu sống hoặc ẩm.
  • Chi phí vận hành và bảo dưỡng cao.

Các nguyên lý toán học được ứng dụng trong SEM để tối ưu hóa quá trình quét và phân tích. Chẳng hạn, độ phân giải của hình ảnh SEM có thể được biểu diễn theo công thức:

\[ R = \frac{0.61 \lambda}{NA} \]

Trong đó:

• \( R \): Độ phân giải
• \( \lambda \): Bước sóng của chùm điện tử
• \( NA \): Khẩu độ số của hệ thống quang học

SEM là một công cụ quan trọng trong nghiên cứu và phát triển công nghệ hiện đại. Với khả năng cung cấp hình ảnh chi tiết và thông tin về cấu trúc, thành phần hóa học của mẫu vật, SEM đang góp phần vào việc hiểu biết sâu hơn về thế giới vật chất ở mức độ vi mô và nanomet.

SEM hoạt động bằng cách chiếu một chùm điện tử năng lượng cao vào bề mặt mẫu vật. Khi các điện tử va chạm với bề mặt, chúng phát ra các điện tử thứ cấp và các tín hiệu khác, từ đó tạo ra hình ảnh của mẫu. Các thành phần chính của hệ thống SEM bao gồm:

• Súng điện tử: Phát ra chùm điện tử được tăng tốc.
• Cuộn từ: Dùng để hội tụ và điều khiển chùm điện tử.
• Buồng mẫu: Chứa mẫu vật cần phân tích.
• Hệ thống thu nhận tín hiệu: Bao gồm các detector để thu nhận các điện tử thứ cấp, điện tử tán xạ ngược và các tín hiệu khác.

Kính hiển vi điện tử quét được ứng dụng rộng rãi trong nhiều lĩnh vực khoa học và công nghệ:

• Khoa học vật liệu: Phân tích cấu trúc và thành phần của các vật liệu, từ kim loại đến polymer.
• Sinh học: Quan sát các cấu trúc tế bào và vi sinh vật với độ phân giải cao.
• Điện tử học: Nghiên cứu và phân tích các mạch điện tử, linh kiện bán dẫn.
• Công nghệ nano: Phân tích và thiết kế các cấu trúc nano, giúp phát triển các vật liệu mới.

SEM mang lại nhiều lợi ích trong nghiên cứu khoa học nhưng cũng có một số hạn chế cần lưu ý:

• Lợi ích:
  • Độ phân giải cao, khả năng phân tích chi tiết bề mặt mẫu.
  • Có thể làm việc với nhiều loại mẫu vật khác nhau, từ kim loại, vật liệu sinh học đến các vật liệu phi kim.
  • Cung cấp thông tin về hình học, thành phần hóa học và cấu trúc của mẫu.
• Hạn chế:
  • Mẫu phải có khả năng dẫn điện, nếu không cần phải được xử lý trước bằng cách phủ một lớp kim loại mỏng.
  • Đòi hỏi môi trường chân không, không phù hợp cho việc nghiên cứu các mẫu sống hoặc ẩm.
  • Chi phí vận hành và bảo dưỡng cao.

Các nguyên lý toán học được ứng dụng trong SEM để tối ưu hóa quá trình quét và phân tích. Chẳng hạn, độ phân giải của hình ảnh SEM có thể được biểu diễn theo công thức:

\[ R = \frac{0.61 \lambda}{NA} \]

Trong đó:

• \( R \): Độ phân giải
• \( \lambda \): Bước sóng của chùm điện tử
• \( NA \): Khẩu độ số của hệ thống quang học

SEM là một công cụ quan trọng trong nghiên cứu và phát triển công nghệ hiện đại. Với khả năng cung cấp hình ảnh chi tiết và thông tin về cấu trúc, thành phần hóa học của mẫu vật, SEM đang góp phần vào việc hiểu biết sâu hơn về thế giới vật chất ở mức độ vi mô và nanomet.

Kính hiển vi điện tử quét được ứng dụng rộng rãi trong nhiều lĩnh vực khoa học và công nghệ:

• Khoa học vật liệu: Phân tích cấu trúc và thành phần của các vật liệu, từ kim loại đến polymer.
• Sinh học: Quan sát các cấu trúc tế bào và vi sinh vật với độ phân giải cao.
• Điện tử học: Nghiên cứu và phân tích các mạch điện tử, linh kiện bán dẫn.
• Công nghệ nano: Phân tích và thiết kế các cấu trúc nano, giúp phát triển các vật liệu mới.

SEM mang lại nhiều lợi ích trong nghiên cứu khoa học nhưng cũng có một số hạn chế cần lưu ý:

• Lợi ích:
  • Độ phân giải cao, khả năng phân tích chi tiết bề mặt mẫu.
  • Có thể làm việc với nhiều loại mẫu vật khác nhau, từ kim loại, vật liệu sinh học đến các vật liệu phi kim.
  • Cung cấp thông tin về hình học, thành phần hóa học và cấu trúc của mẫu.
• Hạn chế:
  • Mẫu phải có khả năng dẫn điện, nếu không cần phải được xử lý trước bằng cách phủ một lớp kim loại mỏng.
  • Đòi hỏi môi trường chân không, không phù hợp cho việc nghiên cứu các mẫu sống hoặc ẩm.
  • Chi phí vận hành và bảo dưỡng cao.

Các nguyên lý toán học được ứng dụng trong SEM để tối ưu hóa quá trình quét và phân tích. Chẳng hạn, độ phân giải của hình ảnh SEM có thể được biểu diễn theo công thức:

\[ R = \frac{0.61 \lambda}{NA} \]

Trong đó:

• \( R \): Độ phân giải
• \( \lambda \): Bước sóng của chùm điện tử
• \( NA \): Khẩu độ số của hệ thống quang học

SEM là một công cụ quan trọng trong nghiên cứu và phát triển công nghệ hiện đại. Với khả năng cung cấp hình ảnh chi tiết và thông tin về cấu trúc, thành phần hóa học của mẫu vật, SEM đang góp phần vào việc hiểu biết sâu hơn về thế giới vật chất ở mức độ vi mô và nanomet.

SEM mang lại nhiều lợi ích trong nghiên cứu khoa học nhưng cũng có một số hạn chế cần lưu ý:

• Lợi ích:
  • Độ phân giải cao, khả năng phân tích chi tiết bề mặt mẫu.
  • Có thể làm việc với nhiều loại mẫu vật khác nhau, từ kim loại, vật liệu sinh học đến các vật liệu phi kim.
  • Cung cấp thông tin về hình học, thành phần hóa học và cấu trúc của mẫu.
• Hạn chế:
  • Mẫu phải có khả năng dẫn điện, nếu không cần phải được xử lý trước bằng cách phủ một lớp kim loại mỏng.
  • Đòi hỏi môi trường chân không, không phù hợp cho việc nghiên cứu các mẫu sống hoặc ẩm.
  • Chi phí vận hành và bảo dưỡng cao.

Các nguyên lý toán học được ứng dụng trong SEM để tối ưu hóa quá trình quét và phân tích. Chẳng hạn, độ phân giải của hình ảnh SEM có thể được biểu diễn theo công thức:

\[ R = \frac{0.61 \lambda}{NA} \]

Trong đó:

• \( R \): Độ phân giải
• \( \lambda \): Bước sóng của chùm điện tử
• \( NA \): Khẩu độ số của hệ thống quang học

SEM là một công cụ quan trọng trong nghiên cứu và phát triển công nghệ hiện đại. Với khả năng cung cấp hình ảnh chi tiết và thông tin về cấu trúc, thành phần hóa học của mẫu vật, SEM đang góp phần vào việc hiểu biết sâu hơn về thế giới vật chất ở mức độ vi mô và nanomet.

Các nguyên lý toán học được ứng dụng trong SEM để tối ưu hóa quá trình quét và phân tích. Chẳng hạn, độ phân giải của hình ảnh SEM có thể được biểu diễn theo công thức:

\[ R = \frac{0.61 \lambda}{NA} \]

Trong đó:

• \( R \): Độ phân giải
• \( \lambda \): Bước sóng của chùm điện tử
• \( NA \): Khẩu độ số của hệ thống quang học

SEM là một công cụ quan trọng trong nghiên cứu và phát triển công nghệ hiện đại. Với khả năng cung cấp hình ảnh chi tiết và thông tin về cấu trúc, thành phần hóa học của mẫu vật, SEM đang góp phần vào việc hiểu biết sâu hơn về thế giới vật chất ở mức độ vi mô và nanomet.

SEM là một công cụ quan trọng trong nghiên cứu và phát triển công nghệ hiện đại. Với khả năng cung cấp hình ảnh chi tiết và thông tin về cấu trúc, thành phần hóa học của mẫu vật, SEM đang góp phần vào việc hiểu biết sâu hơn về thế giới vật chất ở mức độ vi mô và nanomet.

• 1. Giới thiệu về Kính hiển vi điện tử quét (SEM)

  Kính hiển vi điện tử quét (SEM) là một công cụ quan trọng trong phân tích vi mô, cho phép quan sát chi tiết cấu trúc bề mặt mẫu với độ phân giải cao, giúp hiểu rõ hơn về vật liệu và các ứng dụng của chúng.

• 2. Nguyên lý hoạt động của SEM

  SEM hoạt động bằng cách chiếu một chùm điện tử lên bề mặt mẫu, sau đó thu nhận và phân tích các tín hiệu điện tử phản xạ, tạo ra hình ảnh chi tiết về bề mặt mẫu. Các yếu tố chính như điện thế gia tốc, khẩu độ số, và môi trường chân không đóng vai trò quan trọng trong quá trình này.

• 3. Các thành phần chính của hệ thống SEM

  • Súng điện tử: Phát ra chùm điện tử cần thiết để quét mẫu.
  • Buồng mẫu: Nơi đặt mẫu cần phân tích.
  • Hệ thống phát hiện: Bao gồm các detector thu nhận tín hiệu điện tử thứ cấp, điện tử tán xạ ngược.
  • Hệ thống hiển thị: Chuyển đổi tín hiệu nhận được thành hình ảnh.

• 4. Ứng dụng của SEM trong các lĩnh vực khoa học và công nghệ

  • Khoa học vật liệu: Phân tích cấu trúc và thành phần của vật liệu ở cấp độ vi mô.
  • Sinh học: Quan sát cấu trúc tế bào và vi sinh vật với độ chi tiết cao.
  • Công nghệ nano: Nghiên cứu và thiết kế các cấu trúc nano, hỗ trợ phát triển các vật liệu tiên tiến.

• 5. Ưu điểm và hạn chế của Kính hiển vi điện tử quét

  • Ưu điểm:
    • Độ phân giải cao, khả năng phân tích chi tiết cấu trúc bề mặt.
    • Có thể làm việc với nhiều loại mẫu vật khác nhau, từ kim loại, vật liệu sinh học đến các vật liệu phi kim.
  • Hạn chế:
    • Chi phí vận hành và bảo dưỡng cao.
    • Mẫu phải có khả năng dẫn điện hoặc được xử lý trước khi quét.

• 6. Quy trình chuẩn bị mẫu cho SEM

  Quy trình chuẩn bị mẫu là bước quan trọng để đảm bảo chất lượng hình ảnh SEM. Mẫu cần được làm sạch, cắt nhỏ, và nếu là mẫu phi kim loại, phải được phủ một lớp kim loại mỏng để tránh hiện tượng tích điện.

• 7. Các phương pháp xử lý hình ảnh SEM

  Sau khi thu nhận, hình ảnh SEM cần được xử lý để nâng cao độ tương phản và loại bỏ nhiễu. Các phần mềm chuyên dụng được sử dụng để chỉnh sửa, phân tích và trích xuất thông tin từ hình ảnh SEM.

• 8. Lỗi thường gặp khi sử dụng SEM và cách khắc phục

  Các lỗi thường gặp khi sử dụng SEM bao gồm hình ảnh mờ, nhiễu tín hiệu, và hiện tượng tích điện trên mẫu. Bài viết cung cấp các phương pháp khắc phục hiệu quả, bao gồm điều chỉnh điều kiện quét và cải tiến quy trình chuẩn bị mẫu.

• 9. Ứng dụng của SEM trong phân tích cấu trúc và thành phần hóa học

  SEM không chỉ cung cấp hình ảnh chi tiết mà còn hỗ trợ phân tích thành phần hóa học của mẫu qua kỹ thuật phổ tán xạ năng lượng điện tử (EDS), giúp xác định thành phần nguyên tố và cấu trúc hóa học.

• 10. Công nghệ SEM trong nghiên cứu và phát triển vật liệu mới

  Công nghệ SEM là công cụ quan trọng trong nghiên cứu vật liệu mới, hỗ trợ phân tích các đặc tính cấu trúc và thành phần, từ đó cải tiến và phát triển các vật liệu tiên tiến với ứng dụng đa dạng.

• 11. Hướng dẫn chọn SEM phù hợp cho các ứng dụng nghiên cứu

  Bài viết cung cấp hướng dẫn chi tiết về việc chọn lựa SEM phù hợp với các nhu cầu nghiên cứu khác nhau, từ việc phân tích mẫu sinh học đến vật liệu công nghiệp, dựa trên các thông số kỹ thuật và yêu cầu cụ thể.

• 12. Lịch sử phát triển của công nghệ SEM

  Lịch sử phát triển của SEM từ những thập kỷ đầu tiên cho đến những cải tiến gần đây, bao gồm sự tiến bộ trong công nghệ chế tạo súng điện tử, hệ thống phát hiện và xử lý tín hiệu.

• 13. Những cải tiến mới nhất trong công nghệ SEM

  Bài viết cập nhật những tiến bộ mới nhất trong công nghệ SEM, bao gồm việc nâng cao độ phân giải, cải tiến hệ thống phát hiện và tích hợp các công nghệ phân tích hóa học tiên tiến.

• 14. Các xu hướng tương lai của công nghệ SEM

  Dự đoán các xu hướng tương lai của SEM, bao gồm ứng dụng trong nghiên cứu vật liệu nano, y học và công nghệ tiên tiến, cùng với sự phát triển của các công nghệ liên quan như kỹ thuật vi mạch và xử lý tín hiệu.

• Bài tập 1: Tính độ phân giải của SEM

  Giả sử một hệ thống SEM hoạt động ở điện thế gia tốc 20 kV và sử dụng khẩu độ số (NA) là 0.02. Tính độ phân giải tối thiểu của hệ thống theo công thức:

  \[d = \frac{0.61 \times \lambda}{NA}\]

  Với \(\lambda\) là bước sóng của điện tử trong chân không. Hãy sử dụng công thức de Broglie để tính \(\lambda\).

• Bài tập 2: Phân tích ảnh SEM của mẫu không dẫn điện

  Một mẫu phi kim loại đã được phủ một lớp vàng mỏng trước khi quét bằng SEM. Giải thích lý do vì sao cần phải phủ lớp vàng và phân tích sự ảnh hưởng của lớp phủ này đến hình ảnh thu được.

• Bài tập 3: Tính toán khẩu độ số của hệ thống quang học trong SEM

  Cho một hệ thống SEM với tiêu cự của thấu kính hội tụ là 1 cm và đường kính khẩu độ là 0.2 mm. Tính khẩu độ số (NA) của hệ thống theo công thức:

  \[NA = \frac{D}{2f}\]

  Trong đó \(D\) là đường kính khẩu độ và \(f\) là tiêu cự.

• Bài tập 4: Ảnh hưởng của bước sóng chùm điện tử đến chất lượng hình ảnh SEM

  Hãy tính toán và so sánh bước sóng của chùm điện tử khi sử dụng điện thế gia tốc 10 kV và 30 kV. Giải thích ảnh hưởng của việc thay đổi bước sóng này đến độ phân giải của hình ảnh SEM.

• Bài tập 5: Đánh giá độ chính xác của hình ảnh SEM

  Một hệ thống SEM cho phép đo lường kích thước hạt với độ chính xác 2 nm. Nếu một hạt có đường kính thực tế là 50 nm, hãy tính sai số tương đối của phép đo này. Phân tích sự ảnh hưởng của sai số đến kết quả phân tích mẫu.

• Bài tập 6: Tính toán thời gian quét tối ưu cho mẫu có diện tích lớn

  Một mẫu có diện tích 1 mm² cần được quét với độ phân giải 1024x1024 pixel. Hãy tính thời gian quét tối ưu nếu mỗi pixel cần 10 µs để thu nhận tín hiệu. Xem xét sự ảnh hưởng của thời gian quét đến chất lượng hình ảnh và hiệu suất công việc.

• Bài tập 7: So sánh độ phân giải của SEM với các loại kính hiển vi khác

  So sánh độ phân giải của SEM với kính hiển vi quang học và kính hiển vi điện tử truyền qua (TEM). Giải thích lý do tại sao SEM có độ phân giải cao hơn kính hiển vi quang học và thấp hơn TEM trong một số trường hợp cụ thể.

• Bài tập 8: Tính toán và tối ưu hóa các thông số SEM để phân tích mẫu sinh học

  Để phân tích mẫu sinh học có độ nhạy cao với chùm điện tử, hãy đề xuất các thông số như điện thế gia tốc, khẩu độ số, và thời gian quét để tối ưu hóa hình ảnh SEM mà không gây hư hại cho mẫu. Giải thích lựa chọn của bạn.

• Bài tập 9: Phân tích ảnh SEM để xác định thành phần hóa học của mẫu

  Sử dụng kỹ thuật phổ tán xạ năng lượng (EDS) kèm theo SEM để phân tích thành phần hóa học của một mẫu hợp kim. Hãy giải thích quy trình phân tích và cách xác định thành phần của các nguyên tố trong mẫu.

• Bài tập 10: Tính toán mức độ nhiễu ảnh trong quá trình quét SEM

  Trong quá trình quét một mẫu có độ phản xạ thấp, hình ảnh SEM bị nhiễu đáng kể. Hãy tính toán mức độ nhiễu dựa trên cường độ tín hiệu và đưa ra giải pháp để giảm thiểu nhiễu trong các lần quét tiếp theo.

Bài tập này yêu cầu bạn tính độ phân giải tối thiểu của một hệ thống Kính hiển vi điện tử quét (SEM) dựa trên các thông số kỹ thuật được cung cấp. Để thực hiện điều này, bạn sẽ sử dụng công thức độ phân giải cơ bản của SEM và áp dụng công thức de Broglie để tính toán bước sóng điện tử.

1. Bước 1: Xác định công thức tính độ phân giải SEM

   Công thức cơ bản để tính độ phân giải của SEM được xác định như sau:

   \[ d = \frac{0.61 \times \lambda}{NA} \]

   Trong đó:

   • \(d\) là độ phân giải (đơn vị: mét)
   • \(\lambda\) là bước sóng của chùm điện tử (đơn vị: mét)
   • \(NA\) là khẩu độ số của hệ thống SEM
2. Bước 2: Tính toán bước sóng điện tử

   Bước sóng của điện tử được tính theo công thức de Broglie:

   \[ \lambda = \frac{h}{p} \]

   Trong đó:

   • \(\lambda\) là bước sóng (đơn vị: mét)
   • \(h\) là hằng số Planck (\(6.626 \times 10^{-34}\) J.s)
   • \(p\) là động lượng của điện tử, tính bằng công thức \(p = m_e \times v\), với \(m_e\) là khối lượng của điện tử và \(v\) là vận tốc của nó.
3. Bước 3: Tính khẩu độ số NA

   Khẩu độ số NA được tính theo công thức:

   \[ NA = \frac{D}{2f} \]

   Trong đó:

   • \(D\) là đường kính của khẩu độ (đơn vị: mét)
   • \(f\) là tiêu cự của thấu kính hội tụ (đơn vị: mét)
4. Bước 4: Áp dụng vào tính toán

   Sau khi tính toán được các giá trị \(\lambda\) và \(NA\), bạn có thể áp dụng vào công thức độ phân giải để tìm giá trị \(d\).

   Ví dụ: Nếu SEM hoạt động ở điện thế gia tốc 20 kV, khẩu độ số là 0.02, tính độ phân giải của hệ thống:

   \[ \lambda = \frac{h}{\sqrt{2m_e eV}} \]

   \(d = \frac{0.61 \times \lambda}{0.02}\)

Hoàn thành các bước trên sẽ giúp bạn xác định được độ phân giải tối thiểu của hệ thống SEM, từ đó đánh giá khả năng phân tích của hệ thống đối với các mẫu vật cụ thể.

Bài tập này yêu cầu bạn phân tích ảnh SEM của một mẫu không dẫn điện và giải thích tại sao việc xử lý mẫu lại quan trọng trong quá trình quét. Đặc biệt, bạn sẽ tìm hiểu lý do cần phải phủ một lớp dẫn điện trên bề mặt mẫu và tác động của lớp phủ này đối với chất lượng hình ảnh.

1. Bước 1: Hiểu đặc điểm của mẫu không dẫn điện

   Mẫu không dẫn điện có xu hướng tích điện khi bị quét bởi chùm điện tử trong SEM. Điều này gây ra hiện tượng quá tải điện tích, làm mờ và biến dạng hình ảnh thu được.

2. Bước 2: Tại sao cần phủ lớp dẫn điện?

   Để khắc phục vấn đề tích điện, một lớp dẫn điện (thường là vàng, platinum hoặc carbon) được phủ lên bề mặt mẫu trước khi quét SEM. Lớp phủ này giúp:

   • Tránh hiện tượng tích điện và nhiễu ảnh.
   • Cải thiện khả năng dẫn truyền điện tử, từ đó nâng cao chất lượng hình ảnh.
3. Bước 3: Phân tích ảnh SEM trước và sau khi phủ lớp dẫn điện

   So sánh hai ảnh SEM của cùng một mẫu không dẫn điện, trước và sau khi phủ lớp dẫn điện. Phân tích các khác biệt về độ phân giải, độ tương phản và mức độ nhiễu.

4. Bước 4: Ảnh hưởng của độ dày lớp phủ

   Độ dày của lớp phủ có thể ảnh hưởng đến độ chi tiết của hình ảnh SEM. Hãy thử nghiệm với các độ dày khác nhau và xác định độ dày tối ưu cho việc quét mẫu của bạn.

5. Bước 5: Tính toán và điều chỉnh thông số SEM

   Sau khi phủ lớp dẫn điện, bạn cần điều chỉnh các thông số của SEM như điện thế gia tốc và khẩu độ số để tối ưu hóa quá trình quét và đạt được hình ảnh chất lượng cao.

Kết quả của bài tập này sẽ giúp bạn hiểu rõ hơn về vai trò của lớp phủ dẫn điện trong việc phân tích mẫu không dẫn điện bằng SEM, cũng như khả năng điều chỉnh thông số để tối ưu hóa chất lượng hình ảnh.

Bài tập này yêu cầu bạn tính toán khẩu độ số của hệ thống quang học trong Kính hiển vi điện tử quét (SEM). Khẩu độ số là một thông số quan trọng, ảnh hưởng trực tiếp đến độ phân giải và độ sâu trường ảnh của hệ thống quang học. Bạn sẽ sử dụng các thông số kỹ thuật cơ bản để thực hiện tính toán này.

1. Bước 1: Xác định công thức tính khẩu độ số

   Khẩu độ số (NA) được tính bằng công thức:

   \[ NA = n \cdot \sin(\theta) \]

   Trong đó:

   • \(n\) là chiết suất của môi trường giữa mẫu và thấu kính (đối với SEM, thường là 1 do trong chân không hoặc không khí).
   • \(\theta\) là góc mở của chùm tia điện tử tại khẩu độ.
2. Bước 2: Xác định góc mở \(\theta\)

   Góc mở \(\theta\) có thể được tính toán dựa trên thông số kỹ thuật của khẩu độ và khoảng cách từ khẩu độ đến mẫu. Nếu \(D\) là đường kính của khẩu độ và \(f\) là tiêu cự của thấu kính:

   \[ \sin(\theta) = \frac{D}{2f} \]

3. Bước 3: Áp dụng công thức tính NA

   Sau khi xác định được giá trị của \( \sin(\theta) \), bạn có thể áp dụng công thức NA để tính khẩu độ số của hệ thống:

   \[ NA = n \cdot \frac{D}{2f} \]

   Với \(n = 1\) trong môi trường chân không hoặc không khí.

4. Bước 4: Phân tích kết quả

   Phân tích kết quả NA nhận được để hiểu rõ ảnh hưởng của nó đối với độ phân giải và độ sâu trường ảnh của hệ thống SEM. Giá trị NA lớn thường đi kèm với độ phân giải cao nhưng độ sâu trường ảnh thấp.

5. Bước 5: Điều chỉnh khẩu độ số

   Nếu cần thiết, bạn có thể điều chỉnh các thông số như kích thước khẩu độ hoặc tiêu cự để thay đổi NA, tùy thuộc vào yêu cầu cụ thể của mẫu và mục tiêu phân tích.

Hoàn thành bài tập này sẽ giúp bạn hiểu rõ hơn về cách tính toán và điều chỉnh khẩu độ số trong SEM, từ đó tối ưu hóa quá trình quét và thu thập dữ liệu hình ảnh chất lượng cao.

Trong quá trình sử dụng Kính hiển vi điện tử quét (SEM), bước sóng của chùm điện tử là một yếu tố quan trọng ảnh hưởng trực tiếp đến chất lượng hình ảnh. Bài tập này giúp bạn hiểu rõ hơn về mối quan hệ giữa bước sóng chùm điện tử và chất lượng hình ảnh SEM.

Bước sóng chùm điện tử:

Bước sóng của chùm điện tử \(\lambda\) được xác định bởi phương trình De Broglie:

Trong đó:

• \(h\) là hằng số Planck.
• \(p\) là động lượng của điện tử.

Vì động lượng \(p\) của điện tử được xác định bởi khối lượng \(m\) và vận tốc \(v\) của nó:

Bước sóng \(\lambda\) của chùm điện tử có thể được viết lại như sau:

Ảnh hưởng của bước sóng đến độ phân giải:

Bước sóng càng ngắn, độ phân giải của SEM càng cao. Điều này là do khả năng phân giải của hệ thống quang học trong SEM phụ thuộc vào giới hạn nhiễu xạ, được xác định bởi công thức:

Trong đó:

• \(\lambda\) là bước sóng của chùm điện tử.
• \(\text{NA}\) là khẩu độ số của hệ thống quang học.

Khi bước sóng giảm, giá trị \(d\) (khoảng cách nhỏ nhất giữa hai điểm có thể phân biệt được) cũng giảm, từ đó cải thiện độ phân giải của hình ảnh SEM.

Ảnh hưởng của năng lượng điện tử:

Bước sóng của chùm điện tử liên quan mật thiết đến năng lượng của điện tử, được xác định bởi công thức:

Trong đó:

• \(E\) là năng lượng của điện tử.

Năng lượng càng cao, bước sóng càng ngắn, giúp tăng độ phân giải hình ảnh. Tuy nhiên, việc tăng năng lượng điện tử cũng có thể dẫn đến hiện tượng phá hủy mẫu hoặc giảm tương phản hình ảnh, đặc biệt đối với các mẫu sinh học hoặc không dẫn điện.

Thực hành:

1. Tính toán bước sóng của chùm điện tử có năng lượng 10 keV và 30 keV.
2. So sánh độ phân giải của SEM khi sử dụng các bước sóng này với giả định khẩu độ số NA là không đổi.
3. Phân tích và thảo luận về những lợi ích và hạn chế khi sử dụng các bước sóng khác nhau trong quá trình chụp ảnh SEM.

Kết quả bài tập này sẽ giúp bạn hiểu rõ hơn về mối quan hệ giữa bước sóng chùm điện tử và chất lượng hình ảnh trong SEM, từ đó tối ưu hóa quá trình chụp ảnh để đạt được chất lượng tốt nhất.

Để đánh giá độ chính xác của hình ảnh thu được từ kính hiển vi điện tử quét (SEM), chúng ta cần xem xét một số yếu tố quan trọng ảnh hưởng đến chất lượng và độ tin cậy của các hình ảnh này. Các bước đánh giá cụ thể bao gồm:

Bước 1: Đánh giá độ phân giải của hệ thống SEM

Độ phân giải của SEM phụ thuộc vào kích thước của chùm điện tử và khả năng hội tụ của các thấu kính từ trường. Độ phân giải càng cao thì hình ảnh càng chi tiết. Chúng ta có thể sử dụng công thức để tính toán độ phân giải dựa trên độ mở số (\(NA\)) và bước sóng chùm điện tử:

\[
d = \frac{k \cdot \lambda}{NA}
\]
trong đó:

• \(d\) là độ phân giải
• \(k\) là hằng số cấu hình (thường là 0.61 đối với các hệ thống tối ưu)
• \(\lambda\) là bước sóng của chùm điện tử
• \(NA\) là độ mở số của thấu kính

Bước 2: Kiểm tra hiệu ứng nhiễu và độ tương phản

Nhiễu là yếu tố quan trọng ảnh hưởng đến độ chính xác của hình ảnh SEM. Các nguồn nhiễu có thể bao gồm:

• Nhiễu từ chùm điện tử do quá trình tán xạ không đàn hồi trong mẫu.
• Nhiễu từ môi trường bên ngoài như rung động cơ học hoặc từ trường ngoại lai.
• Độ tương phản ảnh hưởng bởi chênh lệch về mật độ electron hoặc thành phần hóa học của mẫu.

Bước 3: Phân tích hình học của chùm điện tử

Để đảm bảo hình ảnh SEM có độ chính xác cao, cần tối ưu hóa chùm điện tử về hình học. Việc này bao gồm việc điều chỉnh các thông số như kích thước chùm, cường độ dòng điện và vị trí tiêu điểm. Một công thức thường dùng để đánh giá độ chính xác của điểm tiêu là:

\[
M = \frac{q}{p}
\]
trong đó:

• \(M\) là độ phóng đại
• \(q\) là khoảng cách từ thấu kính đến mẫu
• \(p\) là khoảng cách từ nguồn điện tử đến thấu kính

Bước 4: Sử dụng các công cụ và phương pháp phân tích ảnh

Để đánh giá độ chính xác, các công cụ như phân tích hình ảnh số và phần mềm chuyên dụng có thể được sử dụng để so sánh các đặc điểm hình học, kích thước, và thành phần của ảnh SEM với các chuẩn mẫu. Các kỹ thuật như X-ray microanalysis hoặc mapping elemental cũng hỗ trợ trong việc xác định độ chính xác.

Bước 5: So sánh với các chuẩn mẫu

Cuối cùng, hình ảnh SEM thu được nên được so sánh với các chuẩn mẫu đã biết để đánh giá mức độ chính xác. Điều này có thể thực hiện bằng cách chụp ảnh các mẫu chuẩn và so sánh trực tiếp với ảnh của mẫu nghiên cứu.

Việc đánh giá độ chính xác của hình ảnh SEM đòi hỏi sự kết hợp giữa kiến thức về nguyên lý hoạt động của SEM và kỹ thuật phân tích hình ảnh. Bằng cách thực hiện các bước trên, ta có thể đảm bảo rằng hình ảnh thu được từ SEM là chính xác và đáng tin cậy.

Trong quá trình sử dụng kính hiển vi điện tử quét (SEM) để phân tích các mẫu có diện tích lớn, việc tính toán thời gian quét tối ưu là vô cùng quan trọng để đảm bảo chất lượng hình ảnh đồng thời tối ưu hóa thời gian và tài nguyên. Dưới đây là các bước hướng dẫn chi tiết để tính toán thời gian quét tối ưu cho mẫu có diện tích lớn.

1. Xác định các tham số cơ bản của SEM:
   • Kích thước chùm tia điện tử (Beam Size): Chọn kích thước chùm tia phù hợp với kích thước chi tiết của mẫu cần quét.
   • Độ phân giải yêu cầu: Độ phân giải càng cao thì thời gian quét càng lâu, do đó cần cân nhắc kỹ giữa độ phân giải và thời gian.
   • Diện tích mẫu: Xác định diện tích cụ thể của mẫu cần quét.
2. Tính toán thời gian quét:

   Thời gian quét (\(T_{\text{quét}}\)) có thể được tính dựa trên các yếu tố như kích thước điểm ảnh (pixel size), tốc độ quét (scan rate), và số lượng điểm ảnh (pixel count) trên mẫu:


   \[
   T_{\text{quét}} = \frac{\text{Diện tích mẫu}}{\text{Kích thước điểm ảnh} \times \text{Tốc độ quét}}
   \]

   Ví dụ, nếu diện tích mẫu là 100 mm², kích thước điểm ảnh là 1 µm², và tốc độ quét là 1 ms/điểm ảnh, thì thời gian quét sẽ được tính như sau:


   \[
   T_{\text{quét}} = \frac{100 \, \text{mm}^2}{1 \, \text{µm}^2 \times 1 \, \text{ms/điểm}} = 100,000 \, \text{ms} = 100 \, \text{giây}
   \]

3. Điều chỉnh các tham số:

   Dựa trên kết quả tính toán, bạn có thể điều chỉnh kích thước chùm tia, tốc độ quét hoặc độ phân giải để đạt được thời gian quét tối ưu mà không làm giảm chất lượng hình ảnh.

4. Kiểm tra và tối ưu hóa:

   Sau khi hoàn thành quét, hãy kiểm tra hình ảnh để đảm bảo không có lỗi. Nếu cần thiết, điều chỉnh các tham số và quét lại để đạt kết quả tốt nhất.

Trong bài tập này, chúng ta sẽ thực hiện so sánh độ phân giải của kính hiển vi điện tử quét (SEM) với các loại kính hiển vi khác, bao gồm kính hiển vi quang học (OM) và kính hiển vi điện tử truyền qua (TEM). Việc so sánh này giúp hiểu rõ hơn về khả năng của từng loại kính hiển vi trong việc quan sát chi tiết cấu trúc mẫu vật.

1. Độ phân giải của kính hiển vi quang học (OM)

Kính hiển vi quang học sử dụng ánh sáng nhìn thấy để quan sát mẫu vật. Độ phân giải của OM bị giới hạn bởi bước sóng ánh sáng, thường ở mức khoảng 200 nm. Công thức tính độ phân giải của OM được biểu diễn như sau:

\[
d_{OM} = \frac{0.61 \cdot \lambda}{NA}
\]
trong đó \(d_{OM}\) là độ phân giải, \(\lambda\) là bước sóng ánh sáng và \(NA\) là khẩu độ số của hệ thống quang học.

2. Độ phân giải của kính hiển vi điện tử truyền qua (TEM)

Kính hiển vi điện tử truyền qua (TEM) có khả năng đạt độ phân giải cao hơn nhiều so với OM, thường ở mức 0.1 nm nhờ sử dụng chùm điện tử thay vì ánh sáng. Độ phân giải của TEM được xác định theo công thức:

\[
d_{TEM} = \frac{C_s \cdot \lambda}{\Delta I}
\]
trong đó \(d_{TEM}\) là độ phân giải, \(C_s\) là hằng số khúc xạ, \(\lambda\) là bước sóng của chùm điện tử, và \(\Delta I\) là độ thay đổi cường độ dòng điện.

3. Độ phân giải của kính hiển vi điện tử quét (SEM)

Đối với SEM, độ phân giải phụ thuộc vào năng lượng của chùm điện tử và chất lượng của hệ thống thấu kính từ trường. SEM có thể đạt độ phân giải ở mức 1-10 nm, thấp hơn so với TEM nhưng cao hơn nhiều so với OM. Công thức ước tính độ phân giải của SEM là:

\[
d_{SEM} = \frac{0.61 \cdot \lambda_{e}}{NA_{e}}
\]
trong đó \(d_{SEM}\) là độ phân giải, \(\lambda_{e}\) là bước sóng chùm điện tử và \(NA_{e}\) là khẩu độ số của hệ thống điện tử.

4. So sánh chi tiết

• Độ phân giải: TEM > SEM > OM
• Khả năng quan sát chi tiết: TEM cho phép quan sát ở cấp độ nguyên tử, SEM ở cấp độ nanomet, còn OM chỉ ở cấp độ micromet.
• Ứng dụng: OM thường được dùng trong quan sát mẫu sinh học, SEM dùng trong phân tích bề mặt vật liệu, và TEM dùng để quan sát cấu trúc tinh thể và phân tử.

Như vậy, việc lựa chọn loại kính hiển vi phù hợp phụ thuộc vào yêu cầu cụ thể về độ phân giải và mục đích nghiên cứu của bạn.

Để phân tích mẫu sinh học bằng kính hiển vi điện tử quét (SEM), việc tối ưu hóa các thông số là cực kỳ quan trọng nhằm đảm bảo chất lượng hình ảnh và độ chính xác trong quá trình quan sát. Dưới đây là các bước cơ bản để tính toán và tối ưu hóa các thông số của SEM:

1. Lựa chọn điện áp gia tốc (Accelerating Voltage):

   Điện áp gia tốc ảnh hưởng lớn đến độ phân giải và độ sâu trường của SEM. Với các mẫu sinh học, nên lựa chọn điện áp từ 1-5 kV để giảm thiểu sự phá hủy mẫu và đảm bảo độ tương phản tốt.

   Điện áp gia tốc được tính toán dựa trên kích thước của mẫu và yêu cầu về độ phân giải:

   \[
   V = \frac{h}{\lambda e}
   \]
   Trong đó:




   • \(V\): Điện áp gia tốc


   • \(h\): Hằng số Planck


   • \(\lambda\): Bước sóng của electron


   • \(e\): Điện tích của electron






2. Điều chỉnh kích thước khẩu độ (Aperture Size):

   Kích thước khẩu độ ảnh hưởng đến độ phân giải và độ sâu trường của SEM. Khi phân tích mẫu sinh học, nên chọn khẩu độ nhỏ để tăng độ sâu trường và độ tương phản hình ảnh.

3. Thiết lập khoảng cách làm việc (Working Distance):

   Khoảng cách làm việc nên được tối ưu hóa dựa trên yêu cầu về độ phân giải và độ sâu trường. Với các mẫu sinh học, khoảng cách này thường dao động từ 5 đến 10 mm.

   Công thức tính toán độ sâu trường (Depth of Field - DOF) như sau:

   \[
   DOF = \frac{\lambda}{NA^2} + \frac{d}{NA}
   \]
   Trong đó:




   • \(\lambda\): Bước sóng của electron


   • \(NA\): Khẩu độ số


   • \(d\): Đường kính của chùm tia






4. Điều chỉnh độ phóng đại (Magnification):

   Độ phóng đại cần được điều chỉnh để phù hợp với kích thước mẫu và mức độ chi tiết cần quan sát. Đối với mẫu sinh học, việc duy trì độ phóng đại vừa phải sẽ giúp tối ưu hóa chất lượng hình ảnh.

5. Giảm thiểu nhiễu (Noise Reduction):

   Để cải thiện chất lượng hình ảnh, có thể sử dụng các phương pháp giảm nhiễu như tăng thời gian quét hoặc giảm điện áp gia tốc. Tuy nhiên, cần cân nhắc giữa việc tăng độ phân giải và sự ảnh hưởng của nhiễu.

Việc tối ưu hóa các thông số này sẽ giúp bạn đạt được hình ảnh SEM chất lượng cao trong việc phân tích mẫu sinh học, từ đó cải thiện khả năng quan sát và nghiên cứu chi tiết của mẫu.

Trong bài tập này, chúng ta sẽ tìm hiểu cách sử dụng hình ảnh từ Kính hiển vi điện tử quét (SEM) để xác định thành phần hóa học của mẫu. Quy trình này đòi hỏi sự kết hợp của SEM với các kỹ thuật phân tích phổ, đặc biệt là Phổ tán xạ năng lượng tia X (Energy Dispersive X-ray Spectroscopy - EDS).

1. Chuẩn bị mẫu:

   Trước tiên, mẫu cần được chuẩn bị một cách cẩn thận để đảm bảo bề mặt sạch sẽ và không có sự nhiễu loạn từ các chất ngoại lai. Việc phủ một lớp kim loại mỏng (như vàng hoặc platinum) lên bề mặt mẫu có thể cần thiết để tăng cường độ dẫn điện và cải thiện chất lượng hình ảnh.

2. Thu thập hình ảnh SEM:

   Sử dụng SEM để chụp ảnh bề mặt mẫu. Các electron thứ cấp được tạo ra từ bề mặt mẫu khi bị bắn phá bởi chùm electron sẽ được ghi lại, tạo ra hình ảnh với độ phân giải cao về cấu trúc bề mặt.

3. Phân tích phổ EDS:

   Sau khi thu thập hình ảnh SEM, hệ thống EDS sẽ được sử dụng để xác định thành phần hóa học của mẫu. Khi chùm electron tương tác với mẫu, nó sẽ kích thích các nguyên tử trong mẫu phát ra tia X. Phổ tán xạ năng lượng tia X được thu nhận và phân tích để xác định các nguyên tố hiện diện trong mẫu.

   Phương trình cơ bản để tính toán cường độ tín hiệu tia X phát ra từ một nguyên tố \( Z \) trong mẫu là:

   \[ I(Z) = k \cdot \rho(Z) \cdot \sigma(Z, E) \]

   Trong đó:

   • \( I(Z) \): Cường độ tín hiệu tia X của nguyên tố \( Z \).
   • \( k \): Hằng số tỉ lệ, liên quan đến điều kiện vận hành SEM và EDS.
   • \( \rho(Z) \): Mật độ nguyên tử của nguyên tố \( Z \) trong mẫu.
   • \( \sigma(Z, E) \): Tiết diện tương tác của nguyên tố \( Z \) tại năng lượng chùm electron \( E \).
4. Xác định thành phần hóa học:

   Dựa trên phổ EDS thu được, chúng ta có thể xác định thành phần hóa học của mẫu bằng cách so sánh cường độ các đỉnh phổ với các nguyên tố chuẩn. Điều này cho phép xác định chính xác các nguyên tố có mặt và hàm lượng tương đối của chúng.

Bằng cách thực hiện các bước trên, bạn có thể sử dụng hình ảnh SEM kết hợp với phân tích EDS để xác định thành phần hóa học của các mẫu vật liệu trong nghiên cứu khoa học và công nghệ.

Trong quá trình sử dụng kính hiển vi điện tử quét (SEM), nhiễu ảnh là một vấn đề quan trọng cần được tính toán và tối ưu hóa. Nhiễu ảnh có thể xuất hiện do nhiều nguyên nhân, bao gồm các yếu tố như dòng điện không ổn định, tương tác giữa chùm tia electron và mẫu, hoặc thậm chí là từ trường xung quanh. Để giảm thiểu nhiễu ảnh, cần phải hiểu rõ các thông số ảnh hưởng đến quá trình này.

Các yếu tố gây nhiễu ảnh

• Dòng điện của chùm electron: Độ ổn định của dòng điện đóng vai trò quan trọng. Dòng điện không ổn định sẽ dẫn đến hình ảnh không đồng nhất và tăng mức độ nhiễu.
• Áp suất trong buồng chân không: Mức độ chân không không đủ sẽ dẫn đến tương tác giữa các phân tử khí và chùm electron, gây ra nhiễu ảnh.
• Độ phân giải của hệ thống quét: Độ phân giải cao thường yêu cầu mức độ ổn định cao hơn, do đó dễ bị ảnh hưởng bởi các yếu tố bên ngoài.

Tính toán mức độ nhiễu ảnh

Để tính toán mức độ nhiễu ảnh, ta có thể áp dụng phương pháp phân tích Fourier hoặc các kỹ thuật xử lý tín hiệu để xác định tần số nhiễu. Công thức tính toán có thể biểu diễn như sau:

Trong đó:

• SNR: Tỷ số tín hiệu trên nhiễu (Signal-to-Noise Ratio)
• P_signal: Công suất tín hiệu nhận được
• P_noise: Công suất nhiễu

Việc tăng cường SNR có thể thực hiện bằng cách:

1. Tăng cường độ của chùm electron nhưng cần lưu ý không gây hư hại mẫu.
2. Giảm nhiệt độ làm việc của hệ thống để giảm nhiễu nhiệt.
3. Sử dụng các bộ lọc tần số để loại bỏ nhiễu ở các dải tần số không mong muốn.

Tối ưu hóa các thông số

Để đạt được hình ảnh SEM tốt nhất, các thông số cần được tối ưu hóa liên tục dựa trên đặc điểm của mẫu và điều kiện quét. Các bước tối ưu hóa bao gồm:

• Điều chỉnh độ rộng cửa sổ (aperture) để cân bằng giữa độ phân giải và nhiễu ảnh.
• Điều chỉnh tốc độ quét để giảm thiểu nhiễu mà vẫn đảm bảo chất lượng hình ảnh.
• Sử dụng kỹ thuật trung bình hình ảnh (image averaging) để giảm nhiễu từ các lần quét khác nhau.

Qua việc tính toán và tối ưu hóa các thông số, bạn có thể giảm thiểu mức độ nhiễu ảnh và cải thiện chất lượng hình ảnh SEM, đảm bảo các phân tích sau này đạt độ chính xác cao nhất.
