Đọc Điện Trở Online - Hướng Dẫn Chi Tiết Cho Người Mới Bắt Đầu

Khi tìm kiếm thông tin về cách đọc điện trở online, bạn sẽ tìm thấy rất nhiều tài nguyên hữu ích từ các trang web chuyên về điện tử. Dưới đây là tổng hợp chi tiết các nội dung và công cụ mà bạn có thể sử dụng để đọc giá trị điện trở một cách chính xác và dễ dàng.

1. Bảng Màu Điện Trở và Hướng Dẫn Cách Đọc

Điện trở là một linh kiện quan trọng trong các mạch điện tử, và việc đọc chính xác giá trị của điện trở là kỹ năng cơ bản nhưng không thể thiếu đối với những ai làm việc trong lĩnh vực này. Điện trở thường được mã hóa bằng các vòng màu, và mỗi màu đại diện cho một con số cụ thể theo quy ước quốc tế.

• Màu đen: 0
• Màu nâu: 1
• Màu đỏ: 2
• Màu cam: 3
• Màu vàng: 4
• Màu lục: 5
• Màu lam: 6
• Màu tím: 7
• Màu xám: 8
• Màu trắng: 9
• Nhũ vàng: Hệ số nhân 10^-1, sai số 5%
• Nhũ bạc: Hệ số nhân 10^-2, sai số 10%

Một điện trở thông thường sẽ có 3 đến 6 vòng màu, và bạn cần đọc theo thứ tự từ trái qua phải để xác định giá trị của nó.

2. Công Cụ Tính Mã Màu Điện Trở Online

Nếu bạn gặp khó khăn trong việc nhớ các quy ước màu sắc hoặc chỉ đơn giản muốn có một công cụ hỗ trợ nhanh chóng, có nhiều trang web cung cấp công cụ tính mã màu điện trở online. Bạn chỉ cần chọn số dải màu, sau đó chọn màu sắc tương ứng trên các vòng điện trở và công cụ sẽ tự động tính toán giá trị chính xác cho bạn.

3. Phần Mềm Hỗ Trợ Đọc Điện Trở

Đối với những người mới bắt đầu hoặc những ai cần xác định giá trị điện trở nhanh chóng, bạn có thể tải về các phần mềm hỗ trợ đọc điện trở. Những phần mềm này thường có giao diện đơn giản, cho phép bạn nhập các màu sắc của điện trở và ngay lập tức cung cấp giá trị cùng với dung sai.

4. Các Thông Số Quan Trọng Của Điện Trở

Khi sử dụng điện trở, có hai thông số chính mà bạn cần quan tâm:

1. Trị số điện trở: Đơn vị đo là Ohm (Ω), với các giá trị phổ biến như 1Ω, 10kΩ, 1MΩ, v.v.
2. Công suất: Loại thường dùng là 0.25W, các loại khác như 0.5W, 1W cũng được sử dụng tùy theo yêu cầu mạch.

Sai số của điện trở cũng là yếu tố cần lưu ý, thường có các mức như 20%, 10%, 5%, 1%, 0.5%...

5. Kết Luận

Việc đọc điện trở không chỉ là kỹ năng cơ bản mà còn rất cần thiết trong nhiều ứng dụng điện tử. Với sự hỗ trợ của các công cụ online và phần mềm, quá trình này trở nên dễ dàng hơn rất nhiều. Hy vọng với các thông tin và công cụ trên, bạn có thể nhanh chóng xác định giá trị điện trở và áp dụng vào các dự án của mình một cách hiệu quả.

Điện trở là một linh kiện điện tử thụ động, có chức năng chính là cản trở dòng điện chạy qua nó. Điều này giúp kiểm soát lượng dòng điện đi qua các phần khác nhau của mạch điện, đảm bảo các thiết bị hoạt động ổn định và tránh bị hư hỏng do quá tải.

Điện trở thường được biểu thị bằng đơn vị Ohm (Ω). Giá trị điện trở càng lớn, khả năng cản trở dòng điện càng cao. Các điện trở được sản xuất với nhiều giá trị khác nhau để phù hợp với các yêu cầu kỹ thuật cụ thể trong từng loại mạch điện.

• Khái Niệm: Điện trở là yếu tố cơ bản trong mọi mạch điện, hoạt động bằng cách tiêu tán năng lượng dưới dạng nhiệt để giảm dòng điện hoặc điều chỉnh điện áp.
• Tầm Quan Trọng: Điện trở đóng vai trò quan trọng trong việc bảo vệ mạch điện và điều chỉnh các tín hiệu điện tử. Nó giúp duy trì sự ổn định của dòng điện, từ đó ngăn chặn hư hỏng cho các linh kiện khác trong mạch.

Có nhiều loại điện trở khác nhau, bao gồm điện trở cố định, điện trở biến thiên (potentiometer), và điện trở nhiệt. Mỗi loại có ứng dụng riêng tùy theo yêu cầu của mạch điện. Điện trở là thành phần không thể thiếu trong các ứng dụng từ đơn giản như đèn LED đến phức tạp như các hệ thống vi mạch.

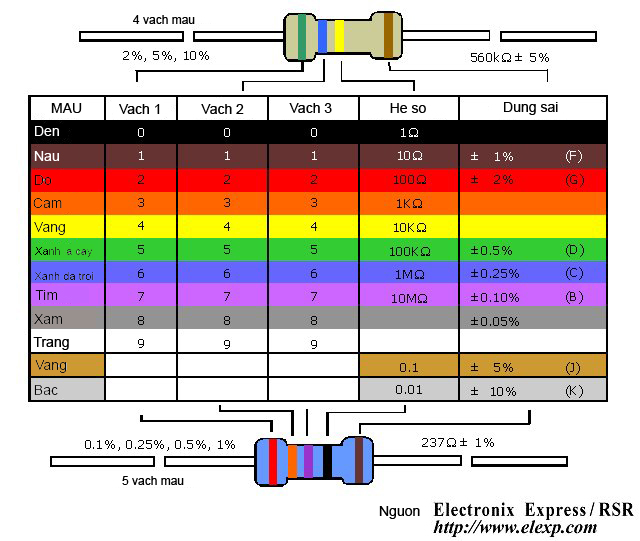

Bảng màu điện trở là công cụ tiêu chuẩn được sử dụng để xác định giá trị của điện trở thông qua các vòng màu trên thân điện trở. Mỗi màu sắc đại diện cho một con số, và kết hợp các màu sắc này sẽ cho ra giá trị điện trở cụ thể. Dưới đây là chi tiết về bảng màu và cách đọc chúng.

Điện trở có thể có từ 3 đến 6 vòng màu. Các vòng màu này được đọc theo thứ tự từ trái qua phải, trong đó hai hoặc ba vòng đầu tiên xác định các con số, vòng tiếp theo là hệ số nhân, và vòng cuối cùng (nếu có) chỉ ra sai số.

1. Điện trở 4 vạch màu: Vạch thứ nhất và thứ hai biểu thị các chữ số, vạch thứ ba là hệ số nhân, và vạch thứ tư là sai số.
2. Điện trở 5 vạch màu: Tương tự như điện trở 4 vạch, nhưng có thêm một vạch biểu thị chữ số thứ ba trước khi đến vạch hệ số nhân và vạch sai số.
3. Điện trở 6 vạch màu: Cấu trúc giống điện trở 5 vạch nhưng có thêm một vạch cuối cùng biểu thị hệ số nhiệt độ.

Việc hiểu và sử dụng bảng màu điện trở là một kỹ năng quan trọng giúp bạn nhanh chóng xác định giá trị của điện trở trong các ứng dụng điện tử.

Để đọc giá trị điện trở một cách chính xác, bạn cần phải biết cách giải mã các vòng màu trên thân điện trở. Mỗi loại điện trở có thể có từ 3 đến 6 vòng màu, và quy trình đọc sẽ thay đổi tùy theo số lượng vòng màu có trên điện trở. Dưới đây là hướng dẫn chi tiết:

1. Điện Trở 4 Vạch Màu:
   • Bước 1: Xác định vị trí của vạch màu sai số (thường là màu vàng, bạc hoặc không màu) để biết cách đọc từ trái qua phải.
   • Bước 2: Vạch thứ nhất và thứ hai đại diện cho các chữ số. Ví dụ: Đỏ (2) và Cam (3) sẽ biểu thị số 23.
   • Bước 3: Vạch thứ ba là hệ số nhân. Ví dụ: Vạch Vàng (10⁴) sẽ nhân số 23 với 10,000, cho ra giá trị điện trở là 230,000Ω hoặc 230kΩ.
   • Bước 4: Vạch thứ tư biểu thị sai số của điện trở. Ví dụ: Bạc (±10%).
2. Điện Trở 5 Vạch Màu:
   • Bước 1: Xác định vị trí của vạch màu sai số hoặc hệ số nhiệt độ (thường là vạch cuối cùng) để đọc từ trái qua phải.
   • Bước 2: Vạch thứ nhất, thứ hai và thứ ba là các chữ số. Ví dụ: Nâu (1), Đen (0), Đỏ (2) sẽ biểu thị số 102.
   • Bước 3: Vạch thứ tư là hệ số nhân. Ví dụ: Đỏ (10²) sẽ nhân số 102 với 100, cho ra giá trị điện trở là 10,200Ω hoặc 10.2kΩ.
   • Bước 4: Vạch thứ năm biểu thị sai số. Ví dụ: Nâu (±1%).
3. Điện Trở 6 Vạch Màu:
   • Bước 1: Xác định vạch màu của hệ số nhiệt độ (thường là vạch cuối cùng).
   • Bước 2: Vạch thứ nhất, thứ hai, và thứ ba biểu thị các chữ số. Ví dụ: Cam (3), Vàng (4), Nâu (1) sẽ biểu thị số 341.
   • Bước 3: Vạch thứ tư là hệ số nhân. Ví dụ: Cam (10³) sẽ nhân số 341 với 1,000, cho ra giá trị điện trở là 341,000Ω hoặc 341kΩ.
   • Bước 4: Vạch thứ năm biểu thị sai số. Ví dụ: Đỏ (±2%).
   • Bước 5: Vạch thứ sáu biểu thị hệ số nhiệt độ, được đo bằng ppm/°C (phần triệu mỗi độ C).

Việc đọc điện trở yêu cầu sự cẩn thận và chính xác trong việc xác định các màu sắc và diễn giải đúng các thông số tương ứng. Đây là kỹ năng quan trọng đối với những ai làm việc trong lĩnh vực điện tử.

Ngày nay, có nhiều công cụ hỗ trợ đọc điện trở trực tuyến giúp người dùng nhanh chóng và chính xác xác định giá trị của điện trở mà không cần phải nhớ bảng màu. Những công cụ này rất hữu ích, đặc biệt là đối với những người mới bắt đầu hoặc không thường xuyên làm việc với điện trở. Dưới đây là một số công cụ phổ biến:

1. Trình tính toán màu điện trở (Resistor Color Code Calculator):

   Công cụ này cho phép bạn chọn các màu sắc tương ứng trên điện trở và ngay lập tức tính toán giá trị của nó. Bạn chỉ cần chọn màu sắc từ danh sách và công cụ sẽ tự động hiển thị giá trị điện trở, sai số và hệ số nhiệt độ (nếu có).

2. Ứng dụng di động:

   Nhiều ứng dụng trên điện thoại thông minh có thể giúp bạn đọc giá trị điện trở chỉ bằng vài cú chạm. Các ứng dụng này thường có giao diện trực quan, cho phép người dùng nhập màu sắc và nhận kết quả ngay lập tức.

3. Website hỗ trợ đọc điện trở:

   Các trang web cung cấp công cụ tính toán điện trở trực tuyến cũng rất phổ biến. Bạn chỉ cần truy cập, chọn màu sắc từ giao diện web và hệ thống sẽ trả về giá trị điện trở tương ứng.

4. Công cụ kiểm tra bằng camera:

   Một số ứng dụng hoặc trang web hiện đại còn hỗ trợ tính năng nhận diện điện trở thông qua camera. Bạn chỉ cần đưa điện trở trước camera, công cụ sẽ tự động nhận diện các màu sắc và tính toán giá trị.

Sử dụng các công cụ hỗ trợ đọc điện trở online là cách nhanh chóng và tiện lợi, giúp bạn tiết kiệm thời gian và giảm thiểu sai sót trong quá trình xác định giá trị điện trở.

Điện trở là một trong những linh kiện quan trọng trong mạch điện tử, và hiểu rõ các thông số kỹ thuật của nó là cần thiết để đảm bảo hoạt động ổn định của mạch. Dưới đây là các thông số kỹ thuật quan trọng của điện trở mà bạn cần biết:

1. Giá trị điện trở (Resistance Value):

   Giá trị này được đo bằng đơn vị ohm (Ω), biểu thị khả năng cản trở dòng điện của điện trở. Các giá trị điện trở thường được xác định bằng cách sử dụng bảng màu hoặc ghi trực tiếp trên thân điện trở.

2. Sai số (Tolerance):

   Sai số là mức độ chính xác của giá trị điện trở so với giá trị danh định. Sai số thường được biểu thị bằng phần trăm (%). Ví dụ, điện trở có sai số ±5% có thể dao động trong khoảng từ 95% đến 105% so với giá trị danh định.

3. Công suất định mức (Power Rating):

   Công suất định mức là khả năng chịu đựng nhiệt của điện trở khi có dòng điện chạy qua, được đo bằng watt (W). Các giá trị công suất phổ biến là 0.125W, 0.25W, 0.5W, 1W, và 2W. Nếu điện trở bị quá tải công suất, nó có thể bị hư hỏng hoặc cháy nổ.

4. Hệ số nhiệt độ (Temperature Coefficient):

   Hệ số nhiệt độ cho biết mức độ thay đổi của giá trị điện trở theo nhiệt độ, thường được đo bằng ppm/°C (parts per million per degree Celsius). Điện trở có hệ số nhiệt độ thấp sẽ ổn định hơn khi nhiệt độ thay đổi.

5. Điện áp tối đa (Maximum Voltage):

   Điện áp tối đa là mức điện áp cao nhất mà điện trở có thể chịu đựng trước khi bị hư hỏng. Điều này đặc biệt quan trọng trong các ứng dụng đòi hỏi điện áp cao.

6. Loại vật liệu (Material Type):

   Điện trở có thể được chế tạo từ nhiều loại vật liệu khác nhau như carbon, kim loại oxide, hoặc màng kim loại, mỗi loại có đặc tính và ứng dụng khác nhau.

Hiểu rõ các thông số kỹ thuật này sẽ giúp bạn chọn được loại điện trở phù hợp nhất cho các ứng dụng cụ thể trong mạch điện tử của mình.

Việc đọc giá trị điện trở từ các vạch màu có thể phức tạp với người mới bắt đầu. Tuy nhiên, với một số lời khuyên và ví dụ thực tế dưới đây, bạn sẽ có thể đọc giá trị điện trở một cách nhanh chóng và chính xác.

6.1 Cách Ghi Nhớ Quy Ước Màu Sắc

• Sử dụng Câu Thần Chú: Câu thần chú như "Bác Năm Đường Công Vi Vu Lúc Tối Vẫn Học" giúp bạn dễ dàng nhớ thứ tự màu sắc từ Đen (0) đến Trắng (9).
• Ví Dụ Thực Tế: Điện trở có màu Cam, Cam, Đen, Vàng, Nâu sẽ có giá trị:
  • Cam (3), Cam (3), Đen (0) -> 33
  • Vàng -> x10,000
  • Nâu -> ±1% dung sai
  • Kết quả: 330kΩ ±1%
• Ghi Chú Các Quy Tắc Thường Gặp: Ghi chú các giá trị phổ biến như 10Ω, 100Ω, 1kΩ giúp bạn dễ dàng nhận biết mà không cần phải tính toán lại từ đầu.

6.2 Kinh Nghiệm Thực Tế Khi Đọc Điện Trở

1. Xác Định Hướng Đọc: Ví dụ, với một điện trở có các màu Đỏ, Đỏ, Đỏ, Vàng, bạn sẽ đọc từ Đỏ sang Vàng, cho kết quả là 22kΩ ±5%.
2. Ví Dụ Thực Tế: Nếu điện trở có màu Nâu, Đen, Đỏ, Vàng:
   • Nâu (1), Đen (0), Đỏ (2) -> 10 x 100 = 1kΩ
   • Vàng -> ±5% dung sai
   • Kết quả: 1kΩ ±5%
3. Kiểm Tra Với Đồng Hồ Đo: Sau khi đọc các vạch màu, sử dụng đồng hồ đo đa năng để kiểm tra kết quả. Ví dụ, nếu bạn đọc được 470Ω nhưng đồng hồ đo chỉ 465Ω, điều này vẫn chấp nhận được với dung sai ±5%.
4. Sử Dụng Ánh Sáng Tốt: Đảm bảo môi trường có đủ ánh sáng khi đọc điện trở, ví dụ, với điện trở có các màu Vàng, Tím, Đỏ, Nâu có giá trị 4.7kΩ ±1%, nhưng dưới ánh sáng yếu, màu Vàng và Nâu có thể bị nhầm lẫn.
