Differences Between Transmission and Scanning Electron Microscope: Tìm Hiểu Chi Tiết và Sự Khác Biệt Nổi Bật

Kính hiển vi điện tử là công cụ mạnh mẽ trong nghiên cứu khoa học, cho phép các nhà nghiên cứu quan sát các chi tiết siêu nhỏ ở cấp độ phân tử. Trong số các loại kính hiển vi điện tử, Kính hiển vi điện tử truyền qua (Transmission Electron Microscope - TEM) và Kính hiển vi điện tử quét (Scanning Electron Microscope - SEM) là hai loại phổ biến và quan trọng nhất. Dưới đây là những điểm khác biệt chính giữa hai loại kính hiển vi này.

Nguyên lý hoạt động

• TEM: Kính hiển vi điện tử truyền qua hoạt động bằng cách truyền chùm điện tử qua một mẫu mỏng. Các điện tử tương tác với mẫu và tạo ra hình ảnh dựa trên sự khác biệt trong khả năng truyền qua của các phần tử trong mẫu.
• SEM: Kính hiển vi điện tử quét hoạt động bằng cách quét một chùm điện tử tập trung qua bề mặt mẫu. Các điện tử thứ cấp phát ra từ bề mặt mẫu khi bị chùm điện tử quét qua sẽ được thu thập và sử dụng để tạo ra hình ảnh.

Loại hình ảnh thu được

• TEM: Hình ảnh thu được từ TEM là hình ảnh hai chiều (2D) với độ phân giải rất cao, cho phép quan sát cấu trúc bên trong của mẫu ở cấp độ nguyên tử.
• SEM: Hình ảnh thu được từ SEM là hình ảnh ba chiều (3D) với độ sâu trường lớn, cung cấp thông tin về bề mặt và hình dạng của mẫu.

Độ phân giải

• TEM: Độ phân giải của TEM cao hơn rất nhiều so với SEM, có thể đạt tới cấp độ dưới nanomet (\(<1\) nm).
• SEM: Độ phân giải của SEM thấp hơn TEM, thường vào khoảng vài nanomet (khoảng \(\sim 1-20\) nm).

Yêu cầu mẫu

• TEM: Mẫu phải cực kỳ mỏng (dưới 100 nm) để các điện tử có thể truyền qua, điều này đòi hỏi kỹ thuật chuẩn bị mẫu phức tạp.
• SEM: Mẫu không cần phải mỏng như trong TEM, nhưng bề mặt mẫu cần dẫn điện hoặc phải được phủ một lớp dẫn điện mỏng để tránh tích tụ điện tử.

Ứng dụng

• TEM: Thường được sử dụng trong nghiên cứu vật liệu, sinh học tế bào, và các lĩnh vực yêu cầu hình ảnh chi tiết ở cấp độ nguyên tử, như nghiên cứu virus, protein, và cấu trúc nano.
• SEM: Thường được sử dụng để nghiên cứu hình thái học bề mặt của mẫu, trong các lĩnh vực như khoa học vật liệu, khảo cổ học, và kiểm tra lỗi trong công nghiệp sản xuất.

Như vậy, tùy thuộc vào mục tiêu nghiên cứu, các nhà khoa học có thể lựa chọn sử dụng TEM hoặc SEM để đạt được kết quả mong muốn. TEM phù hợp cho nghiên cứu chi tiết ở cấp độ nguyên tử, trong khi SEM phù hợp hơn cho việc phân tích bề mặt và cấu trúc tổng thể của mẫu.

Kính hiển vi điện tử là một công cụ quan trọng trong khoa học và công nghệ, cho phép quan sát các cấu trúc vật liệu ở cấp độ nguyên tử. Khác với kính hiển vi quang học truyền thống, kính hiển vi điện tử sử dụng chùm electron thay vì ánh sáng để tạo ra hình ảnh có độ phân giải cao.

Kính hiển vi điện tử bao gồm hai loại chính:

• Kính hiển vi điện tử truyền qua (Transmission Electron Microscope - TEM): Cho phép quan sát các cấu trúc bên trong của mẫu vật bằng cách truyền chùm electron qua mẫu vật rất mỏng.
• Kính hiển vi điện tử quét (Scanning Electron Microscope - SEM): Tạo ra hình ảnh ba chiều chi tiết về bề mặt của mẫu vật bằng cách quét một chùm electron trên bề mặt mẫu vật.

Cả hai loại kính hiển vi này đều đóng vai trò quan trọng trong nghiên cứu khoa học, với các ứng dụng đa dạng từ vật lý, hóa học, sinh học đến khoa học vật liệu và công nghệ nano.

Kính hiển vi điện tử truyền qua (Transmission Electron Microscope - TEM) là một thiết bị mạnh mẽ cho phép quan sát chi tiết các cấu trúc bên trong của mẫu vật ở cấp độ nguyên tử. TEM hoạt động bằng cách truyền một chùm electron qua mẫu vật mỏng, với độ dày chỉ khoảng 70-90 nm, để tạo ra hình ảnh chi tiết.

• Nguyên lý hoạt động: Chùm electron được phát ra từ một nguồn electron, đi qua các thấu kính điện từ để hội tụ và truyền qua mẫu vật. Các electron tương tác với mẫu, làm giảm cường độ và độ lệch hướng của chúng. Hình ảnh cuối cùng được hình thành từ các electron truyền qua mẫu và được phóng to lên nhiều lần.
• Độ phân giải: TEM có khả năng phân giải cao, có thể đạt đến mức 1 nm, cho phép quan sát các chi tiết rất nhỏ trong mẫu vật, như cấu trúc tinh thể hoặc sự sắp xếp của các nguyên tử.
• Ứng dụng: TEM được sử dụng rộng rãi trong nhiều lĩnh vực như vật lý, hóa học, sinh học và khoa học vật liệu. Ví dụ, TEM có thể được sử dụng để nghiên cứu cấu trúc bên trong của tế bào, phân tích các hạt nano, hoặc nghiên cứu sự sắp xếp của các phân tử protein.
• Chuẩn bị mẫu: Mẫu vật cho TEM cần được chuẩn bị rất mỏng để electron có thể truyền qua. Thường thì mẫu sẽ được cắt thành các lát mỏng hoặc được phủ một lớp chất dẫn điện mỏng như vàng hoặc carbon.

Nhờ khả năng phân giải cao và khả năng phân tích chi tiết, TEM là một công cụ không thể thiếu trong nghiên cứu khoa học và công nghệ hiện đại.

Kính hiển vi điện tử quét (Scanning Electron Microscope - SEM) là một công cụ quan trọng cho việc phân tích bề mặt mẫu vật với độ chi tiết cao. SEM hoạt động bằng cách quét một chùm electron lên bề mặt của mẫu và thu nhận các electron tán xạ để tạo ra hình ảnh ba chiều.

• Nguyên lý hoạt động: Chùm electron từ súng electron được quét theo dạng raster qua bề mặt mẫu. Các electron tương tác với nguyên tử trong mẫu, tạo ra các tín hiệu như electron thứ cấp hoặc electron phản xạ, được sử dụng để tạo thành hình ảnh của bề mặt mẫu.
• Độ phân giải: Mặc dù không có độ phân giải cao như TEM, SEM vẫn có khả năng phân giải lên đến khoảng 20 nm, đủ để quan sát các chi tiết nhỏ trên bề mặt của vật liệu.
• Ứng dụng: SEM được sử dụng rộng rãi trong nghiên cứu vật liệu, sinh học, địa chất, và nhiều ngành công nghiệp khác. SEM cho phép các nhà khoa học và kỹ sư kiểm tra các đặc điểm bề mặt, như hình thái học, thành phần nguyên tố và cấu trúc vi mô.
• Chuẩn bị mẫu: Mẫu cần được phủ một lớp vật liệu dẫn điện, thường là vàng hoặc carbon, để tránh tích tụ điện tích trên bề mặt và đảm bảo chất lượng hình ảnh tốt nhất. Mẫu vật trong SEM không cần phải mỏng như trong TEM, nhưng việc chuẩn bị kỹ lưỡng vẫn cần thiết để đạt được kết quả tốt nhất.

Với khả năng cung cấp hình ảnh ba chiều chi tiết về bề mặt mẫu, SEM là một công cụ hữu ích trong nhiều lĩnh vực khoa học và công nghiệp, giúp cải thiện chất lượng và độ chính xác trong nghiên cứu và phát triển sản phẩm.

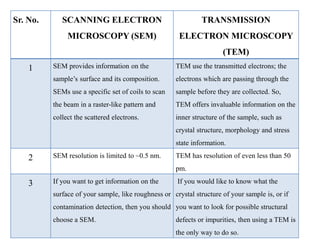

Kính hiển vi điện tử truyền qua (TEM) và kính hiển vi điện tử quét (SEM) là hai công cụ mạnh mẽ trong nghiên cứu khoa học, mỗi loại có những ưu điểm và hạn chế riêng. Dưới đây là sự so sánh chi tiết giữa hai loại kính hiển vi này:

• Nguyên lý hoạt động:
  • TEM: Chùm electron truyền qua mẫu rất mỏng để tạo ra hình ảnh về cấu trúc bên trong của mẫu. Hình ảnh thu được là hình ảnh hai chiều.
  • SEM: Chùm electron quét trên bề mặt mẫu để tạo ra hình ảnh ba chiều về cấu trúc bề mặt của mẫu. Các tín hiệu electron tán xạ được thu lại để tạo thành hình ảnh.
• Độ phân giải:
  • TEM: Có khả năng phân giải rất cao, có thể đạt tới 1 nm, cho phép quan sát chi tiết cấu trúc ở cấp độ nguyên tử.
  • SEM: Độ phân giải thấp hơn so với TEM, thường đạt tới 20 nm, nhưng vẫn đủ để quan sát chi tiết bề mặt.
• Hình ảnh thu được:
  • TEM: Hình ảnh hai chiều với độ phân giải cao về cấu trúc bên trong mẫu.
  • SEM: Hình ảnh ba chiều chi tiết về bề mặt mẫu với khả năng phân tích thành phần hóa học.
• Chuẩn bị mẫu:
  • TEM: Mẫu cần được chuẩn bị rất mỏng để electron có thể truyền qua, đòi hỏi kỹ thuật chuẩn bị phức tạp.
  • SEM: Mẫu không cần phải mỏng, nhưng thường cần được phủ một lớp dẫn điện mỏng để đảm bảo chất lượng hình ảnh.
• Ứng dụng:
  • TEM: Thích hợp cho việc nghiên cứu cấu trúc tinh thể, phân tích vật liệu ở cấp độ nguyên tử, và nghiên cứu sinh học ở cấp độ tế bào.
  • SEM: Thường được sử dụng trong việc nghiên cứu hình thái học bề mặt, phân tích thành phần hóa học và nghiên cứu vật liệu ở mức độ vi mô.
• Chi phí và thời gian:
  • TEM: Chi phí cao hơn và yêu cầu thời gian chuẩn bị mẫu lâu hơn so với SEM.
  • SEM: Chi phí thấp hơn và thời gian chuẩn bị mẫu nhanh hơn.

Tóm lại, TEM và SEM đều có những ưu điểm đặc trưng, phù hợp với các loại nghiên cứu khác nhau. Sự lựa chọn giữa hai loại kính hiển vi này phụ thuộc vào mục tiêu nghiên cứu cụ thể của người sử dụng.

Việc lựa chọn giữa kính hiển vi điện tử truyền qua (TEM) và kính hiển vi điện tử quét (SEM) phụ thuộc vào mục tiêu nghiên cứu cụ thể và các yêu cầu kỹ thuật của dự án. Dưới đây là các yếu tố cần cân nhắc khi đưa ra quyết định:

• Mục tiêu nghiên cứu:
  • TEM: Thích hợp khi bạn cần quan sát chi tiết cấu trúc bên trong của mẫu vật ở cấp độ nguyên tử hoặc phân tử. TEM lý tưởng cho các nghiên cứu về tinh thể học, sinh học phân tử và khoa học vật liệu.
  • SEM: Nếu mục tiêu của bạn là phân tích hình thái học bề mặt và cấu trúc ba chiều của mẫu vật, SEM là lựa chọn tốt hơn. SEM thường được sử dụng trong các nghiên cứu về vật liệu, địa chất và sinh học.
• Yêu cầu về độ phân giải:
  • TEM: Độ phân giải cao của TEM cho phép quan sát chi tiết ở mức độ nano, phù hợp cho các nghiên cứu cần phân tích chính xác các chi tiết rất nhỏ.
  • SEM: Mặc dù SEM có độ phân giải thấp hơn, nhưng nó vẫn cung cấp đủ chi tiết cho các nghiên cứu về bề mặt, với khả năng phân giải lên đến vài nanomet.
• Chuẩn bị mẫu:
  • TEM: Mẫu vật cần phải cực kỳ mỏng, đòi hỏi kỹ thuật chuẩn bị phức tạp và tốn thời gian.
  • SEM: Chuẩn bị mẫu cho SEM dễ dàng hơn và không yêu cầu mẫu phải mỏng, nhưng mẫu cần được phủ lớp dẫn điện.
• Chi phí và thời gian:
  • TEM: Thường có chi phí cao hơn cả về thiết bị và chuẩn bị mẫu, đồng thời yêu cầu thời gian vận hành dài hơn.
  • SEM: Có chi phí thấp hơn và thời gian chuẩn bị mẫu ngắn hơn, làm cho nó trở thành lựa chọn phổ biến hơn trong nhiều ứng dụng.
• Khả năng phân tích:
  • TEM: Cho phép phân tích cấu trúc bên trong và xác định thành phần nguyên tử trong mẫu vật.
  • SEM: Cung cấp khả năng phân tích thành phần hóa học bề mặt và hình thái học, đồng thời cho phép phân tích không phá hủy mẫu vật.

Kết luận, lựa chọn giữa TEM và SEM nên dựa trên mục tiêu nghiên cứu, yêu cầu về độ phân giải, điều kiện chuẩn bị mẫu, và ngân sách của bạn. Cả hai công cụ đều mang lại giá trị lớn trong nghiên cứu khoa học và công nghiệp.

Kính hiển vi điện tử truyền qua (TEM) và kính hiển vi điện tử quét (SEM) đều là những công cụ quan trọng trong nghiên cứu khoa học, mỗi loại có ưu điểm và ứng dụng đặc thù riêng. TEM cung cấp khả năng quan sát chi tiết cấu trúc bên trong của mẫu vật với độ phân giải rất cao, trong khi SEM cho phép phân tích bề mặt và cấu trúc ba chiều của mẫu với khả năng linh hoạt hơn.

Việc lựa chọn giữa TEM và SEM phụ thuộc vào mục tiêu nghiên cứu cụ thể, yêu cầu về độ phân giải, và điều kiện mẫu vật. Dù là trong nghiên cứu sinh học, vật liệu hay công nghệ, cả hai loại kính hiển vi này đều đóng vai trò thiết yếu trong việc nâng cao hiểu biết và khám phá các khía cạnh vi mô của thế giới xung quanh chúng ta.
