Characteristics of Scanning Electron Microscope: Khám phá Đặc điểm Nổi bật của Kính Hiển Vi Điện Tử Quét

Kính hiển vi điện tử quét (SEM - Scanning Electron Microscope) là một thiết bị quan trọng trong nghiên cứu khoa học và công nghệ. Đây là một công cụ mạnh mẽ cho việc quan sát bề mặt mẫu vật với độ phân giải cao, cho phép phân tích chi tiết cấu trúc bề mặt và các đặc điểm vi mô của mẫu vật. Dưới đây là các đặc điểm chính của kính hiển vi điện tử quét:

Cấu tạo của Kính hiển vi điện tử quét

• Súng điện tử: Súng phóng ra một chùm điện tử hẹp, được điều khiển bởi hệ thống thấu kính từ để tập trung chùm điện tử vào bề mặt mẫu.
• Hệ thống thấu kính: Bao gồm các thấu kính từ và điện từ để hội tụ và quét chùm điện tử qua bề mặt mẫu vật.
• Máy dò: Hệ thống các máy dò ghi nhận các điện tử tán xạ và phát ra từ bề mặt mẫu để tạo thành hình ảnh.

Nguyên lý hoạt động

SEM hoạt động dựa trên nguyên lý sử dụng chùm điện tử để quét bề mặt mẫu. Khi chùm điện tử tương tác với mẫu vật, nó phát ra các loại bức xạ khác nhau như:

1. Điện tử thứ cấp: Những điện tử có năng lượng thấp phát ra từ bề mặt mẫu, tạo thành hình ảnh bề mặt chi tiết.
2. Điện tử tán xạ ngược: Những điện tử phản xạ lại từ mẫu vật với năng lượng cao hơn, cung cấp thông tin về thành phần hóa học và cấu trúc tinh thể.

Ưu điểm của Kính hiển vi điện tử quét

• Độ phân giải cao: SEM có khả năng cung cấp hình ảnh với độ phân giải lên đến vài nanomet, cho phép quan sát chi tiết các đặc điểm vi mô.
• Độ sâu trường lớn: Hình ảnh thu được có độ sâu trường cao, giúp quan sát rõ ràng các cấu trúc ba chiều của mẫu.
• Khả năng phân tích đa dạng: SEM có thể được kết hợp với các kỹ thuật khác như phân tích phổ năng lượng tán xạ (EDS) để cung cấp thông tin về thành phần hóa học của mẫu vật.

Ứng dụng của Kính hiển vi điện tử quét

SEM được ứng dụng rộng rãi trong nhiều lĩnh vực khoa học và công nghiệp, bao gồm:

• Khoa học vật liệu: Phân tích cấu trúc bề mặt, hình thái học của vật liệu, và nghiên cứu các khuyết tật vi mô.
• Sinh học: Quan sát và nghiên cứu các cấu trúc tế bào và mô sống.
• Công nghệ bán dẫn: Kiểm tra và phân tích cấu trúc vi mô của các linh kiện điện tử, đặc biệt là trong sản xuất chip và mạch tích hợp.

Hạn chế của Kính hiển vi điện tử quét

• Hạn chế về mẫu vật: Mẫu phải là chất rắn và có khả năng dẫn điện hoặc được phủ một lớp dẫn điện.
• Chi phí cao: SEM và các thiết bị phụ trợ đi kèm có chi phí đầu tư và vận hành cao.

Tóm lại, kính hiển vi điện tử quét là một công cụ vô cùng hữu ích trong việc nghiên cứu và phân tích các đặc điểm vi mô của mẫu vật. Với khả năng cung cấp hình ảnh có độ phân giải cao và phân tích thành phần hóa học chi tiết, SEM là lựa chọn hàng đầu trong nhiều lĩnh vực nghiên cứu khoa học và công nghệ.

Kính hiển vi điện tử quét (SEM - Scanning Electron Microscope) là một công cụ khoa học mạnh mẽ, được sử dụng rộng rãi trong nhiều lĩnh vực như khoa học vật liệu, sinh học, và công nghệ bán dẫn. SEM cho phép quan sát chi tiết bề mặt của mẫu vật với độ phân giải cao nhờ vào việc sử dụng chùm điện tử để quét qua bề mặt mẫu.

Khi chùm điện tử tương tác với bề mặt mẫu, các tín hiệu khác nhau được phát ra, bao gồm điện tử thứ cấp và điện tử tán xạ ngược, từ đó tạo ra hình ảnh với độ phóng đại lớn và độ sâu trường cao. Đây là điểm nổi bật giúp SEM trở thành công cụ không thể thiếu trong việc phân tích cấu trúc vi mô và hình thái học của các vật liệu khác nhau.

Một trong những ưu điểm quan trọng của SEM là khả năng phân tích đa dạng, từ việc xác định cấu trúc bề mặt đến phân tích thành phần hóa học của mẫu. Điều này được thực hiện thông qua các hệ thống máy dò và các kỹ thuật phân tích bổ sung như EDS (Energy Dispersive X-ray Spectroscopy).

SEM không chỉ là một công cụ quan sát mà còn là một công cụ phân tích mạnh mẽ, góp phần quan trọng vào sự phát triển của các ngành công nghiệp và nghiên cứu khoa học hiện đại. Các cải tiến liên tục trong công nghệ SEM đã mở ra những khả năng mới trong việc khám phá thế giới vi mô, từ việc nghiên cứu tế bào sinh học đến phân tích vật liệu phức tạp.

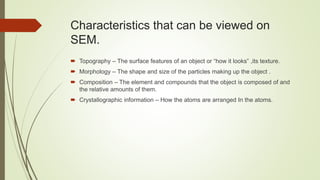

Kính hiển vi điện tử quét (SEM) có những đặc điểm nổi bật giúp nó trở thành một công cụ quan trọng trong nghiên cứu và phân tích khoa học. Dưới đây là những điểm nổi bật chính của SEM:

• Độ phân giải cao: SEM có khả năng cung cấp hình ảnh với độ phân giải lên đến vài nanomet. Điều này cho phép các nhà khoa học quan sát chi tiết cấu trúc bề mặt của mẫu vật, từ đó đưa ra những phân tích chính xác về cấu trúc vi mô.
• Độ sâu trường lớn: Một ưu điểm lớn của SEM là khả năng tạo ra hình ảnh có độ sâu trường cao. Điều này giúp quan sát rõ ràng và chi tiết các cấu trúc ba chiều của mẫu, từ đó cung cấp cái nhìn toàn diện hơn về mẫu vật.
• Khả năng phân tích đa dạng: SEM không chỉ dừng lại ở việc cung cấp hình ảnh. Khi kết hợp với các kỹ thuật phân tích như phổ tán xạ năng lượng tia X (EDS), SEM có thể cung cấp thông tin chi tiết về thành phần hóa học và phân bố nguyên tố trên bề mặt mẫu.
• Hình ảnh tương phản cao: SEM tạo ra hình ảnh có độ tương phản cao, nhờ vào sự khác biệt trong cách các loại vật liệu tương tác với chùm điện tử. Điều này rất hữu ích trong việc phân biệt các thành phần khác nhau trong một mẫu vật phức tạp.
• Ứng dụng linh hoạt: SEM được sử dụng rộng rãi trong nhiều lĩnh vực, bao gồm khoa học vật liệu, sinh học, địa chất, và công nghệ bán dẫn. Khả năng phân tích linh hoạt của SEM giúp nó trở thành công cụ không thể thiếu trong nghiên cứu và phát triển công nghệ.

Nhờ những đặc điểm nổi bật này, kính hiển vi điện tử quét SEM đã trở thành một công cụ thiết yếu trong việc nghiên cứu, phát triển và sản xuất các vật liệu và thiết bị công nghệ cao. Sự cải tiến liên tục của công nghệ SEM cũng mở ra nhiều cơ hội mới cho các lĩnh vực nghiên cứu tiên tiến.

Kính hiển vi điện tử quét (SEM) được phân thành nhiều loại khác nhau, mỗi loại có những đặc điểm và ứng dụng riêng biệt, phù hợp với các yêu cầu nghiên cứu cụ thể. Dưới đây là các loại SEM phổ biến:

• SEM truyền thống: Đây là loại SEM cơ bản nhất, sử dụng nguồn điện tử nhiệt để tạo ra chùm điện tử quét bề mặt mẫu. SEM truyền thống cung cấp hình ảnh chất lượng cao với độ phân giải tốt và được sử dụng rộng rãi trong nhiều lĩnh vực nghiên cứu cơ bản và ứng dụng.
• FEG-SEM (Field Emission Gun SEM): Loại SEM này sử dụng nguồn điện tử phát xạ trường, cung cấp chùm điện tử với độ sáng cao và đường kính nhỏ hơn so với SEM truyền thống. FEG-SEM cho phép quan sát các chi tiết bề mặt ở độ phân giải cao hơn và đặc biệt hữu ích trong nghiên cứu các vật liệu nano và sinh học.
• FIB-SEM (Focused Ion Beam SEM): FIB-SEM kết hợp giữa kính hiển vi điện tử quét và chùm ion hội tụ, cho phép không chỉ quan sát mà còn có thể cắt mỏng và chế tạo mẫu ngay trên bề mặt mẫu vật. Điều này làm cho FIB-SEM trở thành công cụ mạnh mẽ trong việc phân tích mẫu vật 3D và chế tạo các mẫu vật siêu nhỏ.
• Variable Pressure SEM (VP-SEM): Loại SEM này cho phép điều chỉnh áp suất trong buồng mẫu, cho phép quan sát các mẫu vật mà không cần phải phủ dẫn điện. VP-SEM thường được sử dụng trong nghiên cứu sinh học và các vật liệu hữu cơ, nơi việc giữ mẫu ở trạng thái tự nhiên là rất quan trọng.
• Environmental SEM (ESEM): Tương tự như VP-SEM, ESEM cho phép quan sát mẫu trong các điều kiện môi trường khác nhau, chẳng hạn như độ ẩm cao hoặc ở nhiệt độ khác nhau. ESEM rất hữu ích trong nghiên cứu các mẫu sinh học và các quá trình động xảy ra trong môi trường tự nhiên của mẫu.

Mỗi loại SEM có những ưu và nhược điểm riêng, tùy thuộc vào yêu cầu nghiên cứu mà các nhà khoa học lựa chọn loại SEM phù hợp nhất. Sự đa dạng này đã mở ra nhiều cơ hội mới trong việc nghiên cứu và phát triển trong nhiều lĩnh vực khác nhau.

Kính hiển vi điện tử quét (SEM) là một công cụ đa dụng với ứng dụng rộng rãi trong nhiều lĩnh vực khoa học và công nghệ. Dưới đây là những ứng dụng chính của SEM:

• Khoa học vật liệu: SEM được sử dụng để phân tích cấu trúc vi mô và hình thái học của vật liệu. Nó cho phép các nhà khoa học quan sát các đặc điểm bề mặt, phát hiện các khiếm khuyết, phân tích độ bền và nghiên cứu các tính chất cơ học của vật liệu ở cấp độ vi mô.
• Khoa học đời sống: Trong sinh học, SEM được sử dụng để quan sát các tế bào, mô, và các cấu trúc sinh học với độ phóng đại cao. Khả năng tạo hình ảnh chi tiết của SEM giúp các nhà nghiên cứu hiểu rõ hơn về cấu trúc và chức năng của các bộ phận tế bào, cũng như quá trình tương tác giữa các sinh vật.
• Địa chất và tài nguyên thiên nhiên: SEM được áp dụng trong việc phân tích các mẫu đá, khoáng sản và quặng. Nó giúp xác định thành phần khoáng vật, phân tích cấu trúc tinh thể và nghiên cứu quá trình hình thành của các tài nguyên thiên nhiên.
• Công nghệ bán dẫn và điện tử: SEM đóng vai trò quan trọng trong quá trình nghiên cứu và phát triển các thiết bị bán dẫn. Nó giúp kiểm tra chất lượng bề mặt, phát hiện các khiếm khuyết vi mô, và phân tích cấu trúc của các linh kiện điện tử với độ chính xác cao.
• Bảo tồn và phục chế: Trong lĩnh vực bảo tồn và phục chế, SEM được sử dụng để phân tích các vật liệu cổ đại như gốm sứ, kim loại, và hiện vật khảo cổ. Nó cung cấp thông tin chi tiết về thành phần và tình trạng của các hiện vật, hỗ trợ quá trình bảo quản và phục chế.

Nhờ vào những ứng dụng đa dạng và khả năng phân tích mạnh mẽ, SEM đã trở thành một công cụ không thể thiếu trong nhiều ngành công nghiệp và nghiên cứu, đóng góp quan trọng vào sự tiến bộ khoa học và công nghệ.

Để hiểu rõ hơn về cách thức hoạt động và ứng dụng của kính hiển vi điện tử quét (SEM), dưới đây là một số bài tập thực hành giúp bạn củng cố kiến thức:

1. Bài tập 1: Quan sát cấu trúc vi mô của kim loại.

   Yêu cầu: Chuẩn bị một mẫu kim loại và sử dụng SEM để quan sát cấu trúc bề mặt. Hãy ghi lại các chi tiết về độ phân giải và độ tương phản của hình ảnh thu được.

2. Bài tập 2: Phân tích hình thái tế bào sinh học.

   Yêu cầu: Sử dụng mẫu tế bào sinh học, quan sát hình thái và cấu trúc của tế bào dưới SEM. Xác định các đặc điểm chính và so sánh với kính hiển vi quang học.

3. Bài tập 3: Phân tích thành phần hóa học bằng EDS.

   Yêu cầu: Sử dụng SEM kết hợp với kỹ thuật EDS để phân tích thành phần hóa học của một mẫu vật. Đánh giá các nguyên tố hiện diện và lập bảng phân tích kết quả.

4. Bài tập 4: So sánh hình ảnh giữa SEM và TEM.

   Yêu cầu: Chụp ảnh cùng một mẫu vật bằng cả SEM và kính hiển vi điện tử truyền qua (TEM). So sánh và đối chiếu kết quả về độ phân giải, độ tương phản, và chi tiết bề mặt.

5. Bài tập 5: Khảo sát cấu trúc bề mặt của vật liệu nano.

   Yêu cầu: Sử dụng SEM để quan sát và phân tích cấu trúc bề mặt của các vật liệu nano. Ghi nhận sự khác biệt về hình dạng và kích thước của các hạt nano.

6. Bài tập 6: Đo độ dày của màng mỏng.

   Yêu cầu: Sử dụng SEM để đo độ dày của một lớp màng mỏng. Hãy mô tả quy trình đo lường và đưa ra các lưu ý quan trọng trong quá trình thực hiện.

7. Bài tập 7: Phân tích lỗi sản xuất trên linh kiện điện tử.

   Yêu cầu: Sử dụng SEM để kiểm tra các lỗi sản xuất trên một linh kiện điện tử. Xác định các khiếm khuyết vi mô và đánh giá ảnh hưởng của chúng đến hiệu suất của linh kiện.

8. Bài tập 8: Khảo sát sự mài mòn của vật liệu.

   Yêu cầu: Quan sát mẫu vật liệu sau khi chịu tác động mài mòn bằng SEM. Mô tả sự thay đổi cấu trúc bề mặt và so sánh với mẫu vật liệu chưa bị mài mòn.

9. Bài tập 9: Chế tạo và quan sát mẫu cắt ngang bằng FIB-SEM.

   Yêu cầu: Sử dụng kỹ thuật FIB-SEM để cắt ngang một mẫu vật liệu và quan sát cấu trúc bên trong. Mô tả quá trình và kết quả thu được.

10. Bài tập 10: Phân tích mẫu sinh học trong điều kiện môi trường.

    Yêu cầu: Sử dụng SEM trong điều kiện áp suất biến đổi để quan sát mẫu sinh học. Đánh giá sự ảnh hưởng của điều kiện môi trường lên hình ảnh thu được.
