Điện Trở Hồi Tiếp: Khám Phá Chi Tiết Và Ứng Dụng Quan Trọng

Chủ đề điện trở hồi tiếp: Điện trở hồi tiếp đóng vai trò then chốt trong việc ổn định và kiểm soát hoạt động của các mạch điện tử. Bài viết này sẽ cung cấp cho bạn cái nhìn toàn diện về khái niệm, cách tính toán, và ứng dụng của điện trở hồi tiếp trong các mạch khuếch đại và mạch điều khiển, giúp bạn nắm vững kiến thức và áp dụng vào thực tế một cách hiệu quả.

Điện Trở Hồi Tiếp

Điện trở hồi tiếp là một thành phần quan trọng trong các mạch điện tử, đặc biệt là trong các mạch khuếch đại. Điện trở này được sử dụng để điều chỉnh độ khuếch đại và ổn định hoạt động của mạch.

1. Khái niệm cơ bản

Điện trở hồi tiếp, hay còn gọi là điện trở phản hồi, là một loại điện trở được mắc vào đường hồi tiếp của mạch điện tử. Nó đóng vai trò điều chỉnh và kiểm soát các thông số của mạch như độ khuếch đại và tần số. Nguyên lý hoạt động của điện trở hồi tiếp dựa trên việc tạo ra một tín hiệu hồi tiếp từ đầu ra về đầu vào, điều này giúp ổn định và điều chỉnh các đặc tính của mạch khuếch đại.

2. Các loại mạch hồi tiếp

Có nhiều loại mạch hồi tiếp khác nhau, tùy thuộc vào cách mà tín hiệu hồi tiếp được áp dụng vào mạch:

  • Hồi tiếp âm: Giảm độ khuếch đại của mạch và cải thiện độ ổn định.
  • Hồi tiếp dương: Tăng độ khuếch đại nhưng có thể gây mất ổn định nếu không được kiểm soát.

3. Ứng dụng của điện trở hồi tiếp

Điện trở hồi tiếp được sử dụng rộng rãi trong các mạch khuếch đại âm thanh, mạch lọc, và các mạch điều khiển tự động. Trong mạch khuếch đại, điện trở hồi tiếp giúp kiểm soát độ lợi khuếch đại và mở rộng dải tần làm việc của mạch. Trong mạch lọc, nó giúp điều chỉnh tần số cắt và cải thiện đáp ứng tần số của mạch.

4. Công thức và tính toán liên quan

Các công thức tính toán liên quan đến điện trở hồi tiếp bao gồm:

  • Hệ số hồi tiếp: \[ \beta = \frac{V_{fb}}{V_{out}} \]
  • Hệ số khuếch đại vòng hở: \[ A = \frac{V_{out}}{V_{in}} \]
  • Hệ số khuếch đại vòng kín với hồi tiếp: \[ A_{vF} = \frac{A}{1 + A\beta} \]

5. Vai trò của điện trở hồi tiếp trong thiết kế mạch

Trong thiết kế mạch, điện trở hồi tiếp đóng vai trò quan trọng trong việc điều chỉnh độ lợi của mạch, ổn định hoạt động và giảm nhiễu. Nó cũng giúp tăng cường độ tuyến tính và giảm thiểu biến dạng của tín hiệu.

6. Lưu ý khi sử dụng điện trở hồi tiếp

  • Lựa chọn giá trị điện trở phù hợp để đảm bảo mạch hoạt động ổn định.
  • Tránh sử dụng hồi tiếp dương quá mức để không gây mất ổn định.
  • Kiểm tra mạch kỹ lưỡng trước khi áp dụng hồi tiếp để đảm bảo không gây ảnh hưởng đến hiệu suất tổng thể của mạch.
Điện Trở Hồi Tiếp

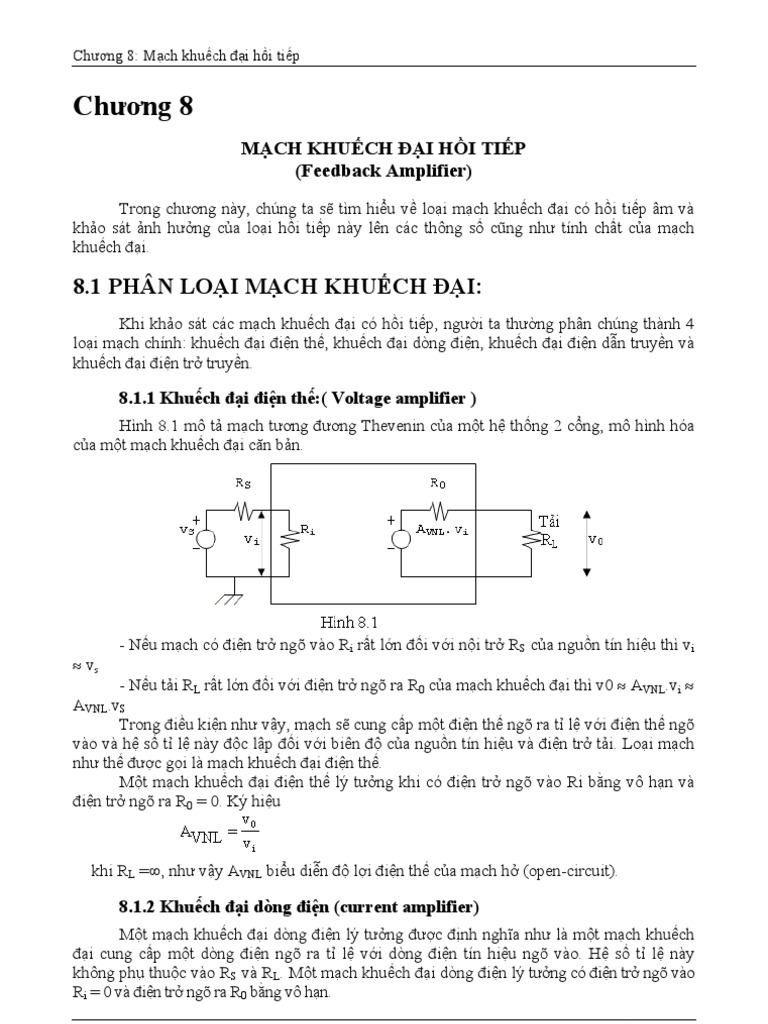

1. Tổng Quan Về Điện Trở Hồi Tiếp

Điện trở hồi tiếp là một thành phần quan trọng trong các mạch điện tử, đặc biệt là trong các mạch khuếch đại. Vai trò chính của điện trở hồi tiếp là điều chỉnh và ổn định tín hiệu ngõ ra, bằng cách đưa một phần tín hiệu ngõ ra trở lại ngõ vào của mạch. Trong các mạch khuếch đại, điện trở hồi tiếp có thể giúp tăng cường độ lợi, giảm méo tín hiệu, và cải thiện độ ổn định của hệ thống.

Có bốn loại mạch khuếch đại hồi tiếp chính bao gồm: khuếch đại điện thế, khuếch đại dòng điện, khuếch đại điện dẫn truyền, và khuếch đại điện trở truyền. Mỗi loại khuếch đại có đặc điểm riêng và được ứng dụng trong các lĩnh vực khác nhau, tùy thuộc vào yêu cầu về điện trở ngõ vào và ngõ ra.

Ví dụ, trong mạch khuếch đại điện thế, điện trở ngõ vào cần rất lớn và điện trở ngõ ra cần rất nhỏ để đạt được độ lợi cao. Ngược lại, mạch khuếch đại dòng điện yêu cầu điện trở ngõ vào thấp và điện trở ngõ ra cao để duy trì hiệu suất khuếch đại.

Hệ thống hồi tiếp thường được thiết kế với các thành phần thụ động như điện trở, tụ điện, và cuộn dây, để ổn định tín hiệu và giảm thiểu ảnh hưởng của các yếu tố bên ngoài. Mạch hồi tiếp còn được sử dụng để lấy mẫu tín hiệu ngõ ra và điều chỉnh lại ngõ vào, giúp hệ thống hoạt động ổn định hơn.

2. Các Loại Hồi Tiếp Trong Mạch Điện

Hồi tiếp trong mạch điện có thể được phân loại dựa trên phương thức truyền tín hiệu và cấu trúc kết nối. Mỗi loại hồi tiếp đều có ảnh hưởng riêng biệt đến các thông số như trở kháng, độ khuếch đại, và độ ổn định của mạch. Dưới đây là các loại hồi tiếp chính:

2.1. Hồi Tiếp Điện Áp

Hồi tiếp điện áp liên quan đến việc lấy tín hiệu hồi tiếp từ ngõ ra và đưa ngược lại ngõ vào dưới dạng điện áp. Loại này thường được sử dụng trong các mạch khuếch đại để kiểm soát độ lợi và cải thiện độ tuyến tính.

2.2. Hồi Tiếp Dòng Điện

Trong hồi tiếp dòng điện, tín hiệu hồi tiếp được truyền trở lại ngõ vào dưới dạng dòng điện. Việc này giúp điều chỉnh độ khuếch đại và trở kháng đầu ra, phù hợp cho các ứng dụng yêu cầu độ ổn định cao.

2.3. Hồi Tiếp Nối Tiếp

Hồi tiếp nối tiếp xuất hiện khi tín hiệu hồi tiếp được đưa trở lại ngõ vào dưới dạng nối tiếp với tín hiệu gốc. Điều này làm giảm trở kháng ngõ vào, thích hợp cho các mạch yêu cầu độ lợi cao nhưng vẫn duy trì độ ổn định.

2.4. Hồi Tiếp Song Song

Hồi tiếp song song xảy ra khi tín hiệu hồi tiếp được kết hợp song song với tín hiệu ngõ vào. Kiểu kết nối này thường được áp dụng trong các mạch khuếch đại công suất, giúp tăng cường khả năng chịu tải của mạch.

Việc hiểu rõ và sử dụng hợp lý các loại hồi tiếp này giúp tối ưu hóa thiết kế mạch, đảm bảo hiệu quả và độ tin cậy trong các ứng dụng điện tử thực tiễn.

3. Ảnh Hưởng Của Hồi Tiếp Đến Thông Số Mạch

Hồi tiếp trong các mạch điện có vai trò quan trọng trong việc điều chỉnh các thông số như tổng trở ngõ vào, tổng trở ngõ ra, độ lợi và băng thông của mạch khuếch đại. Có hai loại hồi tiếp phổ biến: hồi tiếp âm và hồi tiếp dương. Ảnh hưởng của hồi tiếp đến thông số mạch được thể hiện rõ qua các yếu tố dưới đây:

3.1. Ảnh Hưởng Đến Tổng Trở Ngõ Vào (\( Z_{in} \))

Hồi tiếp có thể làm tăng hoặc giảm tổng trở ngõ vào tùy thuộc vào cách mắc mạch:

  • Hồi tiếp điện áp – nối tiếp: Tổng trở ngõ vào tăng lên theo hệ số \((1 + \beta A)\), trong đó \(\beta\) là hệ số hồi tiếp và \(A\) là độ lợi vòng hở. Khi đó, \( Z_{in} = Z_i \cdot (1 + \beta A) \).
  • Hồi tiếp dòng điện – nối tiếp: Tương tự, tổng trở ngõ vào cũng tăng theo hệ số \((1 + \beta A)\), giúp cải thiện hiệu suất khuếch đại.
  • Hồi tiếp điện áp – song song: Tổng trở ngõ vào giảm đi, được tính bằng công thức \( Z_{in} = \frac{Z_i}{1 + \beta A} \).
  • Hồi tiếp dòng điện – song song: Tổng trở ngõ vào cũng giảm xuống theo hệ số \((1 + \beta A)\), giúp mạch hoạt động ổn định hơn.

3.2. Ảnh Hưởng Đến Tổng Trở Ngõ Ra (\( Z_{out} \))

Hồi tiếp ảnh hưởng đến tổng trở ngõ ra theo nguyên tắc ngược với tổng trở ngõ vào:

  • Hồi tiếp âm: Làm giảm tổng trở ngõ ra, giúp tăng độ ổn định của mạch.
  • Hồi tiếp dương: Làm tăng tổng trở ngõ ra, có thể dẫn đến sự không ổn định nếu không được điều chỉnh hợp lý.

3.3. Ảnh Hưởng Đến Độ Lợi (\( A \))

Hồi tiếp có thể làm thay đổi độ lợi của mạch khuếch đại:

  • Với hồi tiếp âm, độ lợi của mạch giảm xuống nhưng đồng thời cải thiện độ tuyến tính và giảm độ méo.
  • Với hồi tiếp dương, độ lợi tăng lên nhưng có nguy cơ gây méo tín hiệu và mất ổn định.

3.4. Ảnh Hưởng Đến Băng Thông (\( BW \))

Hồi tiếp âm giúp mở rộng băng thông của mạch bằng cách giảm độ lợi tại tần số thấp, trong khi hồi tiếp dương có thể thu hẹp băng thông, gây ảnh hưởng tiêu cực đến khả năng truyền tải tín hiệu ở tần số cao.

3. Ảnh Hưởng Của Hồi Tiếp Đến Thông Số Mạch

4. Mạch Khuếch Đại Với Hồi Tiếp

4.1. Mạch Khuếch Đại Op-Amp Với Hồi Tiếp

Mạch khuếch đại hồi tiếp sử dụng Op-Amp là một trong những ứng dụng phổ biến nhất trong các mạch điện tử hiện đại. Hồi tiếp trong mạch này giúp điều chỉnh độ lợi khuếch đại, đồng thời cải thiện độ ổn định và giảm độ méo tín hiệu.

Trong mạch khuếch đại hồi tiếp điện áp sử dụng Op-Amp, điện trở hồi tiếp được kết nối giữa đầu ra và đầu vào nghịch của Op-Amp. Phương trình khuếch đại được xác định bởi:

\[
A_v = -\frac{R_f}{R_{in}}
\]

Trong đó:

  • \(A_v\): Độ lợi điện áp.
  • \(R_f\): Điện trở hồi tiếp.
  • \(R_{in}\): Điện trở vào.

Mạch hồi tiếp giúp điều chỉnh độ lợi bằng cách thay đổi giá trị của \(R_f\), đồng thời cải thiện độ ổn định của mạch bằng cách giảm độ nhạy cảm đối với các biến đổi bên ngoài.

4.2. Mạch Khuếch Đại Transistor Với Hồi Tiếp

Mạch khuếch đại hồi tiếp sử dụng transistor cũng là một ứng dụng quan trọng trong các mạch điện tử. Hồi tiếp trong mạch này có thể là hồi tiếp điện áp hoặc hồi tiếp dòng điện, tùy thuộc vào cách lấy mẫu tín hiệu.

Ví dụ, trong mạch hồi tiếp điện áp, điện áp hồi tiếp được lấy mẫu từ đầu ra và đưa trở lại đầu vào. Điều này giúp cải thiện độ tuyến tính của mạch và giảm độ méo tín hiệu. Công thức tính độ lợi của mạch khuếch đại với hồi tiếp điện áp như sau:

\[
A_v = \frac{V_{out}}{V_{in}} = \frac{R_c}{R_e}
\]

Trong đó:

  • \(V_{out}\): Điện áp ngõ ra.
  • \(V_{in}\): Điện áp ngõ vào.
  • \(R_c\): Điện trở tải.
  • \(R_e\): Điện trở hồi tiếp.

Trong mạch này, độ lợi có thể được điều chỉnh bằng cách thay đổi giá trị của \(R_c\) và \(R_e\), giúp đạt được hiệu suất mong muốn.

4.3. Mạch Khuếch Đại Tín Hiệu Nhỏ

Mạch khuếch đại tín hiệu nhỏ với hồi tiếp được sử dụng rộng rãi trong các ứng dụng yêu cầu độ chính xác cao và tín hiệu ra ổn định. Các mạch này thường sử dụng cả hồi tiếp điện áp và hồi tiếp dòng điện để đạt được độ lợi ổn định và độ méo thấp.

Phương trình tổng quát để tính độ lợi của mạch khuếch đại tín hiệu nhỏ là:

\[
A_v = \frac{\beta R_L}{r_e + (1 + \beta)R_E}
\]

Trong đó:

  • \(\beta\): Hệ số khuếch đại của transistor.
  • \(R_L\): Điện trở tải.
  • \(r_e\): Điện trở nội của transistor.
  • \(R_E\): Điện trở hồi tiếp.

Mạch khuếch đại tín hiệu nhỏ với hồi tiếp giúp giảm thiểu biến động tín hiệu và đảm bảo tín hiệu ra có độ trung thực cao.

5. Cách Tính Toán Các Thông Số Trong Mạch Hồi Tiếp

Trong mạch hồi tiếp, việc tính toán các thông số như điện trở hồi tiếp, độ lợi khuếch đại, và độ ổn định của mạch là cực kỳ quan trọng để đảm bảo mạch hoạt động ổn định và hiệu quả. Dưới đây là các bước cơ bản để tính toán các thông số trong mạch hồi tiếp.

5.1. Tính Toán Điện Trở Hồi Tiếp

Điện trở hồi tiếp được tính dựa trên cấu trúc của mạch hồi tiếp và loại hồi tiếp đang sử dụng. Công thức cơ bản để tính điện trở hồi tiếp \[R_f\] là:

\[
R_f = \frac{V_{out}}{I_f}
\]
Trong đó:

  • \(V_{out}\) là điện áp ngõ ra của mạch khuếch đại.
  • \(I_f\) là dòng điện hồi tiếp.

5.2. Phân Tích Đáp Ứng Tần Số

Đáp ứng tần số của mạch hồi tiếp cần được phân tích để đảm bảo mạch hoạt động tốt trong dải tần số mong muốn. Để phân tích đáp ứng tần số, ta cần xác định các tần số cực và không (poles and zeros) của mạch. Công thức chung để tính tần số cực \(\omega_p\) và tần số không \(\omega_z\) là:

\[
\omega_p = \frac{1}{R_f C_f}, \quad \omega_z = \frac{1}{R_z C_z}
\]
Trong đó:

  • \(R_f\) và \(C_f\) là điện trở và tụ điện tương ứng trong mạch hồi tiếp.
  • \(R_z\) và \(C_z\) là điện trở và tụ điện tạo thành mạch không.

5.3. Tính Toán Độ Khuếch Đại

Độ khuếch đại của mạch hồi tiếp \((A_f)\) được tính dựa trên độ khuếch đại mạch hở \((A_{OL})\) và hàm truyền hồi tiếp \((\beta)\) như sau:

\[
A_f = \frac{A_{OL}}{1 + A_{OL}\beta}
\]
Trong đó:

  • \(A_{OL}\) là độ khuếch đại khi không có hồi tiếp.
  • \(\beta\) là hệ số hồi tiếp.

5.4. Tính Toán Độ Ổn Định

Độ ổn định của mạch hồi tiếp được đánh giá thông qua biên độ pha và biên độ cường độ. Để đảm bảo mạch ổn định, biên độ pha cần lớn hơn 45 độ. Công thức tính biên độ pha \(\Phi_m\) là:

\[
\Phi_m = \Phi_{OL} + \angle(1 + A_{OL}\beta)
\]
Trong đó:

  • \(\Phi_{OL}\) là pha của độ lợi mạch hở.

Kết hợp các công thức trên sẽ giúp bạn tính toán chính xác các thông số quan trọng trong mạch hồi tiếp, đảm bảo mạch hoạt động ổn định và hiệu quả.

6. Các Mạch Hồi Tiếp Thông Dụng

Các mạch hồi tiếp đóng vai trò quan trọng trong việc cải thiện hiệu suất của các mạch khuếch đại. Dưới đây là một số mạch hồi tiếp thông dụng:

6.1. Mạch Hồi Tiếp Điện Áp Nối Tiếp

Mạch hồi tiếp điện áp nối tiếp có nhiệm vụ ổn định điện áp ngõ ra dựa trên điện áp ngõ vào. Mạch này được sử dụng để cải thiện độ ổn định và độ chính xác của hệ số khuếch đại điện áp.

  • Hệ số khuếch đại vòng hở: \(A_v = \frac{V_o}{V_\epsilon}\)
  • Hệ số hồi tiếp: \(\beta_v = \frac{V_{fb}}{V_o}\)
  • Hệ số khuếch đại vòng kín: \(A_{vF} = \frac{V_o}{V_i}\)

6.2. Mạch Hồi Tiếp Dòng Điện Song Song

Mạch hồi tiếp dòng điện song song ổn định dòng điện ngõ ra dựa trên dòng điện ngõ vào. Đây là loại mạch lý tưởng cho các ứng dụng yêu cầu dòng điện ổn định với tải thay đổi.

  • Hệ số khuếch đại vòng hở: \(A_i = \frac{I_o}{I_\epsilon}\)
  • Hệ số hồi tiếp: \(\beta_i = \frac{I_{fb}}{I_o}\)
  • Hệ số khuếch đại vòng kín: \(A_{iF} = \frac{I_o}{I_i}\)

6.3. Mạch Hồi Tiếp Dòng Điện Nối Tiếp

Mạch hồi tiếp dòng điện nối tiếp được thiết kế để ổn định dòng điện ngõ ra dựa trên điện áp ngõ vào. Loại mạch này thích hợp cho các ứng dụng khuếch đại dòng điện nhỏ, nơi yêu cầu tính tuyến tính cao.

  • Hệ số khuếch đại vòng hở: \(A_g = \frac{I_o}{V_\epsilon}\)
  • Hệ số hồi tiếp: \(\beta_z = \frac{I_{fb}}{I_o}\)
  • Hệ số khuếch đại vòng kín: \(A_{gF} = \frac{I_o}{V_i}\)

6.4. Mạch Hồi Tiếp Điện Áp Song Song

Mạch hồi tiếp điện áp song song ổn định điện áp ngõ ra dựa trên dòng điện ngõ vào, giúp cải thiện độ chính xác và ổn định của mạch khuếch đại điện áp.

  • Hệ số khuếch đại vòng hở: \(A_z = \frac{V_o}{I_\epsilon}\)
  • Hệ số hồi tiếp: \(\beta_g = \frac{V_{fb}}{V_o}\)
  • Hệ số khuếch đại vòng kín: \(A_{zF} = \frac{V_o}{I_i}\)
6. Các Mạch Hồi Tiếp Thông Dụng

7. Ứng Dụng Thực Tiễn Của Điện Trở Hồi Tiếp

Điện trở hồi tiếp là một thành phần quan trọng trong các mạch điện tử, với nhiều ứng dụng thực tiễn trong đời sống và công nghiệp. Dưới đây là một số ứng dụng phổ biến của điện trở hồi tiếp:

7.1. Ứng Dụng Trong Mạch Khuếch Đại Âm Tần

Điện trở hồi tiếp thường được sử dụng trong các mạch khuếch đại âm tần để điều chỉnh độ lợi và ổn định tín hiệu âm thanh. Việc sử dụng hồi tiếp giúp giảm thiểu méo tín hiệu và cải thiện chất lượng âm thanh.

  • Hồi tiếp âm trong mạch khuếch đại âm tần giúp kiểm soát biên độ tín hiệu và giảm méo hài tổng \((THD)\).
  • Giảm nhiễu và tăng độ trung thực của âm thanh.

7.2. Ứng Dụng Trong Mạch Khuếch Đại Dải Rộng

Trong các mạch khuếch đại dải rộng, điện trở hồi tiếp giúp điều chỉnh độ lợi và mở rộng dải tần làm việc. Điều này cực kỳ quan trọng trong các thiết bị viễn thông và truyền dẫn tín hiệu.

  • Điện trở hồi tiếp giúp mở rộng băng thông \((BW)\) của mạch khuếch đại.
  • Ổn định độ lợi trên toàn bộ dải tần số.

7.3. Ứng Dụng Trong Các Mạch Điều Khiển Tự Động

Trong các hệ thống điều khiển tự động, điện trở hồi tiếp được sử dụng để duy trì sự ổn định và đáp ứng chính xác của hệ thống. Các mạch hồi tiếp trong điều khiển PID (Proportional-Integral-Derivative) là một ví dụ điển hình.

  • Điều chỉnh phản hồi giúp hệ thống đạt được trạng thái cân bằng nhanh hơn.
  • Giảm thiểu sai số và ổn định hệ thống điều khiển.

Những ứng dụng trên minh chứng cho vai trò quan trọng của điện trở hồi tiếp trong việc nâng cao hiệu suất và độ tin cậy của các mạch điện tử.
