Điện Trở Đất Tiêu Chuẩn: Hướng Dẫn Chi Tiết Để Đảm Bảo An Toàn Điện

Chủ đề điện trở đất tiêu chuẩn: Điện trở đất tiêu chuẩn đóng vai trò quan trọng trong việc đảm bảo an toàn cho hệ thống điện. Bài viết này cung cấp hướng dẫn chi tiết về các tiêu chuẩn, phương pháp đo và các yếu tố ảnh hưởng đến điện trở đất, giúp bạn thiết lập hệ thống điện an toàn và hiệu quả.

Tiêu Chuẩn Đo Điện Trở Đất

Điện trở đất là một yếu tố quan trọng trong việc đảm bảo an toàn cho các hệ thống điện. Việc đo điện trở đất giúp xác định khả năng tiếp đất của hệ thống, từ đó đánh giá mức độ an toàn và hiệu quả của việc chống sét cũng như bảo vệ thiết bị điện.

Tiêu Chuẩn Đo Điện Trở Đất

  • Tiêu chuẩn Việt Nam TCVN 4756:1989 quy định các yêu cầu về nối đất và nối không cho các thiết bị điện xoay chiều có điện áp lớn hơn 42V và một chiều có điện áp lớn hơn 110V.
  • Tiêu chuẩn này áp dụng cho tất cả các thiết bị điện cần đo điện trở đất để đảm bảo an toàn khi vận hành.
  • Một số tiêu chuẩn liên quan khác như TCVN 3256-1979 cũng được tham khảo để đảm bảo tính nhất quán trong việc đo lường và đánh giá.

Phương Pháp Đo Điện Trở Đất

Có nhiều phương pháp để đo điện trở đất, trong đó phổ biến nhất là phương pháp đo ba điểm (3P - Fall-Of-Potential). Phương pháp này yêu cầu sử dụng ba cọc điện cực: một cọc chính và hai cọc thử nghiệm độc lập về điện.

  • Phương pháp ba điểm (3P) sử dụng cọc P (Potential) và cọc C (Current) để đo điện trở đất dựa trên định luật Ohm: \[ R_g = \frac{V}{I} \].
  • Các phương pháp khác như phương pháp độ dốc (Slope Method) hoặc phương pháp bốn điểm (4P) cũng được sử dụng để cải thiện độ chính xác khi đo các hệ thống nối đất lớn.

Yêu Cầu Về Giá Trị Điện Trở Đất

Giá trị điện trở đất được quy định cụ thể cho từng loại hệ thống:

  • Điện trở đất độc lập không vượt quá 10Ω.
  • Điện trở nối đất bảo vệ an toàn cần ≤ 4Ω.
  • Điện trở nối đất chống sét không vượt quá 10Ω.
  • Điện trở đất cho hệ thống dưới 1000V cần tuân theo công thức \[ R \leq \frac{125}{I} \] Ω, với I là dòng điện hệ thống.

Quy Trình Đo Điện Trở Đất

Quy trình đo điện trở đất bao gồm các bước sau:

  1. Kiểm tra điện áp PIN của thiết bị đo.
  2. Đấu nối các dây nối vào cọc bổ trợ và cọc chính.
  3. Kiểm tra điện áp đất để đảm bảo kết quả đo chính xác.
  4. Tiến hành đo điện trở đất và đọc kết quả trên đồng hồ đo.
  5. Đánh giá kết quả đo và so sánh với các giá trị tiêu chuẩn để đảm bảo an toàn.

Kết Luận

Đo điện trở đất là một công việc cần thiết trong quá trình lắp đặt và bảo trì hệ thống điện. Việc tuân thủ các tiêu chuẩn và phương pháp đo đúng cách sẽ đảm bảo hệ thống điện hoạt động an toàn, hiệu quả, và bảo vệ con người cũng như thiết bị khỏi các nguy cơ từ sét và rò điện.

Tiêu Chuẩn Đo Điện Trở Đất

1. Giới Thiệu Về Điện Trở Đất

Điện trở đất là một thông số kỹ thuật quan trọng trong các hệ thống điện. Nó biểu thị khả năng dẫn điện của đất và có vai trò then chốt trong việc đảm bảo an toàn cho con người và thiết bị điện. Điện trở đất thấp giúp giảm thiểu nguy cơ bị điện giật và bảo vệ các thiết bị điện khỏi các hiện tượng quá áp như sét đánh.

Điện trở đất được đo bằng cách sử dụng các phương pháp chuyên biệt, phổ biến nhất là phương pháp đo ba điểm (3P) và bốn điểm (4P). Các giá trị điện trở đất thường được quy định rõ ràng trong các tiêu chuẩn kỹ thuật để đảm bảo an toàn khi vận hành các thiết bị điện.

Để đánh giá đúng giá trị điện trở đất, người ta thường sử dụng các thiết bị đo hiện đại, giúp xác định mức độ tiếp đất của hệ thống và từ đó có biện pháp cải thiện nếu cần thiết. Việc đo điện trở đất định kỳ và tuân thủ các tiêu chuẩn liên quan là cần thiết để duy trì sự an toàn và ổn định của hệ thống điện.

2. Tiêu Chuẩn Đo Điện Trở Đất

Việc đo điện trở đất cần tuân thủ theo các tiêu chuẩn quy định để đảm bảo an toàn và hiệu quả. Tại Việt Nam, tiêu chuẩn TCVN 4756:1989 được áp dụng rộng rãi, quy định các yêu cầu kỹ thuật cho việc nối đất và nối không các thiết bị điện có điện áp lớn hơn 42V đối với dòng xoay chiều và 110V đối với dòng một chiều.

Theo tiêu chuẩn này, điện trở đất của hệ thống tiếp địa phải đạt mức đủ thấp để đảm bảo rằng khi có sự cố xảy ra, dòng điện rò xuống đất sẽ đủ lớn để kích hoạt các thiết bị bảo vệ như cầu dao hoặc máy cắt điện.

  • Điện trở đất cho hệ thống chống sét: Điện trở không vượt quá 10Ω nhằm đảm bảo sự tiêu tán năng lượng sét một cách hiệu quả, giảm thiểu rủi ro cho con người và thiết bị.
  • Điện trở đất cho hệ thống bảo vệ an toàn: Yêu cầu điện trở đất cần phải nhỏ hơn hoặc bằng 4Ω để đảm bảo sự tiếp địa tốt, hạn chế nguy cơ điện giật.
  • Điện trở đất cho các thiết bị điện gia dụng và công nghiệp: Đối với hệ thống dưới 1000V, tiêu chuẩn yêu cầu giá trị điện trở được tính toán theo công thức \[ R \leq \frac{125}{I} \] Ω, với I là dòng điện lớn nhất của hệ thống.

Việc tuân thủ các tiêu chuẩn đo điện trở đất không chỉ đảm bảo an toàn cho hệ thống điện mà còn giúp bảo vệ thiết bị và con người khỏi những sự cố không mong muốn.

3. Phương Pháp Đo Điện Trở Đất

Có nhiều phương pháp đo điện trở đất được áp dụng tùy thuộc vào yêu cầu kỹ thuật và điều kiện thực tế. Mục tiêu chính của các phương pháp này là xác định giá trị điện trở đất một cách chính xác, từ đó đánh giá khả năng tiếp địa của hệ thống điện. Dưới đây là một số phương pháp đo phổ biến:

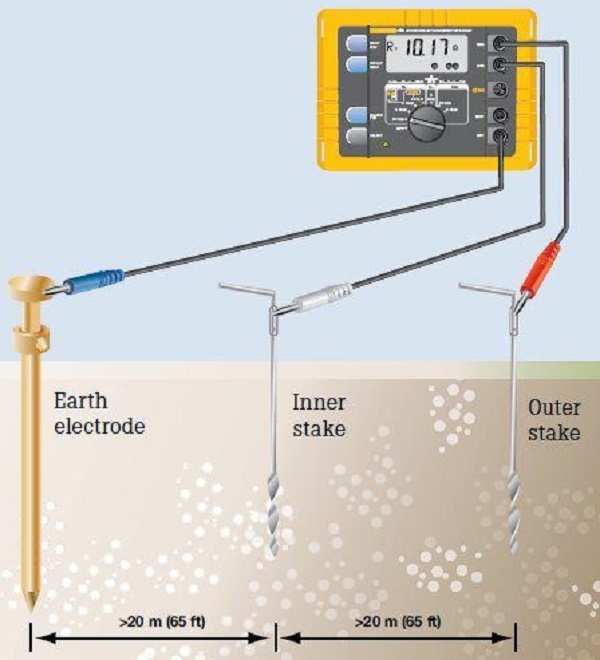

3.1. Phương Pháp Đo Ba Điểm (Fall-of-Potential)

Phương pháp đo ba điểm là một trong những phương pháp thông dụng nhất. Nó bao gồm các bước sau:

  1. Chuẩn bị: Cắm một cọc tiếp địa chính (E) vào vị trí cần đo, sau đó cắm hai cọc thử (P và C) cách cọc chính một khoảng cách nhất định.
  2. Đo lường: Đo điện áp giữa cọc chính (E) và cọc P (Potential), sau đó đo dòng điện giữa cọc chính và cọc C (Current).
  3. Tính toán: Sử dụng định luật Ohm để tính điện trở đất theo công thức \[ R_g = \frac{V}{I} \], trong đó \( V \) là điện áp đo được và \( I \) là dòng điện đo được.

3.2. Phương Pháp Đo Bốn Điểm (Wenner Method)

Phương pháp đo bốn điểm hay còn gọi là phương pháp Wenner sử dụng bốn cọc thăm dò để đo điện trở đất:

  1. Chuẩn bị: Cắm bốn cọc đều cách nhau một khoảng cách xác định dọc theo một đường thẳng.
  2. Đo lường: Đo điện áp giữa hai cọc giữa và dòng điện giữa hai cọc ngoài.
  3. Tính toán: Điện trở đất được tính dựa trên công thức \[ R = 2 \pi a \frac{V}{I} \], trong đó \( a \) là khoảng cách giữa các cọc.

3.3. Phương Pháp Đo Độ Dốc (Slope Method)

Phương pháp đo độ dốc là một biến thể của phương pháp ba điểm, thường được sử dụng trong các khu vực có điện trở đất không đồng nhất:

  • Thực hiện: Di chuyển cọc P dọc theo một trục nhất định và đo giá trị điện áp tại nhiều vị trí khác nhau.
  • Đánh giá: Phân tích đồ thị sự thay đổi điện áp để xác định giá trị điện trở đất chính xác nhất.

Việc lựa chọn phương pháp đo điện trở đất phụ thuộc vào điều kiện cụ thể của môi trường đất và yêu cầu kỹ thuật. Các phương pháp đo như ba điểm, bốn điểm, và đo độ dốc đều có ưu và nhược điểm riêng, giúp đảm bảo độ chính xác trong việc đo lường và đánh giá hệ thống tiếp địa.

3. Phương Pháp Đo Điện Trở Đất

4. Yêu Cầu Về Giá Trị Điện Trở Đất

Giá trị điện trở đất đóng vai trò quan trọng trong việc đảm bảo an toàn cho hệ thống điện. Tùy vào loại hệ thống và môi trường, giá trị điện trở đất được quy định rõ ràng nhằm đảm bảo hiệu quả tiếp địa và giảm thiểu rủi ro.

4.1. Hệ Thống Chống Sét

Đối với hệ thống chống sét, điện trở đất cần phải rất thấp để đảm bảo khả năng tiêu tán năng lượng sét một cách hiệu quả. Tiêu chuẩn yêu cầu điện trở đất không vượt quá 10Ω. Việc duy trì mức điện trở này giúp bảo vệ các công trình, thiết bị điện khỏi hư hỏng do sét đánh.

4.2. Hệ Thống Điện Gia Đình

Trong hệ thống điện gia đình, yêu cầu về điện trở đất không quá nghiêm ngặt như đối với hệ thống chống sét, nhưng vẫn cần đảm bảo an toàn. Giá trị điện trở đất thường được khuyến nghị ở mức nhỏ hơn hoặc bằng 4Ω để đảm bảo rằng các thiết bị điện sẽ hoạt động an toàn và không gây nguy hiểm cho con người.

4.3. Hệ Thống Điện Công Nghiệp

Đối với các hệ thống điện công nghiệp, đặc biệt là các hệ thống có điện áp cao, yêu cầu về điện trở đất càng nghiêm ngặt hơn. Điện trở đất thường được yêu cầu phải dưới 1Ω để đảm bảo an toàn trong điều kiện vận hành với dòng điện lớn và môi trường khắc nghiệt.

4.4. Yêu Cầu Khác

Tùy thuộc vào quy mô và đặc điểm cụ thể của hệ thống, giá trị điện trở đất còn có thể được điều chỉnh dựa trên các yếu tố như địa hình, loại đất, và các điều kiện thời tiết. Việc duy trì và kiểm tra định kỳ giá trị điện trở đất theo các tiêu chuẩn đã quy định là điều cần thiết để đảm bảo an toàn và hiệu suất của hệ thống.

5. Quy Trình Đo Điện Trở Đất

Quy trình đo điện trở đất cần được thực hiện cẩn thận để đảm bảo độ chính xác và an toàn cho hệ thống điện. Dưới đây là các bước chi tiết trong quy trình đo điện trở đất:

5.1. Chuẩn Bị Trước Khi Đo

  • Xác định vị trí cần đo và kiểm tra khu vực xung quanh để đảm bảo không có vật cản hoặc nguồn gây nhiễu.
  • Chuẩn bị các dụng cụ đo cần thiết, bao gồm máy đo điện trở đất, cọc đo, dây nối và các thiết bị phụ trợ khác.
  • Đảm bảo máy đo và các dụng cụ đều trong tình trạng hoạt động tốt và đã được hiệu chuẩn theo đúng tiêu chuẩn kỹ thuật.

5.2. Tiến Hành Đo Điện Trở Đất

  1. Đặt cọc đo: Đặt cọc chính tại vị trí cần đo, sau đó cắm hai cọc phụ tại hai vị trí khác nhau theo phương pháp đo đã chọn (ba điểm hoặc bốn điểm).
  2. Kết nối thiết bị: Nối các dây đo từ máy đo điện trở đất đến các cọc đo (E, P, C) tương ứng theo hướng dẫn của thiết bị.
  3. Tiến hành đo: Bật máy đo và thực hiện quá trình đo. Máy sẽ hiển thị giá trị điện trở đất. Để có kết quả chính xác, thực hiện đo nhiều lần và lấy giá trị trung bình.

5.3. Đánh Giá Kết Quả

  • So sánh kết quả đo được với các tiêu chuẩn quy định để xác định xem hệ thống có đạt yêu cầu an toàn hay không.
  • Nếu giá trị điện trở đất cao hơn tiêu chuẩn cho phép, cần xem xét cải thiện hệ thống tiếp địa bằng cách bổ sung thêm cọc tiếp địa hoặc cải thiện chất lượng đất xung quanh cọc.

5.4. Lưu Trữ Kết Quả Đo

Sau khi hoàn thành việc đo, ghi chép lại kết quả đo vào hồ sơ quản lý hệ thống điện. Việc lưu trữ này sẽ giúp theo dõi và bảo trì hệ thống tiếp địa định kỳ, đồng thời đảm bảo rằng mọi hoạt động đều tuân thủ các tiêu chuẩn an toàn điện.

Thực hiện đúng quy trình đo điện trở đất sẽ giúp đảm bảo rằng hệ thống tiếp địa của bạn luôn ở trạng thái tốt nhất, giảm thiểu rủi ro cho con người và thiết bị.

6. Những Lưu Ý Khi Đo Điện Trở Đất

Khi thực hiện đo điện trở đất, cần chú ý một số yếu tố quan trọng có thể ảnh hưởng đến độ chính xác của kết quả. Những lưu ý dưới đây sẽ giúp bạn đạt được kết quả đo chính xác và an toàn hơn:

6.1. Ảnh Hưởng Của Thời Tiết

Thời tiết là một yếu tố quan trọng khi đo điện trở đất. Các điều kiện như độ ẩm, mưa, hay nhiệt độ cao có thể làm thay đổi độ dẫn điện của đất và ảnh hưởng đến kết quả đo. Để đảm bảo tính chính xác, bạn nên:

  • Thực hiện đo trong điều kiện thời tiết ổn định, tránh đo trong hoặc ngay sau khi mưa.
  • Kiểm tra độ ẩm của đất trước khi đo để có các biện pháp điều chỉnh thích hợp.
  • Tránh đo vào những ngày có nhiệt độ quá cao hoặc quá thấp.

6.2. Ảnh Hưởng Của Địa Hình

Địa hình cũng có thể ảnh hưởng đến quá trình đo điện trở đất. Các loại đất khác nhau sẽ có khả năng dẫn điện khác nhau. Một số lưu ý bao gồm:

  • Khi đo trên đất khô cằn, điện trở đất có xu hướng cao hơn. Cần điều chỉnh cách đặt cọc để giảm thiểu sai số.
  • Đo trên đất ẩm hoặc đất có chứa nhiều khoáng chất có thể cho kết quả thấp hơn so với thực tế.
  • Địa hình gồ ghề có thể gây khó khăn cho việc cắm cọc đúng cách, vì vậy cần lựa chọn vị trí bằng phẳng nếu có thể.

Những yếu tố này cần được xem xét cẩn thận để đảm bảo tính chính xác của phép đo điện trở đất và độ tin cậy của hệ thống điện hoặc chống sét.

6. Những Lưu Ý Khi Đo Điện Trở Đất

7. Các Công Cụ Và Thiết Bị Đo Điện Trở Đất

Để đảm bảo tính chính xác và an toàn cho hệ thống nối đất, các công cụ và thiết bị đo điện trở đất là rất quan trọng. Dưới đây là một số thiết bị và công cụ phổ biến được sử dụng để đo điện trở đất:

7.1 Máy đo điện trở đất

  • Máy đo điện trở đất 3 cực: Đây là loại máy sử dụng phương pháp đo điện áp rơi với 3 cực. Phương pháp này đo điện trở đất thông qua việc cung cấp dòng điện vào hệ thống và đo điện áp giữa cọc tiếp địa và các điện cực dòng, đảm bảo khoảng cách giữa các cực ít nhất là 40m để đạt độ chính xác cao.
  • Máy đo điện trở đất 4 cực: Phương pháp này hiệu quả trong các hệ thống nối đất phức hợp, yêu cầu cô lập các hệ thống nối đất riêng lẻ bằng kìm đo. Các điện cực dòng và áp đặt tương tự như phương pháp 3 cực nhưng được bổ sung thêm hai cực để tăng độ chính xác trong hệ thống lớn.
  • Máy đo điện trở đất kẹp: Đây là thiết bị hiện đại cho phép đo điện trở đất mà không cần cắm cọc tiếp địa. Thao tác đơn giản bằng cách kẹp lên dây tiếp đất và đọc giá trị điện trở trên màn hình.
  • Ampe kìm: Ampe kìm là công cụ cần thiết khi đo dòng điện trong các hệ thống nối đất phức tạp. Sử dụng kết hợp với các máy đo điện để xác định điện trở đất chính xác hơn.

7.2 Quy trình đo điện trở đất

  1. Đặt các điện cực đo: Cần đảm bảo khoảng cách giữa các điện cực dòng và cọc nối đất tối thiểu 10 lần chiều dài cọc nối đất.
  2. Kết nối các thiết bị đo: Sử dụng đồng hồ đo điện, ampe kìm và các điện cực dòng để thiết lập hệ thống đo.
  3. Thực hiện phép đo: Đọc kết quả trên máy đo điện trở đất, đảm bảo điện trở đất không vượt quá các tiêu chuẩn quy định (thường ≤ 4Ω đối với hệ thống chống sét).

7.3 Lưu ý khi sử dụng thiết bị đo điện trở đất

  • Kiểm tra và bảo dưỡng định kỳ thiết bị đo để đảm bảo độ chính xác.
  • Chọn thiết bị đo phù hợp với yêu cầu kỹ thuật và quy mô của hệ thống nối đất.
  • Đảm bảo các phép đo được thực hiện trong điều kiện thời tiết và môi trường ổn định để tránh sai số.

Sử dụng các thiết bị đo điện trở đất đúng cách sẽ giúp phát hiện sớm những bất thường và đảm bảo an toàn cho hệ thống nối đất, từ đó bảo vệ người sử dụng và các thiết bị điện khỏi nguy cơ điện giật và hỏng hóc.

8. Kết Luận

Điện trở đất đóng vai trò quan trọng trong việc bảo đảm an toàn cho hệ thống điện và thiết bị. Việc đo và kiểm tra điện trở đất theo tiêu chuẩn là bước không thể thiếu nhằm giảm thiểu rủi ro hư hỏng và ngăn ngừa sự cố. Hệ thống điện được đảm bảo thông qua các tiêu chuẩn như TCVN 4756:1989, giúp duy trì sự ổn định và an toàn trong vận hành.

Để đạt hiệu quả tối ưu, quá trình đo điện trở đất cần thực hiện đúng phương pháp và sử dụng các thiết bị đo chính xác như phương pháp đo ba cực, phương pháp đo bốn cực hoặc phương pháp đo bằng kìm. Mỗi phương pháp đều có ưu điểm riêng, và nên chọn phương pháp phù hợp với tình trạng hệ thống và yêu cầu thực tế.

Với các thiết bị điện áp lớn, cần lưu ý rằng điện trở đất phải tuân theo tiêu chuẩn nghiêm ngặt. Ví dụ, điện trở đất không nên vượt quá \(4 \Omega\) đối với hệ thống chống sét, hoặc phải đảm bảo \(Rnđ \leq 0,5 \Omega\) cho lưới điện trên 110kV và dòng điện lớn hơn \(500 A\). Đối với lưới trung thế có công suất dưới \(1000 kVA\), điện trở đất không được vượt quá \(Rnđ = 4 \Omega\).

Cuối cùng, việc kiểm soát và duy trì điện trở đất ở mức tiêu chuẩn sẽ không chỉ giúp bảo vệ thiết bị điện mà còn đảm bảo an toàn cho con người và hệ thống. Đây là một yếu tố cơ bản nhưng cực kỳ quan trọng trong bất kỳ dự án điện nào.
