Điện trở 330R là gì? Tìm hiểu chi tiết về ứng dụng và cách sử dụng

Chủ đề điện trở 330r là gì: Điện trở 330R là một linh kiện quan trọng trong các mạch điện tử, giúp điều chỉnh dòng điện và bảo vệ các linh kiện khác. Bài viết này sẽ cung cấp thông tin chi tiết về cấu tạo, công dụng và cách sử dụng điện trở 330R, giúp bạn hiểu rõ hơn về linh kiện phổ biến này trong thiết kế mạch.

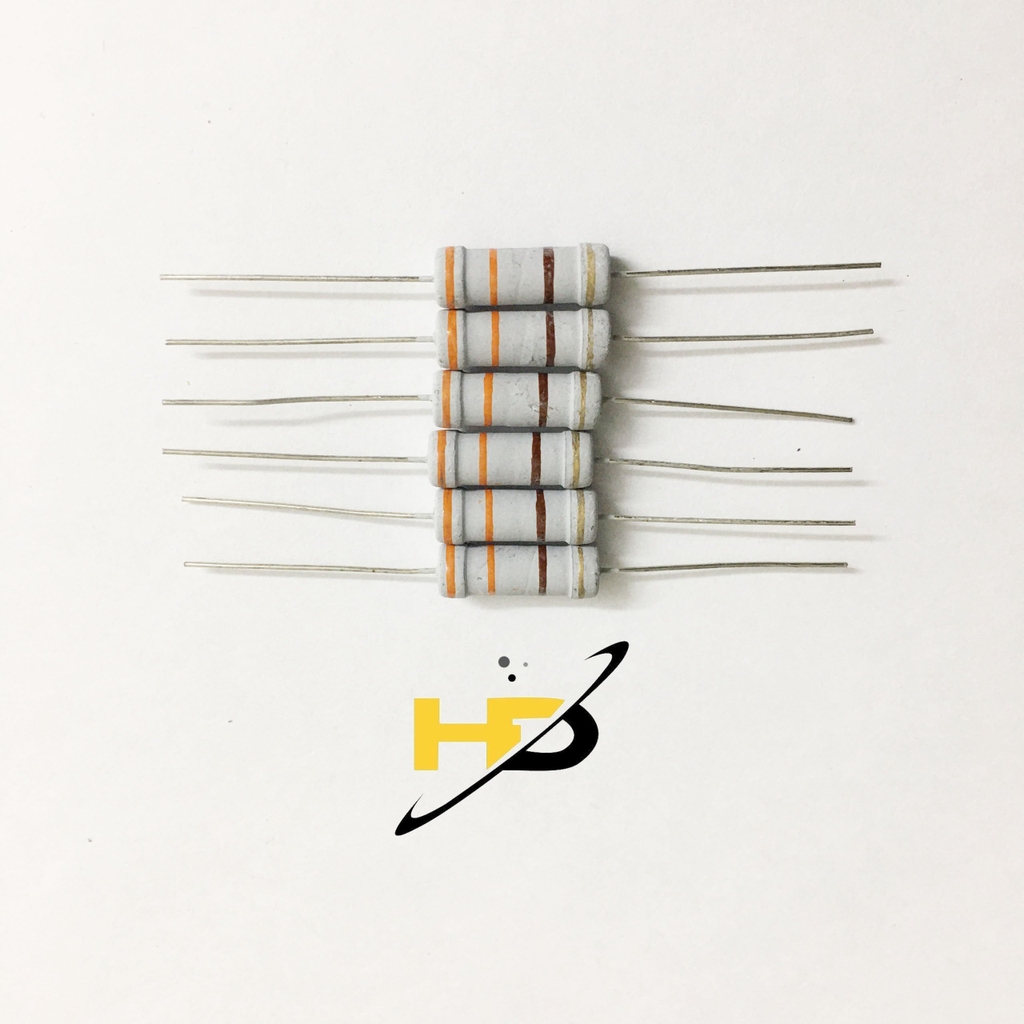

Điện trở 330R là gì?

Điện trở 330R là một linh kiện điện tử thuộc nhóm điện trở. Điện trở có ký hiệu là \( R \) và giá trị của điện trở được đo bằng đơn vị Ohm (\(\Omega\)). Điện trở 330R có giá trị là 330 Ohm, thường được sử dụng trong các mạch điện để giới hạn dòng điện và điều chỉnh điện áp. Ký hiệu "R" trong "330R" đại diện cho đơn vị Ohm.

Công dụng của điện trở 330R

  • Điều chỉnh và ổn định dòng điện trong mạch.
  • Bảo vệ các linh kiện khác trong mạch khỏi sự cố quá dòng.
  • Giảm thiểu tiếng ồn và dao động không mong muốn trong mạch điện tử.
  • Tham gia vào các bộ chia điện áp để tạo ra mức điện áp cụ thể từ nguồn cấp cao hơn.

Cấu tạo của điện trở

Điện trở 330R được cấu tạo từ các chất liệu như carbon, màng kim loại hoặc dây cuốn kim loại. Tùy thuộc vào loại điện trở, cấu tạo sẽ khác nhau:

  • Điện trở màng carbon: Là loại phổ biến nhất, cấu tạo từ màng carbon phủ lên lõi sứ.
  • Điện trở màng kim loại: Cấu tạo từ màng kim loại mỏng phủ lên lõi sứ, cho độ chính xác cao hơn.
  • Điện trở dây cuốn: Được làm từ dây kim loại cuốn quanh lõi sứ, thường có công suất cao và bền vững.

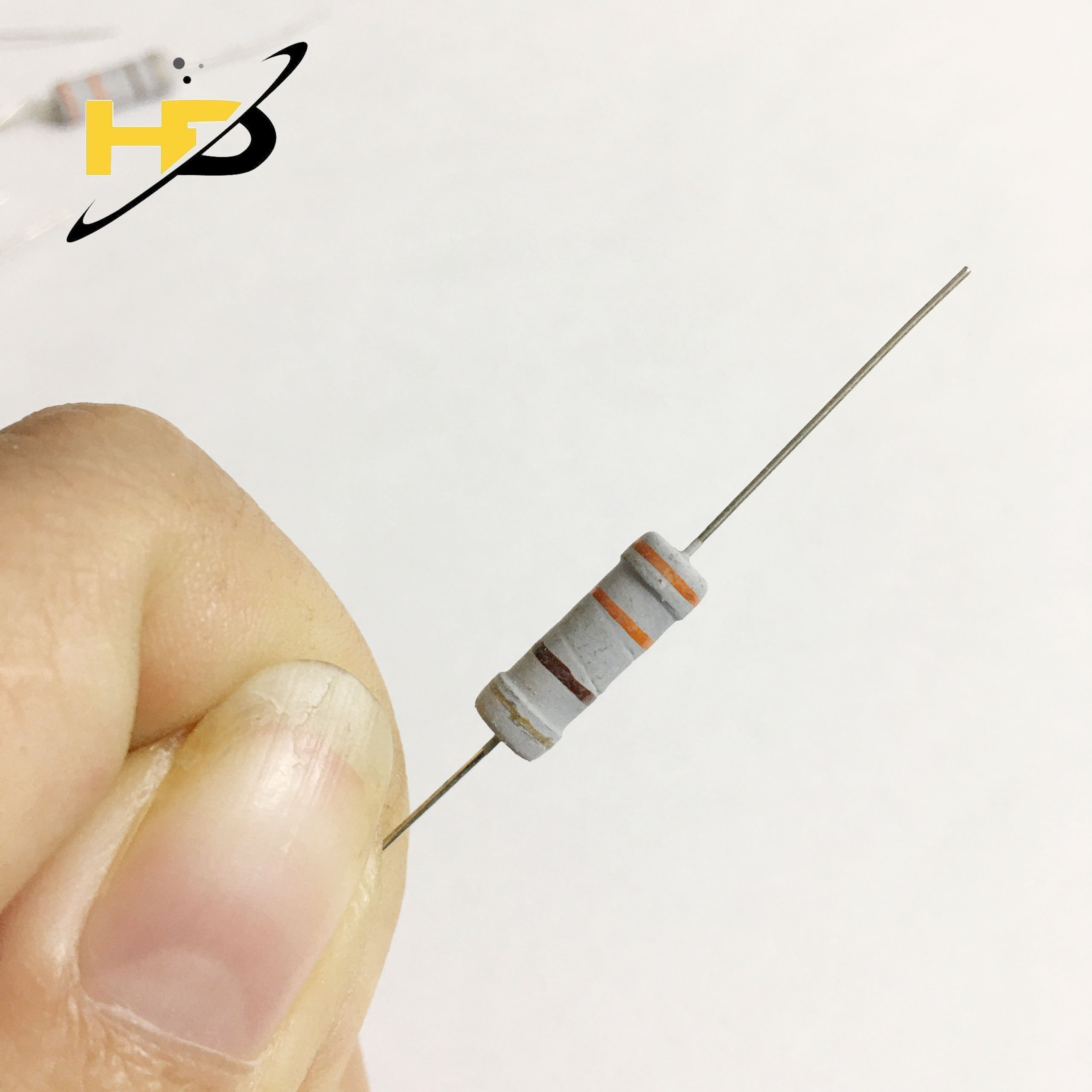

Cách đọc giá trị điện trở 330R

Điện trở thường có ký hiệu bằng các vòng màu hoặc ghi trực tiếp giá trị trên thân điện trở. Đối với điện trở có vòng màu, cách đọc như sau:

Vị trí vòng màu Giá trị
Vòng 1 Số hàng chục (màu cam = 3)
Vòng 2 Số hàng đơn vị (màu cam = 3)
Vòng 3 Bội số của 10 (màu nâu = 10^1 = 10)
Vòng 4 Sai số (màu vàng = 5%)

Vậy giá trị của điện trở là \[ 33 \times 10^1 = 330 \, \Omega \]

Công thức tính điện trở

Theo định luật Ohm, điện trở \( R \) có mối quan hệ với điện áp \( U \) và dòng điện \( I \) qua công thức:

Trong đó:

  • \( R \): Điện trở (đơn vị Ohm, \(\Omega\))
  • \( U \): Điện áp (đơn vị Volt, V)
  • \( I \): Dòng điện (đơn vị Ampe, A)

Ứng dụng của điện trở 330R

Điện trở 330R được sử dụng phổ biến trong các mạch điện tử, đặc biệt là:

  • Mạch LED: Điện trở 330R thường được sử dụng để hạn chế dòng điện đi qua đèn LED nhằm bảo vệ đèn không bị cháy.
  • Mạch vi xử lý: Được dùng để tạo các mức điện áp logic ổn định.
  • Mạch lọc nhiễu: Giúp giảm thiểu các dao động tần số cao không mong muốn trong mạch điện tử.
Điện trở 330R là gì?

1. Khái niệm cơ bản về điện trở 330R

Điện trở 330R là một linh kiện điện tử thuộc nhóm điện trở, có giá trị điện trở là 330 Ohm (\(\Omega\)). Điện trở có chức năng làm hạn chế dòng điện chạy qua mạch và bảo vệ các linh kiện khác khỏi dòng điện quá tải. Điện trở này được ký hiệu là R, và ký hiệu "330R" có nghĩa là điện trở này có giá trị 330 Ohm.

Điện trở là một phần tử thụ động trong mạch điện, hoạt động theo định luật Ohm:

Trong đó:

  • \(R\): Điện trở (đơn vị Ohm, \(\Omega\))
  • \(U\): Điện áp (đơn vị Volt, V)
  • \(I\): Dòng điện (đơn vị Ampe, A)

Điện trở 330R thường được sử dụng để điều chỉnh mức dòng điện qua các linh kiện như LED, vi xử lý, và các thiết bị nhạy cảm với dòng điện. Đây là một giá trị điện trở phổ biến trong các ứng dụng điện tử thông dụng.

Một số đặc điểm chính của điện trở 330R:

  • Giới hạn dòng điện trong mạch, đảm bảo hoạt động an toàn của linh kiện.
  • Giảm thiểu sự biến động dòng điện, giúp ổn định hệ thống điện.
  • Bảo vệ các linh kiện khác khỏi dòng điện cao, kéo dài tuổi thọ cho mạch điện tử.

Điện trở 330R được sử dụng rộng rãi trong nhiều loại mạch điện khác nhau, từ các mạch đơn giản đến các hệ thống phức tạp, góp phần đảm bảo sự ổn định và bảo vệ cho toàn bộ hệ thống điện tử.

2. Cấu tạo và phân loại điện trở

Điện trở là một linh kiện điện tử cơ bản, và điện trở 330R cũng không ngoại lệ. Để hiểu rõ hơn về điện trở 330R, chúng ta cần tìm hiểu về cấu tạo và các loại điện trở phổ biến hiện nay.

2.1 Cấu tạo của điện trở 330R

Điện trở 330R có cấu tạo tương tự như các loại điện trở thông dụng khác. Dưới đây là các thành phần chính trong cấu tạo của một điện trở:

  • Lõi điện trở: Lõi của điện trở thường được làm từ vật liệu có khả năng cản trở dòng điện, như cacbon, niken hoặc các hợp chất kim loại khác. Lõi này chịu trách nhiệm chính trong việc xác định giá trị điện trở.
  • Lớp phủ ngoài: Bên ngoài lõi điện trở thường được bao bọc bởi một lớp gốm hoặc vật liệu cách điện khác, giúp bảo vệ lõi và cách ly với các yếu tố bên ngoài.
  • Dây dẫn: Điện trở có hai đầu dây dẫn để kết nối với mạch điện, thường làm bằng kim loại như đồng hoặc hợp kim có độ dẫn điện tốt.

Một số loại điện trở đặc biệt như điện trở dây quấn có cấu tạo từ dây hợp kim quấn quanh lõi sứ cách điện, cung cấp độ chính xác và công suất cao hơn.

2.2 Các loại điện trở thông dụng

Điện trở được phân loại dựa trên nhiều tiêu chí khác nhau như vật liệu chế tạo, công suất, và ứng dụng cụ thể. Dưới đây là một số loại điện trở phổ biến:

  • Điện trở cacbon: Loại này sử dụng bột cacbon hoặc than chì làm vật liệu chính cho lõi điện trở. Chúng có giá thành thấp, phù hợp với các ứng dụng tần số cao.
  • Điện trở màng: Được làm từ một lớp màng kim loại mỏng phủ trên lõi gốm. Loại này có độ ổn định cao, thích hợp cho các mạch yêu cầu độ chính xác.
  • Điện trở dây quấn: Sử dụng dây hợp kim quấn quanh lõi sứ, loại điện trở này có khả năng chịu tải cao và thường được dùng trong các ứng dụng công suất lớn.

2.3 Điện trở màng mỏng và điện trở màng dày

Điện trở màng mỏng và điện trở màng dày đều là các loại điện trở sử dụng công nghệ phủ màng kim loại lên bề mặt lõi:

  • Điện trở màng mỏng: Được tạo ra bằng cách phủ một lớp kim loại cực kỳ mỏng lên lõi. Loại này có độ chính xác cao, thường dùng trong các thiết bị đo lường chính xác.
  • Điện trở màng dày: Màng kim loại được phủ dày hơn, giúp tăng độ bền và khả năng chịu tải, nhưng độ chính xác thường kém hơn so với điện trở màng mỏng.

2.4 Điện trở dây quấn

Điện trở dây quấn là loại điện trở được chế tạo bằng cách quấn dây kim loại (thường là hợp kim niken-crôm) quanh một lõi sứ. Các đặc điểm chính của điện trở dây quấn bao gồm:

  • Công suất cao: Điện trở dây quấn có thể chịu được công suất rất lớn, từ vài watt đến vài trăm watt.
  • Độ bền cao: Với cấu trúc dây quấn chặt chẽ, loại điện trở này có tuổi thọ lâu dài và khả năng chịu đựng tốt trong môi trường khắc nghiệt.
  • Ứng dụng: Thường được sử dụng trong các mạch điện cần kiểm soát nhiệt độ hoặc bảo vệ mạch trước dòng điện cao.

3. Nguyên lý hoạt động của điện trở

Điện trở hoạt động dựa trên nguyên lý cản trở dòng điện trong mạch. Khi dòng điện chạy qua điện trở, năng lượng điện được chuyển hóa thành nhiệt năng, gây ra sự sụt áp trên điện trở theo định luật Ohm. Định luật này được biểu diễn qua công thức:

\[
V = I \times R
\]

Trong đó:

  • V: Điện áp (Volt)
  • I: Dòng điện (Ampere)
  • R: Điện trở (Ohm)

Với điện trở 330R, giá trị điện trở là 330 Ohm, có nghĩa là nó sẽ giảm dòng điện đi qua mạch, giúp bảo vệ các linh kiện điện tử khỏi quá tải.

3.1 Công thức tính điện trở

Công thức chính để tính điện trở trong mạch là định luật Ohm như trên. Bên cạnh đó, khi mắc các điện trở lại với nhau, ta có thể tính toán tổng trở tương đương của mạch dựa vào cách mắc:

  • Nối tiếp: \[R_{total} = R_1 + R_2 + R_3 + ... + R_n\]
  • Nối song song: \[\frac{1}{R_{total}} = \frac{1}{R_1} + \frac{1}{R_2} + \frac{1}{R_3} + ... + \frac{1}{R_n}\]

3.2 Cách điện trở giới hạn dòng điện

Điện trở giới hạn dòng điện bằng cách tạo ra sự sụt áp trên nó, điều này giúp kiểm soát mức độ dòng điện qua mạch, ngăn chặn các hiện tượng quá tải hoặc hư hỏng thiết bị điện tử. Với điện trở 330R, khi mắc nối tiếp với một thiết bị như LED, nó sẽ giới hạn dòng điện để tránh làm hỏng LED.

3.3 Ứng dụng trong mạch điện

Điện trở 330R được sử dụng rộng rãi trong các mạch điện tử, đặc biệt là trong mạch LED để điều chỉnh dòng điện. Ngoài ra, điện trở cũng được sử dụng trong các mạch lọc tín hiệu, mạch phân áp và nhiều ứng dụng khác để ổn định và kiểm soát hoạt động của mạch điện.

3. Nguyên lý hoạt động của điện trở

4. Công dụng của điện trở 330R

Điện trở 330R là một trong những loại điện trở thông dụng nhất trong các mạch điện tử. Dưới đây là một số công dụng chính của điện trở này:

4.1 Ổn định dòng điện trong mạch

Điện trở 330R giúp duy trì dòng điện ổn định trong mạch bằng cách giới hạn dòng điện đi qua các linh kiện khác. Nhờ vậy, các linh kiện trong mạch không bị hư hỏng do dòng điện quá cao. Điều này đặc biệt quan trọng khi sử dụng trong các mạch điện tử nhạy cảm như mạch vi xử lý hoặc mạch điều khiển.

4.2 Bảo vệ linh kiện khác trong mạch

Điện trở 330R có khả năng bảo vệ các linh kiện điện tử khác trong mạch bằng cách hạn chế dòng điện. Khi có sự cố, dòng điện tăng đột ngột, điện trở sẽ giúp giảm thiểu tác động của dòng điện này, ngăn ngừa sự hư hỏng của các linh kiện nhạy cảm như transistor, diode hoặc IC.

4.3 Giảm nhiễu và chống dao động trong mạch điện tử

Điện trở 330R cũng đóng vai trò quan trọng trong việc giảm nhiễu và chống dao động trong mạch điện tử. Khi kết hợp với các linh kiện khác như tụ điện, điện trở 330R giúp lọc bớt các tín hiệu nhiễu, ổn định tín hiệu đầu ra, và ngăn chặn các hiện tượng dao động không mong muốn trong mạch.

5. Cách đọc giá trị điện trở

Để đọc giá trị điện trở, chúng ta thường sử dụng mã màu trên thân điện trở. Giá trị này được biểu thị thông qua các vòng màu, mỗi vòng có ý nghĩa cụ thể theo quy ước quốc tế. Dưới đây là hướng dẫn chi tiết về cách đọc giá trị điện trở:

5.1 Bảng mã màu của điện trở

Điện trở thường có từ 4 đến 5 vòng màu, trong đó:

  • Vòng màu thứ nhất: Đại diện cho chữ số đầu tiên của giá trị điện trở.
  • Vòng màu thứ hai: Đại diện cho chữ số thứ hai của giá trị điện trở.
  • Vòng màu thứ ba: Đại diện cho hệ số nhân của giá trị điện trở (bội số của 10).
  • Vòng màu thứ tư (nếu có): Đại diện cho giá trị sai số của điện trở (thường là ±%).
  • Vòng màu thứ năm (nếu có): Với điện trở 5 vòng màu, vòng này thể hiện giá trị chính xác hơn bằng cách thêm một chữ số nữa vào giá trị ban đầu.

5.2 Ví dụ về cách đọc giá trị điện trở 330R

Giả sử bạn có một điện trở với các vòng màu như sau: Da cam - Da cam - Đen - Vàng:

  1. Vòng màu đầu tiên (Da cam) tương ứng với số 3.
  2. Vòng màu thứ hai (Da cam) cũng tương ứng với số 3.
  3. Vòng màu thứ ba (Đen) có hệ số nhân là 1 (100).
  4. Vòng màu cuối (Vàng) thể hiện sai số ±5%.

Vậy giá trị của điện trở này là \(33 \times 10^0 = 33 \, \Omega\) với sai số ±5%.

5.3 Phân biệt điện trở 4 vòng và 5 vòng màu

Điện trở 4 vòng màu và 5 vòng màu khác nhau về độ chính xác:

  • Điện trở 4 vòng màu: Thường có sai số lớn hơn, phổ biến ở mức ±5% hoặc ±10%.
  • Điện trở 5 vòng màu: Chính xác hơn với sai số thấp hơn, thường là ±1% hoặc ±2%.

Để đọc giá trị điện trở 5 vòng màu, bạn áp dụng tương tự như cách đọc 4 vòng, nhưng thêm một chữ số cho giá trị ban đầu, giúp xác định điện trở với độ chính xác cao hơn.

6. Ứng dụng của điện trở 330R trong thực tế

Điện trở 330R được sử dụng rộng rãi trong nhiều ứng dụng điện tử, nhờ vào khả năng hạn chế dòng điện và bảo vệ các linh kiện khác trong mạch. Dưới đây là một số ứng dụng phổ biến:

6.1 Sử dụng trong mạch LED

Điện trở 330R thường được sử dụng để giới hạn dòng điện chạy qua LED, giúp bảo vệ LED khỏi bị cháy hỏng do quá tải. Khi kết nối với nguồn điện, điện trở sẽ đảm bảo rằng dòng điện chạy qua LED không vượt quá giá trị cho phép, giữ cho LED hoạt động ổn định và bền bỉ.

6.2 Ứng dụng trong các mạch vi xử lý

Trong các mạch vi xử lý, điện trở 330R có thể được sử dụng để kéo xuống hoặc kéo lên các chân đầu vào, giúp ổn định tín hiệu và tránh nhiễu. Điều này đặc biệt quan trọng trong các ứng dụng yêu cầu sự chính xác cao, nơi mà việc nhiễu loạn tín hiệu có thể dẫn đến lỗi hoặc hoạt động không mong muốn.

6.3 Điện trở trong mạch lọc nhiễu

Điện trở 330R kết hợp với tụ điện để tạo thành mạch lọc RC, giúp loại bỏ nhiễu cao tần trong các mạch tín hiệu. Ứng dụng này thường được sử dụng trong các mạch âm thanh hoặc truyền thông, nơi mà việc loại bỏ nhiễu là cần thiết để đảm bảo chất lượng tín hiệu.

6.4 Điều chỉnh độ sáng của đèn

Bằng cách thay đổi điện trở trong mạch đèn, bạn có thể điều chỉnh độ sáng của đèn LED hoặc các loại đèn khác. Điện trở 330R là một lựa chọn phổ biến để giữ độ sáng ở mức mong muốn mà không làm hỏng thiết bị.

6.5 Bảo vệ các linh kiện khác trong mạch

Điện trở 330R có thể được sử dụng để giới hạn dòng điện chạy qua các linh kiện nhạy cảm khác như transistor hay IC, bảo vệ chúng khỏi các tình trạng quá tải và kéo dài tuổi thọ của thiết bị.

6. Ứng dụng của điện trở 330R trong thực tế

7. Những lưu ý khi sử dụng điện trở 330R

Điện trở 330R là một linh kiện quan trọng trong các mạch điện tử, tuy nhiên, để đảm bảo an toàn và hiệu quả, bạn cần chú ý đến một số điểm sau khi sử dụng:

7.1 Lựa chọn công suất phù hợp

Điện trở 330R có thể được sản xuất với nhiều mức công suất khác nhau như 1/4W, 1/2W, hay 1W. Việc chọn công suất phù hợp với ứng dụng là rất quan trọng để tránh tình trạng quá nhiệt hoặc hư hỏng điện trở. Nếu sử dụng điện trở trong mạch có dòng điện cao, bạn nên chọn loại điện trở có công suất cao hơn để đảm bảo độ bền và hoạt động ổn định của mạch.

7.2 Cách mắc nối tiếp và song song điện trở

  • Nối tiếp: Khi các điện trở được mắc nối tiếp, tổng giá trị điện trở sẽ bằng tổng các điện trở thành phần. Điều này phù hợp khi bạn cần tăng giá trị điện trở tổng trong mạch.
  • Nối song song: Khi các điện trở được mắc song song, tổng giá trị điện trở sẽ giảm, và công suất của chúng sẽ được chia đều. Cách mắc này thường được sử dụng để giảm tổng trở kháng hoặc để phân chia dòng điện trong mạch.

7.3 Bảo quản và kiểm tra điện trở

Điện trở cần được bảo quản ở nơi khô ráo, tránh tiếp xúc với môi trường ẩm ướt để tránh bị oxi hóa hoặc hỏng hóc. Trước khi sử dụng, hãy kiểm tra điện trở bằng cách sử dụng đồng hồ vạn năng để đảm bảo giá trị điện trở vẫn đúng với thông số kỹ thuật. Điều này đặc biệt quan trọng khi bạn làm việc với các mạch điện đòi hỏi độ chính xác cao.

Những lưu ý này sẽ giúp bạn sử dụng điện trở 330R một cách hiệu quả và an toàn trong các dự án điện tử của mình.
