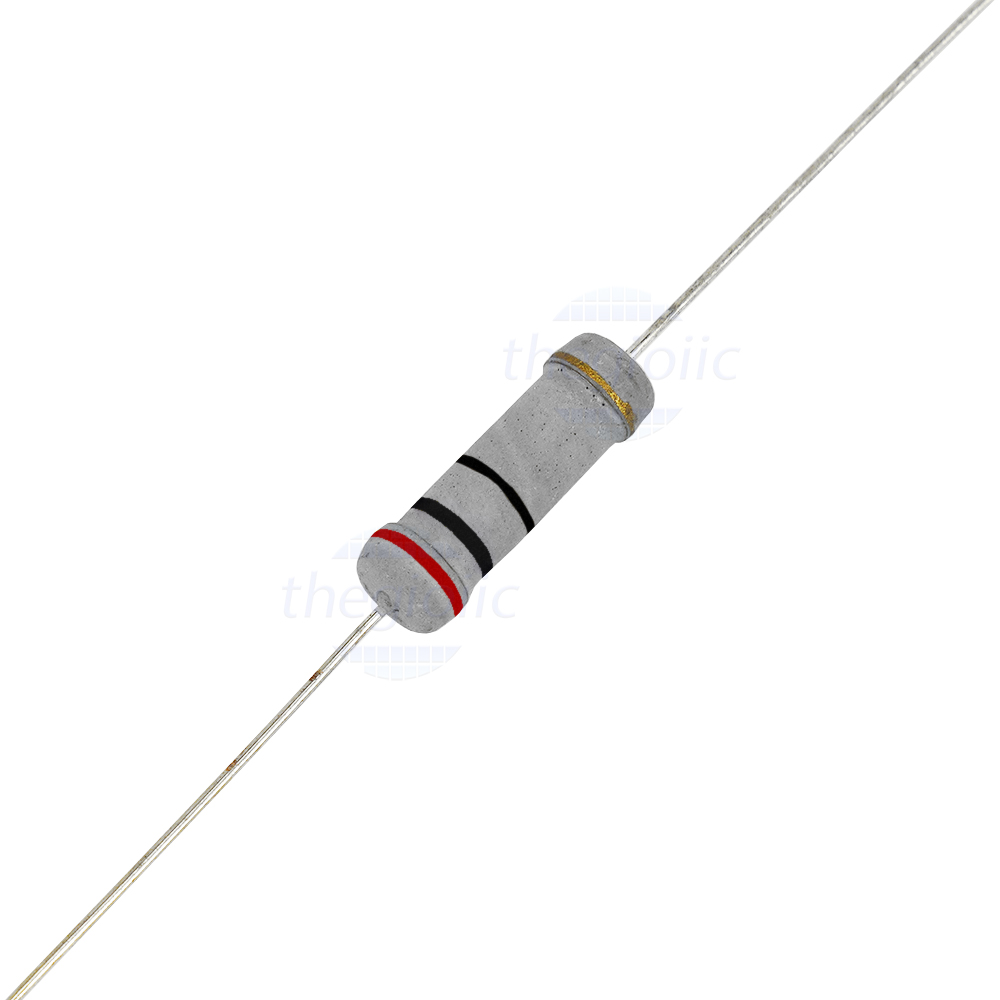

Điện Trở 20 Ôm: Tìm Hiểu Chi Tiết và Ứng Dụng Thực Tế

Điện trở 20 ôm là một trong những linh kiện điện tử cơ bản, được sử dụng rộng rãi trong nhiều ứng dụng điện tử và mạch điện. Dưới đây là những thông tin chi tiết về điện trở 20 ôm mà bạn có thể tham khảo:

1. Cấu Tạo Và Nguyên Lý Hoạt Động

Điện trở là linh kiện thụ động, hoạt động dựa trên nguyên lý Ohm. Điện trở 20 ôm được cấu tạo từ các vật liệu có điện trở suất cao, giúp kiểm soát dòng điện chạy qua mạch.

2. Ứng Dụng Của Điện Trở 20 Ôm

• Điều chỉnh dòng điện trong các mạch điện tử.
• Giới hạn dòng điện để bảo vệ các linh kiện khác.
• Tham gia vào các mạch phân chia điện áp.
• Sử dụng trong các bài tập và thí nghiệm vật lý để tính toán và kiểm tra cường độ dòng điện, hiệu điện thế.

3. Tính Toán Liên Quan Đến Điện Trở 20 Ôm

Để tính cường độ dòng điện qua điện trở 20 ôm khi biết hiệu điện thế, ta sử dụng công thức:

$$I = \frac{U}{R}$$

Với $$R = 20 \ \Omega$$ và $$U$$ là hiệu điện thế, cường độ dòng điện có thể tính bằng công thức trên.

4. Ví Dụ Thực Tiễn

Ví dụ: Nếu ta có hiệu điện thế là 12V, cường độ dòng điện qua điện trở 20 ôm sẽ là:

$$I = \frac{12V}{20 \ \Omega} = 0.6A$$

Điều này có nghĩa là dòng điện sẽ chạy qua điện trở với cường độ 0.6 ampe, một giá trị an toàn trong nhiều ứng dụng điện tử thông thường.

5. Lợi Ích Khi Sử Dụng Điện Trở 20 Ôm

• Độ ổn định cao, đảm bảo mạch điện hoạt động hiệu quả.
• Dễ dàng sử dụng và thay thế trong các mạch điện tử.
• Giá thành rẻ, dễ dàng tìm mua trên thị trường.

6. Một Số Lưu Ý Khi Sử Dụng Điện Trở 20 Ôm

• Chọn điện trở phù hợp với công suất yêu cầu để tránh quá nhiệt.
• Kiểm tra kỹ thông số trước khi lắp vào mạch để đảm bảo hoạt động ổn định.
• Tránh lắp đặt ở những vị trí dễ bị ẩm ướt để kéo dài tuổi thọ của điện trở.

7. Kết Luận

Điện trở 20 ôm là một linh kiện quan trọng trong các mạch điện tử, mang lại nhiều lợi ích và được sử dụng phổ biến trong nhiều ứng dụng. Việc nắm vững thông tin về điện trở này sẽ giúp bạn tối ưu hóa các thiết kế mạch và đảm bảo tính an toàn khi vận hành.

Điện trở 20 ôm là một linh kiện điện tử được sử dụng phổ biến trong các mạch điện, với chức năng chính là hạn chế dòng điện và phân chia điện áp trong mạch. Điện trở này có giá trị cố định 20 ôm, được đo bằng đơn vị $\Omega$ (ôm), và được thiết kế để hoạt động ổn định trong nhiều điều kiện khác nhau.

Một điện trở 20 ôm thường có cấu tạo từ các vật liệu dẫn điện như carbon, kim loại hoặc hợp kim, và có thể được bao bọc bởi một lớp vỏ cách điện để đảm bảo an toàn trong quá trình sử dụng. Giá trị điện trở được quy định bởi công thức $R = \frac{U}{I}$, trong đó $R$ là điện trở, $U$ là hiệu điện thế, và $I$ là cường độ dòng điện.

Trong thực tế, điện trở 20 ôm thường được sử dụng trong các ứng dụng như:

• Điều chỉnh cường độ dòng điện trong mạch điện tử.
• Bảo vệ các linh kiện khác khỏi sự quá tải dòng điện.
• Phân chia điện áp để đảm bảo sự hoạt động ổn định của các thiết bị điện.

Với các ưu điểm như kích thước nhỏ gọn, giá thành thấp và độ bền cao, điện trở 20 ôm là sự lựa chọn lý tưởng cho nhiều ứng dụng điện tử trong cả công nghiệp và dân dụng.

Điện trở 20 ôm là một trong những loại điện trở phổ biến được sử dụng trong nhiều ứng dụng điện tử. Dưới đây là các loại điện trở 20 ôm phổ biến mà bạn có thể gặp:

• Điện trở than: Loại điện trở này được làm từ hỗn hợp than và một chất kết dính, có kích thước nhỏ gọn và giá thành rẻ. Điện trở than 20 ôm thường được sử dụng trong các mạch điện đơn giản, nơi yêu cầu độ chính xác không quá cao.
• Điện trở màng kim loại: Đây là loại điện trở được sản xuất bằng cách lắng đọng một lớp màng kim loại mỏng lên bề mặt chất nền. Điện trở màng kim loại 20 ôm có độ chính xác cao hơn so với điện trở than và thường được sử dụng trong các mạch điện yêu cầu độ ổn định và độ tin cậy cao.
• Điện trở dây quấn: Loại điện trở này được tạo ra bằng cách quấn một dây dẫn kim loại quanh lõi cách điện. Điện trở dây quấn 20 ôm có khả năng chịu đựng dòng điện cao và thường được sử dụng trong các ứng dụng công suất lớn, như trong mạch điện công nghiệp.
• Điện trở chip (SMD): Điện trở chip 20 ôm là loại điện trở bề mặt nhỏ gọn, được sử dụng trong các thiết bị điện tử hiện đại như điện thoại di động, máy tính, và các thiết bị số. Loại điện trở này có ưu điểm là kích thước nhỏ và dễ dàng tích hợp vào các bảng mạch in.

Mỗi loại điện trở 20 ôm có những ưu điểm và ứng dụng riêng, phụ thuộc vào yêu cầu cụ thể của mạch điện mà nó được sử dụng.

Điện trở 20 ôm có nhiều ứng dụng quan trọng trong các mạch điện tử và điện công nghiệp. Với giá trị điện trở vừa phải, nó phù hợp để sử dụng trong nhiều loại mạch khác nhau, từ các mạch điều khiển đơn giản đến các hệ thống điện phức tạp.

• Giảm điện áp: Trong các mạch điện tử, điện trở 20 ôm được sử dụng để giảm điện áp xuống mức cần thiết cho các linh kiện khác trong mạch, giúp bảo vệ các linh kiện khỏi hư hỏng do quá tải.
• Chia dòng điện: Điện trở 20 ôm có thể được sử dụng để chia dòng điện giữa các phần của mạch điện, đảm bảo rằng mỗi phần của mạch nhận được lượng dòng điện thích hợp.
• Lọc nhiễu: Trong các mạch tín hiệu, điện trở 20 ôm kết hợp với các tụ điện có thể tạo thành mạch lọc nhiễu, giúp cải thiện độ ổn định và chất lượng của tín hiệu điện.
• Cân bằng mạch: Trong các mạch điện phức tạp, điện trở 20 ôm có thể được sử dụng để cân bằng các đoạn mạch, đảm bảo rằng các linh kiện hoạt động đồng bộ và ổn định.
• Thí nghiệm và học tập: Điện trở 20 ôm thường được sử dụng trong các mạch thí nghiệm tại các phòng lab học tập để giúp sinh viên và kỹ thuật viên hiểu rõ hơn về các nguyên lý điện cơ bản.

Với đa dạng ứng dụng như vậy, điện trở 20 ôm là một linh kiện không thể thiếu trong nhiều loại mạch điện, góp phần đảm bảo sự ổn định và hiệu quả của hệ thống.

Để đo và kiểm tra điện trở 20 ôm, bạn cần sử dụng một thiết bị đo điện trở, thường là đồng hồ vạn năng (multimeter). Dưới đây là hướng dẫn chi tiết các bước đo điện trở 20 ôm:

1. Chuẩn bị dụng cụ:
   • Đồng hồ vạn năng
   • Dây đo và các phụ kiện liên quan
2. Cài đặt đồng hồ vạn năng: Chuyển đồng hồ vạn năng sang chế độ đo điện trở (ký hiệu bằng biểu tượng Ω). Chọn thang đo phù hợp với giá trị 20 ôm.
3. Kết nối dây đo: Gắn dây đo màu đen vào cổng COM (chung), dây đo màu đỏ vào cổng VΩ (điện trở).
4. Tiến hành đo:
   • Chạm đầu dây đo vào hai đầu của điện trở 20 ôm.
   • Đọc kết quả hiển thị trên màn hình đồng hồ vạn năng. Nếu giá trị hiển thị gần với 20 ôm, điện trở của bạn đang hoạt động bình thường.
5. Kiểm tra và so sánh: Nếu kết quả đo không đúng với giá trị danh định (20 ôm), có thể điện trở đã bị hỏng hoặc kết nối không đúng cách. Hãy thử đo lại hoặc thay thế điện trở nếu cần thiết.

Việc đo và kiểm tra điện trở 20 ôm là một quy trình đơn giản nhưng rất quan trọng, giúp đảm bảo rằng điện trở hoạt động chính xác trong mạch điện của bạn.

Điện trở 20 ôm được sử dụng trong nhiều bài toán thực tế, đặc biệt là trong các mạch điện đơn giản. Dưới đây là một số bài toán mẫu giúp bạn hiểu rõ hơn về cách ứng dụng điện trở 20 ôm trong thực tế.

1. Bài toán 1:

   Tính cường độ dòng điện chạy qua điện trở 20 ôm khi nối với nguồn điện 10V.

   • Giải: Sử dụng định luật Ohm: \( I = \frac{U}{R} \), ta có \( I = \frac{10V}{20\Omega} = 0.5A \).
2. Bài toán 2:

   Một mạch điện có 3 điện trở, trong đó có một điện trở 20 ôm được mắc song song với hai điện trở khác lần lượt là 10 ôm và 30 ôm. Tính điện trở tương đương của mạch.

   • Giải: Điện trở tương đương của mạch song song là: \[ \frac{1}{R_{tđ}} = \frac{1}{R_1} + \frac{1}{R_2} + \frac{1}{R_3} \] Với \(R_1 = 20\Omega\), \(R_2 = 10\Omega\), \(R_3 = 30\Omega\), ta tính được \(R_{tđ}\).
3. Bài toán 3:

   Tính công suất tiêu thụ của một điện trở 20 ôm khi dòng điện qua nó là 2A.

   • Giải: Công suất tiêu thụ được tính theo công thức: \( P = I^2 \times R \), từ đó ta có \( P = 2^2 \times 20 = 80W \).

Các bài toán trên không chỉ giúp củng cố kiến thức lý thuyết mà còn giúp bạn hiểu rõ hơn về ứng dụng thực tiễn của điện trở 20 ôm trong đời sống.

Khi sử dụng điện trở 20 ôm trong các mạch điện, cần lưu ý một số điểm quan trọng để đảm bảo hiệu suất và an toàn.

1. Kiểm tra công suất định mức:

   Điện trở cần có công suất đủ lớn để chịu được dòng điện chạy qua. Sử dụng điện trở có công suất quá thấp có thể dẫn đến cháy nổ hoặc hư hỏng mạch.

2. Đảm bảo giá trị điện trở chính xác:

   Trước khi lắp đặt, nên đo và kiểm tra giá trị của điện trở để đảm bảo nó đúng với thông số yêu cầu của mạch điện. Điều này giúp tránh các sự cố không mong muốn.

3. Vị trí lắp đặt:

   Điện trở nên được lắp đặt ở nơi thoáng mát, không gần các nguồn nhiệt hoặc các linh kiện nhạy cảm với nhiệt độ để tránh ảnh hưởng đến hiệu suất hoạt động.

4. Chú ý đến điều kiện môi trường:

   Điện trở cần được bảo vệ khỏi độ ẩm, bụi bẩn, và các yếu tố môi trường khác có thể làm giảm tuổi thọ và độ chính xác của nó.

5. Tuân thủ đúng quy trình lắp đặt:

   Việc lắp đặt điện trở cần tuân theo đúng quy trình kỹ thuật, đảm bảo các mối hàn chắc chắn và không có hiện tượng tiếp xúc kém.

Việc tuân thủ các lưu ý trên sẽ giúp đảm bảo rằng điện trở 20 ôm hoạt động ổn định, bền bỉ và an toàn trong mọi ứng dụng mạch điện.

Nếu bạn đang tìm kiếm địa điểm mua điện trở 20 ôm, có nhiều lựa chọn đáng tin cậy để bạn tham khảo.

1. Các cửa hàng linh kiện điện tử:

   Bạn có thể ghé thăm các cửa hàng chuyên bán linh kiện điện tử tại các thành phố lớn như Hà Nội, TP. HCM để mua trực tiếp điện trở 20 ôm. Các cửa hàng này thường cung cấp nhiều loại điện trở với giá cả hợp lý và chất lượng đảm bảo.

2. Mua hàng trực tuyến:

   Các trang thương mại điện tử như Shopee, Lazada, Tiki cũng là nơi bạn có thể dễ dàng tìm kiếm và mua điện trở 20 ôm với nhiều lựa chọn về giá cả và nhà cung cấp. Chú ý đọc kỹ đánh giá sản phẩm và chọn các nhà cung cấp uy tín.

3. Các đại lý phân phối:

   Nếu bạn cần mua số lượng lớn hoặc cần sản phẩm đạt chuẩn kỹ thuật cao, việc tìm đến các đại lý phân phối linh kiện điện tử chính hãng là lựa chọn hợp lý. Các đại lý này thường cung cấp sản phẩm chất lượng cao và có bảo hành đầy đủ.

Việc lựa chọn đúng địa điểm mua điện trở 20 ôm không chỉ giúp bạn đảm bảo chất lượng sản phẩm mà còn tiết kiệm thời gian và chi phí.
