Điện Trở 102: Tìm Hiểu Chi Tiết, Ứng Dụng và Cách Đọc Giá Trị

Chủ đề điện trở 102: Điện trở 102 là một thành phần quan trọng trong các mạch điện tử, giúp kiểm soát dòng điện và điện áp. Bài viết này sẽ cung cấp cho bạn cái nhìn tổng quan về cách đọc giá trị điện trở 102, các ứng dụng của nó trong thực tế, và những lưu ý khi sử dụng để đảm bảo hiệu quả cao nhất cho thiết bị của bạn.

Thông Tin Về Điện Trở 102

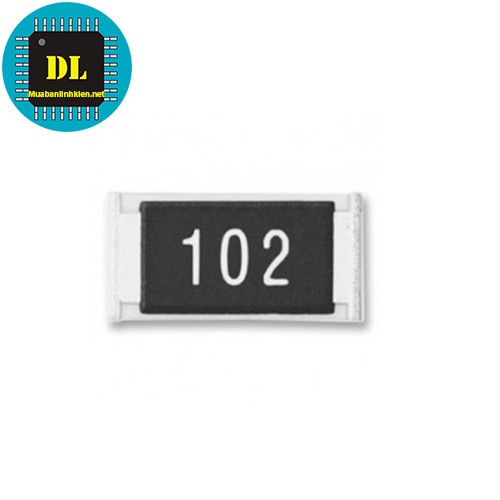

Điện trở là một linh kiện điện tử cơ bản trong các mạch điện. Trong đó, điện trở "102" là một loại điện trở dán (SMD resistor) thường được sử dụng trong các thiết bị điện tử. Giá trị của điện trở này có thể được xác định thông qua hệ thống mã số được in trên bề mặt của nó. "102" là một mã điện trở, trong đó:

  • Số "10" đại diện cho giá trị cơ bản (10 Ohm).
  • Số "2" là số mũ của 10, có nghĩa là giá trị điện trở là 10 x 10^2 = 1000 Ohm hay 1 kOhm.

Điện trở dán có kích thước nhỏ gọn và dễ sử dụng trong các thiết bị điện tử hiện đại như điện thoại di động, máy tính, và các thiết bị điện tử khác. Chúng được sản xuất với nhiều kích thước và giá trị khác nhau, phù hợp với các yêu cầu cụ thể của mạch điện.

Cách Đọc Giá Trị Điện Trở Dán

Để đọc giá trị của điện trở dán, bạn có thể sử dụng hệ thống mã EIA-96 hoặc hệ thống mã 3 chữ số:

  1. Hệ thống mã 3 chữ số: Hai chữ số đầu tiên biểu thị giá trị cơ bản, chữ số cuối cùng là số mũ của 10. Ví dụ, mã "102" có nghĩa là 10 x 10^2 = 1000 Ohm.
  2. Hệ thống mã EIA-96: Đây là một hệ thống mã hoá phức tạp hơn, thường được sử dụng cho các điện trở có độ chính xác cao.

Ứng Dụng Của Điện Trở 102

Điện trở 102 thường được sử dụng trong các mạch điện tử với các mục đích sau:

  • Giới hạn dòng điện chạy qua một phần của mạch điện.
  • Phân chia điện áp giữa các phần khác nhau của mạch.
  • Hoạt động như một phần của mạch điều chỉnh thời gian trong các bộ đếm thời gian hoặc bộ dao động.

Các Thiết Bị Đo Điện Trở Dán

Để đo điện trở dán, bạn có thể sử dụng các thiết bị đo chuyên dụng như nhíp đo SMD hoặc đồng hồ đo điện tử có khả năng đo điện trở. Một số thiết bị đo phổ biến bao gồm:

  • Nhíp đo linh kiện dán SMD Siborg ST5S.
  • Nhíp đo LCR Bluetooth ST5S-BT2.
  • Đồng hồ đo linh kiện Siborg LCR-Reader.

Những thiết bị này cho phép đo chính xác giá trị điện trở ngay cả khi chúng được gắn trên bảng mạch.

Tổng Kết

Điện trở 102 là một linh kiện cơ bản nhưng vô cùng quan trọng trong các mạch điện tử. Việc hiểu rõ cách đọc và sử dụng điện trở sẽ giúp bạn tối ưu hóa thiết kế mạch và đảm bảo hoạt động ổn định của các thiết bị điện tử.

Thông Tin Về Điện Trở 102

1. Giới Thiệu Về Điện Trở 102

Điện trở 102 là một linh kiện điện tử phổ biến trong các mạch điện tử, được sử dụng để điều chỉnh và kiểm soát dòng điện cũng như điện áp trong mạch. Ký hiệu "102" trên điện trở đại diện cho giá trị điện trở thông qua mã số, trong đó:

  • Số "10" biểu thị giá trị cơ bản là 10 Ohm.
  • Số "2" là số mũ của 10, nghĩa là giá trị thực của điện trở là 10 x 102 = 1000 Ohm hay 1 kOhm.

Điện trở 102 thường có kích thước nhỏ gọn, được thiết kế để phù hợp với không gian hạn chế trong các thiết bị điện tử hiện đại như điện thoại di động, máy tính, và nhiều loại thiết bị khác. Loại điện trở này đóng vai trò quan trọng trong việc đảm bảo hoạt động ổn định của các mạch điện, bảo vệ các thành phần khác khỏi quá tải và giảm thiểu tiêu thụ điện năng không cần thiết.

Trong lĩnh vực sản xuất điện tử, điện trở 102 thường được áp dụng rộng rãi nhờ khả năng chịu đựng cao và tính ổn định trong nhiều điều kiện hoạt động khác nhau. Chính vì những đặc điểm này, nó đã trở thành một phần không thể thiếu trong thiết kế và phát triển các sản phẩm điện tử.

2. Cách Đọc Giá Trị Điện Trở 102

Điện trở 102 là một dạng mã điện trở được sử dụng phổ biến trong các mạch điện tử. Để đọc giá trị của điện trở này, bạn có thể áp dụng các bước sau đây:

  1. Xác định hai chữ số đầu tiên: Hai chữ số đầu tiên trong mã "102" đại diện cho giá trị cơ bản của điện trở. Trong trường hợp này, "10" biểu thị giá trị là 10 Ohm.
  2. Xác định chữ số cuối cùng: Chữ số cuối cùng của mã là "2", đây là số mũ của 10. Nghĩa là, giá trị của điện trở sẽ là 10 x 102 = 1000 Ohm (hay 1 kOhm).
  3. Xem xét sai số: Thông thường, các điện trở sẽ có mức sai số được ghi chú trên bao bì hoặc bề mặt điện trở, ví dụ như ±1%, ±5%, v.v. Điều này cần được xem xét khi xác định giá trị thực tế của điện trở.

Ví dụ, với mã "102", giá trị thực của điện trở là 1000 Ohm. Nếu điện trở có sai số ±1%, giá trị có thể dao động trong khoảng từ 990 Ohm đến 1010 Ohm.

Cách đọc mã điện trở này giúp bạn nhanh chóng xác định giá trị của điện trở mà không cần sử dụng đến các thiết bị đo lường phức tạp. Điều này rất hữu ích trong việc kiểm tra và thiết kế mạch điện tử một cách hiệu quả.

3. Ứng Dụng Của Điện Trở 102 Trong Mạch Điện

Điện trở 102 đóng vai trò quan trọng trong nhiều ứng dụng khác nhau của mạch điện tử, giúp đảm bảo hoạt động ổn định và an toàn cho các thiết bị. Dưới đây là một số ứng dụng chính của điện trở 102 trong các mạch điện:

  1. Giới hạn dòng điện: Điện trở 102 thường được sử dụng để giới hạn dòng điện chạy qua một phần của mạch điện, bảo vệ các linh kiện khác khỏi bị hư hỏng do dòng điện quá lớn. Điều này giúp bảo vệ các thành phần nhạy cảm như LED, transistor, và IC.
  2. Phân chia điện áp: Trong các mạch phân chia điện áp, điện trở 102 có thể được sử dụng cùng với các điện trở khác để tạo ra các mức điện áp khác nhau từ một nguồn điện áp duy nhất. Điều này rất hữu ích trong việc cung cấp điện áp thích hợp cho các linh kiện khác nhau trong mạch.
  3. Tạo thành phần RC (Resistor-Capacitor) cho các mạch thời gian: Điện trở 102 khi kết hợp với tụ điện sẽ tạo thành mạch RC, được sử dụng rộng rãi trong các ứng dụng như bộ đếm thời gian (timers), bộ dao động (oscillators), và các mạch tạo độ trễ.
  4. Điều chỉnh độ lợi (gain) trong mạch khuếch đại: Trong các mạch khuếch đại tín hiệu, điện trở 102 được sử dụng để điều chỉnh độ lợi của bộ khuếch đại, giúp kiểm soát mức độ khuếch đại của tín hiệu đầu vào.

Nhờ vào tính linh hoạt và độ tin cậy cao, điện trở 102 là một thành phần không thể thiếu trong nhiều ứng dụng mạch điện tử hiện đại, từ các thiết bị điện tử gia dụng đến các hệ thống công nghiệp phức tạp.

3. Ứng Dụng Của Điện Trở 102 Trong Mạch Điện

4. Các Thiết Bị Đo Điện Trở Dán 102

Để đo chính xác giá trị của điện trở dán 102, việc sử dụng các thiết bị đo lường chuyên dụng là cần thiết. Dưới đây là một số thiết bị phổ biến và các bước cơ bản để đo điện trở dán 102:

  1. Nhíp đo linh kiện dán SMD:
    • Nhíp đo Siborg ST5S: Đây là một trong những thiết bị được sử dụng rộng rãi để đo giá trị của các linh kiện dán nhỏ như điện trở 102. Thiết bị này có đầu nhíp nhạy bén, giúp đo lường chính xác các linh kiện ngay cả khi chúng đang được gắn trên bảng mạch.
    • Nhíp đo LCR Bluetooth ST5S-BT2: Phiên bản này có khả năng kết nối Bluetooth, cho phép người dùng theo dõi kết quả đo trực tiếp trên thiết bị di động hoặc máy tính. Đây là công cụ hữu ích trong việc kiểm tra nhanh các linh kiện điện tử.
  2. Đồng hồ đo điện tử:
    • LCR-Reader: Đây là một loại đồng hồ đo linh kiện điện tử cầm tay, chuyên dùng để đo điện trở, tụ điện, và cuộn cảm. Với kích thước nhỏ gọn và độ chính xác cao, LCR-Reader giúp xác định nhanh giá trị điện trở của các linh kiện dán như điện trở 102.
    • Đồng hồ đo Fluke: Fluke là thương hiệu nổi tiếng với các dòng đồng hồ đo đa năng. Một số mẫu của Fluke có tính năng đo điện trở, cho phép xác định chính xác giá trị của điện trở 102 trong các ứng dụng thực tế.

Khi đo điện trở dán 102, người dùng cần đảm bảo rằng đầu đo tiếp xúc chắc chắn với chân của linh kiện để tránh sai số. Đồng thời, nên thực hiện đo trong môi trường không có nhiễu điện từ để đảm bảo kết quả chính xác nhất.

5. Các Loại Điện Trở Dán Phổ Biến Khác

Bên cạnh điện trở 102, còn rất nhiều loại điện trở dán khác được sử dụng phổ biến trong các mạch điện tử. Mỗi loại điện trở này có mã số khác nhau, thể hiện giá trị điện trở cụ thể. Dưới đây là một số loại điện trở dán phổ biến:

  1. Điện trở 103:
    • Giá trị điện trở 103 được tính là 10 x 103 = 10 kOhm.
    • Điện trở 103 thường được sử dụng trong các mạch phân chia điện áp, mạch lọc tín hiệu, và nhiều ứng dụng khác yêu cầu mức điện trở cao hơn.
  2. Điện trở 104:
    • Điện trở 104 có giá trị là 10 x 104 = 100 kOhm.
    • Loại điện trở này thường xuất hiện trong các mạch tạo dao động và mạch hồi tiếp âm, giúp kiểm soát tần số và ổn định hoạt động của mạch.
  3. Điện trở 105:
    • Điện trở 105 biểu thị giá trị là 10 x 105 = 1 MOhm.
    • Loại điện trở này được dùng trong các mạch đo lường có độ nhạy cao và mạch điều khiển điện áp, nơi cần đến giá trị điện trở rất lớn.
  4. Điện trở 472:
    • Điện trở 472 có giá trị là 47 x 102 = 4.7 kOhm.
    • Đây là loại điện trở được sử dụng phổ biến trong các mạch khuếch đại tín hiệu và mạch lọc thông thấp.

Mỗi loại điện trở dán có đặc tính và ứng dụng riêng biệt, tùy thuộc vào yêu cầu cụ thể của mạch điện mà người sử dụng sẽ chọn loại điện trở phù hợp nhất.

6. Những Lưu Ý Khi Sử Dụng Điện Trở 102

Khi sử dụng điện trở 102, cần lưu ý các điểm sau để đảm bảo hiệu quả và độ bền của linh kiện:

  • 6.1 Điều kiện hoạt động tối ưu
    • Nhiệt độ: Điện trở 102 cần được sử dụng trong điều kiện nhiệt độ môi trường phù hợp, thường từ -55°C đến +125°C. Tránh sử dụng trong môi trường có nhiệt độ quá cao hoặc quá thấp, điều này có thể làm thay đổi giá trị điện trở và ảnh hưởng đến hiệu suất của mạch.
    • Độ ẩm: Độ ẩm cao có thể gây ra hiện tượng ăn mòn điện cực hoặc làm giảm giá trị điện trở. Do đó, cần tránh lắp đặt điện trở ở những nơi có độ ẩm cao.
  • 6.2 Cách bảo quản và lắp đặt đúng cách
    • Bảo quản: Bảo quản điện trở trong môi trường khô ráo, thoáng mát, tránh tiếp xúc trực tiếp với ánh nắng mặt trời và các hóa chất ăn mòn. Sử dụng túi chống tĩnh điện để lưu trữ khi không sử dụng nhằm ngăn ngừa hư hỏng do tĩnh điện.
    • Lắp đặt: Khi lắp đặt điện trở 102, cần chú ý không làm cong hoặc làm gãy các đầu nối. Sử dụng các dụng cụ chuyên dụng để hàn, đồng thời điều chỉnh nhiệt độ mỏ hàn hợp lý để tránh làm hỏng điện trở.

Bên cạnh đó, cần sử dụng các thiết bị đo điện trở phù hợp như nhíp đo linh kiện SMD hoặc đồng hồ đo điện tử để kiểm tra chính xác giá trị của điện trở trước khi lắp đặt vào mạch.

6. Những Lưu Ý Khi Sử Dụng Điện Trở 102

7. Kết Luận

Điện trở 102 là một trong những linh kiện cơ bản và phổ biến trong ngành điện tử. Với đặc điểm dễ đọc giá trị và ứng dụng linh hoạt trong nhiều mạch điện khác nhau, điện trở 102 đã trở thành lựa chọn tin cậy cho các kỹ sư và người làm kỹ thuật.

Việc hiểu rõ về cấu trúc, cách đọc giá trị và các ứng dụng của điện trở 102 giúp nâng cao hiệu quả thiết kế và tối ưu hóa mạch điện. Từ việc hạn dòng, phân chia điện áp cho đến sử dụng trong các mạch thời gian, điện trở 102 đóng vai trò quan trọng trong việc ổn định hoạt động của hệ thống điện tử.

Để tận dụng tối đa khả năng của điện trở 102, người dùng cần chú ý đến các điều kiện hoạt động như nhiệt độ, độ ẩm và cách lắp đặt. Đồng thời, việc bảo quản và sử dụng đúng cách sẽ giúp kéo dài tuổi thọ và đảm bảo hiệu suất của linh kiện.

Trong tương lai, với sự phát triển không ngừng của công nghệ, điện trở 102 cùng với các loại điện trở khác sẽ tiếp tục được cải tiến và ứng dụng rộng rãi trong các thiết bị điện tử hiện đại, đáp ứng tốt hơn yêu cầu của người dùng.

Tóm lại, điện trở 102 là một linh kiện không thể thiếu trong hầu hết các mạch điện tử, mang lại sự ổn định và hiệu quả cao. Việc lựa chọn và sử dụng đúng điện trở 102 sẽ góp phần quan trọng vào sự thành công của các dự án điện tử.
