Số liệu kỹ thuật của điện trở: Hướng dẫn chi tiết và đầy đủ nhất

Chủ đề số liệu kĩ thuật của điện trở: Số liệu kỹ thuật của điện trở đóng vai trò quan trọng trong thiết kế và ứng dụng các mạch điện tử. Bài viết này sẽ cung cấp thông tin chi tiết về các tham số quan trọng, cách lựa chọn điện trở phù hợp và nguyên lý hoạt động, giúp bạn hiểu rõ hơn về linh kiện cơ bản nhưng không thể thiếu này.

Số liệu kỹ thuật của điện trở

Điện trở là một linh kiện điện tử cơ bản có vai trò quan trọng trong các mạch điện. Dưới đây là các thông tin chi tiết về số liệu kỹ thuật của điện trở, bao gồm phân loại, công dụng và các tham số kỹ thuật quan trọng.

1. Phân loại điện trở

  • Điện trở thường: Được sử dụng trong hầu hết các mạch điện với các mức công suất nhỏ từ 0,125W đến 0,5W.
  • Điện trở công suất: Có khả năng chịu được công suất lớn hơn, từ 1W đến 10W, thường được sử dụng trong các mạch cần xử lý năng lượng cao.

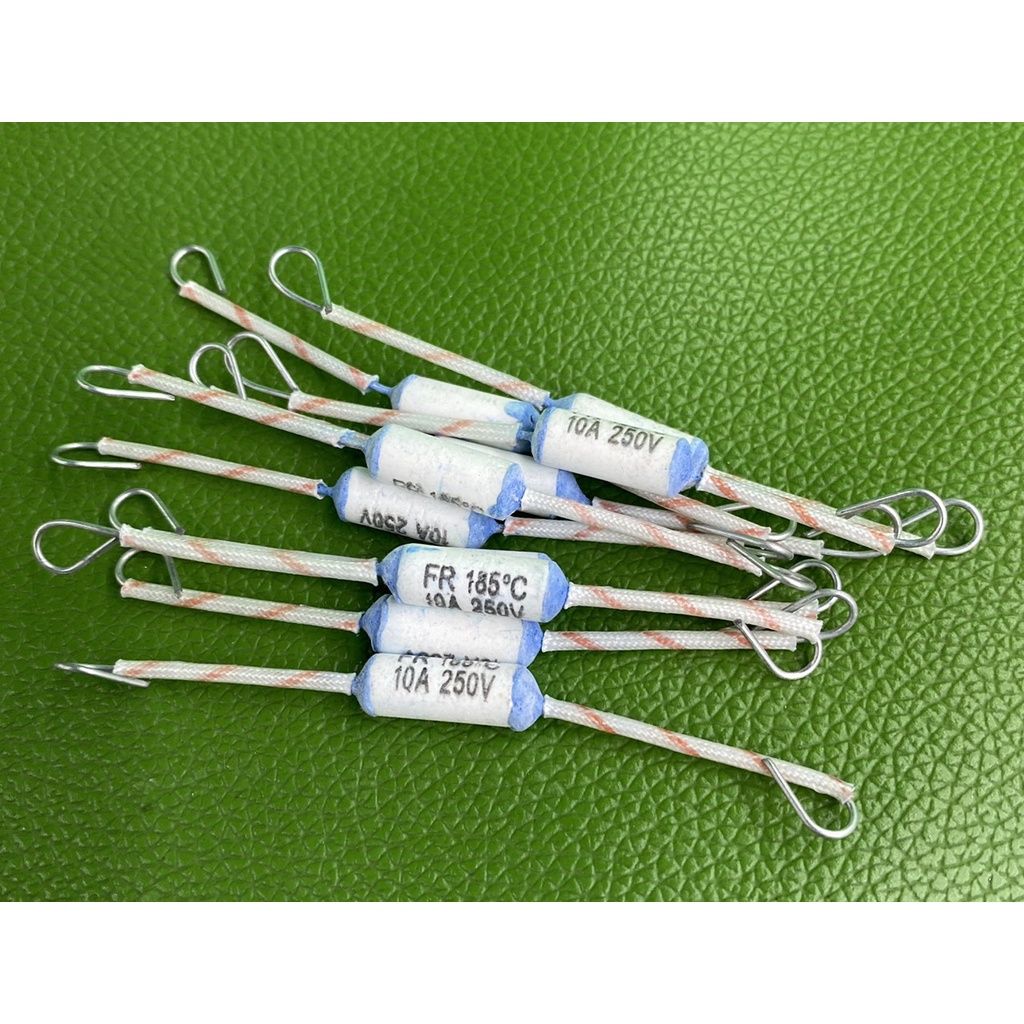

  • Điện trở sứ và điện trở nhiệt: Được thiết kế để chịu nhiệt độ cao và tỏa nhiệt, thích hợp cho các ứng dụng như lò nướng, máy sấy.

2. Công dụng của điện trở

  • Giới hạn dòng điện: Điều chỉnh dòng điện trong mạch để ngăn ngừa quá tải và bảo vệ các thành phần khác.
  • Chia áp: Sử dụng để chia điện áp trong mạch, giúp tạo ra các điện áp khác nhau theo yêu cầu.
  • Điều chỉnh tín hiệu: Làm mịn và điều chỉnh tín hiệu điện trong các ứng dụng điện tử.
  • Biến đổi nhiệt: Chuyển đổi năng lượng điện thành nhiệt trong các thiết bị như máy sưởi.
  • Ổn định dòng điện: Duy trì dòng điện ổn định trong mạch, ngăn ngừa biến đổi không mong muốn.

3. Các tham số kỹ thuật của điện trở

Trở kháng (Resistance) Giá trị được đo bằng Ohm (Ω), xác định khả năng cản trở dòng điện của điện trở.
Công suất định mức (Power Rating) Mức công suất tối đa mà điện trở có thể chịu được mà không bị hư hỏng, đo bằng Watt (W).
Hệ số nhiệt độ (Temperature Coefficient) Biểu thị mức thay đổi của trở kháng khi nhiệt độ thay đổi, thường đo bằng ppm/°C.
Điện áp làm việc tối đa (Maximum Working Voltage) Điện áp tối đa mà điện trở có thể chịu được mà không gây hư hỏng.
Tạp âm nhiệt (Thermal Noise) Được sinh ra do sự chuyển động của các hạt mang điện trong điện trở do nhiệt độ.

4. Nguyên lý hoạt động

Điện trở hoạt động dựa trên định luật Ohm, với công thức:

$$ V = I \times R $$

Trong đó:

  • V: Điện áp qua điện trở (Volt)
  • I: Cường độ dòng điện qua điện trở (Amper)
  • R: Trở kháng của điện trở (Ohm)

Khi điện áp chạy qua điện trở, dòng điện sẽ bị cản trở theo tỷ lệ thuận với giá trị trở kháng của điện trở.

Số liệu kỹ thuật của điện trở

1. Giới thiệu về điện trở

Điện trở là một linh kiện điện tử thụ động quan trọng trong các mạch điện, có chức năng chủ yếu là cản trở dòng điện. Đây là một trong những thành phần cơ bản và phổ biến nhất trong các thiết bị điện tử. Điện trở được ký hiệu là R và thường được đo bằng đơn vị Ohm (Ω).

Điện trở hoạt động theo nguyên lý của định luật Ohm, mô tả mối quan hệ giữa điện áp (V), dòng điện (I) và trở kháng (R). Công thức cơ bản là:

$$ V = I \times R $$

Điện trở có thể được chế tạo từ nhiều loại vật liệu khác nhau như cacbon, kim loại, màng gốm, hoặc dây quấn, mỗi loại có đặc tính và ứng dụng riêng. Điện trở thường được sử dụng để điều chỉnh mức độ dòng điện trong mạch, chia điện áp, và bảo vệ các linh kiện điện tử khỏi các tình trạng quá tải.

Trên thị trường, điện trở có nhiều loại với các giá trị và kích thước khác nhau, từ những điện trở nhỏ dùng trong các mạch điện tử tiêu chuẩn cho đến các loại điện trở công suất lớn dùng trong các ứng dụng yêu cầu năng lượng cao. Để hiểu rõ hơn về điện trở, chúng ta sẽ tìm hiểu chi tiết về các loại điện trở, các tham số kỹ thuật quan trọng và ứng dụng cụ thể của chúng trong các phần sau.

2. Thông số kỹ thuật của điện trở

Các thông số kỹ thuật của điện trở là những đặc điểm quan trọng giúp xác định cách thức hoạt động và ứng dụng của nó trong các mạch điện tử. Dưới đây là những thông số cơ bản cần biết khi làm việc với điện trở:

2.1. Trở kháng (Resistance)

Trở kháng là giá trị cơ bản của điện trở, thể hiện khả năng cản trở dòng điện. Nó được đo bằng đơn vị Ohm (Ω). Trở kháng của điện trở thường được ghi rõ trên thân điện trở hoặc mã hóa qua các vòng màu.

2.2. Công suất định mức (Power Rating)

Công suất định mức là mức công suất tối đa mà điện trở có thể chịu được mà không bị hư hỏng. Công suất này được đo bằng Watt (W). Nếu vượt quá công suất định mức, điện trở có thể bị nóng lên và cháy.

2.3. Hệ số nhiệt độ (Temperature Coefficient)

Hệ số nhiệt độ biểu thị mức thay đổi của giá trị trở kháng theo nhiệt độ. Thông số này thường được đo bằng ppm/°C (phần triệu trên độ C). Một hệ số nhiệt độ thấp là mong muốn để đảm bảo điện trở hoạt động ổn định trong các điều kiện nhiệt độ thay đổi.

2.4. Điện áp làm việc tối đa (Maximum Working Voltage)

Điện áp làm việc tối đa là giá trị điện áp cao nhất mà điện trở có thể chịu được mà không gây ra hư hại hoặc suy giảm hiệu suất. Nếu điện áp vượt quá mức này, điện trở có thể bị đánh thủng và hư hỏng.

2.5. Tạp âm nhiệt (Thermal Noise)

Tạp âm nhiệt là một loại nhiễu xuất hiện do sự chuyển động ngẫu nhiên của các hạt mang điện bên trong điện trở khi có dòng điện đi qua. Tạp âm nhiệt phụ thuộc vào nhiệt độ và trở kháng của điện trở, được tính theo công thức:

$$ V_{noise} = \sqrt{4kTR\Delta f} $$

Trong đó:

  • k: Hằng số Boltzmann (1,38 x 10⁻²³ J/K)
  • T: Nhiệt độ tuyệt đối (K)
  • R: Trở kháng của điện trở (Ω)
  • Δf: Dải tần số (Hz)

2.6. Ký hiệu và cách đọc các tham số trên điện trở

Trên thân của điện trở, các tham số có thể được ghi trực tiếp bằng ký hiệu hoặc mã màu. Các quy ước thông dụng bao gồm:

  • Quy ước số: Ví dụ, 103F có nghĩa là 10kΩ với độ dung sai ±1%.
  • Mã màu: Các vòng màu thể hiện giá trị trở kháng, nhân với các hệ số tương ứng để xác định giá trị điện trở.

3. Nguyên lý hoạt động của điện trở

Điện trở hoạt động dựa trên định luật Ohm, một nguyên lý cơ bản trong điện học, xác định mối quan hệ giữa điện áp (V), dòng điện (I) và trở kháng (R) của một mạch điện. Công thức cơ bản mô tả nguyên lý hoạt động của điện trở là:

$$ V = I \times R $$

Trong đó:

  • V: Điện áp qua điện trở, đo bằng Volt (V)
  • I: Dòng điện đi qua điện trở, đo bằng Ampe (A)
  • R: Trở kháng của điện trở, đo bằng Ohm (Ω)

Nguyên lý hoạt động của điện trở là cản trở dòng điện, tức là khi một điện áp được đặt vào hai đầu của điện trở, dòng điện sẽ bị giới hạn bởi giá trị của điện trở. Trở kháng càng lớn thì dòng điện càng nhỏ và ngược lại.

Điện trở cũng có khả năng chuyển đổi năng lượng điện thành nhiệt năng, một hiện tượng được gọi là hiệu ứng Joule. Nhiệt lượng tỏa ra có thể được tính bằng công thức:

$$ P = I^2 \times R $$

Trong đó P là công suất nhiệt, đo bằng Watt (W). Đây là nguyên lý hoạt động của các thiết bị như lò sưởi điện và các linh kiện có chức năng tản nhiệt.

Một yếu tố quan trọng khác là nhiệt độ. Khi nhiệt độ tăng, hầu hết các điện trở có xu hướng tăng giá trị trở kháng do sự gia tăng động năng của các hạt điện tích, gây cản trở lớn hơn đối với dòng điện. Điều này dẫn đến việc điện trở phải được thiết kế và lựa chọn sao cho phù hợp với điều kiện hoạt động của mạch điện.

3. Nguyên lý hoạt động của điện trở

4. Cách lựa chọn và sử dụng điện trở

Lựa chọn và sử dụng điện trở đúng cách là một phần quan trọng trong việc thiết kế và vận hành các mạch điện. Để đảm bảo hiệu quả và an toàn, dưới đây là các bước và tiêu chí cần lưu ý:

4.1. Tiêu chí lựa chọn điện trở phù hợp

  • Xác định giá trị trở kháng: Giá trị trở kháng cần được xác định dựa trên yêu cầu cụ thể của mạch điện, tính toán theo định luật Ohm và các yêu cầu kỹ thuật khác của mạch.
  • Công suất định mức: Chọn điện trở có công suất định mức cao hơn mức tiêu thụ thực tế để tránh quá nhiệt hoặc hư hỏng. Công suất thường được lựa chọn sao cho gấp đôi mức tiêu thụ dự kiến.
  • Hệ số nhiệt độ: Chọn điện trở có hệ số nhiệt độ phù hợp để đảm bảo hoạt động ổn định dưới các điều kiện nhiệt độ khác nhau. Hệ số nhiệt độ thấp sẽ giúp giảm thiểu biến động trở kháng.
  • Loại vật liệu: Điện trở có thể được làm từ cacbon, kim loại, màng gốm, hoặc dây quấn. Mỗi loại vật liệu có ưu điểm riêng và phù hợp với các ứng dụng khác nhau, ví dụ như điện trở kim loại có độ chính xác cao hơn.

4.2. Cách mắc điện trở trong mạch điện

Khi sử dụng điện trở trong mạch điện, có một số cách mắc cơ bản như sau:

  • Mắc nối tiếp: Điện trở mắc nối tiếp sẽ cộng trở kháng của chúng lại, tạo thành tổng trở lớn hơn, thường được sử dụng để giảm dòng điện trong mạch.
  • Mắc song song: Điện trở mắc song song làm giảm tổng trở kháng của mạch, thường dùng để chia dòng điện hoặc điều chỉnh điện áp trong các mạch phức tạp.
  • Mắc hỗn hợp: Kết hợp cả mắc nối tiếp và song song để đạt được giá trị trở kháng mong muốn và tối ưu hóa mạch điện.

4.3. Bảo quản và kiểm tra điện trở

Để đảm bảo điện trở hoạt động ổn định và bền lâu, cần thực hiện các bước sau:

  • Bảo quản: Điện trở nên được bảo quản ở nơi khô ráo, tránh ẩm ướt và nhiệt độ cao, để ngăn ngừa oxi hóa và suy giảm chất lượng.
  • Kiểm tra trước khi sử dụng: Trước khi lắp đặt vào mạch, hãy sử dụng đồng hồ đo để kiểm tra giá trị trở kháng và đảm bảo rằng điện trở không bị hư hỏng.
  • Giám sát trong quá trình sử dụng: Trong quá trình vận hành, theo dõi nhiệt độ và các dấu hiệu quá nhiệt để ngăn ngừa sự cố.

Việc lựa chọn và sử dụng điện trở đúng cách sẽ giúp mạch điện hoạt động ổn định, giảm thiểu rủi ro hư hỏng và kéo dài tuổi thọ của các linh kiện khác trong mạch.

5. Các loại điện trở đặc biệt

Trong các ứng dụng điện tử hiện đại, ngoài các loại điện trở thông thường, còn có nhiều loại điện trở đặc biệt được thiết kế để đáp ứng các yêu cầu cụ thể. Dưới đây là một số loại điện trở đặc biệt phổ biến:

5.1. Điện trở biến thiên (Variable Resistor)

Điện trở biến thiên, còn gọi là potentiometer hoặc rheostat, cho phép thay đổi giá trị trở kháng bằng cách điều chỉnh cơ học. Chúng thường được sử dụng trong điều chỉnh âm lượng, độ sáng hoặc các thông số khác trong thiết bị điện tử.

5.2. Điện trở nhiệt (Thermistor)

Điện trở nhiệt là loại điện trở có giá trị trở kháng thay đổi theo nhiệt độ. Có hai loại chính:

  • NTC (Negative Temperature Coefficient): Trở kháng giảm khi nhiệt độ tăng, thường được dùng trong mạch cảm biến nhiệt.
  • PTC (Positive Temperature Coefficient): Trở kháng tăng khi nhiệt độ tăng, thường được sử dụng để bảo vệ quá nhiệt.

5.3. Điện trở quang (Photoresistor)

Điện trở quang, hay còn gọi là LDR (Light Dependent Resistor), thay đổi giá trị trở kháng theo cường độ ánh sáng chiếu vào. Khi ánh sáng mạnh, trở kháng giảm và ngược lại. Loại điện trở này thường được sử dụng trong các mạch cảm biến ánh sáng, như đèn đường tự động.

5.4. Điện trở màng mỏng và màng dày (Thin and Thick Film Resistors)

Điện trở màng mỏng và màng dày được sản xuất bằng cách phủ một lớp vật liệu dẫn điện mỏng hoặc dày lên bề mặt chất nền. Chúng có độ chính xác cao và ổn định, phù hợp với các ứng dụng cần độ tin cậy cao, như trong các thiết bị y tế và quân sự.

5.5. Điện trở công suất cao (Power Resistor)

Điện trở công suất cao được thiết kế để chịu được công suất lớn, thường được sử dụng trong các ứng dụng yêu cầu khả năng tản nhiệt tốt và hoạt động ổn định dưới tải nặng, như trong các mạch điều khiển động cơ hoặc bộ nguồn.

5.6. Điện trở không dây (Wireless Resistor)

Điện trở không dây là một công nghệ mới, cho phép điều chỉnh giá trị trở kháng từ xa mà không cần tiếp xúc vật lý. Điều này mang lại tính linh hoạt cao cho các ứng dụng trong điều khiển từ xa và tự động hóa.

Các loại điện trở đặc biệt này giúp tối ưu hóa hiệu suất và mở rộng khả năng ứng dụng của các mạch điện trong nhiều lĩnh vực khác nhau.
