Cách Đo Điện Trở Tiếp Đất: Hướng Dẫn Chi Tiết, Đơn Giản và Hiệu Quả

Điện trở tiếp đất là một yếu tố quan trọng trong việc đảm bảo an toàn cho các hệ thống điện. Đo điện trở đất đúng cách giúp giảm thiểu rủi ro do sự cố điện gây ra. Dưới đây là hướng dẫn chi tiết về cách đo điện trở tiếp đất theo các phương pháp phổ biến.

1. Phương Pháp Đo Điện Trở Đất Bằng 3 Cực (3P)

Phương pháp đo điện trở đất phổ biến nhất là phương pháp 3 điểm (3P), còn gọi là phương pháp điện áp rơi. Kỹ thuật này thường được sử dụng để đo điện trở đất của các hệ thống nối đất nhỏ.

• Bước 1: Kiểm tra điện áp pin của thiết bị đo để đảm bảo hoạt động chính xác.
• Bước 2: Kết nối các dây dẫn đến các cọc đo. Đặt cọc chính (E) tại vị trí đo điện trở đất, cọc dòng (C) và cọc điện áp (P) ở khoảng cách xa nhau.
• Bước 3: Đo điện áp và dòng điện giữa các cọc, từ đó tính toán điện trở đất theo định luật Ohm: \(R_g = \frac{V}{I}\).
• Bước 4: Đọc kết quả đo từ thiết bị và đánh giá chất lượng tiếp đất.

2. Phương Pháp Đo Điện Trở Đất Bằng 4 Cực (4P)

Phương pháp 4 điểm (4P) là biến thể của phương pháp 3 điểm, được sử dụng để đo điện trở suất của đất và điện trở đất của các hệ thống nối đất lớn.

• Bước 1: Sử dụng bốn điện cực, đặt các điện cực ở cùng độ sâu và khoảng cách đều nhau.
• Bước 2: Điện cực thứ nhất và thứ tư được dùng để bơm dòng điện vào đất, hai điện cực giữa để đo điện áp rơi.
• Bước 3: Sử dụng các giá trị đo được để tính toán điện trở đất, đảm bảo các yếu tố môi trường không ảnh hưởng đến kết quả.

3. Phương Pháp Đo Bằng Kẹp Dòng (Clamp-on Method)

Phương pháp kẹp dòng được sử dụng khi không thể ngắt hệ thống nối đất để đo trực tiếp. Phương pháp này sử dụng hai ampe kìm kẹp quanh dây tiếp đất để đo điện trở.

• Bước 1: Kẹp ampe kìm vào dây nối đất.
• Bước 2: Một kẹp sẽ bơm tín hiệu đo, kẹp còn lại sẽ đo dòng điện chạy trong vòng lặp.
• Bước 3: Tính toán giá trị điện trở đất dựa trên tín hiệu và dòng điện đo được.

4. Lưu Ý Khi Đo Điện Trở Đất

• Đảm bảo các cọc đo được cắm chắc chắn và tiếp xúc tốt với đất.
• Thực hiện phép đo nhiều lần để đảm bảo độ chính xác.
• Tránh đo gần các vật thể kim loại lớn hoặc hệ thống nối đất khác để không làm sai lệch kết quả.

Đo điện trở tiếp đất là một bước quan trọng trong việc đảm bảo an toàn cho các hệ thống điện. Việc nắm vững các phương pháp đo và lưu ý kỹ thuật sẽ giúp bạn thực hiện đo lường chính xác và hiệu quả.

Điện trở tiếp đất là đại lượng đo lường quan trọng trong hệ thống điện, đóng vai trò then chốt trong việc đảm bảo an toàn cho các thiết bị điện và con người. Điện trở tiếp đất được sử dụng để đo lường khả năng dẫn điện của đất và hệ thống tiếp đất, đảm bảo rằng khi xảy ra hiện tượng rò rỉ hoặc sự cố, dòng điện sẽ được dẫn xuống đất một cách an toàn và nhanh chóng.

Khái niệm điện trở đất liên quan chặt chẽ đến các yếu tố như độ dẫn điện của đất, loại đất, độ ẩm, và nhiệt độ môi trường. Thông thường, đất có điện trở suất cao, điều này có nghĩa là nó không phải là môi trường dẫn điện tốt. Tuy nhiên, việc thiết lập hệ thống tiếp đất đúng cách sẽ giảm thiểu điện trở của đất, đảm bảo rằng dòng điện có thể dễ dàng thoát xuống đất.

• Vai Trò Của Điện Trở Tiếp Đất: Điện trở tiếp đất giúp bảo vệ hệ thống điện khỏi các sự cố điện, đồng thời giảm thiểu nguy cơ giật điện cho con người khi tiếp xúc với các thiết bị điện.
• Các Yếu Tố Ảnh Hưởng Đến Điện Trở Tiếp Đất: Các yếu tố như độ dẫn điện của đất, điều kiện môi trường, độ ẩm, và nhiệt độ đều có ảnh hưởng đáng kể đến giá trị điện trở tiếp đất.
• Định Luật Ohm: Điện trở tiếp đất có thể được tính toán bằng công thức đơn giản dựa trên định luật Ohm: \[ R_g = \frac{V}{I} \] , trong đó \( R_g \) là điện trở đất, \( V \) là điện áp đo được giữa các cọc đo, và \( I \) là dòng điện chạy qua đất.

Hiểu rõ tổng quan về điện trở tiếp đất là bước đầu tiên trong việc đảm bảo an toàn và hiệu quả cho hệ thống điện của bạn.

Việc đo điện trở tiếp đất là một yêu cầu quan trọng nhằm đảm bảo an toàn cho hệ thống điện và người sử dụng. Các tiêu chuẩn đo điện trở tiếp đất được đặt ra nhằm xác định mức độ an toàn và hiệu quả của hệ thống tiếp đất trong các điều kiện cụ thể.

• Tiêu Chuẩn TCVN 4756:1989: Đây là tiêu chuẩn quốc gia của Việt Nam quy định về việc nối đất và nối không cho các thiết bị điện. Theo tiêu chuẩn này, điện trở tiếp đất của các hệ thống phải đảm bảo dưới 4Ω đối với hệ thống có cấp điện áp từ 220V trở xuống, và dưới 10Ω đối với các hệ thống điện áp cao hơn.
• Tiêu Chuẩn IEC 60364-5-54: Tiêu chuẩn này quy định về các phương pháp đo điện trở đất và yêu cầu đối với các hệ thống nối đất trong các công trình điện. Theo đó, điện trở của hệ thống tiếp đất phải đảm bảo đủ nhỏ để đảm bảo an toàn khi xảy ra sự cố điện.
• Tiêu Chuẩn IEEE 80-2000: Đối với các hệ thống điện công nghiệp và lưới điện, tiêu chuẩn IEEE 80-2000 cung cấp các hướng dẫn chi tiết về thiết kế hệ thống tiếp đất và phương pháp đo lường điện trở đất. Tiêu chuẩn này cũng đưa ra các giá trị giới hạn điện trở đất nhằm đảm bảo an toàn cho người sử dụng và thiết bị.
• Yêu Cầu Đo Lường: Trong quá trình đo điện trở tiếp đất, cần tuân thủ các bước sau để đảm bảo kết quả chính xác:
  1. Chuẩn bị đầy đủ các thiết bị đo đạt chuẩn, đảm bảo được hiệu chuẩn đúng cách trước khi sử dụng.
  2. Thực hiện đo lường tại các vị trí khác nhau trong hệ thống để đảm bảo tính toàn diện và độ chính xác của kết quả.
  3. So sánh kết quả đo được với các giá trị tiêu chuẩn đã được quy định để xác định mức độ an toàn của hệ thống tiếp đất.
• Đánh Giá Kết Quả: Sau khi đo điện trở tiếp đất, các giá trị đo được cần phải được đánh giá và so sánh với các tiêu chuẩn đã đề ra. Nếu điện trở tiếp đất vượt quá giới hạn cho phép, cần thực hiện các biện pháp cải thiện để đảm bảo an toàn.

Tuân thủ đúng các tiêu chuẩn đo điện trở tiếp đất là bước quan trọng trong việc bảo vệ hệ thống điện và đảm bảo an toàn cho người sử dụng.

Đo điện trở tiếp đất là một bước quan trọng trong việc đảm bảo an toàn cho hệ thống điện. Có nhiều phương pháp khác nhau để đo điện trở đất, mỗi phương pháp phù hợp với các điều kiện và yêu cầu khác nhau của hệ thống. Dưới đây là một số phương pháp phổ biến nhất.

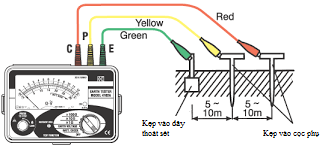

3.1 Phương Pháp 3 Cực (Phương Pháp 3P)

Phương pháp 3 cực là phương pháp đo điện trở đất phổ biến nhất, sử dụng ba cọc đo: cọc tiếp đất, cọc dòng và cọc điện áp.

1. Bước 1: Cắm cọc tiếp đất tại vị trí cần đo, cọc dòng và cọc điện áp được đặt ở khoảng cách xác định từ cọc tiếp đất.
2. Bước 2: Sử dụng thiết bị đo để bơm một dòng điện qua cọc dòng và cọc tiếp đất, đồng thời đo điện áp rơi giữa cọc tiếp đất và cọc điện áp.
3. Bước 3: Tính toán điện trở đất theo định luật Ohm: \[ R_g = \frac{V}{I} \], trong đó \( R_g \) là điện trở đất, \( V \) là điện áp đo được, và \( I \) là dòng điện.

3.2 Phương Pháp 4 Cực (Phương Pháp 4P)

Phương pháp 4 cực tương tự như phương pháp 3 cực nhưng thêm một cọc nữa để cải thiện độ chính xác, đặc biệt là khi đo trong các hệ thống lớn.

1. Bước 1: Cắm bốn cọc đo ở khoảng cách đều nhau, đảm bảo chúng cắm sâu vào đất và tiếp xúc tốt với mặt đất.
2. Bước 2: Dòng điện được bơm vào qua cọc đầu tiên và cọc cuối cùng, trong khi điện áp được đo giữa hai cọc giữa.
3. Bước 3: Tính toán điện trở đất bằng cách sử dụng các giá trị điện áp và dòng điện đo được.

3.3 Phương Pháp Kẹp Dòng (Clamp-on Method)

Phương pháp kẹp dòng được sử dụng khi không thể ngắt hệ thống nối đất để đo trực tiếp. Đây là phương pháp nhanh chóng và tiện lợi, thường sử dụng trong các hệ thống đang hoạt động.

1. Bước 1: Kẹp thiết bị đo quanh dây tiếp đất hoặc hệ thống tiếp đất cần đo.
2. Bước 2: Thiết bị đo sẽ bơm một dòng điện vào hệ thống và đo lường dòng điện phản hồi để tính toán điện trở đất.
3. Bước 3: Đọc kết quả trực tiếp trên thiết bị đo, kết quả này phản ánh điện trở của toàn bộ hệ thống tiếp đất.

3.4 Phương Pháp Xung (Pulse Method)

Phương pháp xung sử dụng các tín hiệu xung để đo điện trở đất, thường được áp dụng trong các hệ thống phức tạp hoặc môi trường có nhiễu cao.

• Chuẩn bị: Đảm bảo thiết bị đo có khả năng phát và thu tín hiệu xung.
• Tiến hành: Phát một tín hiệu xung từ cọc đo, sau đó thu hồi tín hiệu phản hồi từ đất để tính toán điện trở.
• Ưu điểm: Phương pháp này giảm thiểu ảnh hưởng của nhiễu điện từ và cung cấp kết quả chính xác hơn trong môi trường phức tạp.

Mỗi phương pháp đo điện trở tiếp đất có ưu và nhược điểm riêng, do đó cần lựa chọn phương pháp phù hợp nhất với điều kiện cụ thể của hệ thống điện và yêu cầu đo lường.

Đo điện trở đất là một bước quan trọng trong việc đảm bảo hệ thống điện hoạt động an toàn và hiệu quả. Dưới đây là hướng dẫn chi tiết từng bước để thực hiện đo điện trở đất một cách chính xác.

4.1 Chuẩn Bị Trước Khi Đo

• Thiết Bị Đo: Sử dụng máy đo điện trở đất chuyên dụng, thường là các thiết bị đo 3 cực hoặc 4 cực.
• Cọc Đo: Chuẩn bị cọc tiếp đất, cọc dòng và cọc điện áp (nếu sử dụng phương pháp 3 cực hoặc 4 cực).
• Khu Vực Đo: Lựa chọn khu vực đo phù hợp, không có vật cản hoặc nhiễu điện từ làm ảnh hưởng đến kết quả đo.

4.2 Các Bước Thực Hiện Đo Điện Trở Đất

1. Bước 1: Kiểm Tra Thiết Bị Đo
   • Đảm bảo thiết bị đo đã được hiệu chuẩn và hoạt động bình thường.
   • Kiểm tra pin hoặc nguồn điện của thiết bị để đảm bảo không bị gián đoạn trong quá trình đo.
2. Bước 2: Cắm Cọc Đo
   • Cắm cọc tiếp đất tại vị trí cần đo.
   • Đặt cọc dòng và cọc điện áp (nếu có) ở khoảng cách phù hợp từ cọc tiếp đất, thường là từ 5m đến 20m tùy theo địa hình.
3. Bước 3: Kết Nối Thiết Bị Đo
   • Nối dây đo từ thiết bị đo đến các cọc đã cắm. Đảm bảo các kết nối chắc chắn và không bị lỏng lẻo.
4. Bước 4: Thực Hiện Đo Lường
   • Bật thiết bị đo và chọn chế độ đo điện trở đất phù hợp (3 cực hoặc 4 cực).
   • Thực hiện đo lường và ghi lại kết quả điện trở đo được.
5. Bước 5: Đánh Giá Kết Quả
   • So sánh kết quả đo được với các tiêu chuẩn quy định (thường dưới 4Ω đối với hệ thống có cấp điện áp từ 220V trở xuống).
   • Nếu kết quả vượt quá giới hạn cho phép, cần thực hiện các biện pháp cải thiện như bổ sung thêm cọc tiếp đất hoặc cải thiện môi trường xung quanh.

4.3 Lưu Ý Trong Quá Trình Đo

• Tránh đo lường khi trời mưa hoặc đất quá ẩm ướt, vì điều này có thể làm sai lệch kết quả đo.
• Nên thực hiện đo ở nhiều vị trí khác nhau trong hệ thống để có kết quả tổng quan chính xác hơn.

Việc tuân thủ đúng quy trình đo điện trở đất không chỉ giúp đảm bảo an toàn cho hệ thống điện mà còn bảo vệ tính mạng con người và thiết bị điện trước các sự cố không mong muốn.

Khi đo điện trở tiếp đất, việc tuân thủ các quy trình và lưu ý sau đây là rất quan trọng để đảm bảo tính chính xác của kết quả đo và an toàn cho người thực hiện:

5.1 Ảnh Hưởng Của Môi Trường Đo

• Điều kiện thời tiết: Môi trường đo phải được lựa chọn cẩn thận, tránh đo trong điều kiện thời tiết mưa ẩm ướt hoặc khi đất quá khô, vì chúng có thể làm sai lệch kết quả đo. Trước khi đo, cần đảm bảo bề mặt đất nơi cắm các cọc tiếp địa không bị ngập nước hoặc quá khô.
• Loại đất: Loại đất tại vị trí đo cũng ảnh hưởng đến kết quả. Đất có độ dẫn điện cao như đất ẩm, đất sét thường cho kết quả chính xác hơn. Ngược lại, đất cát hoặc đất đá có thể làm tăng giá trị điện trở đất đo được.

5.2 Đảm Bảo An Toàn Khi Đo Điện Trở Đất

• Kiểm tra thiết bị đo: Trước khi thực hiện đo, cần kiểm tra tình trạng hoạt động của các thiết bị đo như đồng hồ đo điện trở, kìm đo điện trở. Đảm bảo pin của thiết bị ở mức tốt để tránh tình trạng mất nguồn giữa chừng, làm sai lệch kết quả.
• Đảm bảo tiếp địa an toàn: Khi đo điện trở đất, cần đảm bảo rằng không có dòng điện nguy hiểm nào chạy qua hệ thống nối đất. Tránh đo khi đang có sét hoặc hệ thống chống sét đang hoạt động.
• Sử dụng thiết bị bảo hộ: Người thực hiện đo phải đeo găng tay cách điện, ủng cao su và đứng trên bề mặt cách điện để đảm bảo an toàn tuyệt đối.

5.3 Cách Kiểm Tra và Bảo Dưỡng Thiết Bị Đo

• Bảo dưỡng định kỳ: Các thiết bị đo cần được bảo dưỡng định kỳ để đảm bảo độ chính xác. Cần kiểm tra và hiệu chuẩn lại thiết bị đo theo hướng dẫn của nhà sản xuất.
• Kiểm tra trước và sau khi đo: Trước khi bắt đầu đo, cần kiểm tra dây nối và các kết nối để đảm bảo không có sự lỏng lẻo hoặc đứt gãy. Sau khi đo, hãy làm sạch các bộ phận của thiết bị để tránh hiện tượng oxi hóa hoặc hư hỏng do môi trường bên ngoài.

Kết quả đo điện trở đất đóng vai trò quan trọng trong nhiều lĩnh vực khác nhau. Dưới đây là một số ứng dụng chính của việc đo điện trở đất:

6.1 Đảm Bảo An Toàn Điện

• Bảo vệ con người: Điện trở đất thấp giúp nhanh chóng dẫn dòng điện xuống đất trong trường hợp rò rỉ, giảm nguy cơ bị điện giật.
• Bảo vệ thiết bị: Kết quả đo điện trở đất có thể giúp phát hiện các vấn đề như quá áp, từ đó bảo vệ thiết bị điện khỏi hư hỏng.

6.2 Thiết Kế và Thi Công Hệ Thống Tiếp Địa

• Xác định vị trí cọc tiếp địa: Kết quả đo điện trở đất giúp chọn lựa vị trí và số lượng cọc tiếp địa để đảm bảo hệ thống tiếp địa hoạt động hiệu quả.
• Đánh giá hiệu quả: Việc đo điện trở đất định kỳ giúp đánh giá hiệu quả của hệ thống tiếp địa, phát hiện và khắc phục kịp thời các vấn đề.

6.3 Thiết Kế Hệ Thống Chống Sét

• Tính toán điện trở đất: Điện trở đất thấp là yếu tố quan trọng trong việc đảm bảo hệ thống chống sét hoạt động hiệu quả, dẫn dòng điện sét xuống đất an toàn.
• Kiểm tra hiệu quả: Kết quả đo điện trở đất giúp kiểm tra xem hệ thống chống sét có đạt yêu cầu kỹ thuật hay không, từ đó có biện pháp cải thiện nếu cần thiết.

6.4 Các Ứng Dụng Khác

• Ngành viễn thông: Kết quả đo điện trở đất được sử dụng để thiết kế và lắp đặt các trạm thu phát sóng, đảm bảo chất lượng tín hiệu tốt nhất.
• Quy hoạch đất đai: Kết quả đo điện trở đất là cơ sở để đánh giá và lựa chọn các đặc điểm của điện cực đất trong quy trình thiết kế công trình.
