Cách Đo Điện Trở Tiếp Xúc: Hướng Dẫn Chi Tiết và Mẹo Thực Hành Hiệu Quả

Điện trở tiếp xúc là một yếu tố quan trọng trong các hệ thống điện, đặc biệt là ở các điểm nối tiếp xúc như mối nối, mối hàn, và các đầu cos. Đo điện trở tiếp xúc giúp phát hiện và đánh giá tình trạng của các mối nối để đảm bảo tính an toàn và hiệu suất của hệ thống điện.

1. Nguyên lý đo điện trở tiếp xúc

Điện trở tiếp xúc được xác định bởi phương pháp đo V-A một chiều. Phương pháp này dựa trên việc cấp một dòng điện DC qua đối tượng cần đo và đo điện áp rơi trên hai đầu đối tượng để tính toán giá trị điện trở theo công thức:

\[
R_x = \frac{U}{I}
\]

Trong đó:

• \(R_x\): Điện trở tiếp xúc cần đo (Ohm)
• \(U\): Điện áp rơi trên đối tượng đo (V)
• \(I\): Dòng điện chạy qua đối tượng đo (A)

2. Các bước thực hiện đo điện trở tiếp xúc

1. Kết nối thiết bị đo với đối tượng cần đo, đảm bảo kết nối chặt chẽ và đúng cực tính.
2. Kiểm tra nguồn điện và đảm bảo thiết bị đo ở trạng thái tắt (OFF) trước khi kết nối.
3. Cấp điện cho thiết bị đo và bật công tắc nguồn.
4. Lựa chọn phạm vi đo phù hợp với giá trị điện trở mong muốn.
5. Bắt đầu bơm dòng điện qua đối tượng đo, sau khoảng 2 giây, đọc giá trị điện trở hiện trên màn hình thiết bị đo.
6. Ghi lại kết quả đo và tắt nguồn thiết bị sau khi hoàn thành phép đo.

3. Những lưu ý khi đo điện trở tiếp xúc

• Đảm bảo rằng mạch đo không bị hở để tránh gây hỏng thiết bị và đảm bảo an toàn cho người đo.
• Vệ sinh kỹ các bề mặt tiếp xúc và các đầu cực trước khi thực hiện phép đo.
• Không được tiếp xúc trực tiếp với mạch đo trong quá trình thực hiện đo điện.
• Đảm bảo dòng điện đo không vượt quá cường độ dòng điện định mức để tránh sai số do hiện tượng quá nhiệt.

4. Ý nghĩa của phép đo điện trở tiếp xúc

Phép đo điện trở tiếp xúc nhằm xác định tình trạng của các mối nối, từ đó có kế hoạch bảo dưỡng, sửa chữa kịp thời nhằm tránh các sự cố nghiêm trọng trong quá trình vận hành hệ thống điện. Điện trở tiếp xúc cao có thể gây ra nhiệt độ bất thường tại các mối nối, dẫn đến hỏng hóc thiết bị và thậm chí là nguy cơ cháy nổ.

5. Các yếu tố ảnh hưởng đến điện trở tiếp xúc

• Bề mặt tiếp xúc: Sự ôxi hóa và sự không đồng đều của bề mặt tiếp xúc có thể làm tăng điện trở tiếp xúc.
• Lực ép tiếp điểm: Lực ép càng lớn thì điện trở tiếp xúc càng nhỏ, do diện tích tiếp xúc thực tế được tăng lên.
• Vật liệu tiếp điểm: Vật liệu làm tiếp điểm ảnh hưởng lớn đến giá trị điện trở, với các vật liệu mềm thường có điện trở tiếp xúc nhỏ hơn.

Hi vọng với những thông tin trên, bạn có thể hiểu rõ hơn về cách đo điện trở tiếp xúc và những yếu tố ảnh hưởng đến kết quả đo. Việc đo điện trở tiếp xúc đúng cách không chỉ giúp đảm bảo an toàn mà còn nâng cao hiệu suất hoạt động của các thiết bị điện trong hệ thống.

Điện trở tiếp xúc là một khái niệm quan trọng trong lĩnh vực kỹ thuật điện, liên quan đến các điểm tiếp xúc giữa hai bề mặt dẫn điện. Khi hai bề mặt tiếp xúc với nhau, chỉ có một phần nhỏ diện tích thực sự tiếp xúc, và tại các điểm này, dòng điện phải đi qua những đoạn đường nhỏ hơn, gây ra hiện tượng điện trở.

Điện trở tiếp xúc là một yếu tố ảnh hưởng đến hiệu suất và an toàn của hệ thống điện. Khi điện trở tiếp xúc cao, nó có thể dẫn đến các vấn đề như sụt áp, phát nhiệt quá mức tại điểm tiếp xúc, thậm chí có thể gây chập mạch hoặc hư hỏng thiết bị. Vì vậy, việc đo và kiểm tra điện trở tiếp xúc thường xuyên là cần thiết để đảm bảo sự ổn định của hệ thống.

Nguyên lý cơ bản của điện trở tiếp xúc dựa trên định luật Ohm, được xác định bởi công thức:

\[
R_x = \frac{U}{I}
\]

Trong đó:

• \(R_x\): Điện trở tiếp xúc (Ohm)
• \(U\): Điện áp rơi trên điểm tiếp xúc (V)
• \(I\): Dòng điện chạy qua điểm tiếp xúc (A)

Các yếu tố ảnh hưởng đến điện trở tiếp xúc bao gồm chất liệu bề mặt tiếp xúc, lực ép giữa các bề mặt, và độ sạch của bề mặt. Việc kiểm tra và bảo dưỡng điện trở tiếp xúc giúp phát hiện sớm các vấn đề tiềm ẩn và ngăn ngừa các sự cố nghiêm trọng trong hệ thống điện.

Điện trở tiếp xúc là hiện tượng điện trở xuất hiện tại các điểm tiếp xúc giữa hai vật dẫn điện. Khi hai bề mặt dẫn điện tiếp xúc với nhau, dòng điện phải đi qua những vùng tiếp xúc nhỏ, làm gia tăng mật độ dòng điện tại các điểm này, dẫn đến hiện tượng điện trở tiếp xúc.

Nguyên lý hoạt động của điện trở tiếp xúc được giải thích qua việc dòng điện phải vượt qua các điểm tiếp xúc nhỏ hẹp giữa hai bề mặt. Tại các điểm này, đường đi của dòng điện bị uốn cong và kéo dài hơn, tạo ra sự cản trở đối với dòng điện, tức là điện trở. Điện trở này phụ thuộc vào nhiều yếu tố như chất liệu của các bề mặt tiếp xúc, lực ép giữa các bề mặt, và điều kiện bề mặt như độ sạch, độ phẳng.

Khi hai vật dẫn tiếp xúc, diện tích thực tế của các điểm tiếp xúc thường rất nhỏ so với diện tích danh nghĩa. Điều này khiến cho điện trở tại các điểm này cao hơn so với các phần khác của mạch điện. Nếu diện tích tiếp xúc lớn hơn, điện trở sẽ nhỏ hơn do dòng điện có nhiều đường đi hơn qua các điểm tiếp xúc.

Điện trở tiếp xúc thường được biểu diễn bằng công thức:

\[
R_t = \rho \frac{L}{A}
\]

Trong đó:

• \(\rho\): Điện trở suất của vật liệu (Ohm mét)
• \(L\): Chiều dài đường đi của dòng điện qua điểm tiếp xúc (m)
• \(A\): Diện tích tiếp xúc thực tế (m²)

Điện trở tiếp xúc là một yếu tố cần được kiểm soát cẩn thận trong các thiết bị điện. Việc giảm thiểu điện trở tiếp xúc có thể giúp tăng hiệu suất và tuổi thọ của thiết bị, đồng thời giảm nguy cơ phát nhiệt quá mức và hư hỏng do quá nhiệt.

Đo điện trở tiếp xúc là một bước quan trọng trong việc kiểm tra và đánh giá tình trạng của các mối nối điện. Phương pháp đo này giúp xác định mức độ tiếp xúc và phát hiện các điểm có nguy cơ cao gây sự cố trong hệ thống điện. Dưới đây là các phương pháp đo điện trở tiếp xúc phổ biến và các bước thực hiện chi tiết.

3.1. Phương pháp đo điện áp rơi

Phương pháp này sử dụng nguyên lý cơ bản của định luật Ohm, dựa trên mối quan hệ giữa điện áp và dòng điện để tính toán điện trở tiếp xúc.

1. Kết nối ampe kế vào mạch để đo dòng điện chạy qua mối nối cần kiểm tra.
2. Đo điện áp rơi giữa hai điểm tiếp xúc bằng vôn kế.
3. Tính toán điện trở tiếp xúc theo công thức: \[R_x = \frac{U}{I}\]
4. Ghi lại giá trị điện trở và so sánh với các tiêu chuẩn để đánh giá tình trạng tiếp xúc.

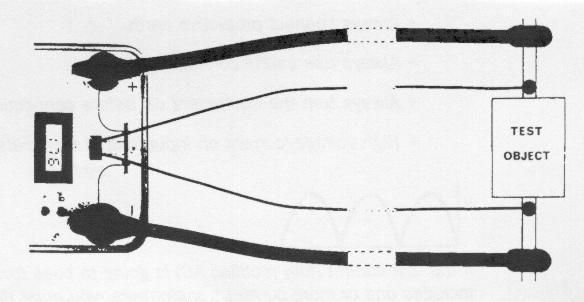

3.2. Phương pháp đo bốn dây (Kelvin)

Phương pháp đo bốn dây hay còn gọi là phương pháp Kelvin, được sử dụng để loại bỏ ảnh hưởng của điện trở dây dẫn, đảm bảo độ chính xác cao hơn trong phép đo.

1. Sử dụng hai cặp dây: một cặp để cấp dòng điện và cặp còn lại để đo điện áp rơi trên điểm tiếp xúc.
2. Cặp dây dòng được kết nối với nguồn dòng và đối tượng cần đo.
3. Cặp dây đo điện áp được kết nối gần điểm tiếp xúc, để đo điện áp rơi chính xác nhất.
4. Điện trở tiếp xúc được tính toán bằng công thức: \[R_x = \frac{U_{measured}}{I_{applied}}\]

3.3. Phương pháp đo bằng cầu Wheatstone

Cầu Wheatstone là một mạch điện chuyên dụng để đo điện trở với độ chính xác cao, bao gồm đo điện trở tiếp xúc.

1. Kết nối các đầu đo vào mạch cầu Wheatstone, với mạch cầu được cân bằng bằng cách điều chỉnh biến trở cho đến khi dòng điện qua ampe kế là bằng không.
2. Điện trở tiếp xúc được tính toán dựa trên giá trị của các điện trở trong mạch cầu khi cân bằng.
3. Phương pháp này thích hợp để đo các điện trở nhỏ và cần độ chính xác cao.

3.4. Các lưu ý khi đo điện trở tiếp xúc

• Đảm bảo các đầu đo tiếp xúc chắc chắn và không bị oxy hóa để tránh sai số.
• Tránh để dòng điện đo quá cao, có thể làm nóng và ảnh hưởng đến kết quả đo.
• Kiểm tra và vệ sinh các điểm tiếp xúc trước khi đo để có kết quả chính xác nhất.

Đo điện trở tiếp xúc là một công việc quan trọng trong nhiều lĩnh vực khác nhau, nhằm đảm bảo an toàn và hiệu quả trong vận hành hệ thống điện. Dưới đây là những ứng dụng phổ biến của việc đo điện trở tiếp xúc trong thực tế:

4.1. Ứng dụng trong các hệ thống điện công nghiệp

Trong các hệ thống điện công nghiệp, việc đo điện trở tiếp xúc được thực hiện để đảm bảo các mối nối điện luôn trong trạng thái hoạt động tốt, không bị lỏng lẻo hoặc quá tải nhiệt. Các thiết bị đóng cắt như máy cắt, dao cách ly thường xuyên phải kiểm tra điện trở tiếp xúc để ngăn chặn nguy cơ sự cố do tiếp xúc kém, gây nên hiện tượng phát nóng hoặc chập cháy.

4.2. Ứng dụng trong các thiết bị điện gia dụng

Đối với các thiết bị điện gia dụng, đo điện trở tiếp xúc giúp kiểm tra và đánh giá chất lượng các đầu nối và tiếp điểm trong thiết bị. Điều này đặc biệt quan trọng đối với các thiết bị tiêu thụ điện năng lớn như máy lạnh, máy giặt, bếp từ, nơi mà chất lượng tiếp xúc kém có thể dẫn đến tiêu thụ năng lượng không hiệu quả hoặc hư hỏng thiết bị.

4.3. Bảo dưỡng và kiểm tra định kỳ

Đo điện trở tiếp xúc là một phần quan trọng trong quy trình bảo dưỡng và kiểm tra định kỳ các hệ thống điện. Việc đo đạc thường xuyên giúp phát hiện sớm các vấn đề tại các mối nối, từ đó có thể thực hiện bảo trì hoặc thay thế trước khi xảy ra sự cố nghiêm trọng, giảm thiểu thời gian ngừng hoạt động của hệ thống và nâng cao độ tin cậy trong vận hành.

Đo điện trở tiếp xúc là một quy trình quan trọng để đảm bảo các kết nối điện trong hệ thống hoạt động tốt và an toàn. Dưới đây là một số lưu ý cần thiết khi thực hiện đo điện trở tiếp xúc:

5.1. An toàn khi đo Điện Trở Tiếp Xúc

• Trước khi đo, cần đảm bảo rằng hệ thống đã được ngắt kết nối với nguồn điện để tránh nguy cơ điện giật. Sử dụng các thiết bị bảo vệ cá nhân (PPE) như găng tay cách điện và kính bảo hộ.
• Kiểm tra thiết bị đo trước khi sử dụng để đảm bảo chúng hoạt động chính xác và không bị hỏng hóc.
• Chỉ sử dụng các dụng cụ đo điện trở có chất lượng cao và phù hợp với yêu cầu kỹ thuật của công việc.

5.2. Các lỗi thường gặp và cách khắc phục

• Điện trở đo được quá cao: Đây có thể là dấu hiệu của các tiếp điểm bị oxi hóa hoặc kết nối không chắc chắn. Trong trường hợp này, cần làm sạch các bề mặt tiếp xúc hoặc thay thế các tiếp điểm nếu cần thiết.
• Kết quả đo không ổn định: Nguyên nhân có thể do các dây đo bị lỏng hoặc tiếp điểm không chắc chắn. Kiểm tra lại các kết nối và đảm bảo rằng dây đo được gắn chặt vào các đầu tiếp điểm.
• Điện trở không đạt tiêu chuẩn: Nếu điện trở vượt quá mức cho phép, cần xem xét lại các điều kiện tiếp xúc, có thể phải thay thế tiếp điểm hoặc điều chỉnh lại lực nén của chúng.

5.3. Lưu ý khi đo trong điều kiện môi trường đặc biệt

• Trong môi trường có độ ẩm cao hoặc nhiều bụi bẩn, kết quả đo có thể bị ảnh hưởng. Cần đảm bảo rằng các bề mặt tiếp xúc được bảo vệ và sạch sẽ trước khi tiến hành đo.
• Ở nhiệt độ cực đoan, tính chất của các vật liệu tiếp xúc có thể thay đổi, ảnh hưởng đến kết quả đo. Cần xem xét các yếu tố này khi đánh giá kết quả.

Việc tuân thủ các quy tắc và lưu ý trên sẽ giúp đảm bảo rằng quá trình đo điện trở tiếp xúc diễn ra chính xác và an toàn, đồng thời kéo dài tuổi thọ của các thiết bị điện trong hệ thống.

Để đảm bảo chất lượng và an toàn trong quá trình đo điện trở tiếp xúc, các tiêu chuẩn Việt Nam đã được ban hành nhằm quy định rõ ràng về phương pháp và quy trình đo lường. Dưới đây là một số tiêu chuẩn nổi bật liên quan đến việc đo điện trở tiếp xúc:

6.1. TCVN 3624:1981 - Quy tắc nghiệm thu và phương pháp thử

TCVN 3624:1981 là một trong những tiêu chuẩn quan trọng được áp dụng để kiểm tra và nghiệm thu các mối nối tiếp xúc trong hệ thống điện. Tiêu chuẩn này quy định các phương pháp thử nghiệm bao gồm:

• Thử kéo tĩnh và thử mômen xoắn: Đảm bảo rằng mối nối có thể chịu được lực tác động mà không bị hư hỏng hoặc biến dạng.
• Đo điện trở của mối nối: Xác định điện trở của mối nối tiếp xúc để đảm bảo rằng giá trị điện trở nằm trong giới hạn cho phép, giúp giảm thiểu sự mất mát năng lượng.
• Thử phát nóng bằng dòng điện danh định: Đảm bảo rằng mối nối không bị quá nhiệt khi hoạt động ở dòng điện danh định, từ đó tránh gây hỏng hóc hoặc nguy hiểm.

6.2. TCVN 13335:2021 - Quy chuẩn về đo điện trở của dải tiếp xúc

TCVN 13335:2021 quy định về phương pháp đo điện trở của các dải tiếp xúc, đặc biệt trong các hệ thống cung cấp điện. Tiêu chuẩn này yêu cầu sử dụng các thiết bị đo chuyên dụng với điện cực dòng và điện cực điện áp được đặt tại các vị trí cụ thể trên dải tiếp xúc. Quá trình đo phải được thực hiện cẩn thận để đảm bảo tính chính xác và sự toàn vẹn của kết cấu dải tiếp xúc.

• Điện trở đo được: Phải nằm trong giới hạn do nhà sản xuất công bố.
• Thiết bị đo: Phải đáp ứng yêu cầu về độ chính xác và hiệu chuẩn thường xuyên.

Các tiêu chuẩn này không chỉ giúp đảm bảo độ an toàn và hiệu quả trong quá trình vận hành hệ thống điện mà còn góp phần kéo dài tuổi thọ của các thiết bị, giảm thiểu chi phí bảo trì và sửa chữa.

Việc đo điện trở tiếp xúc đóng vai trò quan trọng trong bảo dưỡng và kiểm tra các thiết bị điện. Dưới đây là một số bài viết và tài liệu tham khảo để bạn có thể nghiên cứu sâu hơn về chủ đề này:

• Các nguyên nhân và hậu quả của việc tăng điện trở tiếp xúc: Bài viết này giải thích các yếu tố dẫn đến sự gia tăng điện trở tiếp xúc, như mài mòn, ôxy hóa và ảnh hưởng của nhiệt độ, cũng như những hậu quả nghiêm trọng như phát nóng và nguy cơ sự cố trong hệ thống điện. Bài viết cũng đề cập đến các phương pháp đo phổ biến như đo trực tiếp và gián tiếp.
• Phương pháp đo điện trở tiếp xúc: Một bài viết chi tiết về các phương pháp đo điện trở tiếp xúc, bao gồm sử dụng các thiết bị đo chuyên dụng và các lưu ý quan trọng khi tiến hành đo. Các nội dung như điều kiện đo, các bước chuẩn bị, và yêu cầu kỹ thuật đều được trình bày cụ thể để đảm bảo độ chính xác và an toàn trong quá trình đo.
• Ứng dụng đo điện trở tiếp xúc trong bảo dưỡng hệ thống điện: Tài liệu này tập trung vào việc ứng dụng các kết quả đo điện trở tiếp xúc trong việc lập kế hoạch bảo dưỡng và sửa chữa thiết bị điện, nhằm giảm thiểu sự cố và kéo dài tuổi thọ của hệ thống điện. Bài viết cũng cung cấp các hướng dẫn về phân tích và đánh giá kết quả đo.

Để tìm hiểu thêm chi tiết, bạn có thể tham khảo các giáo trình và tài liệu kỹ thuật có liên quan, như giáo trình về hàn tiếp xúc, sách hướng dẫn đo điện trở và các bài viết chuyên ngành trên các trang web uy tín.
