Working of Scanning Electron Microscope: Khám Phá Nguyên Lý Hoạt Động Của Kính Hiển Vi Điện Tử Quét

Kính hiển vi điện tử quét (SEM - Scanning Electron Microscope) là một thiết bị khoa học tiên tiến được sử dụng để tạo ra hình ảnh có độ phân giải cao của bề mặt mẫu vật. SEM hoạt động bằng cách sử dụng một chùm điện tử thay vì ánh sáng để quét qua mẫu vật và tạo ra hình ảnh chi tiết của bề mặt mẫu. Dưới đây là các bước cơ bản về cách thức hoạt động của kính hiển vi điện tử quét:

Nguyên lý hoạt động

1. Phát xạ chùm điện tử: Một nguồn phát điện tử (thường là cathode) phát ra một chùm điện tử mạnh mẽ và tập trung. Chùm điện tử này được tăng tốc bởi một hiệu điện thế cao, thường từ vài kilovolt đến hàng trăm kilovolt.
2. Hệ thống thấu kính từ: Chùm điện tử sau đó được hội tụ và tập trung bởi hệ thống thấu kính từ để tạo thành một chùm mỏng, có kích thước nhỏ đến nanomet.
3. Quét qua mẫu: Chùm điện tử được quét qua bề mặt mẫu vật theo một mẫu hình raster. Khi chùm điện tử tương tác với mẫu, nó tạo ra các tín hiệu khác nhau như điện tử thứ cấp, điện tử tán xạ ngược và tia X.
4. Phát hiện tín hiệu: Các tín hiệu này được phát hiện bởi các bộ thu và chuyển đổi thành hình ảnh. Độ tương phản của hình ảnh có thể được điều chỉnh dựa trên sự khác biệt về cường độ của các tín hiệu này.

Ưu điểm của SEM

• Khả năng phóng đại rất cao, lên đến hàng trăm nghìn lần.
• Độ sâu trường ảnh lớn, giúp hiển thị rõ các chi tiết bề mặt.
• Cung cấp thông tin chi tiết về cấu trúc bề mặt và thành phần hóa học của mẫu vật.
• Có thể quan sát được cả các mẫu không dẫn điện thông qua việc phủ một lớp kim loại mỏng lên mẫu.

Ứng dụng của SEM

• Trong nghiên cứu vật liệu: SEM được sử dụng để nghiên cứu cấu trúc vi mô của các vật liệu như kim loại, hợp kim, polymer và gốm sứ.
• Trong sinh học: SEM giúp quan sát các cấu trúc tế bào và mô sinh học với độ chi tiết cao.
• Trong công nghiệp bán dẫn: SEM được sử dụng để kiểm tra bề mặt các vi mạch và chip điện tử.
• Trong ngành địa chất: SEM được dùng để nghiên cứu các mẫu khoáng vật và đá.

Kết luận

Kính hiển vi điện tử quét là một công cụ mạnh mẽ trong nghiên cứu khoa học và công nghệ, cho phép các nhà nghiên cứu quan sát và phân tích các mẫu vật ở cấp độ vi mô và thậm chí là cấp độ nguyên tử. Với khả năng cung cấp hình ảnh có độ phân giải cao và nhiều thông tin chi tiết, SEM đã và đang đóng góp quan trọng vào sự phát triển của nhiều lĩnh vực khoa học và công nghệ.

Kính hiển vi điện tử quét (Scanning Electron Microscope - SEM) là một thiết bị khoa học tiên tiến được sử dụng rộng rãi trong các lĩnh vực nghiên cứu vật liệu, sinh học, và công nghiệp. SEM sử dụng chùm điện tử để quét qua bề mặt của mẫu vật, từ đó tạo ra hình ảnh có độ phân giải cao và độ sâu trường ảnh lớn.

Không giống như kính hiển vi quang học sử dụng ánh sáng để quan sát mẫu vật, SEM sử dụng điện tử, giúp đạt được độ phóng đại cao hơn rất nhiều, lên đến hàng trăm nghìn lần. Điều này cho phép các nhà nghiên cứu có thể quan sát chi tiết các cấu trúc vi mô mà không thể nhìn thấy được bằng các phương pháp quang học thông thường.

Nguyên lý hoạt động cơ bản của SEM bao gồm việc phát ra một chùm điện tử từ nguồn phát, thường là một cathode, sau đó chùm điện tử này được tăng tốc và hội tụ bởi hệ thống thấu kính từ. Chùm điện tử quét qua bề mặt mẫu vật, tạo ra các tín hiệu như điện tử thứ cấp và tia X, những tín hiệu này được thu nhận và xử lý để tạo thành hình ảnh chi tiết.

Nhờ vào khả năng cung cấp hình ảnh chi tiết ở cấp độ vi mô và thậm chí là cấp độ nguyên tử, SEM đã trở thành một công cụ không thể thiếu trong việc phân tích cấu trúc bề mặt, thành phần hóa học và các tính chất vật lý của mẫu vật. SEM không chỉ được sử dụng trong nghiên cứu khoa học cơ bản mà còn được ứng dụng rộng rãi trong các ngành công nghiệp như sản xuất bán dẫn, nghiên cứu vật liệu mới, và kiểm tra chất lượng sản phẩm.

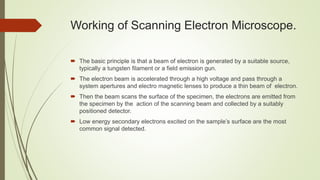

Kính hiển vi điện tử quét (SEM) hoạt động dựa trên nguyên lý sử dụng chùm điện tử để quét qua bề mặt của mẫu vật, từ đó tạo ra các tín hiệu giúp hình thành hình ảnh chi tiết của bề mặt mẫu. Nguyên lý này có thể được chia thành các bước chính như sau:

1. Phát xạ chùm điện tử:

   SEM sử dụng một nguồn phát điện tử, thường là một cathode, để phát ra một chùm điện tử. Các điện tử này được gia tốc bằng một điện áp cao (từ vài kilovolt đến hàng trăm kilovolt) để đạt đến năng lượng cần thiết cho việc quét mẫu vật.

2. Hệ thống thấu kính từ:

   Chùm điện tử sau khi được gia tốc sẽ đi qua hệ thống thấu kính từ (magnetic lenses). Hệ thống này sẽ tập trung chùm điện tử thành một chùm mỏng và sắc nét, có kích thước nhỏ đến nanomet. Điều này đảm bảo độ phân giải cao của hình ảnh thu được.

3. Quét chùm điện tử qua mẫu:

   Chùm điện tử được quét theo một mẫu hình raster qua bề mặt của mẫu vật. Khi chùm điện tử tương tác với bề mặt mẫu, nó gây ra sự phát xạ của các điện tử thứ cấp và các tín hiệu khác như tia X, điện tử tán xạ ngược, và điện tử Auger.

4. Phát hiện và xử lý tín hiệu:

   Các tín hiệu được tạo ra trong quá trình quét sẽ được thu nhận bởi các bộ thu tín hiệu (detectors). Các tín hiệu này sau đó được chuyển đổi thành tín hiệu điện và xử lý để tạo ra hình ảnh có độ phân giải cao, hiển thị chi tiết bề mặt của mẫu vật.

5. Hiển thị hình ảnh:

   Hình ảnh thu được từ tín hiệu điện tử sẽ được hiển thị trên màn hình máy tính dưới dạng ảnh đen trắng. Độ tương phản của hình ảnh phụ thuộc vào cường độ tín hiệu thu nhận được, cho phép hiển thị rõ ràng các chi tiết nhỏ trên bề mặt mẫu vật.

Nhờ vào nguyên lý hoạt động này, SEM có khả năng cung cấp thông tin chi tiết về cấu trúc bề mặt, thành phần hóa học, và các tính chất vật lý của mẫu vật, giúp các nhà khoa học và kỹ sư tiến hành nghiên cứu và phát triển trong nhiều lĩnh vực khác nhau.

Kính hiển vi điện tử quét (SEM) là một thiết bị phức tạp, bao gồm nhiều thành phần và hệ thống phụ trợ để tạo ra hình ảnh có độ phân giải cao của bề mặt mẫu vật. Dưới đây là các thành phần chính của SEM:

1. Nguồn phát điện tử:

   Đây là thành phần quan trọng nhất của SEM, thường là một cathode phát xạ nhiệt hoặc một súng điện tử phát xạ trường (field emission gun - FEG). Nguồn này phát ra chùm điện tử, sau đó được gia tốc và tập trung để quét qua mẫu vật.

2. Hệ thống thấu kính từ:

   Hệ thống này bao gồm các thấu kính từ và thấu kính điện từ, giúp hội tụ và điều khiển chùm điện tử thành một điểm nhỏ và sắc nét. Các thấu kính này đóng vai trò quyết định trong việc điều chỉnh độ phóng đại và độ phân giải của hình ảnh.

3. Buồng mẫu:

   Buồng mẫu là nơi chứa mẫu vật cần quan sát. Buồng này phải được duy trì trong điều kiện chân không cao để đảm bảo rằng chùm điện tử không bị tán xạ bởi các phân tử khí trong không khí. Các mẫu vật có thể được giữ ở vị trí cố định hoặc điều chỉnh thông qua hệ thống cơ khí.

4. Bộ quét và hệ thống điều khiển:

   Chùm điện tử được quét qua bề mặt mẫu theo một mẫu hình raster nhờ vào hệ thống cuộn dây từ và điều khiển điện tử chính xác. Bộ điều khiển này đảm bảo chùm điện tử di chuyển đúng theo quỹ đạo đã định, giúp tạo ra hình ảnh rõ ràng và chính xác.

5. Hệ thống thu nhận tín hiệu:

   Các tín hiệu như điện tử thứ cấp, điện tử tán xạ ngược và tia X được tạo ra khi chùm điện tử tương tác với mẫu. Các tín hiệu này được thu nhận bởi các bộ thu tín hiệu chuyên dụng (detectors) và sau đó được chuyển đổi thành tín hiệu điện tử để xử lý.

6. Hệ thống hiển thị và xử lý hình ảnh:

   Tín hiệu điện tử từ các bộ thu được xử lý và chuyển đổi thành hình ảnh có thể nhìn thấy trên màn hình máy tính. Hệ thống này cho phép điều chỉnh các tham số như độ tương phản, độ sáng, và phóng đại để có được hình ảnh tốt nhất.

Mỗi thành phần của SEM đều đóng một vai trò quan trọng trong việc đảm bảo chất lượng hình ảnh cuối cùng, từ việc phát điện tử cho đến việc xử lý và hiển thị hình ảnh. Sự phối hợp chặt chẽ giữa các hệ thống này giúp SEM trở thành một công cụ mạnh mẽ trong nghiên cứu và phân tích vật liệu ở cấp độ vi mô.

Kính hiển vi điện tử quét (SEM) là một công cụ quan trọng trong nhiều lĩnh vực khoa học và công nghệ, nhờ vào khả năng cung cấp hình ảnh có độ phân giải cao và chi tiết của bề mặt vật liệu. Dưới đây là một số ứng dụng chính của SEM:

1. Nghiên cứu vật liệu:

   SEM được sử dụng rộng rãi trong nghiên cứu vật liệu để phân tích cấu trúc bề mặt, độ phân bố hạt, và các khuyết tật của vật liệu. Các nhà khoa học có thể nghiên cứu sự thay đổi của cấu trúc vật liệu ở mức độ vi mô, giúp cải thiện chất lượng và hiệu suất của vật liệu trong các ứng dụng thực tế.

2. Sinh học và y học:

   Trong sinh học, SEM được sử dụng để quan sát chi tiết cấu trúc bề mặt của tế bào, vi khuẩn, và các sinh vật khác. Hình ảnh SEM giúp các nhà khoa học hiểu rõ hơn về cấu trúc tế bào và các quá trình sinh học. Trong y học, SEM có thể được sử dụng để phân tích mô bệnh lý, hỗ trợ trong chẩn đoán và nghiên cứu bệnh tật.

3. Công nghiệp bán dẫn:

   Trong ngành công nghiệp bán dẫn, SEM là công cụ không thể thiếu để kiểm tra và phân tích cấu trúc vi mạch, phát hiện các lỗi sản xuất và đảm bảo chất lượng sản phẩm. SEM giúp kiểm tra các lớp màng mỏng, các kết nối và độ chính xác của các thành phần vi điện tử.

4. Ngành địa chất:

   SEM được sử dụng để phân tích cấu trúc vi mô của các mẫu đá, khoáng sản và đất. Điều này giúp các nhà địa chất hiểu rõ hơn về nguồn gốc, quá trình hình thành và tính chất của các loại vật liệu địa chất khác nhau, từ đó đưa ra các dự đoán về tài nguyên khoáng sản và môi trường.

5. Khoa học môi trường:

   Trong nghiên cứu môi trường, SEM được sử dụng để phân tích các hạt bụi, chất ô nhiễm và các mẫu sinh học từ môi trường tự nhiên. Điều này giúp đánh giá mức độ ô nhiễm, tác động của con người lên môi trường và phát triển các biện pháp bảo vệ môi trường hiệu quả hơn.

Nhờ vào khả năng phân tích chi tiết và chính xác, SEM đã trở thành một công cụ quan trọng trong nhiều lĩnh vực, đóng góp lớn vào sự phát triển của khoa học và công nghệ hiện đại.

Kính hiển vi điện tử quét (SEM) là một công cụ mạnh mẽ trong nghiên cứu khoa học và công nghiệp. Tuy nhiên, như bất kỳ thiết bị nào, SEM cũng có những ưu điểm và hạn chế riêng. Dưới đây là phân tích chi tiết về các ưu điểm và hạn chế của SEM:

Ưu điểm của SEM

• Độ phân giải cao:

  SEM có khả năng phóng đại hình ảnh lên đến hàng trăm nghìn lần, cho phép quan sát chi tiết các cấu trúc vi mô mà các kính hiển vi quang học không thể đạt được. Điều này rất hữu ích trong việc nghiên cứu các cấu trúc bề mặt và vi cấu trúc của vật liệu.

• Độ sâu trường ảnh lớn:

  So với kính hiển vi quang học, SEM cung cấp độ sâu trường ảnh lớn hơn, cho phép hiển thị rõ ràng các chi tiết ở nhiều độ sâu khác nhau của mẫu vật. Điều này làm cho hình ảnh từ SEM có độ sâu và rõ nét.

• Khả năng phân tích thành phần hóa học:

  SEM kết hợp với các đầu dò như EDS (Energy Dispersive X-ray Spectroscopy) cho phép phân tích thành phần hóa học của mẫu vật, giúp xác định các nguyên tố hiện diện và nồng độ của chúng trong mẫu.

• Quan sát được mẫu không dẫn điện:

  Với một số kỹ thuật chuẩn bị mẫu như phủ vàng hoặc carbon, SEM có thể quan sát được các mẫu không dẫn điện, mở rộng phạm vi ứng dụng trong các nghiên cứu về sinh học, địa chất và khoa học vật liệu.

Hạn chế của SEM

• Yêu cầu môi trường chân không:

  SEM yêu cầu mẫu vật phải được đặt trong buồng chân không để chùm điện tử không bị tán xạ bởi các phân tử khí. Điều này có thể hạn chế việc quan sát các mẫu vật sinh học sống hoặc các mẫu vật nhạy cảm với điều kiện chân không.

• Cần chuẩn bị mẫu kỹ lưỡng:

  Mẫu vật cần được chuẩn bị kỹ lưỡng trước khi quan sát bằng SEM, đặc biệt là với các mẫu không dẫn điện. Việc này có thể làm tốn thời gian và công sức, đồng thời mẫu vật có thể bị thay đổi hoặc hư hại trong quá trình chuẩn bị.

• Chi phí cao:

  SEM là thiết bị đắt đỏ, cả về chi phí mua sắm lẫn bảo trì. Điều này có thể là một rào cản đối với các phòng thí nghiệm có ngân sách hạn chế.

• Không thể quan sát cấu trúc bên trong:

  SEM chỉ cho phép quan sát bề mặt của mẫu vật, không thể cung cấp thông tin về cấu trúc bên trong. Đối với những ứng dụng cần nghiên cứu cấu trúc nội tại, các kỹ thuật khác như TEM (Transmission Electron Microscopy) sẽ phù hợp hơn.

Nhìn chung, SEM là một công cụ cực kỳ hữu ích với nhiều ưu điểm vượt trội, nhưng cũng có một số hạn chế cần được cân nhắc khi sử dụng trong nghiên cứu và ứng dụng thực tiễn.

Việc bảo trì và bảo dưỡng kính hiển vi điện tử quét (SEM) là vô cùng quan trọng để đảm bảo thiết bị hoạt động ổn định và cho ra kết quả chính xác. Dưới đây là các bước chi tiết để thực hiện quá trình này:

1. Kiểm tra và bảo dưỡng định kỳ

• Kiểm tra chân không:

  Đảm bảo hệ thống chân không của SEM hoạt động hiệu quả là yếu tố quan trọng. Thường xuyên kiểm tra mức độ chân không trong buồng mẫu, các bộ phận kết nối và bơm chân không để phát hiện và khắc phục kịp thời các lỗi rò rỉ hoặc giảm hiệu suất.

• Làm sạch thấu kính và buồng mẫu:

  Các thấu kính từ và buồng mẫu cần được vệ sinh sạch sẽ để tránh các tạp chất làm ảnh hưởng đến chất lượng hình ảnh. Sử dụng các dụng cụ chuyên dụng và thực hiện vệ sinh nhẹ nhàng để tránh làm hỏng các bộ phận nhạy cảm.

• Bảo trì nguồn điện tử:

  Nguồn phát điện tử là một trong những thành phần quan trọng nhất của SEM. Kiểm tra và thay thế các bộ phận như cathode hoặc FEG theo định kỳ để đảm bảo chùm điện tử ổn định và có tuổi thọ cao.

2. Quy trình vệ sinh và bảo dưỡng hàng ngày

• Vệ sinh ngoại thất:

  Thường xuyên lau chùi bên ngoài thiết bị để giữ sạch bụi bẩn và tránh tích tụ tạp chất có thể ảnh hưởng đến hoạt động của các bộ phận cơ học và điện tử.

• Kiểm tra và làm sạch bộ lọc không khí:

  Bộ lọc không khí cần được kiểm tra và vệ sinh hàng ngày để đảm bảo không khí trong buồng SEM luôn sạch và không chứa các hạt bụi nhỏ có thể gây hỏng hóc cho thiết bị.

• Ghi chép hoạt động:

  Ghi lại các thông số hoạt động hàng ngày của SEM như thời gian hoạt động, áp suất chân không, và các sự cố xảy ra. Điều này giúp theo dõi hiệu suất của thiết bị và phát hiện các vấn đề tiềm ẩn.

3. Thực hiện bảo dưỡng nâng cao

• Hiệu chuẩn thiết bị:

  Định kỳ hiệu chuẩn các thành phần quan trọng như hệ thống quét, thấu kính, và nguồn phát điện tử để đảm bảo SEM hoạt động với độ chính xác cao nhất. Quá trình này thường đòi hỏi sự tham gia của kỹ thuật viên chuyên nghiệp.

• Thay thế các bộ phận mòn:

  Trong quá trình sử dụng, các bộ phận như thấu kính, gương, và các cảm biến có thể bị mòn và cần được thay thế để duy trì chất lượng hình ảnh. Hãy theo dõi các dấu hiệu suy giảm hiệu suất để thực hiện thay thế kịp thời.

Bằng cách thực hiện đúng quy trình bảo trì và bảo dưỡng, kính hiển vi điện tử quét sẽ luôn hoạt động ổn định, kéo dài tuổi thọ và cung cấp kết quả phân tích chính xác, giúp tối ưu hóa quá trình nghiên cứu và sản xuất.

Kính Hiển Vi Điện Tử Quét (SEM) là một công cụ mạnh mẽ và quan trọng trong nhiều lĩnh vực khoa học và công nghiệp. Với khả năng cung cấp hình ảnh chi tiết ở cấp độ nano, SEM đã mở ra những cơ hội mới trong nghiên cứu vật liệu, sinh học, công nghiệp bán dẫn và địa chất.

Cấu trúc và nguyên lý hoạt động của SEM dựa trên sự tương tác giữa chùm điện tử và mẫu vật, từ đó tạo ra các tín hiệu có thể phân tích để thu được hình ảnh có độ phân giải cao. Mặc dù có những hạn chế nhất định như chi phí cao và yêu cầu kỹ thuật vận hành phức tạp, SEM vẫn là một công cụ không thể thiếu trong việc khám phá thế giới vi mô.

Việc bảo trì và bảo dưỡng SEM cũng rất quan trọng để đảm bảo hoạt động ổn định và kéo dài tuổi thọ của thiết bị. Kiểm tra và vệ sinh thường xuyên, cùng với việc bảo dưỡng định kỳ, giúp ngăn ngừa các sự cố và duy trì chất lượng hình ảnh cao.

Trong tương lai, với sự phát triển của công nghệ, SEM có thể sẽ tiếp tục được cải tiến, mang lại những tiến bộ vượt bậc trong nghiên cứu và ứng dụng thực tiễn. Sự kết hợp giữa SEM và các công nghệ phân tích khác có thể mở ra những phương pháp nghiên cứu mới, đẩy mạnh sự hiểu biết về cấu trúc và tính chất của vật liệu ở mức độ chi tiết chưa từng có.

Tóm lại, SEM là một công cụ không thể thiếu cho các nhà khoa học và kỹ sư, đóng góp to lớn vào sự tiến bộ của khoa học kỹ thuật và công nghiệp hiện đại.
