Trị Số Điện Trở: Hướng Dẫn Toàn Diện và Ứng Dụng Thực Tế

Điện trở là một linh kiện điện tử thụ động có khả năng cản trở dòng điện trong mạch điện. Trị số điện trở là giá trị biểu thị khả năng này, thường được đo bằng đơn vị Ohm (Ω). Điện trở càng cao, khả năng cản trở dòng điện càng lớn. Trị số điện trở có thể được xác định bằng cách đọc các vòng màu trên thân điện trở hoặc thông qua các công thức tính toán dựa trên kích thước và vật liệu cấu thành điện trở.

Các Phương Pháp Đọc Trị Số Điện Trở

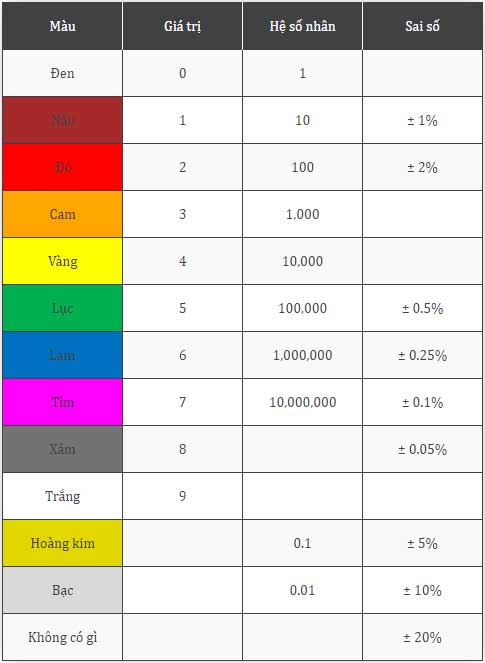

• Bảng Màu Điện Trở: Điện trở thường có các vòng màu để biểu thị trị số của nó. Các vòng màu này theo thứ tự biểu thị các chữ số hàng chục, đơn vị và bội số của cơ số 10, cùng với mức sai số. Ví dụ, điện trở có các vòng màu đỏ, đỏ, nâu và vàng sẽ có trị số là 220Ω với sai số 5%.
• Điện Trở Dán (SMD): Các điện trở dán sử dụng mã số thay vì vòng màu. Mã này bao gồm ba hoặc bốn chữ số, với hai hoặc ba chữ số đầu tiên là giá trị điện trở và chữ số cuối cùng là số mũ của cơ số 10.

Công Thức Tính Toán Điện Trở

Trị số điện trở có thể được tính toán dựa trên kích thước và vật liệu của điện trở. Công thức tính toán cơ bản được sử dụng trong nhiều trường hợp là:

\[
R = \frac{\rho \cdot L}{A}
\]

Trong đó:

• \( R \) là điện trở (Ω)
• \( \rho \) là điện trở suất của vật liệu (Ω·m)
• \( L \) là chiều dài của điện trở (m)
• \( A \) là diện tích tiết diện ngang của điện trở (m²)

Ứng Dụng của Điện Trở

Điện trở là một linh kiện không thể thiếu trong các mạch điện tử, được sử dụng để:

1. Giới hạn dòng điện trong mạch để bảo vệ các linh kiện khác.
2. Chia điện áp trong mạch phân chia điện áp.
3. Hoạt động như tải trong các mạch khuếch đại và dao động.
4. Giảm nhiễu tín hiệu trong các mạch lọc và điều chỉnh tín hiệu.

Phân Loại Điện Trở

Điện trở có nhiều loại khác nhau, tùy thuộc vào vật liệu và ứng dụng:

• Điện Trở Than: Loại điện trở làm từ carbon, có giá thành thấp, thường được sử dụng trong các ứng dụng không đòi hỏi độ chính xác cao.
• Điện Trở Dây Quấn: Loại điện trở có độ chính xác cao, được làm từ dây kim loại quấn quanh lõi cách điện, thường được sử dụng trong các ứng dụng yêu cầu công suất lớn.
• Điện Trở Gốm: Loại điện trở có khả năng chịu nhiệt tốt, thường được sử dụng trong các ứng dụng cần độ bền cơ học cao.

Như vậy, trị số điện trở là một thông số quan trọng trong thiết kế và vận hành các mạch điện tử. Hiểu rõ về cách đọc và tính toán trị số điện trở sẽ giúp kỹ sư điện tử tối ưu hóa hiệu suất và độ an toàn của các thiết bị điện tử.

Điện trở là một linh kiện điện tử thụ động có khả năng cản trở dòng điện trong mạch điện. Trong mạch điện, điện trở được sử dụng để điều chỉnh mức độ dòng điện và điện áp, từ đó bảo vệ các linh kiện khác khỏi bị hư hỏng do quá tải.

Trị số điện trở, thường được ký hiệu là \( R \), được đo bằng đơn vị Ohm (Ω). Trị số này phản ánh mức độ cản trở mà điện trở gây ra cho dòng điện. Công thức cơ bản liên quan đến điện trở trong một mạch điện là:

\[
R = \frac{V}{I}
\]

Trong đó:

• \( R \) là điện trở (Ω)
• \( V \) là điện áp (V)
• \( I \) là dòng điện (A)

Điện trở hoạt động dựa trên nguyên lý rằng khi dòng điện đi qua một vật dẫn, nó gặp phải sự cản trở từ vật liệu của vật dẫn đó, gây ra sự tiêu hao năng lượng dưới dạng nhiệt. Mức độ cản trở này phụ thuộc vào các yếu tố như chiều dài, tiết diện và chất liệu của vật dẫn.

Trong thực tế, điện trở được phân loại thành nhiều loại khác nhau như điện trở than, điện trở dây quấn, và điện trở gốm, mỗi loại có đặc tính riêng phù hợp với các ứng dụng cụ thể trong kỹ thuật điện tử.

Đo và tính toán trị số điện trở là quá trình quan trọng trong việc kiểm tra và phân tích các mạch điện. Dưới đây là các phương pháp chính để đo và tính toán trị số điện trở.

1. Phương Pháp Đo Trị Số Điện Trở

• Sử Dụng Đồng Hồ Vạn Năng: Đây là phương pháp phổ biến và đơn giản nhất để đo điện trở. Đồng hồ vạn năng có chế độ đo điện trở, khi đặt hai đầu của đồng hồ vào hai đầu của điện trở, giá trị điện trở sẽ hiển thị trên màn hình. Đảm bảo rằng mạch điện đang đo không có dòng điện chạy qua để tránh đo sai kết quả.
• Sử Dụng Cầu Wheatstone: Đây là một phương pháp đo điện trở chính xác, đặc biệt khi cần đo các điện trở có giá trị nhỏ. Cầu Wheatstone sử dụng một mạch cầu để so sánh điện trở không biết với một điện trở chuẩn, cho phép tính toán chính xác trị số điện trở cần đo.
• Phương Pháp Sử Dụng Máy Đo Điện Trở Chuyên Dụng: Các thiết bị chuyên dụng như Ohmmeter hay Megger cũng được sử dụng để đo điện trở, đặc biệt trong các ứng dụng công nghiệp hoặc khi cần đo điện trở cao.

2. Phương Pháp Tính Toán Trị Số Điện Trở

Trị số điện trở có thể được tính toán thông qua các công thức cơ bản và các yếu tố liên quan đến vật liệu và cấu trúc của điện trở.

• Công Thức Cơ Bản:

Công thức tính điện trở từ điện áp và dòng điện là:


\[
R = \frac{V}{I}
\]

Trong đó:

• \( R \) là điện trở (Ω)
• \( V \) là điện áp (V)
• \( I \) là dòng điện (A)
• Tính Điện Trở Từ Vật Liệu:

Khi biết vật liệu và hình dạng của điện trở, ta có thể tính toán điện trở theo công thức:


\[
R = \frac{\rho \cdot L}{A}
\]

Trong đó:

• \( \rho \) là điện trở suất của vật liệu (Ω·m)
• \( L \) là chiều dài của điện trở (m)
• \( A \) là diện tích tiết diện ngang của điện trở (m²)
• Đọc Trị Số Điện Trở Qua Màu Sắc:

Điện trở thường có các dải màu biểu thị giá trị của nó. Các dải màu này được mã hóa theo tiêu chuẩn, với mỗi màu đại diện cho một chữ số nhất định, cùng với sai số của điện trở.

Hiểu rõ các phương pháp đo và tính toán trị số điện trở sẽ giúp đảm bảo sự chính xác trong các phép đo và thiết kế mạch điện tử, từ đó nâng cao hiệu quả hoạt động của các hệ thống điện tử.

Điện trở là một trong những linh kiện điện tử cơ bản, được sử dụng rộng rãi trong nhiều ứng dụng khác nhau. Tùy thuộc vào chất liệu, cấu tạo và công dụng, điện trở được chia thành nhiều loại khác nhau. Dưới đây là các loại điện trở phổ biến nhất cùng với đặc điểm và ứng dụng của chúng.

• Điện Trở Carbon (Điện Trở Than):

Điện trở carbon là loại điện trở phổ biến, được chế tạo từ hỗn hợp carbon và chất kết dính. Chúng có giá thành rẻ và được sử dụng rộng rãi trong các mạch điện tử thông dụng. Tuy nhiên, điện trở carbon có độ chính xác không cao và dễ bị ảnh hưởng bởi nhiệt độ, dẫn đến thay đổi trị số điện trở.

• Điện Trở Dây Quấn:

Loại điện trở này được làm từ dây kim loại quấn quanh một lõi cách điện. Điện trở dây quấn có độ chính xác cao và khả năng chịu nhiệt tốt, thường được sử dụng trong các ứng dụng yêu cầu công suất lớn hoặc trong các thiết bị đo lường chính xác. Tuy nhiên, do có cấu tạo phức tạp nên điện trở dây quấn thường có giá thành cao hơn so với điện trở carbon.

• Điện Trở Gốm:

Điện trở gốm được làm từ hỗn hợp oxit kim loại và gốm, có khả năng chịu nhiệt và độ bền cơ học cao. Chúng thường được sử dụng trong các mạch điện tử công nghiệp, nơi yêu cầu tính ổn định và độ bền cao. Điện trở gốm cũng có khả năng chống lại sự ăn mòn và độ ẩm tốt.

• Điện Trở Dán (SMD):

Điện trở dán là loại điện trở kích thước nhỏ, được gắn trực tiếp lên bề mặt bảng mạch in (PCB) mà không cần sử dụng chân cắm. Loại điện trở này được sử dụng phổ biến trong các thiết bị điện tử hiện đại, giúp giảm kích thước và khối lượng của sản phẩm. Điện trở SMD có các mã số đặc biệt để xác định trị số điện trở.

• Điện Trở Biến Đổi (Biến Trở):

Biến trở là loại điện trở có thể thay đổi trị số bằng cách điều chỉnh một cần gạt hoặc vít xoay. Loại điện trở này được sử dụng trong các ứng dụng cần điều chỉnh mức độ dòng điện hoặc điện áp, như trong các nút điều chỉnh âm lượng của thiết bị âm thanh.

Việc lựa chọn loại điện trở phù hợp là yếu tố quan trọng để đảm bảo hiệu suất và độ bền của mạch điện tử. Mỗi loại điện trở có những ưu điểm và nhược điểm riêng, tùy thuộc vào yêu cầu của ứng dụng mà kỹ sư điện tử sẽ lựa chọn loại điện trở thích hợp nhất.

Điện trở đóng vai trò quan trọng trong hầu hết các mạch điện tử, đảm bảo hoạt động ổn định và chính xác của các thiết bị. Dưới đây là một số ứng dụng phổ biến của điện trở trong kỹ thuật điện tử:

• Giới Hạn Dòng Điện:

Điện trở được sử dụng để giới hạn dòng điện chạy qua các linh kiện nhạy cảm như đèn LED, transistor, và ICs. Điều này giúp bảo vệ các linh kiện khỏi bị hư hỏng do dòng điện quá mức.

• Chia Điện Áp:

Trong nhiều mạch điện, điện trở được dùng để chia điện áp. Bằng cách sử dụng một mạch chia điện áp, ta có thể tạo ra các mức điện áp nhỏ hơn từ một nguồn điện áp lớn, phù hợp với yêu cầu của các linh kiện khác nhau trong mạch.

• Tạo Tải Cho Mạch:

Điện trở có thể được sử dụng để tạo tải cho mạch, tức là đảm bảo rằng một mạch điện có một lượng dòng điện nhất định chạy qua để duy trì hoạt động ổn định. Ví dụ, trong mạch khuếch đại, điện trở được dùng để tạo tải cho các tầng khuếch đại.

• Điều Chỉnh Tần Số:

Trong các mạch lọc và dao động, điện trở kết hợp với tụ điện và cuộn cảm để xác định tần số hoạt động của mạch. Bằng cách thay đổi trị số điện trở, ta có thể điều chỉnh tần số của tín hiệu điện.

• Phân Cực Cho Transistor:

Điện trở được sử dụng để phân cực các transistor trong mạch khuếch đại, giúp duy trì hoạt động ổn định và tuyến tính của transistor. Điều này rất quan trọng trong các mạch khuếch đại tín hiệu và mạch điều khiển.

• Giảm Nhiễu:

Điện trở kết hợp với tụ điện có thể được sử dụng để lọc nhiễu trong mạch điện, giúp loại bỏ các thành phần tần số không mong muốn và đảm bảo tín hiệu đầu ra sạch và ổn định.

Như vậy, điện trở là linh kiện không thể thiếu trong các mạch điện tử, từ những ứng dụng đơn giản đến các hệ thống phức tạp, đóng vai trò quan trọng trong việc điều chỉnh và bảo vệ mạch.

Trong kỹ thuật điện tử, sai số và độ chính xác của điện trở là hai yếu tố quan trọng ảnh hưởng đến hiệu suất của mạch điện. Hiểu rõ về các yếu tố này giúp kỹ sư điện tử lựa chọn linh kiện phù hợp và đảm bảo mạch hoạt động chính xác.

1. Sai Số Của Điện Trở

Sai số của điện trở biểu thị mức độ khác biệt giữa trị số danh định của điện trở và trị số thực tế của nó. Sai số được ký hiệu bằng dải màu cuối cùng trên thân điện trở và được biểu thị dưới dạng phần trăm.

• Sai Số Thường Gặp:
• ±1%: Thường thấy ở các điện trở có độ chính xác cao như điện trở kim loại film.
• ±5%: Thường gặp ở các điện trở carbon.
• ±10% và ±20%: Thường gặp ở các điện trở có độ chính xác thấp hơn, như điện trở dây quấn hoặc điện trở gốm.
• Tác Động Của Sai Số:

Sai số lớn có thể dẫn đến sai lệch trong hoạt động của mạch, đặc biệt là trong các mạch yêu cầu độ chính xác cao như mạch khuếch đại, mạch đo lường. Do đó, việc lựa chọn điện trở với sai số phù hợp là rất quan trọng.

2. Độ Chính Xác Của Điện Trở

Độ chính xác của điện trở thể hiện khả năng giữ ổn định trị số của nó trong các điều kiện làm việc khác nhau. Điện trở có độ chính xác cao thường có sai số thấp và ít bị ảnh hưởng bởi các yếu tố môi trường như nhiệt độ, độ ẩm.

• Yếu Tố Ảnh Hưởng Đến Độ Chính Xác:
• Nhiệt Độ: Điện trở suất của vật liệu thay đổi theo nhiệt độ, gây ra sự thay đổi trị số điện trở.
• Độ Ẩm: Điện trở có thể hấp thụ độ ẩm từ môi trường, ảnh hưởng đến độ dẫn điện và trị số điện trở.
• Thời Gian Sử Dụng: Qua thời gian, sự lão hóa của vật liệu cũng làm thay đổi trị số điện trở.
• Các Loại Điện Trở Có Độ Chính Xác Cao:

Điện trở kim loại film và điện trở màng mỏng thường có độ chính xác cao hơn so với các loại điện trở khác, nhờ vào vật liệu và công nghệ sản xuất.

Để đảm bảo độ chính xác của mạch điện tử, kỹ sư cần chú ý đến sai số và độ chính xác của điện trở khi thiết kế và lựa chọn linh kiện. Những yếu tố này có thể ảnh hưởng trực tiếp đến hiệu suất và độ tin cậy của các thiết bị điện tử.

Nhiệt Độ Ảnh Hưởng Đến Trị Số Điện Trở

Nhiệt độ là một yếu tố quan trọng ảnh hưởng trực tiếp đến trị số điện trở của vật liệu. Khi nhiệt độ tăng, điện trở của hầu hết các chất dẫn điện cũng tăng theo, do sự gia tăng của sự dao động nguyên tử làm cản trở dòng điện. Đối với các chất dẫn điện như kim loại, mối quan hệ giữa nhiệt độ và điện trở thường được biểu diễn qua hệ số nhiệt điện trở dương. Ngược lại, trong một số vật liệu như cacbon hay chất bán dẫn, hệ số này lại âm, tức là khi nhiệt độ tăng, điện trở giảm.

Công thức tính sự thay đổi điện trở theo nhiệt độ được biểu diễn như sau:

\( R = R_0 [1 + \alpha (T - T_0)] \)

Trong đó:

• R là điện trở ở nhiệt độ \(T\) (đơn vị: Ohm)
• R_0 là điện trở ở nhiệt độ gốc \(T_0\)
• \(\alpha\) là hệ số nhiệt điện trở của vật liệu
• T là nhiệt độ hiện tại
• T_0 là nhiệt độ gốc

Điện Trở Và Sự Cách Điện

Điện trở cũng đóng vai trò quan trọng trong việc đảm bảo sự cách điện giữa các bộ phận khác nhau trong mạch điện. Một vật liệu cách điện lý tưởng sẽ có điện trở vô cùng lớn, ngăn không cho dòng điện chạy qua. Tuy nhiên, trong thực tế, ngay cả các vật liệu cách điện cũng có một mức độ dẫn điện nhỏ, gọi là điện trở cách điện.

Sự cách điện kém có thể dẫn đến hiện tượng rò rỉ dòng điện, gây ra những nguy cơ về an toàn, chẳng hạn như giật điện hoặc hỏa hoạn. Do đó, trong các ứng dụng điện tử và điện công nghiệp, việc đo và kiểm tra điện trở cách điện là rất quan trọng. Đặc biệt, đối với các hệ thống điện áp cao, điện trở cách điện cần phải rất lớn để đảm bảo an toàn.

Quá trình lão hóa vật liệu, tác động của môi trường như ẩm ướt hay bụi bẩn đều có thể làm giảm đáng kể khả năng cách điện của vật liệu, dẫn đến nguy cơ hỏng hóc hoặc tai nạn.

Việc duy trì điện trở cách điện trong các thiết bị điện tử được thực hiện qua các quy trình bảo trì định kỳ, bao gồm việc kiểm tra và thay thế các vật liệu cách điện bị hỏng hoặc xuống cấp.

Hiện Tượng Điện Trở Tiếp Xúc

Điện trở tiếp xúc là một hiện tượng xảy ra khi hai bề mặt dẫn điện tiếp xúc với nhau, tạo ra một mức điện trở nhất định tại điểm tiếp xúc. Điện trở tiếp xúc thường xuất hiện trong các mối nối, tiếp điểm của thiết bị điện tử, và có thể ảnh hưởng đến hiệu suất của mạch điện.

Hiện tượng này có thể được giảm thiểu bằng cách cải thiện chất lượng bề mặt tiếp xúc, sử dụng các vật liệu dẫn điện tốt, và đảm bảo lực nén tiếp xúc đủ lớn. Trong các ứng dụng yêu cầu độ chính xác cao, điện trở tiếp xúc cần được kiểm soát chặt chẽ để tránh các sai số không mong muốn.

Đối với các thiết bị đã qua sử dụng lâu dài, lớp ôxy hóa trên bề mặt tiếp xúc hoặc sự tích tụ bụi bẩn có thể làm tăng điện trở tiếp xúc, gây ra hiện tượng mất tiếp xúc hoặc tăng nhiệt độ tại mối nối.

Sự Tụt Áp Trên Điện Trở

Sự tụt áp trên điện trở là hiện tượng mà điện áp giảm khi dòng điện chạy qua một điện trở. Mức độ tụt áp tỷ lệ thuận với trị số điện trở và dòng điện đi qua nó, được xác định bởi định luật Ohm:

\( U = I \times R \)

Trong đó:

• U là điện áp tụt qua điện trở (V)
• I là dòng điện chạy qua điện trở (A)
• R là trị số điện trở (Ω)

Hiện tượng này được sử dụng trong các mạch phân áp để chia nhỏ điện áp cung cấp cho các phần khác nhau của mạch điện, đảm bảo hoạt động ổn định của các linh kiện.
