Kích Thước Điện Trở Dán: Tất Tần Tật Những Điều Bạn Cần Biết

Điện trở dán, hay còn gọi là điện trở SMD (Surface-Mount Device), là một linh kiện điện tử quan trọng trong các mạch in. Điện trở dán được sử dụng rộng rãi trong các thiết bị điện tử hiện đại do kích thước nhỏ gọn và khả năng gắn trực tiếp lên bề mặt mạch in mà không cần khoan lỗ.

Kích Thước Của Điện Trở Dán

Các điện trở dán có nhiều kích thước khác nhau để phù hợp với các ứng dụng khác nhau. Kích thước của điện trở dán thường được biểu thị bằng một cặp số, ví dụ như 0603, 0805, 1206. Các số này biểu thị kích thước theo đơn vị inch:

• 0402: 0.04 x 0.02 inch (1.0 x 0.5 mm)
• 0603: 0.06 x 0.03 inch (1.5 x 0.8 mm)

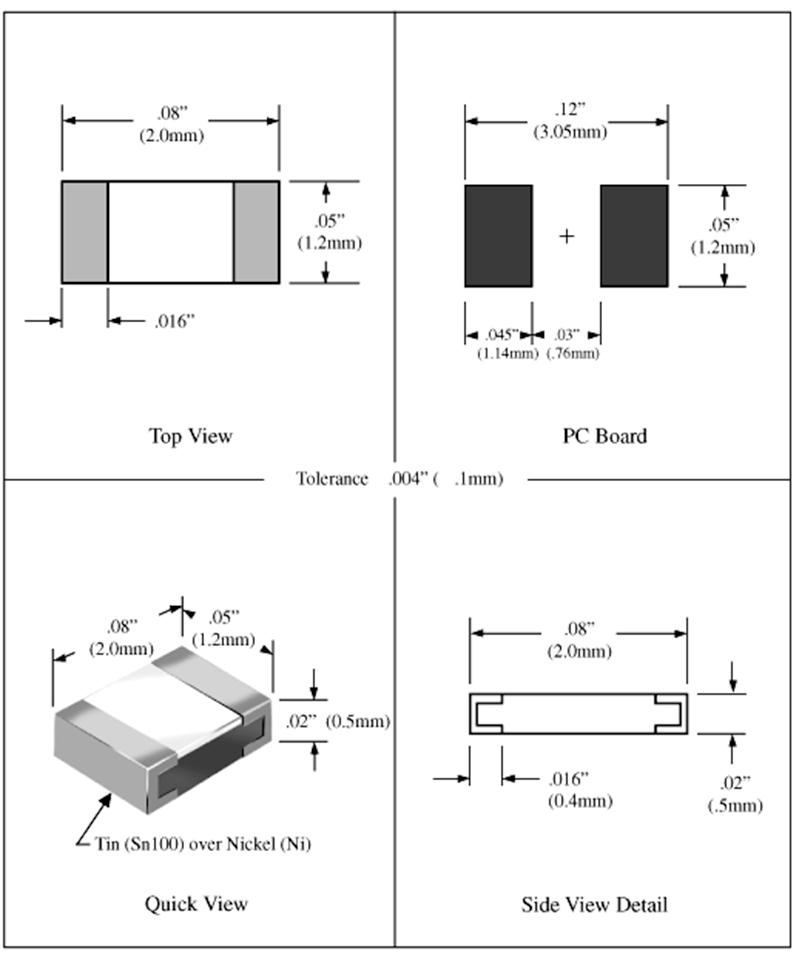

• 0805: 0.08 x 0.05 inch (2.0 x 1.25 mm)
• 1206: 0.12 x 0.06 inch (3.2 x 1.6 mm)
• 1210: 0.12 x 0.10 inch (3.2 x 2.5 mm)
• 1812: 0.18 x 0.12 inch (4.5 x 3.2 mm)
• 2010: 0.20 x 0.10 inch (5.0 x 2.5 mm)
• 2512: 0.25 x 0.12 inch (6.3 x 3.2 mm)

Cách Đọc Ký Hiệu Trên Điện Trở Dán

Điện trở dán thường có các ký hiệu đặc biệt để biểu thị giá trị của nó. Các ký hiệu này thường là một chuỗi số hoặc chữ cái được in trên bề mặt điện trở:

1. Điện trở 3 chữ số: Hai chữ số đầu tiên là giá trị điện trở, chữ số thứ ba là số mũ của 10. Ví dụ: 472 nghĩa là 47 x 10² = 4700 Ω.
2. Điện trở 4 chữ số: Ba chữ số đầu tiên là giá trị điện trở, chữ số thứ tư là số mũ của 10. Ví dụ: 1001 nghĩa là 100 x 10¹ = 1000 Ω.
3. Điện trở dưới 10 ohm: Ký hiệu bao gồm một chữ "R" để biểu thị dấu thập phân. Ví dụ: 4R7 nghĩa là 4.7 Ω.

Công Dụng Và Ứng Dụng

Điện trở dán có nhiều công dụng trong các mạch điện tử, bao gồm:

• Hạn chế dòng điện, giảm điện áp.
• Tạo sụt áp để cấp nguồn cho các linh kiện khác.
• Tham gia vào các mạch dao động và mạch lọc tín hiệu.
• Phân cực cho các linh kiện bán dẫn như transistor.

Ưu Điểm Của Điện Trở Dán

Điện trở dán có nhiều ưu điểm so với các loại điện trở truyền thống:

• Kích thước nhỏ gọn, phù hợp cho các mạch điện tử có mật độ linh kiện cao.
• Dễ dàng lắp đặt tự động bằng máy móc trong quy trình sản xuất hàng loạt.
• Khả năng hoạt động ổn định trong nhiều điều kiện môi trường khác nhau.

Điện trở dán, còn gọi là điện trở SMD (Surface-Mount Device), là một thành phần quan trọng trong các mạch điện tử hiện đại. Được phát triển để đáp ứng nhu cầu thu nhỏ kích thước thiết bị điện tử, điện trở dán có thể gắn trực tiếp lên bề mặt bảng mạch in mà không cần lỗ khoan như các loại điện trở truyền thống.

Điện trở dán được sản xuất với nhiều kích thước khác nhau, phù hợp với từng ứng dụng cụ thể. Kích thước của điện trở dán thường được ký hiệu bằng các mã số, như 0603, 0805, 1206, phản ánh kích thước vật lý của chúng theo đơn vị inch. Ví dụ, điện trở 0603 có kích thước 0.06 x 0.03 inch (1.5 x 0.8 mm).

• Ưu điểm của điện trở dán: Điện trở dán có kích thước nhỏ gọn, dễ dàng lắp đặt tự động trong các dây chuyền sản xuất hàng loạt, và có khả năng hoạt động ổn định trong nhiều điều kiện môi trường khác nhau.
• Ứng dụng: Điện trở dán được sử dụng rộng rãi trong các thiết bị điện tử như điện thoại di động, máy tính, và các thiết bị điện tử tiêu dùng khác, nơi yêu cầu sự nhỏ gọn và hiệu quả cao.
• Chất liệu: Điện trở dán có thể được làm từ nhiều loại vật liệu khác nhau như cacbon, kim loại, và màng oxit, mỗi loại có những đặc tính và ứng dụng riêng.

Nhờ vào sự tiện lợi và tính năng vượt trội, điện trở dán đã trở thành lựa chọn phổ biến trong công nghiệp điện tử hiện đại. Chúng không chỉ giúp tối ưu hóa không gian trên bảng mạch in mà còn góp phần nâng cao hiệu suất hoạt động của các thiết bị điện tử.

Kích thước của điện trở dán là một yếu tố quan trọng cần xem xét khi thiết kế và lắp đặt các mạch điện tử. Các điện trở dán có nhiều kích thước khác nhau, mỗi kích thước phù hợp với các yêu cầu cụ thể của ứng dụng. Các kích thước này thường được mã hóa bằng các con số, biểu thị chiều dài và chiều rộng của điện trở theo đơn vị inch. Dưới đây là các kích thước phổ biến của điện trở dán:

Mã kích thước được sử dụng để xác định kích thước thực tế của điện trở dán. Các mã số như 0603, 0805, 1206 được sử dụng phổ biến nhất trong các mạch điện tử tiêu dùng và công nghiệp. Sự lựa chọn kích thước điện trở dán phụ thuộc vào không gian trên bảng mạch và yêu cầu công suất.

Kích thước nhỏ hơn như 0201 và 0402 thường được sử dụng trong các thiết bị di động và các ứng dụng đòi hỏi sự nhỏ gọn. Ngược lại, các kích thước lớn hơn như 1206, 1210, và 2512 thường được sử dụng trong các ứng dụng yêu cầu công suất cao hơn hoặc môi trường khắc nghiệt.

Khi lựa chọn kích thước điện trở dán, cần cân nhắc kỹ lưỡng để đảm bảo phù hợp với thiết kế và đáp ứng được các yêu cầu về điện của mạch điện tử.

Việc đọc ký hiệu trên điện trở dán là một kỹ năng quan trọng giúp xác định giá trị điện trở nhanh chóng và chính xác. Các ký hiệu này thường bao gồm một chuỗi các con số hoặc ký tự được in trên bề mặt điện trở, phản ánh giá trị điện trở và các thông tin liên quan khác. Dưới đây là cách đọc các ký hiệu phổ biến trên điện trở dán:

Ký Hiệu 3 Chữ Số

Ký hiệu ba chữ số là một trong những cách thông dụng nhất để biểu thị giá trị điện trở. Cách đọc như sau:

• Hai chữ số đầu tiên là giá trị cơ bản.
• Chữ số thứ ba là số mũ của 10, biểu thị số lần giá trị cơ bản cần nhân lên.

Ví dụ, ký hiệu 472 trên điện trở dán có nghĩa là 47 x 10² = 4700 Ω.

Ký Hiệu 4 Chữ Số

Với ký hiệu bốn chữ số, cách đọc tương tự như ký hiệu ba chữ số nhưng chính xác hơn:

• Ba chữ số đầu tiên là giá trị cơ bản.
• Chữ số thứ tư là số mũ của 10, biểu thị số lần giá trị cơ bản cần nhân lên.

Ví dụ, ký hiệu 1001 nghĩa là 100 x 10¹ = 1000 Ω.

Ký Hiệu Với Chữ "R"

Đối với những điện trở có giá trị nhỏ hơn 10 ohm, ký hiệu sẽ bao gồm một chữ "R" để biểu thị dấu thập phân.

• Chữ "R" thay thế cho dấu thập phân.

Ví dụ, ký hiệu 4R7 có nghĩa là 4.7 Ω.

Việc nắm vững cách đọc ký hiệu trên điện trở dán giúp bạn dễ dàng xác định giá trị của điện trở mà không cần đến các công cụ đo lường phức tạp, từ đó tiết kiệm thời gian và nâng cao hiệu quả trong việc thiết kế và kiểm tra mạch điện tử.

Điện trở dán được sản xuất từ nhiều loại chất liệu khác nhau, mỗi loại mang những đặc tính riêng biệt phù hợp với các ứng dụng cụ thể. Việc hiểu rõ về các loại chất liệu này giúp bạn lựa chọn đúng loại điện trở cho từng yêu cầu kỹ thuật. Dưới đây là các loại điện trở dán phổ biến được phân loại theo chất liệu:

1. Điện Trở Cacbon (Carbon Film Resistor)

Điện trở cacbon là loại điện trở được làm từ màng cacbon mỏng phủ lên bề mặt một lõi sứ. Điện trở này có ưu điểm là giá thành rẻ, đáp ứng tốt trong các ứng dụng điện tử thông dụng với độ chính xác vừa phải.

• Ưu điểm: Chi phí thấp, sản xuất đơn giản.
• Ứng dụng: Thích hợp cho các mạch điện không yêu cầu độ chính xác cao.

2. Điện Trở Film Kim Loại (Metal Film Resistor)

Điện trở film kim loại được chế tạo từ một lớp kim loại mỏng phủ lên lõi gốm. Loại điện trở này nổi bật với độ chính xác cao và khả năng chịu đựng tốt trong các môi trường có nhiệt độ cao.

• Ưu điểm: Độ ổn định cao, sai số nhỏ.
• Ứng dụng: Được sử dụng rộng rãi trong các mạch điện tử đòi hỏi độ chính xác cao như mạch khuếch đại, mạch lọc.

3. Điện Trở Dây Quấn (Wirewound Resistor)

Điện trở dây quấn được tạo ra bằng cách quấn dây kim loại có điện trở cao quanh một lõi cách điện. Loại điện trở này có khả năng chịu đựng công suất lớn và độ ổn định tốt trong môi trường nhiệt độ cao.

• Ưu điểm: Công suất chịu đựng cao, độ ổn định nhiệt tốt.
• Ứng dụng: Phù hợp cho các ứng dụng công nghiệp và mạch điện đòi hỏi khả năng chịu tải cao.

4. Điện Trở Film Oxit Kim Loại (Metal Oxide Film Resistor)

Loại điện trở này sử dụng lớp màng oxit kim loại phủ lên lõi gốm, có đặc tính chống cháy tốt và khả năng hoạt động ổn định trong môi trường có nhiệt độ và độ ẩm cao.

• Ưu điểm: Khả năng chịu nhiệt tốt, không dễ cháy.
• Ứng dụng: Thường được sử dụng trong các thiết bị công nghiệp và các ứng dụng cần độ bền cao.

Việc chọn đúng loại điện trở dán dựa trên chất liệu không chỉ giúp đảm bảo hiệu suất hoạt động của mạch điện mà còn kéo dài tuổi thọ của thiết bị trong các điều kiện làm việc khắc nghiệt.

Điện trở dán là một thành phần quan trọng trong các mạch điện tử hiện đại, với nhiều ứng dụng và công dụng trong các thiết bị điện tử khác nhau. Việc hiểu rõ các ứng dụng và công dụng của điện trở dán giúp tối ưu hóa thiết kế và nâng cao hiệu quả hoạt động của mạch điện.

1. Ứng Dụng Trong Các Thiết Bị Điện Tử

• Mạch Khuếch Đại: Điện trở dán thường được sử dụng trong các mạch khuếch đại tín hiệu để điều chỉnh mức điện áp và dòng điện, đảm bảo tín hiệu đầu ra ổn định.
• Mạch Điều Chỉnh Điện Áp: Điện trở dán giúp kiểm soát và điều chỉnh điện áp trong các mạch nguồn điện, đảm bảo các linh kiện khác hoạt động trong khoảng điện áp an toàn.
• Mạch Lọc: Sử dụng trong các mạch lọc tín hiệu để loại bỏ nhiễu và tạp âm, giúp cải thiện chất lượng tín hiệu trong các thiết bị âm thanh và truyền thông.

2. Công Dụng Trong Thiết Kế Mạch Điện Tử

• Điều Chỉnh Dòng Điện: Điện trở dán được dùng để điều chỉnh dòng điện trong mạch, bảo vệ các linh kiện nhạy cảm khỏi bị hư hỏng do quá dòng.
• Phân Chia Điện Áp: Bằng cách sử dụng điện trở dán, kỹ sư có thể phân chia điện áp trong mạch để cung cấp điện áp thích hợp cho các linh kiện khác nhau.
• Giảm Nhiệt: Điện trở dán còn có công dụng giảm nhiệt trong các mạch công suất cao, giúp duy trì nhiệt độ hoạt động ổn định của mạch.

Nhờ vào kích thước nhỏ gọn và tính linh hoạt, điện trở dán được ứng dụng rộng rãi trong các thiết bị điện tử hiện đại như điện thoại di động, máy tính, thiết bị viễn thông, và các hệ thống điện tử công nghiệp. Việc lựa chọn đúng loại điện trở dán giúp đảm bảo hiệu suất tối ưu và độ bền cao cho các thiết bị này.

Điện trở dán (SMD) đã trở thành lựa chọn phổ biến trong nhiều ứng dụng điện tử hiện đại, đặc biệt là khi không gian và tính thẩm mỹ của mạch điện đóng vai trò quan trọng. Dưới đây là các ưu điểm nổi bật của điện trở dán so với các loại điện trở khác:

6.1. Kích Thước Nhỏ Gọn

Ưu điểm đáng chú ý nhất của điện trở dán chính là kích thước cực kỳ nhỏ gọn. Chúng có thể có kích thước chỉ vài milimet, giúp tiết kiệm không gian trên bo mạch, làm cho các thiết kế mạch điện tử trở nên tinh tế và phức tạp hơn. Với kích thước nhỏ gọn này, điện trở dán đặc biệt phù hợp cho các thiết bị điện tử cầm tay như điện thoại di động, máy tính bảng, và các thiết bị IoT.

6.2. Dễ Dàng Sản Xuất Và Lắp Đặt

Điện trở dán được thiết kế để dễ dàng sản xuất hàng loạt và lắp đặt tự động bằng máy móc. Điều này không chỉ giúp giảm thiểu chi phí sản xuất mà còn đảm bảo tính nhất quán và độ chính xác cao trong quá trình lắp ráp. Các nhà sản xuất bo mạch có thể sử dụng công nghệ dán bề mặt (SMT) để gắn điện trở trực tiếp lên bo mạch một cách nhanh chóng và hiệu quả.

6.3. Độ Tin Cậy Cao

Do được sản xuất theo quy trình công nghệ cao, điện trở dán có độ bền và độ tin cậy cao. Chúng ít bị ảnh hưởng bởi các yếu tố môi trường như độ ẩm và nhiệt độ, nhờ vào lớp bảo vệ bề mặt và cấu tạo chắc chắn. Điều này giúp điện trở dán hoạt động ổn định trong nhiều điều kiện khác nhau, tăng tuổi thọ của thiết bị.

6.4. Hiệu Suất Điện Tử Tốt

Điện trở dán thường có các đặc tính điện tốt hơn, như hệ số nhiệt độ thấp và dung sai nhỏ. Các loại điện trở dán như điện trở màng mỏng (thin film) cung cấp độ chính xác cao, giúp các mạch điện tử hoạt động hiệu quả và ổn định hơn, đặc biệt trong các ứng dụng yêu cầu cao về độ chính xác.

6.5. Khả Năng Chịu Đựng Cao

Một số loại điện trở dán, chẳng hạn như điện trở dây quấn hoặc điện trở kim loại, có khả năng chịu đựng cao với công suất lớn và tải xung mạnh, điều này làm chúng phù hợp cho các ứng dụng công suất cao hoặc trong môi trường khắc nghiệt.

Nhờ những ưu điểm này, điện trở dán ngày càng trở thành lựa chọn tối ưu cho nhiều thiết kế mạch điện tử, từ các thiết bị tiêu dùng đến các ứng dụng công nghiệp phức tạp.

Khi lựa chọn điện trở dán, có một số yếu tố quan trọng cần xem xét để đảm bảo rằng linh kiện bạn chọn phù hợp với ứng dụng cụ thể của mình. Dưới đây là các bước và lưu ý chi tiết khi lựa chọn điện trở dán:

7.1. Xác Định Giá Trị Điện Trở Phù Hợp

Giá trị điện trở là yếu tố quan trọng đầu tiên cần cân nhắc. Bạn cần xác định giá trị điện trở cần thiết cho mạch điện của mình, thường được tính bằng đơn vị ohm (Ω). Có thể tham khảo mã màu hoặc ký hiệu số trên điện trở để xác định chính xác giá trị.

7.2. Lựa Chọn Theo Kích Thước Và Chất Liệu

• Kích thước: Điện trở dán có nhiều kích thước khác nhau như 0805, 0603, 0402,... Kích thước càng nhỏ, điện trở càng khó xử lý khi lắp ráp nhưng lại phù hợp với các thiết kế mạch nhỏ gọn. Lựa chọn kích thước cần dựa trên thiết kế cụ thể của mạch in (PCB) và yêu cầu về không gian.
• Chất liệu: Các loại điện trở như film mỏng, film dày, dây quấn, và lá kim loại có đặc tính khác nhau về độ chính xác, công suất chịu tải, và độ bền. Ví dụ, điện trở film mỏng có độ chính xác cao hơn, trong khi điện trở dây quấn chịu được công suất lớn.

7.3. Công Suất Chịu Đựng

Công suất điện trở được xác định bởi mức năng lượng mà nó có thể chịu đựng mà không bị hư hại. Đối với mạch có dòng điện lớn, cần chọn điện trở có công suất cao hơn để tránh hiện tượng quá nhiệt và hỏng hóc.

7.4. Hệ Số Nhiệt

Hệ số nhiệt của điện trở (Temperature Coefficient) quyết định mức độ thay đổi của giá trị điện trở khi nhiệt độ thay đổi. Điện trở có hệ số nhiệt thấp sẽ ít thay đổi hơn khi nhiệt độ môi trường thay đổi, đảm bảo hoạt động ổn định của mạch.

7.5. Kiểm Tra Độ Ổn Định Và Độ Tin Cậy

Độ ổn định và độ tin cậy là yếu tố cần thiết để đảm bảo rằng điện trở sẽ hoạt động tốt trong suốt thời gian dài. Chọn những nhà cung cấp uy tín và các loại điện trở đã được kiểm chứng trong môi trường ứng dụng tương tự.

7.6. Xem Xét Các Yếu Tố Ngoài Cảnh

• Điều kiện môi trường: Đối với các mạch điện hoạt động trong môi trường khắc nghiệt (nhiệt độ cao, độ ẩm, va đập), cần chọn điện trở có khả năng chống chịu tốt với các điều kiện này.
• Yêu cầu về nhiệt độ và độ ẩm: Nếu điện trở sẽ được sử dụng trong môi trường có nhiệt độ cao hoặc độ ẩm lớn, cần chọn loại điện trở có khả năng chống oxy hóa và có lớp phủ bảo vệ đặc biệt.

Bằng cách tuân thủ các lưu ý trên, bạn có thể đảm bảo rằng điện trở dán được lựa chọn sẽ đáp ứng tốt các yêu cầu của mạch điện, giúp cải thiện hiệu suất và độ bền của hệ thống.
