Ghép 2 Tấm Pin Năng Lượng Mặt Trời: Hướng Dẫn Chi Tiết Từ A đến Z

Ghép 2 tấm pin năng lượng mặt trời là một bước quan trọng trong việc tối ưu hóa hiệu suất của hệ thống điện mặt trời. Dưới đây là các phương pháp ghép nối thông dụng cùng với những lưu ý cần thiết khi thực hiện.

1. Phương Pháp Ghép Nối

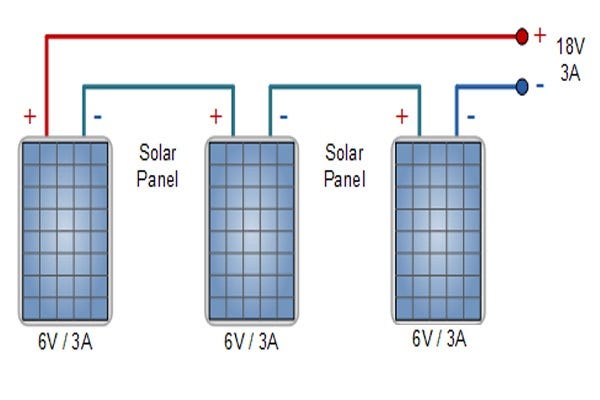

• Ghép Nối Tiếp: Đây là phương pháp ghép nối cực dương của tấm pin này với cực âm của tấm pin kia. Phương pháp này giúp tăng tổng điện áp của hệ thống mà vẫn giữ nguyên dòng điện. Ví dụ, khi ghép hai tấm pin có điện áp 12V và dòng điện 5A, tổng điện áp hệ thống sẽ là 24V trong khi dòng điện vẫn là 5A.
• Ghép Song Song: Ghép cực dương của tấm pin này với cực dương của tấm pin kia, và cực âm với cực âm. Cách này giữ nguyên điện áp nhưng tăng dòng điện. Ví dụ, ghép hai tấm pin có điện áp 12V và dòng điện 5A, tổng điện áp vẫn là 12V nhưng dòng điện sẽ tăng lên 10A.

2. Lợi Ích Của Việc Ghép Nối

Việc ghép nối các tấm pin năng lượng mặt trời mang lại nhiều lợi ích, bao gồm:

1. Tăng Công Suất Hệ Thống: Tùy thuộc vào phương pháp ghép nối, công suất của hệ thống có thể được tăng lên đáng kể, giúp tối ưu hóa hiệu quả sử dụng năng lượng.
2. Điều Chỉnh Điện Áp và Dòng Điện: Tùy theo nhu cầu sử dụng, bạn có thể chọn cách ghép nối để điều chỉnh điện áp hoặc dòng điện sao cho phù hợp với các thiết bị điện sử dụng trong hệ thống.

3. Lưu Ý Khi Ghép Nối

• Chọn Loại Pin Phù Hợp: Các tấm pin ghép nối nên có cùng loại và công suất định mức để đảm bảo hiệu suất hoạt động cao nhất.
• Kiểm Tra Kỹ Thuật Kết Nối: Đảm bảo rằng các kết nối giữa các tấm pin được thực hiện chính xác để tránh mất điện năng và đảm bảo an toàn cho hệ thống.
• Đảm Bảo An Toàn: Khi thực hiện ghép nối, cần chú ý đến việc sử dụng các thiết bị bảo vệ như cầu chì, bộ ngắt AC để đảm bảo an toàn cho hệ thống điện.

4. Ứng Dụng Thực Tiễn

Việc ghép 2 tấm pin năng lượng mặt trời thường được ứng dụng trong các hệ thống điện nhỏ như hệ thống chiếu sáng sân vườn, hệ thống cấp điện cho các thiết bị nhỏ trong gia đình, hoặc các trạm năng lượng mặt trời di động. Điều này giúp tiết kiệm chi phí, tối ưu hóa không gian và đảm bảo cung cấp điện ổn định cho các thiết bị.

5. Kết Luận

Ghép nối các tấm pin năng lượng mặt trời là một kỹ thuật quan trọng trong việc xây dựng các hệ thống năng lượng sạch. Hiểu rõ các phương pháp và áp dụng đúng cách sẽ giúp hệ thống của bạn hoạt động hiệu quả và bền vững hơn.

Ghép nối tấm pin năng lượng mặt trời là một quy trình quan trọng trong việc xây dựng các hệ thống điện mặt trời, nhằm mục đích tối ưu hóa hiệu suất và công suất của hệ thống. Với sự phát triển của công nghệ năng lượng tái tạo, việc lắp đặt và ghép nối các tấm pin năng lượng mặt trời đã trở thành một giải pháp phổ biến cho các hộ gia đình và doanh nghiệp muốn tiết kiệm chi phí điện năng và bảo vệ môi trường.

Việc ghép nối hai tấm pin năng lượng mặt trời có thể được thực hiện theo nhiều cách khác nhau, tùy thuộc vào yêu cầu về điện áp và dòng điện của hệ thống. Các phương pháp phổ biến bao gồm ghép nối tiếp, ghép song song, hoặc kết hợp cả hai. Mỗi phương pháp sẽ có những ưu và nhược điểm riêng, ảnh hưởng đến hiệu suất và độ bền của hệ thống.

Khi ghép nối tấm pin năng lượng mặt trời, điều quan trọng là phải đảm bảo rằng các tấm pin có cùng loại và thông số kỹ thuật tương đương, để tránh những vấn đề về mất cân bằng điện áp hoặc hư hỏng hệ thống. Đồng thời, việc sử dụng các thiết bị bảo vệ như cầu chì, bộ ngắt mạch cũng là điều cần thiết để đảm bảo an toàn cho hệ thống và người sử dụng.

Trong phần tiếp theo, chúng ta sẽ đi sâu vào các phương pháp cụ thể để ghép nối hai tấm pin năng lượng mặt trời, từ cơ bản đến nâng cao, giúp bạn có thể lựa chọn phương pháp phù hợp nhất cho nhu cầu của mình.

Khi ghép nối các tấm pin năng lượng mặt trời, mục tiêu chính là tối ưu hóa hiệu suất hệ thống điện mặt trời bằng cách điều chỉnh điện áp và dòng điện phù hợp với yêu cầu của hệ thống. Có ba phương pháp ghép nối chính được sử dụng phổ biến hiện nay: ghép nối tiếp, ghép song song và ghép kết hợp. Dưới đây là mô tả chi tiết về từng phương pháp.

2.1 Ghép Nối Tiếp

Ghép nối tiếp là phương pháp ghép nối các tấm pin năng lượng mặt trời theo chuỗi, trong đó cực dương của tấm pin này được kết nối với cực âm của tấm pin kia. Phương pháp này giúp tăng tổng điện áp của hệ thống trong khi dòng điện giữ nguyên. Ví dụ:

• Ưu điểm: Tăng điện áp hệ thống, phù hợp cho các hệ thống yêu cầu điện áp cao như hệ thống điện mặt trời hòa lưới.
• Nhược điểm: Hiệu suất của cả hệ thống bị ảnh hưởng bởi tấm pin có hiệu suất thấp nhất.

2.2 Ghép Song Song

Ghép song song là phương pháp ghép các tấm pin với nhau sao cho cực dương của tấm pin này được kết nối với cực dương của tấm pin kia, và tương tự cho cực âm. Cách này giúp tăng tổng dòng điện của hệ thống trong khi điện áp giữ nguyên. Ví dụ:

• Ưu điểm: Tăng dòng điện hệ thống, phù hợp cho các ứng dụng yêu cầu dòng điện lớn.
• Nhược điểm: Điện áp hệ thống giữ nguyên, yêu cầu hệ thống dây dẫn lớn hơn để tránh hao hụt năng lượng.

2.3 Ghép Kết Hợp Nối Tiếp và Song Song

Ghép kết hợp là phương pháp kết hợp cả hai phương pháp nối tiếp và song song để tăng cả điện áp và dòng điện của hệ thống. Phương pháp này thường được áp dụng cho các hệ thống lớn, đòi hỏi công suất cao và ổn định. Ví dụ:

• Ưu điểm: Cân bằng giữa việc tăng điện áp và dòng điện, giúp tối ưu hóa hệ thống.
• Nhược điểm: Thiết kế phức tạp hơn, đòi hỏi tính toán kỹ lưỡng và vật liệu chất lượng cao.

Việc lựa chọn phương pháp ghép nối nào phù hợp sẽ phụ thuộc vào các yêu cầu cụ thể của hệ thống điện mặt trời, bao gồm điện áp đầu ra, dòng điện yêu cầu, và mục tiêu hiệu suất tổng thể. Trong phần tiếp theo, chúng ta sẽ tìm hiểu cách lựa chọn tấm pin và những lưu ý khi thực hiện ghép nối.

Việc lựa chọn tấm pin để ghép nối trong hệ thống điện mặt trời là một bước quan trọng nhằm đảm bảo hiệu suất và tuổi thọ của hệ thống. Để đảm bảo sự tương thích và hoạt động ổn định, bạn cần chú ý đến các yếu tố sau:

3.1 Tiêu chí lựa chọn tấm pin phù hợp

• Công suất và điện áp: Các tấm pin được ghép nối nên có cùng công suất và điện áp định mức. Điều này giúp tránh mất cân bằng giữa các tấm pin, dẫn đến giảm hiệu suất hoặc hư hỏng hệ thống.
• Loại tấm pin: Nên sử dụng cùng loại tấm pin (Monocrystalline hoặc Polycrystalline) trong một hệ thống ghép nối. Mỗi loại tấm pin có đặc tính khác nhau về hiệu suất, chi phí và độ bền.
• Thương hiệu và chất lượng: Chọn tấm pin từ các thương hiệu uy tín và có chất lượng đảm bảo. Tấm pin chất lượng cao sẽ hoạt động ổn định và có tuổi thọ lâu dài.
• Điều kiện bảo hành: Hãy chọn những tấm pin có chính sách bảo hành tốt từ nhà sản xuất để đảm bảo an tâm trong quá trình sử dụng.

3.2 Các loại tấm pin phổ biến trên thị trường

• Tấm pin Monocrystalline: Loại tấm pin này có hiệu suất cao, kích thước nhỏ gọn và tuổi thọ dài. Tuy nhiên, giá thành thường cao hơn so với các loại khác.
• Tấm pin Polycrystalline: Mặc dù có hiệu suất thấp hơn so với Monocrystalline, nhưng loại tấm pin này có giá thành rẻ hơn và dễ sản xuất.
• Tấm pin Thin-Film: Được làm từ các vật liệu mỏng, loại tấm pin này có trọng lượng nhẹ và linh hoạt, phù hợp cho các bề mặt không phẳng. Tuy nhiên, hiệu suất thấp hơn so với Monocrystalline và Polycrystalline.

Để ghép nối hiệu quả và đảm bảo hiệu suất tối đa của hệ thống, hãy lựa chọn các tấm pin có cùng loại, công suất và chất lượng. Điều này sẽ giúp hệ thống điện mặt trời của bạn hoạt động ổn định và bền vững theo thời gian.

Ghép nối tấm pin năng lượng mặt trời là một công việc đòi hỏi sự chính xác và hiểu biết kỹ thuật để đảm bảo hệ thống hoạt động hiệu quả và an toàn. Dưới đây là một số lưu ý quan trọng cần xem xét khi thực hiện ghép nối:

4.1 Kiểm tra và chuẩn bị tấm pin

• Kiểm tra thông số kỹ thuật: Trước khi ghép nối, hãy kiểm tra kỹ lưỡng các thông số kỹ thuật của tấm pin, bao gồm điện áp hở mạch (Voc), dòng điện ngắn mạch (Isc), và công suất tối đa (Pmax). Đảm bảo rằng các tấm pin được ghép nối có thông số tương đương để tránh mất cân bằng và giảm hiệu suất.
• Kiểm tra bề mặt và kết nối: Đảm bảo bề mặt tấm pin sạch sẽ và không có dấu hiệu hư hỏng. Kiểm tra kỹ các điểm kết nối để chắc chắn rằng chúng không bị oxy hóa hoặc lỏng lẻo.

4.2 Lựa chọn phương pháp ghép nối phù hợp

• Ghép nối tiếp: Phương pháp này tăng điện áp tổng của hệ thống nhưng giữ nguyên dòng điện. Nó phù hợp cho các hệ thống yêu cầu điện áp cao.
• Ghép song song: Phương pháp này tăng dòng điện tổng của hệ thống trong khi giữ nguyên điện áp. Phù hợp cho các hệ thống cần dòng điện lớn hơn.
• Ghép kết hợp: Kết hợp cả hai phương pháp trên để đạt được sự cân bằng giữa điện áp và dòng điện theo yêu cầu của hệ thống.

4.3 Sử dụng thiết bị bảo vệ

• Cầu chì và bộ ngắt mạch: Lắp đặt cầu chì và bộ ngắt mạch để bảo vệ hệ thống khỏi quá tải hoặc ngắn mạch. Các thiết bị này sẽ tự động ngắt kết nối trong trường hợp xảy ra sự cố.
• Bộ điều khiển sạc: Sử dụng bộ điều khiển sạc để quản lý việc sạc pin và ngăn ngừa tình trạng sạc quá mức, giúp kéo dài tuổi thọ của tấm pin.

4.4 Đảm bảo an toàn khi lắp đặt

• Sử dụng dây cáp đúng tiêu chuẩn: Chọn dây cáp có tiết diện phù hợp với dòng điện của hệ thống để tránh hiện tượng quá nhiệt hoặc hao hụt năng lượng.
• Lắp đặt chắc chắn: Đảm bảo rằng các tấm pin được lắp đặt chắc chắn trên khung đỡ, với các ốc vít và bu lông được siết chặt, tránh rung lắc hoặc lỏng lẻo trong quá trình hoạt động.

Việc tuân thủ các lưu ý kỹ thuật trên sẽ giúp đảm bảo hệ thống ghép nối tấm pin năng lượng mặt trời hoạt động ổn định, an toàn và đạt hiệu suất cao nhất.

Hệ thống ghép nối tấm pin năng lượng mặt trời đang ngày càng được ứng dụng rộng rãi trong nhiều lĩnh vực khác nhau nhờ vào khả năng cung cấp năng lượng sạch, ổn định và tiết kiệm chi phí. Dưới đây là một số ứng dụng thực tế tiêu biểu:

5.1 Ứng dụng trong các hộ gia đình

• Cung cấp điện cho gia đình: Hệ thống ghép nối tấm pin năng lượng mặt trời được sử dụng để cung cấp điện cho các thiết bị gia đình như đèn chiếu sáng, quạt, máy tính, và các thiết bị điện khác. Điều này giúp giảm chi phí tiền điện hàng tháng và giảm phụ thuộc vào lưới điện quốc gia.
• Hệ thống điện dự phòng: Các tấm pin năng lượng mặt trời có thể kết hợp với pin lưu trữ để tạo ra một hệ thống điện dự phòng, đảm bảo cung cấp điện liên tục trong trường hợp mất điện hoặc khi lưới điện không ổn định.

5.2 Ứng dụng trong nông nghiệp

• Hệ thống tưới tiêu: Năng lượng từ các tấm pin mặt trời được sử dụng để vận hành hệ thống tưới tiêu tự động, đặc biệt là ở những khu vực xa xôi, không có điện lưới. Điều này giúp nâng cao hiệu quả sản xuất nông nghiệp và tiết kiệm chi phí vận hành.
• Nuôi trồng thủy sản: Trong nuôi trồng thủy sản, hệ thống pin mặt trời có thể cung cấp năng lượng cho máy bơm, máy quạt nước và các thiết bị khác, giúp duy trì môi trường nước ổn định và tăng sản lượng nuôi trồng.

5.3 Ứng dụng trong công nghiệp

• Cung cấp năng lượng cho nhà máy: Nhiều nhà máy và khu công nghiệp đang áp dụng hệ thống ghép nối tấm pin mặt trời để cung cấp một phần hoặc toàn bộ nhu cầu năng lượng, giảm chi phí điện và giảm phát thải khí CO₂.
• Điện năng lượng mặt trời cho các trạm viễn thông: Các trạm viễn thông ở những khu vực xa xôi sử dụng năng lượng mặt trời để vận hành, giúp giảm thiểu chi phí bảo trì và tăng cường độ tin cậy của dịch vụ.

5.4 Ứng dụng trong giao thông và đô thị

• Đèn đường và biển báo giao thông: Năng lượng mặt trời được sử dụng để cung cấp điện cho đèn đường và biển báo giao thông, đặc biệt là ở các khu vực không có điện lưới, giúp nâng cao an toàn giao thông và tiết kiệm chi phí vận hành.
• Trạm sạc xe điện: Hệ thống pin mặt trời đang được tích hợp vào các trạm sạc xe điện, cung cấp nguồn năng lượng sạch và tái tạo cho xe điện, hỗ trợ phát triển hạ tầng giao thông xanh.

Những ứng dụng thực tế trên cho thấy hệ thống ghép nối tấm pin năng lượng mặt trời không chỉ giúp tiết kiệm chi phí năng lượng mà còn đóng góp tích cực vào việc bảo vệ môi trường và phát triển bền vững.

Việc ghép nối các tấm pin năng lượng mặt trời đúng cách không chỉ giúp tối ưu hóa hiệu suất mà còn đảm bảo an toàn và độ bền cho hệ thống. Dưới đây là tổng kết về các phương pháp ghép nối và hướng dẫn bảo trì hệ thống một cách chi tiết.

6.1 Tổng kết các phương pháp ghép nối

• Ghép nối tiếp: Phương pháp này giúp tăng tổng điện áp của hệ thống bằng cách nối các tấm pin lại với nhau từ cực âm của tấm này đến cực dương của tấm kia. Đây là phương pháp thường được sử dụng khi cần tăng điện áp mà không làm thay đổi dòng điện.
• Ghép song song: Phương pháp này giữ nguyên điện áp nhưng tăng dòng điện bằng cách nối các tấm pin cùng cực với nhau (cực dương với cực dương, cực âm với cực âm). Ghép song song thường được sử dụng để tăng công suất hệ thống.
• Ghép kết hợp nối tiếp và song song: Phương pháp này là sự kết hợp giữa hai phương pháp trên, giúp tăng cả điện áp và dòng điện của hệ thống, phù hợp cho các hệ thống có quy mô lớn và yêu cầu công suất cao.

6.2 Hướng dẫn bảo trì và kiểm tra định kỳ

Để đảm bảo hệ thống pin năng lượng mặt trời hoạt động ổn định và bền bỉ, việc bảo trì và kiểm tra định kỳ là rất quan trọng. Dưới đây là các bước bảo trì cơ bản:

1. Kiểm tra kết nối: Định kỳ kiểm tra các điểm nối giữa các tấm pin và giữa pin với hệ thống inverter. Đảm bảo rằng các kết nối không bị lỏng lẻo hoặc oxi hóa. Nếu phát hiện sự cố, cần khắc phục ngay để tránh ảnh hưởng đến hiệu suất hệ thống.
2. Vệ sinh bề mặt tấm pin: Bề mặt các tấm pin cần được làm sạch thường xuyên để loại bỏ bụi bẩn, lá cây hoặc bất kỳ vật cản nào làm giảm khả năng hấp thụ ánh sáng. Việc vệ sinh nên được thực hiện bằng nước sạch và dụng cụ mềm, tránh sử dụng hóa chất mạnh gây hư hại cho bề mặt pin.
3. Kiểm tra hệ thống dây điện: Kiểm tra toàn bộ hệ thống dây dẫn, đảm bảo không có hiện tượng đứt, gãy hoặc hao mòn. Đặc biệt chú ý đến các đoạn dây ngoài trời phải có khả năng chống chịu tốt với điều kiện thời tiết khắc nghiệt.
4. Đảm bảo an toàn điện: Luôn kiểm tra các thiết bị bảo vệ như cầu chì, aptomat, đảm bảo chúng hoạt động tốt để ngăn chặn các nguy cơ chập điện hoặc quá tải. Khi thực hiện bất kỳ công việc bảo trì nào, luôn ngắt kết nối hệ thống khỏi lưới điện để đảm bảo an toàn.
5. Kiểm tra hiệu suất định kỳ: Đo lường và so sánh hiệu suất của hệ thống theo thời gian để phát hiện sớm các dấu hiệu suy giảm. Nếu hiệu suất giảm đáng kể, cần tiến hành kiểm tra chi tiết để xác định nguyên nhân và đưa ra biện pháp khắc phục kịp thời.

Thực hiện các bước trên một cách đều đặn không chỉ giúp kéo dài tuổi thọ của hệ thống mà còn đảm bảo hệ thống luôn hoạt động với hiệu suất cao nhất, cung cấp nguồn năng lượng ổn định và bền vững.
