Cảm Biến Ánh Sáng Arduino: Hướng Dẫn Chi Tiết và Ứng Dụng Thực Tế

Cảm biến ánh sáng Arduino là một trong những chủ đề được quan tâm nhiều trong cộng đồng yêu thích điện tử và lập trình. Đây là một loại cảm biến cho phép các thiết bị nhận biết và phản ứng với ánh sáng môi trường xung quanh, từ đó thực hiện các thao tác điều khiển tự động. Các ứng dụng phổ biến bao gồm bật tắt đèn tự động, đo cường độ ánh sáng, và điều chỉnh các thiết bị khác dựa trên điều kiện ánh sáng.

1. Giới Thiệu Về Cảm Biến Ánh Sáng

Cảm biến ánh sáng thường được sử dụng trong các dự án Arduino như một công cụ đo lường ánh sáng môi trường. Nó thường được cấu tạo bởi một điện trở nhạy cảm với ánh sáng (LDR - Light Dependent Resistor), có thể thay đổi giá trị điện trở dựa trên cường độ ánh sáng chiếu vào.

2. Các Loại Cảm Biến Ánh Sáng Phổ Biến

• Module Cảm Biến Ánh Sáng Kỹ Thuật Số: Dễ sử dụng, có ngõ ra tín hiệu số, phù hợp cho các ứng dụng đơn giản như bật/tắt đèn.
• Cảm Biến Ánh Sáng Analog: Ngõ ra là tín hiệu analog, cho phép đo lường chi tiết hơn về cường độ ánh sáng.

3. Hướng Dẫn Sử Dụng Cảm Biến Ánh Sáng Với Arduino

1. Kết Nối Phần Cứng: Sử dụng dây nối để kết nối cảm biến với các chân trên Arduino. Đối với cảm biến LDR, cần kết nối với nguồn 5V và chân GND, đồng thời đưa tín hiệu ra vào một chân analog như A0.
2. Lập Trình: Sử dụng ngôn ngữ lập trình Arduino để đọc giá trị từ cảm biến ánh sáng và thực hiện các hành động tùy theo giá trị đó. Ví dụ, nếu cường độ ánh sáng thấp, có thể bật đèn LED.
3. Ví Dụ Code:


   void setup() {
     pinMode(A0, INPUT);
     pinMode(LED_BUILTIN, OUTPUT);
   }

   void loop() {
     int sensorValue = analogRead(A0);
     if (sensorValue < 500) {
       digitalWrite(LED_BUILTIN, HIGH);
     } else {
       digitalWrite(LED_BUILTIN, LOW);
     }
     delay(100);
   }


4. Ứng Dụng Thực Tế

Cảm biến ánh sáng Arduino được sử dụng rộng rãi trong các hệ thống chiếu sáng tự động, ví dụ như:

• Đèn đường tự động: Bật đèn khi trời tối và tắt đèn khi trời sáng.
• Hệ thống quản lý năng lượng: Điều chỉnh mức độ chiếu sáng của đèn trong nhà dựa trên ánh sáng tự nhiên.

5. Lưu Ý Khi Sử Dụng

Khi sử dụng cảm biến ánh sáng, cần chú ý đến vị trí lắp đặt để đảm bảo cảm biến hoạt động hiệu quả và không bị che khuất. Ngoài ra, việc hiệu chỉnh ngưỡng ánh sáng là cần thiết để hệ thống hoạt động ổn định.

Cảm biến ánh sáng Arduino là một thành phần quan trọng trong các dự án tự động hóa, cho phép hệ thống nhận biết và phản ứng với sự thay đổi cường độ ánh sáng. Arduino là một nền tảng mã nguồn mở, được sử dụng rộng rãi trong việc phát triển các dự án điện tử DIY (Do It Yourself). Khi kết hợp với cảm biến ánh sáng, Arduino có thể điều khiển các thiết bị như đèn LED, động cơ, hoặc các hệ thống khác dựa trên điều kiện ánh sáng của môi trường xung quanh.

Cảm biến ánh sáng thông dụng nhất thường được sử dụng với Arduino là cảm biến LDR (Light Dependent Resistor), một loại điện trở có giá trị thay đổi theo mức độ ánh sáng chiếu vào. Khi ánh sáng mạnh, điện trở của LDR giảm, và khi ánh sáng yếu, điện trở của nó tăng.

Dưới đây là các bước cơ bản để sử dụng cảm biến ánh sáng với Arduino:

1. Kết nối phần cứng: Cảm biến LDR thường được kết nối với một chân analog của Arduino, chẳng hạn như A0, cùng với một điện trở kéo để tạo thành mạch phân áp.
2. Đọc giá trị từ cảm biến: Sử dụng hàm analogRead() để đọc giá trị điện áp từ cảm biến LDR, sau đó chuyển đổi thành mức độ ánh sáng tương đối.
3. Điều khiển thiết bị: Dựa trên giá trị ánh sáng đọc được, có thể lập trình Arduino để bật/tắt đèn LED, điều chỉnh độ sáng, hoặc thực hiện các hành động khác.

Ứng dụng của cảm biến ánh sáng Arduino rất đa dạng, từ các hệ thống chiếu sáng tự động, quản lý năng lượng, cho đến các dự án đo lường và giám sát môi trường. Việc sử dụng cảm biến ánh sáng không chỉ giúp tối ưu hóa hoạt động của các thiết bị điện tử mà còn mang lại sự tiện lợi và tiết kiệm năng lượng trong cuộc sống hàng ngày.

Việc kết nối cảm biến ánh sáng với Arduino là một bước quan trọng để đảm bảo hệ thống hoạt động chính xác. Dưới đây là các bước chi tiết giúp bạn thực hiện việc kết nối phần cứng một cách dễ dàng:

1. Chuẩn bị linh kiện:
   • 1 Cảm biến ánh sáng (LDR hoặc loại khác tùy theo dự án).
   • 1 Điện trở (thường là 10kΩ) để tạo mạch phân áp.
   • Arduino (Uno, Mega, hoặc bất kỳ phiên bản nào khác).
   • Dây nối (jumper wires).
   • Breadboard (nếu cần thiết).

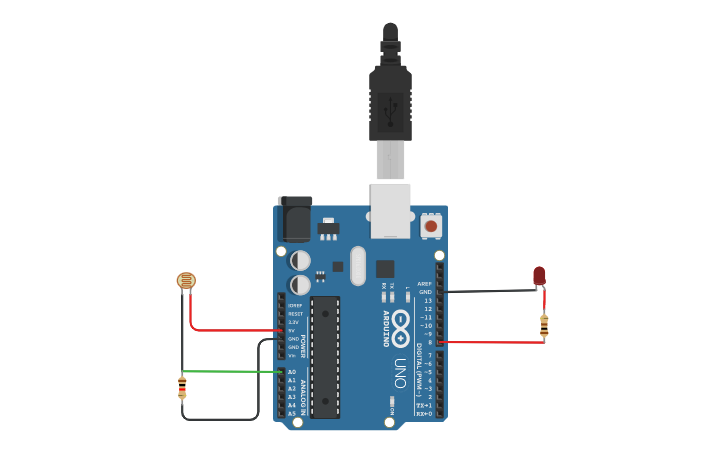

2. Sơ đồ kết nối:

   Để kết nối cảm biến ánh sáng với Arduino, bạn có thể thực hiện theo các bước sau:

   • Nối một đầu của cảm biến LDR với nguồn 5V trên Arduino.
   • Đầu còn lại của LDR được nối với một chân analog trên Arduino, chẳng hạn như A0.
   • Một điện trở (10kΩ) được nối từ chân analog đó (A0) đến GND để tạo thành mạch phân áp.

   Sơ đồ kết nối sẽ trông như sau:

   Thành phần	Kết nối
   LDR	5V (một đầu), A0 (đầu còn lại)
   Điện trở 10kΩ	A0 và GND
   Arduino	A0, 5V, GND

3. Kết nối phần cứng:

   Sau khi đã chuẩn bị sơ đồ kết nối, bạn cần thực hiện việc nối dây giữa các linh kiện theo hướng dẫn trên. Đảm bảo rằng các kết nối đều chắc chắn và không có lỗi chập mạch.

4. Kiểm tra kết nối:

   Sau khi đã hoàn thành việc kết nối phần cứng, hãy kiểm tra lại các kết nối để đảm bảo mọi thứ đã được gắn đúng chỗ. Khi đã chắc chắn rằng kết nối đúng, bạn có thể tiến hành lập trình cho Arduino để đọc giá trị từ cảm biến ánh sáng.

Kết nối phần cứng chính xác là bước đầu tiên quan trọng để đảm bảo rằng hệ thống cảm biến ánh sáng của bạn hoạt động đúng cách và ổn định.

Sau khi đã kết nối phần cứng của cảm biến ánh sáng với Arduino, bước tiếp theo là lập trình để Arduino có thể đọc giá trị ánh sáng và thực hiện các hành động dựa trên giá trị đó. Dưới đây là hướng dẫn từng bước để lập trình Arduino sử dụng cảm biến ánh sáng:

1. Cài đặt môi trường lập trình Arduino:
   • Tải và cài đặt Arduino IDE từ trang web chính thức.
   • Kết nối Arduino với máy tính thông qua cáp USB.
   • Chọn loại board Arduino và cổng COM tương ứng trong Arduino IDE.
2. Viết chương trình đọc giá trị từ cảm biến ánh sáng:

   Chương trình Arduino cơ bản để đọc giá trị từ cảm biến ánh sáng (LDR) và hiển thị trên Serial Monitor có thể được viết như sau:


   int sensorPin = A0; // Chân analog A0 để đọc giá trị từ cảm biến
   int sensorValue = 0; // Biến để lưu giá trị đọc được

   void setup() {
     Serial.begin(9600); // Khởi động giao tiếp Serial
   }

   void loop() {
     sensorValue = analogRead(sensorPin); // Đọc giá trị từ cảm biến ánh sáng
     Serial.println(sensorValue); // Hiển thị giá trị lên Serial Monitor
     delay(1000); // Dừng 1 giây trước khi đọc giá trị tiếp theo
   }


   Chương trình này sẽ đọc giá trị ánh sáng từ chân A0 và hiển thị giá trị đó lên Serial Monitor. Bạn có thể quan sát giá trị thay đổi khi độ sáng xung quanh cảm biến thay đổi.

3. Điều khiển thiết bị dựa trên giá trị ánh sáng:

   Bạn có thể mở rộng chương trình để điều khiển một thiết bị như đèn LED, tùy thuộc vào giá trị ánh sáng. Ví dụ, bật đèn khi trời tối và tắt đèn khi trời sáng:


   int sensorPin = A0; // Chân analog A0 để đọc giá trị từ cảm biến
   int ledPin = 13; // Chân số 13 để điều khiển LED
   int threshold = 500; // Ngưỡng ánh sáng để bật/tắt đèn

   void setup() {
     pinMode(ledPin, OUTPUT); // Thiết lập chân LED là OUTPUT
     Serial.begin(9600); // Khởi động giao tiếp Serial
   }

   void loop() {
     int sensorValue = analogRead(sensorPin); // Đọc giá trị từ cảm biến
     Serial.println(sensorValue); // Hiển thị giá trị lên Serial Monitor

     if (sensorValue < threshold) {
       digitalWrite(ledPin, HIGH); // Bật đèn LED nếu ánh sáng yếu
     } else {
       digitalWrite(ledPin, LOW); // Tắt đèn LED nếu ánh sáng đủ mạnh
     }

     delay(1000); // Dừng 1 giây trước khi đọc giá trị tiếp theo
   }


   Chương trình trên sẽ bật đèn LED khi giá trị ánh sáng đọc được từ cảm biến thấp hơn ngưỡng (trời tối) và tắt đèn khi giá trị ánh sáng cao hơn ngưỡng (trời sáng).

4. Kiểm tra và điều chỉnh:

   Sau khi tải chương trình lên Arduino, kiểm tra hoạt động của hệ thống. Bạn có thể điều chỉnh ngưỡng sáng và thời gian trễ (delay) để phù hợp với yêu cầu cụ thể của dự án.

Bằng cách lập trình Arduino để tương tác với cảm biến ánh sáng, bạn có thể tạo ra các hệ thống tự động hóa hiệu quả và tiện lợi trong nhiều ứng dụng khác nhau.

Cảm biến ánh sáng Arduino được ứng dụng rộng rãi trong nhiều lĩnh vực khác nhau, từ tự động hóa đến các dự án DIY (Do It Yourself). Dưới đây là một số ứng dụng thực tế phổ biến của cảm biến ánh sáng:

• Hệ thống chiếu sáng tự động:

  Cảm biến ánh sáng được sử dụng trong các hệ thống chiếu sáng tự động, giúp đèn tự động bật khi trời tối và tắt khi trời sáng. Điều này không chỉ tiết kiệm năng lượng mà còn mang lại sự tiện lợi và an toàn cho người sử dụng.

• Điều khiển màn hình thiết bị:

  Các thiết bị điện tử như điện thoại di động và máy tính bảng thường sử dụng cảm biến ánh sáng để điều chỉnh độ sáng màn hình theo môi trường xung quanh. Điều này giúp tiết kiệm pin và cải thiện trải nghiệm người dùng.

• Hệ thống an ninh và báo động:

  Cảm biến ánh sáng có thể được tích hợp vào các hệ thống an ninh để phát hiện sự xâm nhập hoặc chuyển động. Khi phát hiện thay đổi ánh sáng đột ngột, hệ thống có thể kích hoạt báo động hoặc ghi hình.

• Hệ thống tưới cây tự động:

  Trong nông nghiệp thông minh, cảm biến ánh sáng kết hợp với các cảm biến khác như cảm biến độ ẩm để điều khiển hệ thống tưới tiêu. Khi ánh sáng giảm xuống một mức độ nhất định, hệ thống sẽ tự động tưới cây để đảm bảo cây trồng phát triển tốt.

• Thiết bị đo lường ánh sáng:

  Cảm biến ánh sáng có thể được sử dụng trong các thiết bị đo lường để kiểm tra cường độ ánh sáng trong các môi trường khác nhau, từ đó cung cấp dữ liệu cho các nghiên cứu khoa học hoặc kiểm tra chất lượng chiếu sáng.

• Hệ thống đóng mở rèm cửa tự động:

  Trong các ngôi nhà thông minh, cảm biến ánh sáng được sử dụng để tự động điều khiển rèm cửa. Rèm cửa có thể tự động đóng lại khi ánh sáng quá mạnh hoặc mở ra khi cần ánh sáng tự nhiên.

Nhờ vào tính linh hoạt và khả năng đo lường chính xác, cảm biến ánh sáng Arduino ngày càng trở thành một công cụ quan trọng trong việc cải thiện hiệu quả và tiện ích của các hệ thống tự động hóa trong cuộc sống hàng ngày.

Khi sử dụng cảm biến ánh sáng Arduino, có một số lưu ý quan trọng mà bạn cần phải chú ý để đảm bảo thiết bị hoạt động hiệu quả và chính xác. Dưới đây là các lưu ý cụ thể:

6.1 Vị Trí Lắp Đặt Cảm Biến

• Tránh Ánh Sáng Trực Tiếp: Cảm biến ánh sáng cần được lắp đặt ở vị trí không bị ánh sáng mặt trời chiếu trực tiếp, vì điều này có thể làm sai lệch kết quả đo.
• Gần Nguồn Ánh Sáng Mục Tiêu: Đặt cảm biến gần nguồn ánh sáng mà bạn muốn đo, ví dụ như gần cửa sổ để đo ánh sáng tự nhiên hoặc gần đèn để đo ánh sáng nhân tạo.
• Hạn Chế Bụi Bẩn: Đảm bảo cảm biến được lắp đặt ở nơi ít bụi bẩn hoặc thường xuyên vệ sinh để tránh ảnh hưởng đến độ nhạy của cảm biến.

6.2 Hiệu Chỉnh Ngưỡng Ánh Sáng

• Thiết Lập Ngưỡng Phù Hợp: Tùy theo yêu cầu của dự án, bạn cần phải hiệu chỉnh ngưỡng ánh sáng để phù hợp với điều kiện thực tế. Điều này có thể thực hiện thông qua việc điều chỉnh giá trị tham số trong code Arduino.
• Thử Nghiệm Trước Khi Triển Khai: Luôn luôn thử nghiệm các ngưỡng ánh sáng trên mô hình nhỏ trước khi triển khai vào hệ thống thực tế để đảm bảo độ chính xác.
• Điều Chỉnh Theo Môi Trường: Các yếu tố như thời tiết, mùa, và vị trí địa lý có thể ảnh hưởng đến cường độ ánh sáng, vì vậy cần cân nhắc để điều chỉnh ngưỡng phù hợp theo từng môi trường cụ thể.

Bằng cách tuân thủ các lưu ý trên, bạn có thể tối ưu hóa hiệu suất của cảm biến ánh sáng trong các dự án Arduino của mình, đảm bảo rằng chúng hoạt động chính xác và đáng tin cậy.

Cảm biến ánh sáng là một linh kiện hữu ích trong các dự án Arduino, giúp hệ thống có thể nhận biết và phản ứng với điều kiện ánh sáng của môi trường xung quanh. Dưới đây là một số dự án phổ biến mà bạn có thể thực hiện với cảm biến ánh sáng và Arduino:

7.1 Bật/Tắt Đèn Dựa Trên Cường Độ Ánh Sáng

Trong dự án này, cảm biến ánh sáng được sử dụng để điều khiển việc bật/tắt đèn tự động. Khi cường độ ánh sáng môi trường giảm xuống dưới một ngưỡng xác định (chẳng hạn vào ban đêm), đèn sẽ tự động bật. Ngược lại, khi trời sáng, đèn sẽ tắt để tiết kiệm năng lượng. Bạn cần chuẩn bị:

• Arduino Uno
• Cảm biến ánh sáng (LDR)
• Relay 5V
• Đèn LED hoặc bóng đèn
• Điện trở 10kΩ

Các bước thực hiện:

1. Kết nối cảm biến ánh sáng với Arduino theo sơ đồ mạch.
2. Lập trình Arduino để đọc giá trị từ cảm biến và điều khiển relay.
3. Kết nối relay với đèn LED hoặc bóng đèn.
4. Upload code lên Arduino và quan sát hoạt động của hệ thống.

7.2 Đo Cường Độ Ánh Sáng

Dự án này giúp bạn theo dõi và đo cường độ ánh sáng trong môi trường bằng cảm biến ánh sáng. Giá trị đo được sẽ hiển thị trên màn hình Serial Monitor của Arduino IDE hoặc có thể được lưu trữ và xử lý thêm. Bạn cần chuẩn bị:

• Arduino Uno
• Cảm biến ánh sáng (LDR)
• Điện trở 10kΩ
• Dây nối
• Breadboard

Các bước thực hiện:

1. Kết nối cảm biến ánh sáng với Arduino và điện trở theo sơ đồ mạch.
2. Viết code Arduino để đọc giá trị từ chân analog.
3. Hiển thị giá trị cường độ ánh sáng trên Serial Monitor.
4. Có thể thêm các bước để ghi lại dữ liệu hoặc điều khiển thiết bị khác dựa trên cường độ ánh sáng.

7.3 Hệ Thống Quản Lý Năng Lượng Dựa Trên Ánh Sáng

Trong các hệ thống quản lý năng lượng thông minh, cảm biến ánh sáng có thể được sử dụng để điều chỉnh các thiết bị tiêu thụ năng lượng theo ánh sáng tự nhiên. Ví dụ, hệ thống có thể giảm cường độ chiếu sáng của đèn điện khi có đủ ánh sáng tự nhiên từ môi trường.

• Arduino Uno
• Cảm biến ánh sáng
• Module điều khiển đèn LED RGB
• Relay hoặc mạch điều khiển công suất

Các bước thực hiện:

1. Kết nối cảm biến ánh sáng với Arduino và các thiết bị khác như LED hoặc relay.
2. Lập trình để đo lường cường độ ánh sáng và điều chỉnh các thiết bị chiếu sáng theo mức độ ánh sáng tự nhiên.
3. Kiểm tra hệ thống trong các điều kiện ánh sáng khác nhau để đảm bảo hoạt động chính xác.

Những dự án này không chỉ giúp bạn làm quen với cảm biến ánh sáng mà còn mở ra nhiều ý tưởng ứng dụng thực tiễn trong cuộc sống.

Để giúp bạn nắm vững kiến thức về cảm biến ánh sáng và ứng dụng của chúng với Arduino, dưới đây là một số nguồn tài liệu tham khảo và hướng dẫn chi tiết.

8.1 Sách và Ebook về Arduino

• “Arduino Cookbook” - Cuốn sách này cung cấp hàng trăm ví dụ và bài tập thực hành về Arduino, bao gồm cả các dự án liên quan đến cảm biến ánh sáng.
• “Exploring Arduino” - Một cuốn sách tuyệt vời cho người mới bắt đầu, hướng dẫn chi tiết các dự án đơn giản đến phức tạp sử dụng cảm biến ánh sáng và các thiết bị khác.

8.2 Video Hướng Dẫn trên YouTube

• Arduino Project Hub - Kênh này chia sẻ rất nhiều dự án Arduino, bao gồm các hướng dẫn chi tiết về cách kết nối và lập trình cảm biến ánh sáng.
• MakerLab Việt Nam - Một kênh YouTube tập trung vào việc hướng dẫn các dự án Arduino từ cơ bản đến nâng cao, bao gồm các ứng dụng cảm biến ánh sáng như bật/tắt đèn tự động.

8.3 Các Diễn Đàn và Website Hỗ Trợ

• Arduino.vn - Đây là diễn đàn lớn tại Việt Nam, nơi bạn có thể tìm thấy nhiều bài viết hướng dẫn, trao đổi và hỏi đáp về các dự án Arduino với cảm biến ánh sáng.
• Instructables - Trang web toàn cầu với rất nhiều bài viết hướng dẫn DIY, trong đó có rất nhiều dự án sử dụng cảm biến ánh sáng với Arduino.

8.4 Các Module Cảm Biến Ánh Sáng và Tài Liệu Kèm Theo

• Module Cảm Biến Ánh Sáng - Các trang web bán hàng như anasa.vn cung cấp thông tin chi tiết về cách sử dụng module cảm biến ánh sáng, bao gồm cả sơ đồ kết nối và mã nguồn mẫu.
• Datasheet - Datasheet của các loại cảm biến ánh sáng sẽ cung cấp thông tin kỹ thuật chi tiết, cần thiết cho việc lập trình và tối ưu hóa hệ thống Arduino của bạn.

Những nguồn tài liệu trên không chỉ giúp bạn hiểu rõ hơn về cách sử dụng cảm biến ánh sáng trong các dự án Arduino mà còn cung cấp các ví dụ thực tế và hỗ trợ chi tiết trong quá trình triển khai.
