Cách Đọc Điện Trở Vạch: Hướng Dẫn Chi Tiết Từ Cơ Bản Đến Nâng Cao

Điện trở là một linh kiện quan trọng trong các mạch điện tử, và việc xác định giá trị của nó là một kỹ năng cơ bản mà bất kỳ ai làm việc với điện tử đều cần phải biết. Một trong những cách phổ biến nhất để xác định giá trị của điện trở là thông qua các vạch màu trên thân điện trở.

1. Giới thiệu về điện trở và bảng màu điện trở

Điện trở được mã hóa bằng các vạch màu trên thân, mỗi màu đại diện cho một con số cụ thể hoặc một hệ số nhân. Các vạch màu này được sắp xếp theo thứ tự, và việc đọc chúng theo thứ tự này sẽ cho ra giá trị điện trở của linh kiện.

2. Bảng màu điện trở

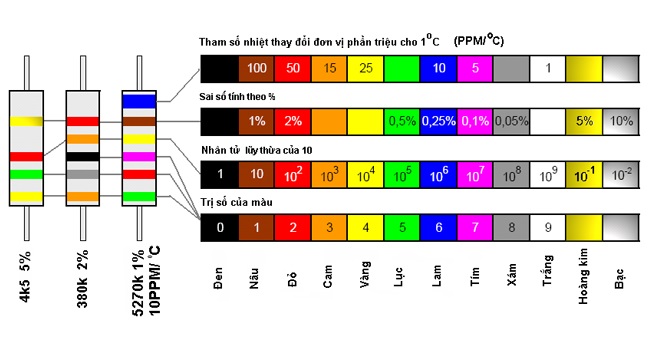

Bảng dưới đây mô tả giá trị của từng màu trong hệ thống mã màu điện trở:

3. Cách đọc điện trở 4 vạch màu

1. Vạch màu thứ nhất: Chỉ giá trị hàng chục.
2. Vạch màu thứ hai: Chỉ giá trị hàng đơn vị.
3. Vạch màu thứ ba: Là hệ số nhân.
4. Vạch màu thứ tư: Chỉ sai số.

Ví dụ: Điện trở có các vạch màu Đỏ - Đen - Vàng - Vàng, ta có giá trị: 2 (Đỏ) + 0 (Đen) x 10^4 (Vàng) = 200kΩ ± 5%.

4. Cách đọc điện trở 5 vạch màu

1. Vạch màu thứ nhất: Chỉ giá trị hàng trăm.
2. Vạch màu thứ hai: Chỉ giá trị hàng chục.
3. Vạch màu thứ ba: Chỉ giá trị hàng đơn vị.
4. Vạch màu thứ tư: Là hệ số nhân.
5. Vạch màu thứ năm: Chỉ sai số.

Ví dụ: Điện trở có các vạch màu Xanh lục - Đỏ - Tím - Vàng - Nâu, ta có giá trị: 5 (Xanh lục) + 2 (Đỏ) + 7 (Tím) x 10^4 (Vàng) = 527kΩ ± 1%.

5. Cách đọc điện trở 6 vạch màu

Điện trở 6 vạch màu thường chỉ được dùng trong các thiết bị có yêu cầu độ chính xác cao. Cách đọc tương tự điện trở 5 vạch màu, nhưng có thêm một vạch để chỉ hệ số nhiệt độ.

Hy vọng qua bài viết này, bạn đã hiểu rõ hơn về cách đọc điện trở vạch và có thể áp dụng trong công việc của mình.

Điện trở là một trong những linh kiện cơ bản và quan trọng nhất trong các mạch điện tử. Nó có chức năng hạn chế dòng điện chạy qua mạch, giúp bảo vệ các linh kiện khác khỏi bị quá tải. Điện trở thường được chế tạo với nhiều giá trị khác nhau để phù hợp với các ứng dụng cụ thể trong mạch điện.

Một trong những cách phổ biến nhất để xác định giá trị của điện trở là thông qua hệ thống mã màu. Trên thân mỗi điện trở, nhà sản xuất sẽ in các vạch màu, mỗi vạch đại diện cho một con số hoặc một hệ số nhân. Thông qua việc đọc và giải mã các vạch màu này, ta có thể dễ dàng xác định giá trị của điện trở mà không cần sử dụng các thiết bị đo đạc phức tạp.

Mã màu trên điện trở bao gồm các màu như đen, nâu, đỏ, cam, vàng, xanh lục, xanh dương, tím, xám, và trắng. Mỗi màu đại diện cho một giá trị cụ thể, và chúng được sắp xếp theo một thứ tự nhất định. Ngoài ra, các màu vàng ánh kim và bạc được sử dụng để chỉ các hệ số nhân nhỏ hoặc sai số của điện trở.

Việc hiểu rõ về mã màu và cách đọc điện trở là kỹ năng cơ bản nhưng vô cùng quan trọng, giúp bạn không chỉ nhận biết đúng giá trị điện trở mà còn áp dụng chúng một cách hiệu quả trong các mạch điện tử.

Để đọc giá trị của một điện trở thông qua các vạch màu trên thân, bạn cần nắm vững cách các vạch màu này được mã hóa. Quy trình đọc giá trị điện trở sẽ khác nhau tùy thuộc vào số lượng vạch màu trên điện trở. Dưới đây là hướng dẫn chi tiết cách đọc giá trị điện trở từ 4, 5, và 6 vạch màu.

2.1 Cách đọc điện trở 4 vạch màu

1. Vạch màu thứ nhất: Đại diện cho chữ số hàng chục.
2. Vạch màu thứ hai: Đại diện cho chữ số hàng đơn vị.
3. Vạch màu thứ ba: Là hệ số nhân, nhân giá trị của hai vạch đầu tiên với 10 mũ số này.
4. Vạch màu thứ tư: Đại diện cho sai số của điện trở (thường là vàng ±5% hoặc bạc ±10%).

Ví dụ: Nếu điện trở có các vạch màu là Đỏ - Tím - Cam - Vàng, giá trị của nó sẽ được tính như sau:

• Đỏ = 2, Tím = 7, Cam = x10^3, Vàng = ±5%.
• Giá trị điện trở: 27 x 10^3 = 27kΩ ±5%.

2.2 Cách đọc điện trở 5 vạch màu

1. Vạch màu thứ nhất: Đại diện cho chữ số hàng trăm.
2. Vạch màu thứ hai: Đại diện cho chữ số hàng chục.
3. Vạch màu thứ ba: Đại diện cho chữ số hàng đơn vị.
4. Vạch màu thứ tư: Là hệ số nhân, nhân giá trị của ba vạch đầu tiên với 10 mũ số này.
5. Vạch màu thứ năm: Đại diện cho sai số của điện trở.

Ví dụ: Nếu điện trở có các vạch màu là Nâu - Đen - Đen - Đỏ - Nâu, giá trị của nó sẽ được tính như sau:

• Nâu = 1, Đen = 0, Đen = 0, Đỏ = x10^2, Nâu = ±1%.
• Giá trị điện trở: 100 x 10^2 = 10kΩ ±1%.

2.3 Cách đọc điện trở 6 vạch màu

Điện trở 6 vạch màu thường được sử dụng trong các thiết bị yêu cầu độ chính xác cao. Cách đọc tương tự như điện trở 5 vạch, với thêm một vạch thứ sáu chỉ hệ số nhiệt độ (TCR - Temperature Coefficient of Resistance).

1. Vạch màu thứ nhất: Đại diện cho chữ số hàng trăm.
2. Vạch màu thứ hai: Đại diện cho chữ số hàng chục.
3. Vạch màu thứ ba: Đại diện cho chữ số hàng đơn vị.
4. Vạch màu thứ tư: Là hệ số nhân.
5. Vạch màu thứ năm: Đại diện cho sai số của điện trở.
6. Vạch màu thứ sáu: Chỉ hệ số nhiệt độ (TCR), thường là các giá trị nhỏ như ppm/°C.

Ví dụ: Điện trở có các vạch màu Nâu - Đen - Đỏ - Cam - Nâu - Đỏ:

• Nâu = 1, Đen = 0, Đỏ = 2, Cam = x10^3, Nâu = ±1%, Đỏ = 50 ppm/°C.
• Giá trị điện trở: 102 x 10^3 = 102kΩ ±1%, hệ số nhiệt 50 ppm/°C.

Để hiểu rõ hơn cách đọc giá trị điện trở thông qua các vạch màu, chúng ta sẽ đi qua một số ví dụ cụ thể dưới đây. Các ví dụ này sẽ giúp bạn áp dụng lý thuyết đã học vào thực tế một cách hiệu quả.

3.1 Ví dụ đọc điện trở 4 vạch màu

Giả sử bạn có một điện trở với các vạch màu như sau: Nâu - Đen - Đỏ - Vàng.

• Vạch 1: Nâu tương ứng với số 1.
• Vạch 2: Đen tương ứng với số 0.
• Vạch 3: Đỏ là hệ số nhân x10^2.
• Vạch 4: Vàng chỉ sai số ±5%.

Giá trị điện trở: 10 x 10^2 = 1000Ω (1kΩ) ±5%

3.2 Ví dụ đọc điện trở 5 vạch màu

Bây giờ, hãy xem xét một điện trở với các vạch màu: Đỏ - Tím - Đen - Cam - Nâu.

• Vạch 1: Đỏ tương ứng với số 2.
• Vạch 2: Tím tương ứng với số 7.
• Vạch 3: Đen tương ứng với số 0.
• Vạch 4: Cam là hệ số nhân x10^3.
• Vạch 5: Nâu chỉ sai số ±1%.

Giá trị điện trở: 270 x 10^3 = 270kΩ ±1%

3.3 Ví dụ đọc điện trở 6 vạch màu

Cuối cùng, chúng ta xem xét một điện trở 6 vạch màu: Xanh lục - Xám - Đen - Đỏ - Nâu - Đỏ.

• Vạch 1: Xanh lục tương ứng với số 5.
• Vạch 2: Xám tương ứng với số 8.
• Vạch 3: Đen tương ứng với số 0.
• Vạch 4: Đỏ là hệ số nhân x10^2.
• Vạch 5: Nâu chỉ sai số ±1%.
• Vạch 6: Đỏ chỉ hệ số nhiệt độ là 50 ppm/°C.

Giá trị điện trở: 580 x 10^2 = 58kΩ ±1%, hệ số nhiệt độ 50 ppm/°C.

Khi đọc giá trị điện trở, có một số lưu ý và mẹo nhỏ giúp bạn tránh sai sót và nhanh chóng nhận biết đúng giá trị cần thiết. Dưới đây là những điểm quan trọng mà bạn nên ghi nhớ:

4.1 Lưu ý khi đọc điện trở

• Xác định đúng hướng đọc: Điện trở thường có một vạch màu cách xa hơn so với các vạch khác, đó là vạch chỉ sai số hoặc hệ số nhiệt độ. Bạn nên bắt đầu đọc từ phía đối diện vạch này.
• Cẩn thận với các điện trở bị mờ màu: Nếu điện trở bị mờ hoặc bong tróc màu, hãy sử dụng các thiết bị đo điện trở để kiểm tra lại giá trị chính xác.
• Lưu ý đến hệ số nhân: Các vạch màu thứ ba hoặc thứ tư là hệ số nhân, ảnh hưởng trực tiếp đến giá trị cuối cùng của điện trở. Đừng bỏ qua hoặc đọc nhầm hệ số này.

4.2 Mẹo khi đọc điện trở

• Sử dụng quy tắc ghi nhớ: Một cách để nhớ thứ tự các màu là sử dụng các câu nói vui như "Bác Năm Đã Cưới Vợ Già Xấu Phải Ghét" để đại diện cho các màu Đen, Nâu, Đỏ, Cam, Vàng, Xanh lục, Xanh dương, Tím, Xám, Trắng.
• Kiểm tra bằng máy đo: Nếu bạn không chắc chắn về cách đọc, hãy sử dụng máy đo điện trở để xác nhận giá trị trước khi sử dụng trong mạch điện.
• Tập luyện thường xuyên: Thực hành đọc giá trị điện trở từ các bài tập hoặc các điện trở thực tế để nâng cao kỹ năng và ghi nhớ các màu sắc nhanh chóng.

Với những lưu ý và mẹo nhỏ này, bạn sẽ dễ dàng hơn trong việc xác định giá trị điện trở một cách chính xác và hiệu quả, đồng thời tránh được những sai lầm không đáng có trong quá trình đọc và sử dụng điện trở.

Việc đọc giá trị điện trở từ các vạch màu có thể ban đầu gây ra chút khó khăn, nhưng khi đã nắm vững nguyên tắc và áp dụng các mẹo hữu ích, quá trình này trở nên đơn giản và nhanh chóng. Hiểu rõ và chính xác giá trị điện trở không chỉ giúp bạn trong việc thiết kế và sửa chữa mạch điện, mà còn giúp đảm bảo hiệu suất và độ tin cậy của các thiết bị điện tử. Hãy luôn thực hành để thành thạo hơn, và đừng ngần ngại sử dụng các công cụ hỗ trợ khi cần thiết.

Cuối cùng, việc đọc và hiểu đúng giá trị điện trở là một kỹ năng cơ bản nhưng vô cùng quan trọng đối với những ai đam mê và làm việc trong lĩnh vực điện tử. Nắm vững kỹ năng này sẽ giúp bạn tiết kiệm thời gian, nâng cao hiệu quả công việc và đảm bảo các thiết bị hoạt động đúng như mong đợi.
