Atomic Force Microscopy vs Scanning Electron Microscopy: So sánh chi tiết và ứng dụng thực tế

Chủ đề atomic force microscopy vs scanning electron microscopy: Bài viết này sẽ cung cấp cái nhìn toàn diện về sự khác biệt giữa Atomic Force Microscopy (AFM) và Scanning Electron Microscopy (SEM), từ nguyên lý hoạt động đến các ứng dụng thực tế. Chúng tôi sẽ giúp bạn hiểu rõ hơn về cách chọn lựa công cụ phù hợp cho nghiên cứu khoa học và công nghiệp, dựa trên đặc điểm và lợi ích của từng loại kính hiển vi.

So sánh Kính hiển vi lực nguyên tử (AFM) và Kính hiển vi điện tử quét (SEM)

Trong lĩnh vực khoa học vật liệu và công nghệ nano, hai công cụ quan trọng để khảo sát bề mặt mẫu vật là Kính hiển vi lực nguyên tử (AFM) và Kính hiển vi điện tử quét (SEM). Mỗi loại kính hiển vi có những đặc điểm riêng, phù hợp với những ứng dụng khác nhau trong nghiên cứu và công nghiệp.

Nguyên lý hoạt động

  • Kính hiển vi lực nguyên tử (AFM): AFM hoạt động dựa trên nguyên lý sử dụng một đầu dò cực nhỏ để quét trên bề mặt mẫu vật. Đầu dò này cảm nhận các lực tương tác giữa bề mặt mẫu và đầu dò, từ đó tạo ra hình ảnh 3D của bề mặt mẫu với độ phân giải rất cao.
  • Kính hiển vi điện tử quét (SEM): SEM sử dụng chùm tia điện tử quét qua bề mặt mẫu vật. Các điện tử phản xạ từ mẫu sẽ được thu nhận và chuyển đổi thành tín hiệu điện để tạo ra hình ảnh 2D của bề mặt mẫu.

Đặc điểm và Ứng dụng

Tiêu chí AFM SEM
Độ phân giải Rất cao, có thể đạt tới cấp độ nguyên tử Cao, nhưng thấp hơn AFM, thường ở cấp độ nanomet
Loại hình ảnh Hình ảnh 3D Hình ảnh 2D
Môi trường hoạt động Có thể hoạt động trong không khí, chân không hoặc môi trường lỏng Cần chân không cao để hoạt động hiệu quả
Tính chất bề mặt đo lường Đo lường tính chất vật lý như lực, độ cứng, độ dẫn điện... Đo lường thành phần hóa học và cấu trúc bề mặt
Thời gian chuẩn bị mẫu Ít yêu cầu, có thể đo trực tiếp Cần xử lý mẫu, thường phải phủ một lớp kim loại mỏng
Ứng dụng Phân tích bề mặt chi tiết, đo độ cứng, độ dẫn, lực ma sát, và các nghiên cứu về cấu trúc nano Khảo sát cấu trúc bề mặt, thành phần hóa học, quan sát các mẫu sinh học hoặc vật liệu vô cơ

Kết luận

Cả AFM và SEM đều là những công cụ không thể thiếu trong nghiên cứu khoa học và công nghệ hiện đại. Lựa chọn giữa hai phương pháp này phụ thuộc vào yêu cầu cụ thể của nghiên cứu, bao gồm độ phân giải cần thiết, loại thông tin bề mặt mong muốn và điều kiện môi trường thí nghiệm.

Nhìn chung, AFM thường được sử dụng khi cần phân tích chi tiết bề mặt ở cấp độ nguyên tử, trong khi SEM phù hợp cho việc quan sát cấu trúc tổng quan và thành phần hóa học của bề mặt mẫu.

So sánh Kính hiển vi lực nguyên tử (AFM) và Kính hiển vi điện tử quét (SEM)

1. Giới thiệu về Kính hiển vi lực nguyên tử (AFM) và Kính hiển vi điện tử quét (SEM)

Kính hiển vi lực nguyên tử (AFM) và Kính hiển vi điện tử quét (SEM) là hai công cụ phân tích bề mặt quan trọng trong lĩnh vực khoa học vật liệu và công nghệ nano. Mỗi loại kính hiển vi đều có những nguyên lý hoạt động và ứng dụng riêng, phục vụ cho các mục đích nghiên cứu khác nhau.

  • Kính hiển vi lực nguyên tử (AFM): AFM hoạt động bằng cách sử dụng một đầu dò nhỏ để quét qua bề mặt mẫu vật. Đầu dò này cảm nhận các lực tương tác giữa đầu dò và bề mặt mẫu, từ đó tạo ra hình ảnh chi tiết với độ phân giải cao, có thể đạt đến cấp độ nguyên tử. AFM không chỉ cung cấp hình ảnh 3D của bề mặt mà còn cho phép đo lường các tính chất vật lý như độ cứng, độ ma sát và độ dẫn điện của bề mặt mẫu.
  • Kính hiển vi điện tử quét (SEM): SEM sử dụng chùm tia điện tử để quét qua bề mặt mẫu vật. Khi các điện tử va chạm với mẫu, chúng phát ra các tín hiệu phản xạ, được thu nhận và chuyển đổi thành hình ảnh. SEM cung cấp hình ảnh 2D với độ phân giải cao, giúp khảo sát chi tiết cấu trúc vi mô của bề mặt, bao gồm cả thành phần hóa học và hình thái học.

Cả AFM và SEM đều có khả năng phân tích chi tiết bề mặt, nhưng mỗi loại kính hiển vi lại có những ưu điểm và hạn chế riêng. Việc lựa chọn giữa AFM và SEM phụ thuộc vào yêu cầu cụ thể của nghiên cứu, chẳng hạn như độ phân giải cần thiết, loại thông tin cần thu thập, và điều kiện môi trường đo lường.

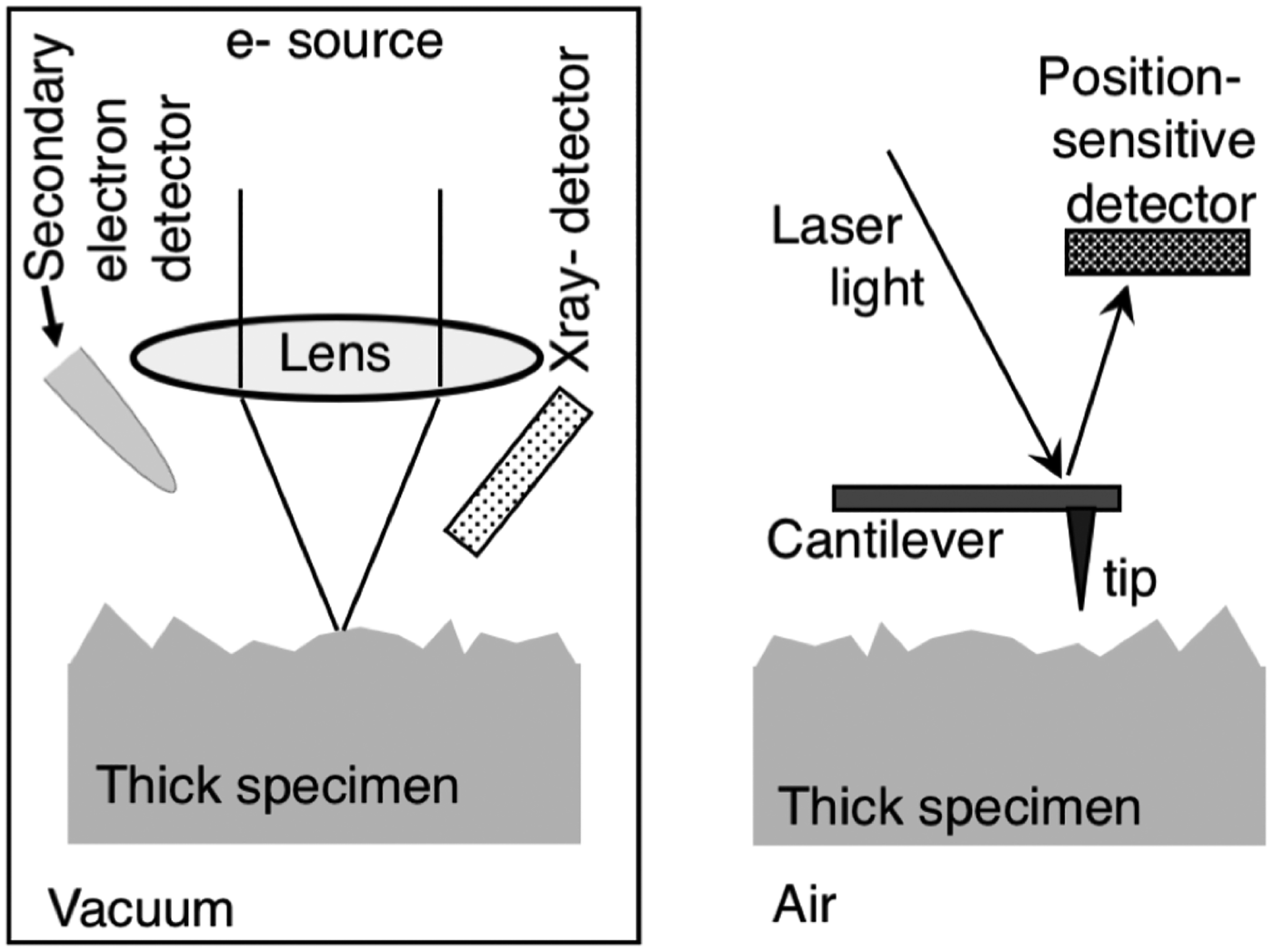

2. Nguyên lý hoạt động của AFM và SEM

Kính hiển vi lực nguyên tử (AFM) và Kính hiển vi điện tử quét (SEM) hoạt động dựa trên những nguyên lý vật lý khác nhau, cho phép chúng cung cấp các loại hình ảnh và thông tin khác nhau về bề mặt của mẫu vật.

  • Kính hiển vi lực nguyên tử (AFM): AFM hoạt động dựa trên nguyên lý cảm nhận lực giữa một đầu dò cực nhỏ và bề mặt mẫu. Đầu dò, thường là một mũi kim siêu nhỏ, được gắn trên một cần gạt linh hoạt. Khi đầu dò quét qua bề mặt, nó sẽ chịu tác động của các lực tương tác như lực Van der Waals, lực tĩnh điện, và lực ma sát. Sự biến dạng của cần gạt do các lực này gây ra sẽ được ghi nhận bằng hệ thống laser và cảm biến quang học. Từ đó, hệ thống máy tính sẽ xây dựng hình ảnh 3D chi tiết của bề mặt mẫu vật.
  • Kính hiển vi điện tử quét (SEM): SEM hoạt động bằng cách sử dụng một chùm tia điện tử có năng lượng cao để quét qua bề mặt mẫu. Khi các điện tử tương tác với mẫu, chúng tạo ra các tín hiệu thứ cấp như điện tử phản xạ, điện tử thứ cấp, và tia X. Những tín hiệu này được thu nhận bởi các cảm biến, sau đó được chuyển đổi thành tín hiệu điện và được xử lý để tạo ra hình ảnh 2D với độ phân giải cao của bề mặt mẫu. SEM cho phép quan sát chi tiết cấu trúc bề mặt ở mức độ vi mô, từ hình thái học đến thành phần hóa học.

Cả hai công nghệ này đều cung cấp thông tin chi tiết về bề mặt mẫu, nhưng AFM tập trung vào lực tương tác ở cấp độ nguyên tử, trong khi SEM cung cấp hình ảnh trực quan về hình thái và cấu trúc bề mặt ở cấp độ vi mô. Tùy thuộc vào mục tiêu nghiên cứu, người dùng có thể lựa chọn loại kính hiển vi phù hợp.

3. So sánh chi tiết giữa AFM và SEM

Việc so sánh giữa Kính hiển vi lực nguyên tử (AFM) và Kính hiển vi điện tử quét (SEM) giúp chúng ta hiểu rõ hơn về các đặc điểm, ưu điểm, và hạn chế của từng công cụ, từ đó lựa chọn phương pháp phù hợp cho nghiên cứu của mình.

Tiêu chí Kính hiển vi lực nguyên tử (AFM) Kính hiển vi điện tử quét (SEM)
Nguyên lý hoạt động Sử dụng đầu dò để cảm nhận lực tương tác giữa đầu dò và bề mặt mẫu, tạo ra hình ảnh 3D của bề mặt. Sử dụng chùm tia điện tử quét qua bề mặt mẫu, tạo ra hình ảnh 2D thông qua các tín hiệu phản xạ và phát xạ.
Độ phân giải Có thể đạt đến cấp độ nguyên tử, thường là vài nanomet. Cao, nhưng thường thấp hơn AFM, thường ở mức độ nanomet.
Loại hình ảnh Hình ảnh 3D của bề mặt mẫu. Hình ảnh 2D chi tiết của bề mặt, bao gồm thông tin về cấu trúc và thành phần hóa học.
Môi trường hoạt động Có thể hoạt động trong không khí, chân không hoặc môi trường lỏng. Yêu cầu môi trường chân không cao để hoạt động.
Thời gian chuẩn bị mẫu Ít yêu cầu, có thể đo trực tiếp trên mẫu mà không cần xử lý đặc biệt. Yêu cầu xử lý mẫu kỹ lưỡng, thường phải phủ một lớp kim loại dẫn điện mỏng lên bề mặt mẫu.
Ứng dụng Phân tích chi tiết bề mặt, đo độ cứng, độ dẫn điện, lực ma sát, và các nghiên cứu cấu trúc nano. Khảo sát cấu trúc bề mặt, phân tích thành phần hóa học, quan sát mẫu sinh học và vật liệu vô cơ.
Ưu điểm Cho phép phân tích ở cấp độ nguyên tử, không yêu cầu môi trường chân không, đa dạng về các phép đo lường. Hình ảnh trực quan với độ phân giải cao, khả năng phân tích thành phần hóa học, hữu ích trong nhiều ngành nghiên cứu.
Hạn chế Thời gian quét lâu hơn, diện tích quét bị giới hạn, có thể ảnh hưởng đến mẫu trong quá trình đo. Yêu cầu chân không và xử lý mẫu phức tạp, không cung cấp thông tin về các tính chất cơ học của bề mặt.

Nhìn chung, AFM thường được sử dụng khi cần phân tích chi tiết bề mặt ở cấp độ nguyên tử hoặc đo các tính chất vật lý của bề mặt, trong khi SEM phù hợp cho việc quan sát cấu trúc tổng quan và phân tích thành phần hóa học của mẫu vật.

3. So sánh chi tiết giữa AFM và SEM

4. Các ứng dụng tiêu biểu của AFM và SEM trong nghiên cứu khoa học

Kính hiển vi lực nguyên tử (AFM) và Kính hiển vi điện tử quét (SEM) là những công cụ quan trọng trong nhiều lĩnh vực nghiên cứu khoa học. Dưới đây là một số ứng dụng tiêu biểu của từng loại kính hiển vi:

  • Ứng dụng của AFM:
    1. Nghiên cứu cấu trúc nano: AFM được sử dụng rộng rãi trong nghiên cứu cấu trúc nano, bao gồm việc khảo sát bề mặt của các vật liệu nano, phân tử đơn lẻ, và màng mỏng. AFM cung cấp hình ảnh chi tiết ở cấp độ nguyên tử, cho phép các nhà khoa học phân tích và thiết kế các cấu trúc vật liệu với độ chính xác cao.
    2. Đo lường tính chất cơ học: AFM cho phép đo độ cứng, độ đàn hồi, và lực ma sát trên bề mặt mẫu vật. Điều này rất quan trọng trong các nghiên cứu về vật liệu, sinh học, và y học, giúp hiểu rõ hơn về tính chất cơ học của các cấu trúc ở kích thước nano.
    3. Phân tích bề mặt sinh học: AFM được sử dụng để nghiên cứu các bề mặt sinh học như màng tế bào, protein, và DNA. Khả năng hoạt động trong môi trường lỏng của AFM làm cho nó trở thành công cụ lý tưởng để quan sát các quá trình sinh học trong điều kiện gần với tự nhiên.
  • Ứng dụng của SEM:
    1. Quan sát hình thái học bề mặt: SEM được sử dụng phổ biến trong nghiên cứu hình thái học của các vật liệu, từ kim loại, gốm sứ đến mẫu sinh học. Khả năng tạo ra hình ảnh với độ phân giải cao giúp các nhà khoa học phân tích cấu trúc bề mặt với chi tiết tinh vi.
    2. Phân tích thành phần hóa học: SEM kết hợp với các hệ thống phân tích tia X có thể cung cấp thông tin về thành phần hóa học của mẫu vật. Điều này rất hữu ích trong các nghiên cứu về địa chất, vật liệu, và phân tích môi trường.
    3. Nghiên cứu lỗi và phân tích hư hỏng: SEM được sử dụng trong công nghiệp để kiểm tra và phân tích các lỗi trong sản xuất và các sản phẩm hư hỏng. Khả năng quan sát chi tiết và phân tích thành phần giúp xác định nguyên nhân gây ra các vấn đề trong quy trình sản xuất.

AFM và SEM đóng vai trò quan trọng trong việc nâng cao hiểu biết về cấu trúc và tính chất của vật liệu, cũng như trong việc ứng dụng các kiến thức này vào các ngành công nghiệp và y học. Sự kết hợp giữa AFM và SEM cho phép các nhà nghiên cứu tiếp cận các khía cạnh khác nhau của bề mặt vật liệu, từ cấu trúc nguyên tử đến hình thái tổng thể.

5. Hướng dẫn lựa chọn giữa AFM và SEM cho nghiên cứu cụ thể

Khi đối mặt với việc lựa chọn giữa Kính hiển vi lực nguyên tử (AFM) và Kính hiển vi điện tử quét (SEM) cho một nghiên cứu cụ thể, điều quan trọng là phải xác định rõ mục tiêu của nghiên cứu và các thông số kỹ thuật mà bạn cần đạt được. Dưới đây là một số hướng dẫn chi tiết để giúp bạn đưa ra quyết định phù hợp:

  • Mục tiêu nghiên cứu:
    • Nếu bạn cần khảo sát cấu trúc bề mặt ở cấp độ nguyên tử hoặc đo lường các tính chất cơ học, như độ cứng hoặc lực ma sát, AFM là lựa chọn lý tưởng.
    • Nếu bạn cần quan sát hình thái học tổng thể và phân tích thành phần hóa học của bề mặt mẫu với độ phân giải cao, SEM sẽ phù hợp hơn.
  • Loại mẫu vật:
    • AFM có thể sử dụng cho các mẫu vật trong nhiều môi trường khác nhau, bao gồm không khí, chân không, và chất lỏng. Điều này hữu ích cho các nghiên cứu liên quan đến sinh học hoặc vật liệu mềm.
    • SEM yêu cầu mẫu vật được đặt trong môi trường chân không cao. Do đó, nếu mẫu vật của bạn không thể chịu được chân không hoặc cần quan sát trong môi trường lỏng, AFM sẽ là lựa chọn tốt hơn.
  • Chi phí và thời gian chuẩn bị mẫu:
    • Nếu bạn cần nhanh chóng thu được kết quả mà không cần xử lý mẫu phức tạp, AFM sẽ giúp tiết kiệm thời gian vì không yêu cầu xử lý mẫu đặc biệt.
    • SEM có thể yêu cầu phủ một lớp kim loại dẫn điện lên mẫu, điều này có thể làm tăng thời gian chuẩn bị và chi phí, nhưng lại mang lại hình ảnh chi tiết và khả năng phân tích thành phần.
  • Độ phân giải và loại hình ảnh mong muốn:
    • Nếu bạn cần hình ảnh 3D chi tiết của bề mặt mẫu, AFM sẽ cung cấp thông tin với độ phân giải rất cao ở cấp độ nguyên tử.
    • Trong trường hợp bạn cần hình ảnh 2D sắc nét để phân tích hình thái hoặc muốn kết hợp với phân tích thành phần hóa học, SEM là lựa chọn hàng đầu.
  • Tính chất mẫu vật:
    • Nếu mẫu vật của bạn có kích thước nhỏ và không đồng đều, hoặc nếu bạn cần khảo sát các vật liệu mềm, AFM có thể là lựa chọn tốt hơn vì nó ít gây hư hại cho mẫu.
    • Đối với các mẫu vật rắn và dẫn điện, SEM là công cụ mạnh mẽ để quan sát cấu trúc chi tiết và phân tích thành phần bề mặt.

Cuối cùng, việc lựa chọn giữa AFM và SEM nên dựa trên các yêu cầu cụ thể của nghiên cứu, bao gồm mục tiêu, tính chất mẫu vật, và điều kiện làm việc. Mỗi công cụ có ưu điểm riêng, và việc kết hợp cả hai phương pháp trong một nghiên cứu có thể mang lại kết quả toàn diện hơn.

6. Tương lai của công nghệ kính hiển vi: Xu hướng và phát triển

Trong những năm gần đây, công nghệ kính hiển vi đã chứng kiến nhiều tiến bộ vượt bậc, đặc biệt là trong hai lĩnh vực kính hiển vi lực nguyên tử (AFM) và kính hiển vi điện tử quét (SEM). Tương lai của các công nghệ này đang mở ra những triển vọng mới, hứa hẹn mang đến những ứng dụng đột phá trong nghiên cứu khoa học và công nghiệp.

6.1 Những tiến bộ mới trong công nghệ AFM và SEM

Các nghiên cứu gần đây đã và đang tập trung vào việc nâng cao độ phân giải và tính chính xác của cả AFM và SEM. Một số xu hướng nổi bật bao gồm:

  • Độ phân giải cao hơn: Các nhà khoa học đang phát triển các kỹ thuật mới nhằm tăng cường khả năng quan sát chi tiết bề mặt vật liệu ở mức nguyên tử, như cải tiến đầu dò AFM hoặc sử dụng chùm electron với năng lượng thấp trong SEM.
  • Phân tích đa chiều: Kết hợp các phương pháp kính hiển vi để tạo ra các hình ảnh ba chiều (3D) và thậm chí bốn chiều (4D) cho phép phân tích cấu trúc vật liệu một cách toàn diện hơn.
  • Phát triển các chế độ đo mới: Các kỹ thuật đo lường tiên tiến đang được phát triển, chẳng hạn như AFM có thể đo lực hấp phụ hoặc SEM có khả năng phân tích phổ học. Điều này mở rộng khả năng ứng dụng trong nhiều lĩnh vực khác nhau, từ y sinh học đến công nghiệp điện tử.

6.2 Xu hướng ứng dụng công nghệ trong tương lai

Xu hướng ứng dụng công nghệ AFM và SEM trong tương lai sẽ tập trung vào việc mở rộng khả năng tiếp cận và ứng dụng vào các lĩnh vực mới:

  1. Công nghệ nano: AFM và SEM sẽ đóng vai trò quan trọng trong việc phát triển và kiểm tra các cấu trúc nano, đặc biệt là trong lĩnh vực vật liệu tiên tiến và y sinh học. Khả năng thao tác ở cấp độ nguyên tử của AFM và phân tích chi tiết của SEM sẽ hỗ trợ trong việc thiết kế và tối ưu hóa các vật liệu mới.
  2. Ứng dụng trong y sinh học: Các phương pháp kính hiển vi tiên tiến này sẽ được ứng dụng rộng rãi trong nghiên cứu y sinh học, đặc biệt là trong chẩn đoán và điều trị bệnh. SEM với khả năng quan sát cấu trúc vi mô và AFM với khả năng đo lực sẽ giúp khám phá các đặc tính sinh học của tế bào và mô.
  3. Phát triển trí tuệ nhân tạo (AI) trong kính hiển vi: Sự kết hợp giữa AI và các phương pháp kính hiển vi sẽ tạo ra một bước nhảy vọt trong phân tích dữ liệu. AI có thể tự động hóa quá trình xử lý và phân tích hình ảnh, từ đó tăng tốc độ nghiên cứu và giảm thiểu sai sót.

Nhìn chung, sự kết hợp giữa tiến bộ công nghệ và sự phát triển của các ứng dụng mới đang mở ra một tương lai đầy hứa hẹn cho kính hiển vi AFM và SEM. Các xu hướng này không chỉ nâng cao chất lượng nghiên cứu mà còn mở rộng phạm vi ứng dụng, góp phần vào những đột phá trong khoa học và công nghệ.

6. Tương lai của công nghệ kính hiển vi: Xu hướng và phát triển

7. Bài tập áp dụng

Dưới đây là các bài tập áp dụng giúp củng cố kiến thức về Kính hiển vi lực nguyên tử (AFM) và Kính hiển vi điện tử quét (SEM). Những bài tập này không chỉ giúp bạn hiểu rõ hơn về nguyên lý hoạt động mà còn cung cấp kỹ năng phân tích, đánh giá dữ liệu thực tế.

  1. Bài tập 1: Tính toán độ phân giải của hình ảnh AFM ở điều kiện chân không

    Giả sử bạn có một hệ thống AFM hoạt động ở điều kiện chân không với đầu dò Si3N4. Hãy tính toán độ phân giải của hệ thống khi lực giữa đầu dò và bề mặt mẫu được duy trì không đổi.

    Gợi ý: Sử dụng các công thức liên quan đến tần số cộng hưởng của cần quét và các đặc tính vật liệu của đầu dò.

  2. Bài tập 2: Phân tích hình ảnh bề mặt mẫu bằng SEM với độ phân giải 10nm

    Bạn có một hình ảnh SEM chụp cấu trúc bề mặt của vật liệu với độ phân giải 10nm. Hãy phân tích hình ảnh này và xác định kích thước các hạt nano có mặt trên bề mặt.

    Gợi ý: Sử dụng phần mềm phân tích hình ảnh và áp dụng kỹ thuật đo lường trực tiếp trên hình ảnh.

  3. Bài tập 3: So sánh độ phân giải của AFM và SEM qua các ví dụ thực tế

    Chọn một mẫu vật liệu và chụp ảnh bằng cả AFM và SEM. So sánh độ phân giải và khả năng hiển thị chi tiết của hai hình ảnh thu được.

    Gợi ý: Đánh giá sự khác biệt về độ phân giải theo các thang đo tiêu chuẩn và xem xét các yếu tố như nhiễu ảnh và độ tương phản.

  4. Bài tập 4: Ứng dụng AFM trong phân tích bề mặt của vật liệu bán dẫn

    Sử dụng AFM để phân tích bề mặt của một mẫu bán dẫn. Xác định các đặc điểm bề mặt như độ nhám và các khuyết tật tiềm ẩn.

    Gợi ý: Sử dụng các chế độ đo tapping mode để có thể quan sát các mẫu mềm và dễ bị phá hủy.

  5. Bài tập 5: Đánh giá ưu điểm của SEM khi quan sát cấu trúc bề mặt vi mô

    Chụp ảnh một mẫu vật liệu có cấu trúc vi mô phức tạp bằng SEM. Đánh giá khả năng của SEM trong việc hiển thị các chi tiết vi mô này so với các phương pháp hiển vi khác.

    Gợi ý: Chú trọng vào các ưu điểm của SEM như độ sâu trường ảnh và khả năng quan sát bề mặt mà không cần xử lý mẫu phức tạp.

  6. Bài tập 6: Tính toán kích thước hạt nano sử dụng hình ảnh SEM

    Dựa trên hình ảnh SEM của một mẫu có chứa hạt nano, hãy xác định kích thước trung bình của các hạt này.

    Gợi ý: Sử dụng phương pháp đo kích thước hạt và tính toán trung bình các giá trị thu được.

  7. Bài tập 7: Phân tích độ cứng bề mặt vật liệu bằng AFM

    Sử dụng AFM để đo độ cứng của bề mặt một mẫu vật liệu. Xác định sự biến thiên độ cứng trên các vùng khác nhau của bề mặt.

    Gợi ý: Áp dụng chế độ đo lực và phân tích dữ liệu lực-khoảng cách.

  8. Bài tập 8: Khảo sát sự thay đổi hình thái bề mặt dưới tác động của lực trong AFM

    Thực hiện đo đạc AFM trên một mẫu trong các điều kiện lực khác nhau. Quan sát và mô tả sự thay đổi hình thái bề mặt dưới tác động của lực.

    Gợi ý: Sử dụng chế độ không tiếp xúc hoặc tapping mode để giảm thiểu tác động lực lên mẫu.

  9. Bài tập 9: Tính toán mức độ tương phản hình ảnh trong SEM

    Sử dụng một hình ảnh SEM để tính toán mức độ tương phản giữa các khu vực khác nhau của mẫu.

    Gợi ý: Áp dụng các công thức tính toán tương phản dựa trên cường độ tín hiệu thu được từ các khu vực khác nhau.

  10. Bài tập 10: Phân tích hình ảnh SEM và xác định cấu trúc tinh thể của mẫu

    Dựa trên hình ảnh SEM, phân tích cấu trúc tinh thể của mẫu và so sánh với các cấu trúc tinh thể đã biết.

    Gợi ý: Sử dụng các mô hình cấu trúc tinh thể và phần mềm phân tích hình ảnh để xác định các chỉ số Miller tương ứng.
