Arduino Cảm Biến Ánh Sáng: Hướng Dẫn Chi Tiết và Ứng Dụng Thực Tế

Cảm biến ánh sáng là một trong những ứng dụng phổ biến trong hệ thống Arduino, giúp phát hiện cường độ ánh sáng trong môi trường xung quanh và điều khiển các thiết bị khác như đèn LED, quạt, hoặc các thiết bị tự động khác. Dưới đây là một hướng dẫn chi tiết về cách sử dụng cảm biến ánh sáng với Arduino.

Các Thành Phần Cần Chuẩn Bị

• 1 x Arduino (Uno, Mega, hoặc Nano)
• 1 x Cảm biến ánh sáng quang trở (LDR)
• 1 x Điện trở 10kΩ
• 1 x Breadboard và dây nối

Sơ Đồ Kết Nối

Kết nối cảm biến ánh sáng LDR với Arduino theo sơ đồ sau:

• Chân thứ nhất của LDR nối với 5V của Arduino.
• Chân thứ hai của LDR nối với chân A0 của Arduino và điện trở 10kΩ.
• Chân còn lại của điện trở nối với GND của Arduino.

Sơ đồ kết nối này tạo ra một mạch phân áp, trong đó điện áp tại chân A0 sẽ thay đổi theo cường độ ánh sáng mà cảm biến LDR nhận được.

Lập Trình Arduino

Đoạn mã dưới đây giúp Arduino đọc giá trị ánh sáng từ cảm biến và hiển thị kết quả trên Serial Monitor:

void setup() {
  Serial.begin(9600); // Khởi động Serial Monitor
}

void loop() {
  int sensorValue = analogRead(A0); // Đọc giá trị từ cảm biến ánh sáng
  Serial.println(sensorValue); // Hiển thị giá trị cảm biến
  delay(500); // Đợi 0.5 giây trước khi đọc giá trị tiếp theo
}

Giá trị trả về bởi cảm biến LDR là giá trị analog từ 0 đến 1023, đại diện cho cường độ ánh sáng từ tối hoàn toàn đến sáng hoàn toàn.

Ứng Dụng Thực Tế

Với cảm biến ánh sáng và Arduino, bạn có thể triển khai nhiều dự án hữu ích, chẳng hạn như:

• Hệ thống bật tắt đèn tự động khi trời tối.
• Điều chỉnh độ sáng của đèn LED dựa trên cường độ ánh sáng môi trường.
• Ứng dụng trong hệ thống nhà thông minh để tiết kiệm năng lượng.

Bài Tập Mở Rộng

Bạn có thể mở rộng dự án bằng cách lập trình Arduino để tự động bật đèn LED khi cường độ ánh sáng môi trường giảm dưới mức 300:

void setup() {
  pinMode(13, OUTPUT); // Cài đặt chân 13 làm output để điều khiển đèn LED
  Serial.begin(9600);
}

void loop() {
  int sensorValue = analogRead(A0);
  if (sensorValue < 300) {
    digitalWrite(13, HIGH); // Bật đèn LED
  } else {
    digitalWrite(13, LOW); // Tắt đèn LED
  }
  Serial.println(sensorValue);
  delay(500);
}

Kết Luận

Cảm biến ánh sáng là một trong những cảm biến đơn giản và hữu ích trong các dự án Arduino. Bằng cách sử dụng cảm biến này, bạn có thể xây dựng các hệ thống tự động, tiết kiệm năng lượng và dễ dàng tùy chỉnh để phù hợp với nhu cầu của bạn. Việc học và thực hành với cảm biến ánh sáng giúp bạn hiểu rõ hơn về cách hoạt động của các cảm biến trong thế giới thực.

Cảm biến ánh sáng là một thiết bị điện tử dùng để phát hiện và đo lường cường độ ánh sáng trong môi trường. Trong các dự án Arduino, cảm biến ánh sáng được sử dụng rộng rãi để tự động điều chỉnh độ sáng của đèn, phát hiện sự thay đổi ánh sáng trong ngày và điều khiển các thiết bị điện tử dựa trên điều kiện ánh sáng thực tế.

Cảm biến ánh sáng hoạt động dựa trên nguyên lý chuyển đổi ánh sáng thành tín hiệu điện. Có nhiều loại cảm biến ánh sáng khác nhau, bao gồm quang trở, cảm biến quang điện, và cảm biến ánh sáng kỹ thuật số. Mỗi loại cảm biến đều có ứng dụng cụ thể và cách thức kết nối khác nhau trong hệ thống Arduino.

Để sử dụng cảm biến ánh sáng trong một dự án Arduino, bạn cần thực hiện các bước sau:

• Chọn loại cảm biến phù hợp với yêu cầu của dự án.
• Kết nối cảm biến với Arduino bằng cách sử dụng các chân tương ứng (VCC, GND, và tín hiệu).
• Lập trình Arduino để đọc dữ liệu từ cảm biến và thực hiện các hành động dựa trên giá trị nhận được.

Ví dụ, bạn có thể lập trình Arduino để tự động bật đèn khi trời tối hoặc điều chỉnh độ sáng của đèn LED dựa trên mức độ ánh sáng môi trường xung quanh.

Sử dụng cảm biến ánh sáng trong các dự án Arduino mang lại nhiều lợi ích, như giúp tiết kiệm năng lượng, tự động hóa các thiết bị, và tăng tính tiện nghi trong cuộc sống hàng ngày.

Để kết nối cảm biến ánh sáng với Arduino, bạn cần thực hiện các bước sau đây. Hãy chuẩn bị các linh kiện cần thiết và tiến hành theo từng bước một để đảm bảo hệ thống hoạt động chính xác.

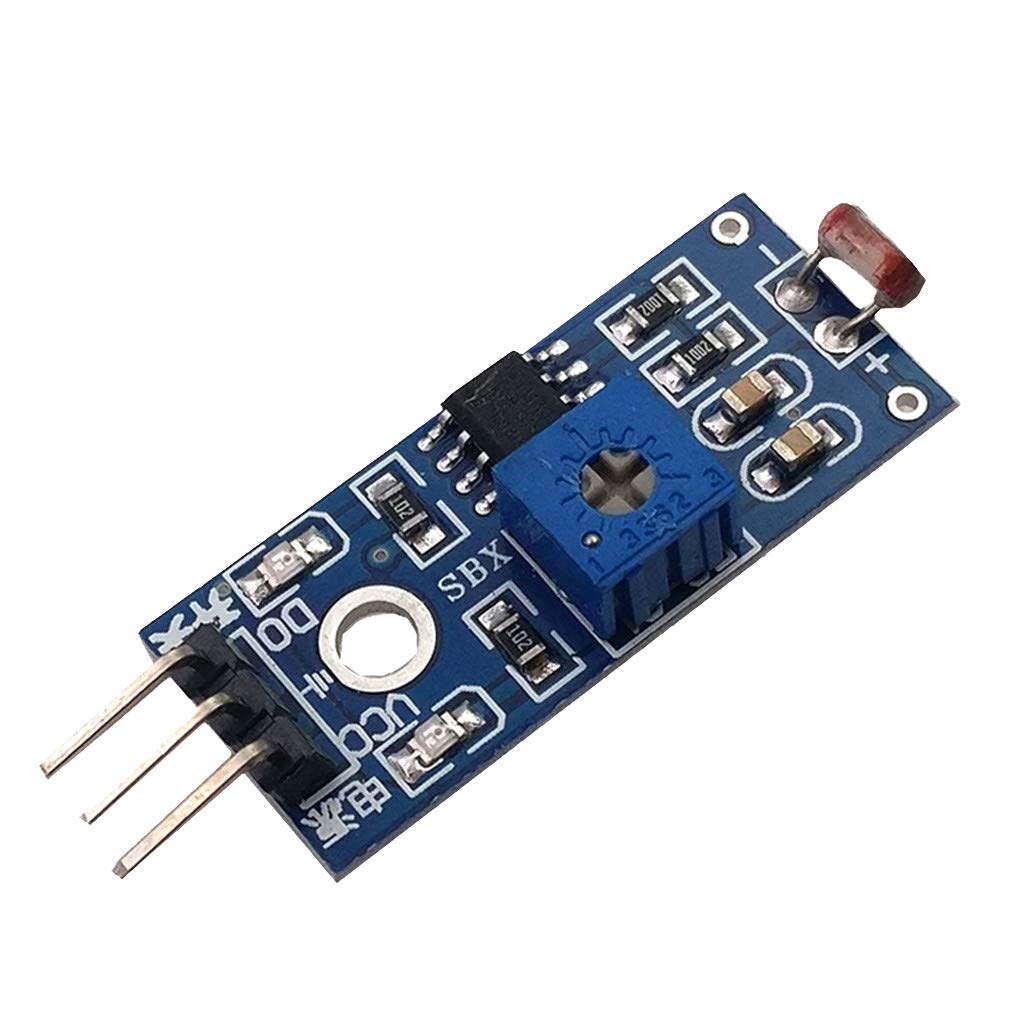

1. Chuẩn Bị Linh Kiện: Bạn cần có một bộ Arduino (như Arduino Uno), cảm biến ánh sáng (ví dụ, cảm biến quang trở LDR), dây cắm (jumper wires), và một tấm breadboard để thực hiện kết nối.

2. Kết Nối Cảm Biến Ánh Sáng Với Arduino:

   • Nối chân VCC của cảm biến ánh sáng với chân 5V trên Arduino để cung cấp nguồn điện cho cảm biến.
   • Nối chân GND của cảm biến với chân GND trên Arduino để hoàn thành mạch điện.
   • Nối chân tín hiệu (SIG) của cảm biến ánh sáng với chân A0 (Analog Input) trên Arduino để đọc giá trị ánh sáng.

3. Lập Trình Arduino Để Đọc Giá Trị Cảm Biến: Sau khi hoàn tất kết nối phần cứng, bạn cần viết chương trình trên Arduino IDE để đọc giá trị từ cảm biến ánh sáng.

   Ví dụ, bạn có thể sử dụng đoạn mã sau:


           int sensorPin = A0;
           int sensorValue = 0;

           void setup() {
             Serial.begin(9600);
           }

           void loop() {
             sensorValue = analogRead(sensorPin);
             Serial.println(sensorValue);
             delay(1000);
           }



   Đoạn mã này sẽ đọc giá trị ánh sáng từ cảm biến và hiển thị kết quả trên Serial Monitor.

4. Kiểm Tra Và Điều Chỉnh: Sau khi tải chương trình lên Arduino, bạn có thể kiểm tra giá trị ánh sáng trên Serial Monitor. Điều chỉnh vị trí hoặc loại cảm biến nếu cần thiết để đảm bảo đọc giá trị chính xác.

Bằng cách thực hiện các bước trên, bạn sẽ có một hệ thống Arduino kết nối với cảm biến ánh sáng, giúp tự động hóa các thiết bị dựa trên cường độ ánh sáng trong môi trường.

Khi lập trình Arduino với cảm biến ánh sáng, bạn có thể tạo ra các ứng dụng thông minh để điều khiển thiết bị dựa trên cường độ ánh sáng trong môi trường. Dưới đây là hướng dẫn chi tiết cách lập trình Arduino với cảm biến ánh sáng, từng bước một.

1. Khai Báo Biến Và Thiết Lập Ban Đầu:

   Trước tiên, bạn cần khai báo các biến và thiết lập trong hàm setup() của Arduino. Dưới đây là một đoạn mã ví dụ:


           int sensorPin = A0;  // Chân cảm biến ánh sáng
           int ledPin = 13;     // Chân LED tích hợp
           int sensorValue = 0; // Biến lưu giá trị cảm biến

           void setup() {
             pinMode(ledPin, OUTPUT);
             Serial.begin(9600);
           }



   Trong đoạn mã này, chúng ta khai báo chân cảm biến, chân LED và biến để lưu giá trị đọc từ cảm biến.

2. Đọc Giá Trị Từ Cảm Biến Ánh Sáng:

   Trong hàm loop(), bạn sẽ đọc giá trị ánh sáng từ cảm biến và xử lý nó. Đoạn mã dưới đây minh họa cách thực hiện:


           void loop() {
             sensorValue = analogRead(sensorPin); // Đọc giá trị cảm biến
             Serial.println(sensorValue);         // Hiển thị giá trị trên Serial Monitor

             if (sensorValue < 500) { // Nếu ánh sáng yếu
               digitalWrite(ledPin, HIGH); // Bật LED
             } else {
               digitalWrite(ledPin, LOW);  // Tắt LED
             }

             delay(1000); // Tạm dừng 1 giây
           }



   Đoạn mã này đọc giá trị từ cảm biến và hiển thị trên Serial Monitor. Nếu ánh sáng yếu (giá trị cảm biến nhỏ hơn 500), LED sẽ được bật, ngược lại sẽ tắt.

3. Điều Chỉnh Ngưỡng Cảm Biến:

   Bạn có thể điều chỉnh ngưỡng ánh sáng để phù hợp với yêu cầu của mình bằng cách thay đổi giá trị so sánh trong câu lệnh if.

4. Ứng Dụng Thực Tế:

   Với đoạn mã trên, bạn có thể tạo ra nhiều ứng dụng khác nhau như tự động bật tắt đèn khi trời tối, hoặc kiểm soát hệ thống chiếu sáng trong nhà một cách tự động dựa trên điều kiện ánh sáng xung quanh.

Với các bước hướng dẫn chi tiết trên, bạn có thể dễ dàng lập trình Arduino với cảm biến ánh sáng và ứng dụng vào các dự án thực tiễn của mình.

Cảm biến ánh sáng là một trong những thành phần quan trọng trong các dự án Arduino, cho phép thiết bị phát hiện và phản ứng với sự thay đổi ánh sáng. Dưới đây là một số dự án cụ thể sử dụng cảm biến ánh sáng, giúp bạn ứng dụng hiệu quả trong thực tế.

1. 1. Tự Động Bật Tắt Đèn Đường:

   Dự án này giúp đèn đường tự động bật khi trời tối và tắt khi trời sáng. Để thực hiện, bạn cần:

   • Arduino Uno
   • Cảm biến ánh sáng (LDR)
   • Relay module
   • Đèn điện (hoặc LED công suất cao)

   Quá trình thực hiện bao gồm:

   1. Kết nối cảm biến ánh sáng với chân analog của Arduino.
   2. Sử dụng relay module để điều khiển đèn điện dựa trên giá trị đọc từ cảm biến ánh sáng.
   3. Lập trình Arduino để bật đèn khi cường độ ánh sáng thấp hơn ngưỡng đặt trước.

2. 2. Hệ Thống Tưới Nước Tự Động:

   Dự án này kết hợp cảm biến ánh sáng và cảm biến độ ẩm đất để kiểm soát hệ thống tưới nước tự động cho cây trồng. Bạn sẽ cần:

   • Arduino Uno
   • Cảm biến ánh sáng
   • Cảm biến độ ẩm đất
   • Relay module
   • Máy bơm nước nhỏ

   Các bước thực hiện bao gồm:

   1. Kết nối cảm biến ánh sáng và cảm biến độ ẩm đất với Arduino.
   2. Thiết lập ngưỡng ánh sáng và độ ẩm để kích hoạt hệ thống tưới.
   3. Lập trình Arduino để kiểm tra các giá trị cảm biến và điều khiển máy bơm nước khi cần.

3. 3. Thiết Bị Đo Cường Độ Ánh Sáng:

   Với dự án này, bạn có thể tạo ra một thiết bị đo lường cường độ ánh sáng trong môi trường. Dự án cần:

   • Arduino Uno
   • Cảm biến ánh sáng
   • Màn hình LCD

   Các bước thực hiện:

   1. Kết nối cảm biến ánh sáng với Arduino và màn hình LCD.
   2. Lập trình để đọc giá trị từ cảm biến và hiển thị kết quả trên màn hình.
   3. Hiệu chỉnh ngưỡng đo để thiết bị hoạt động chính xác.

Những dự án trên không chỉ giúp bạn hiểu rõ hơn về cách sử dụng cảm biến ánh sáng với Arduino mà còn mở ra nhiều ứng dụng thực tiễn trong cuộc sống hàng ngày.

Khi sử dụng cảm biến ánh sáng trong các dự án Arduino, bạn có thể gặp phải một số vấn đề phổ biến. Dưới đây là các vấn đề thường gặp và cách giải quyết chúng:

1. 1. Cảm Biến Không Phản Hồi Đúng:

   Vấn đề này thường do kết nối không đúng cách hoặc cảm biến bị hỏng. Hãy kiểm tra lại các chân kết nối, đảm bảo chúng được cắm chặt vào Arduino, và kiểm tra dây nối xem có bị đứt không. Ngoài ra, hãy thử sử dụng một cảm biến khác để xác định xem vấn đề có phải do phần cứng hay không.

2. 2. Giá Trị Đo Được Không Ổn Định:

   Điều này có thể xảy ra do môi trường ánh sáng thay đổi liên tục hoặc do nhiễu từ các thiết bị điện tử khác. Bạn có thể giải quyết bằng cách đặt cảm biến ở vị trí cố định và tránh xa các nguồn sáng chói. Ngoài ra, sử dụng một bộ lọc hoặc hộp bảo vệ cảm biến cũng có thể giúp giảm nhiễu.

3. 3. Phản Hồi Chậm Trễ:

   Nếu cảm biến ánh sáng phản hồi chậm, có thể do thời gian đọc dữ liệu từ cảm biến quá lâu hoặc do mã lệnh xử lý không hiệu quả. Hãy kiểm tra lại mã lệnh và thử sử dụng các hàm lập trình tối ưu hơn. Bạn cũng có thể điều chỉnh độ nhạy của cảm biến để cải thiện tốc độ phản hồi.

4. 4. Cảm Biến Không Nhạy:

   Trong một số trường hợp, cảm biến ánh sáng có thể không đủ nhạy để phát hiện các mức độ ánh sáng yếu. Bạn có thể thử thay đổi ngưỡng đo hoặc sử dụng cảm biến có độ nhạy cao hơn. Ngoài ra, việc điều chỉnh vị trí và góc của cảm biến cũng có thể giúp cải thiện độ nhạy.

Với các hướng dẫn trên, bạn có thể dễ dàng khắc phục các vấn đề phổ biến khi sử dụng cảm biến ánh sáng trong các dự án Arduino, đảm bảo thiết bị hoạt động ổn định và chính xác.
